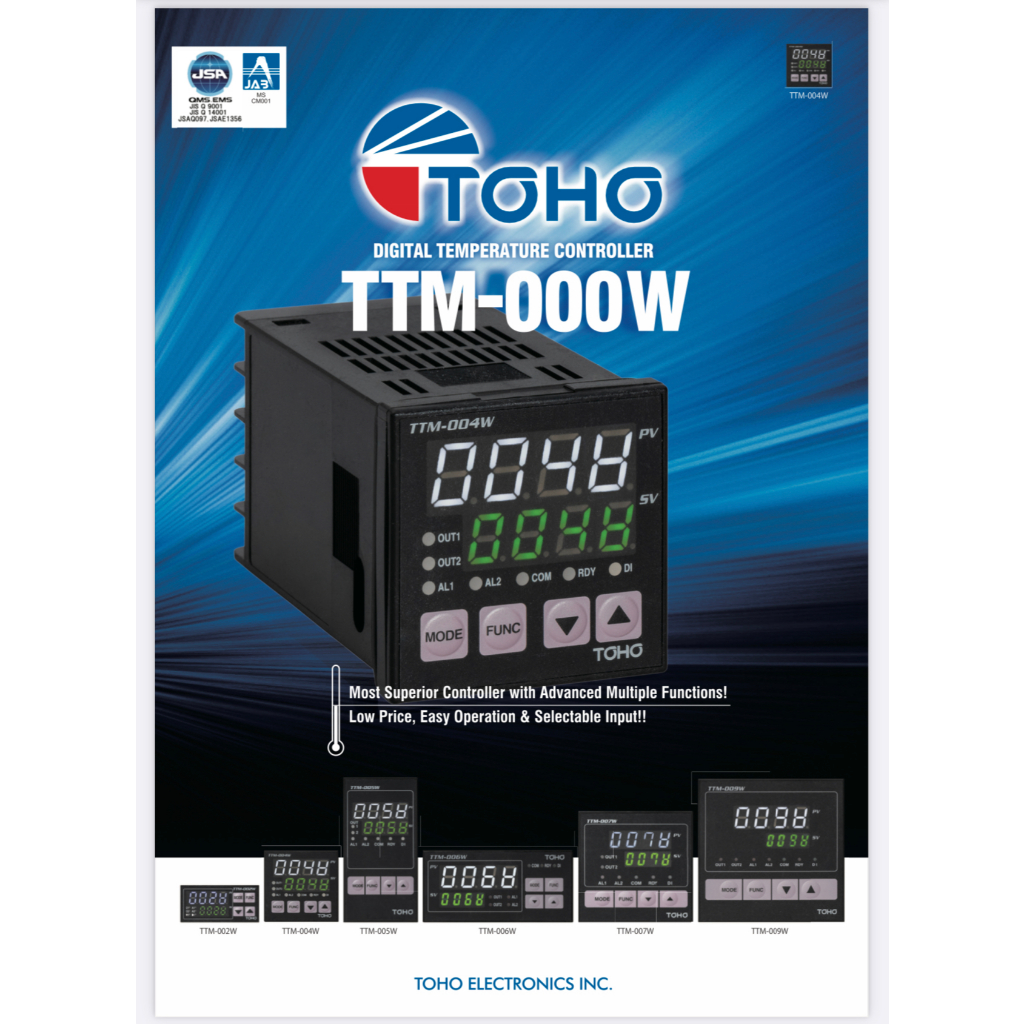

TOHO Digital Temp Controller TTM-004W r-A 220V Output Relay /I-ABX

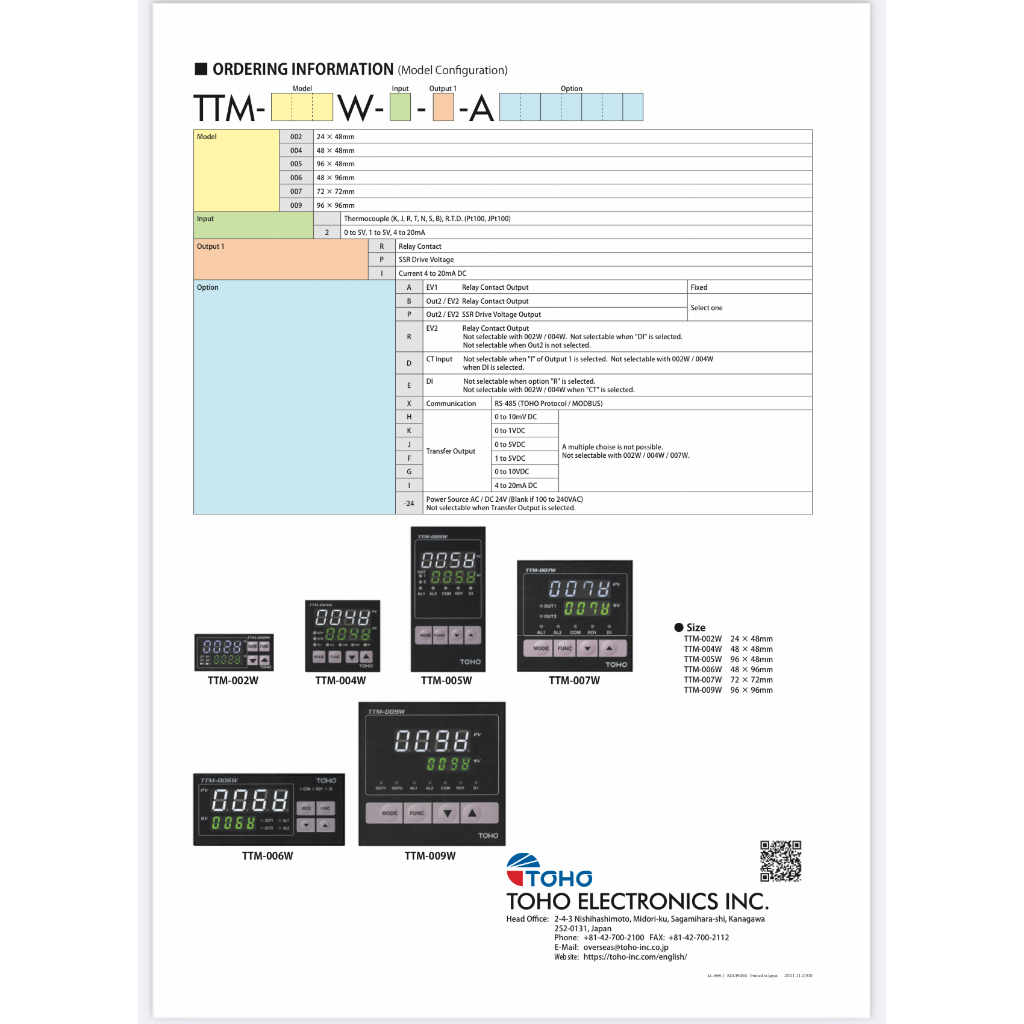

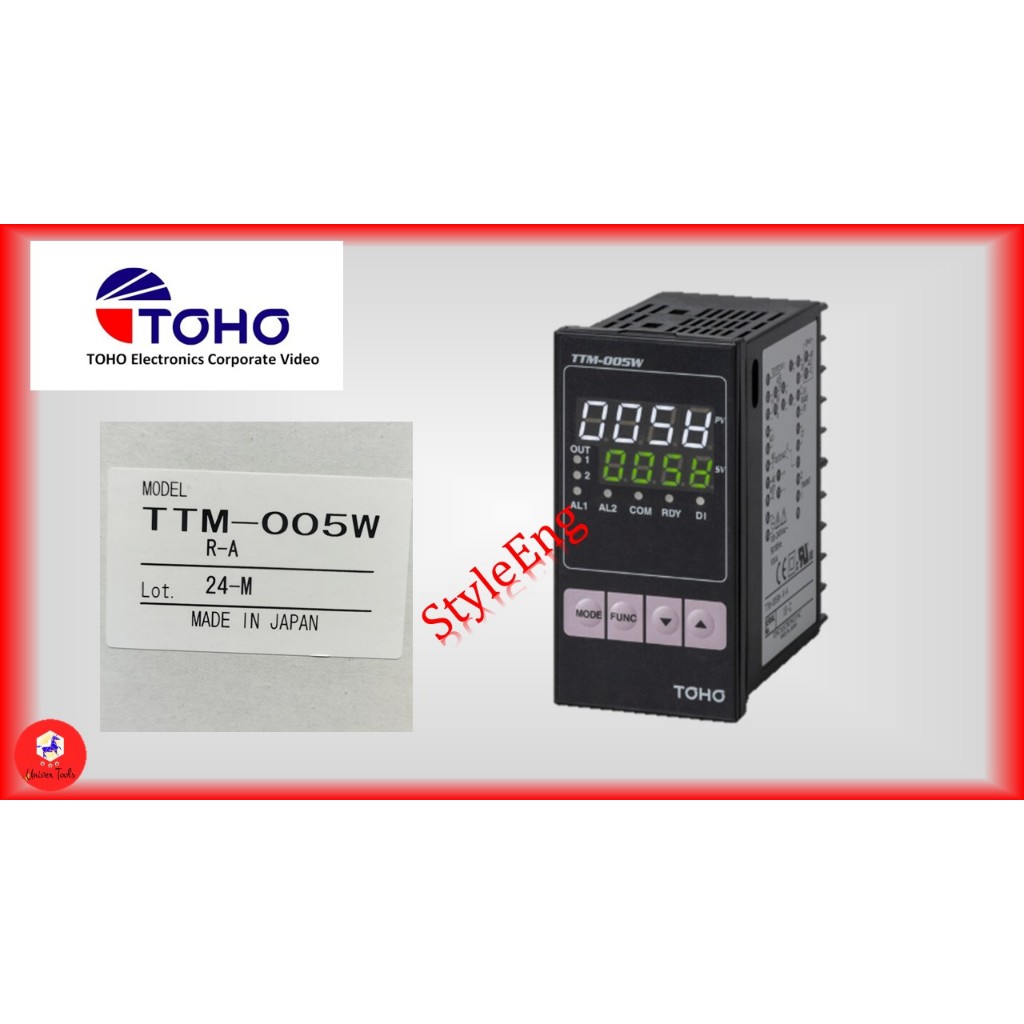

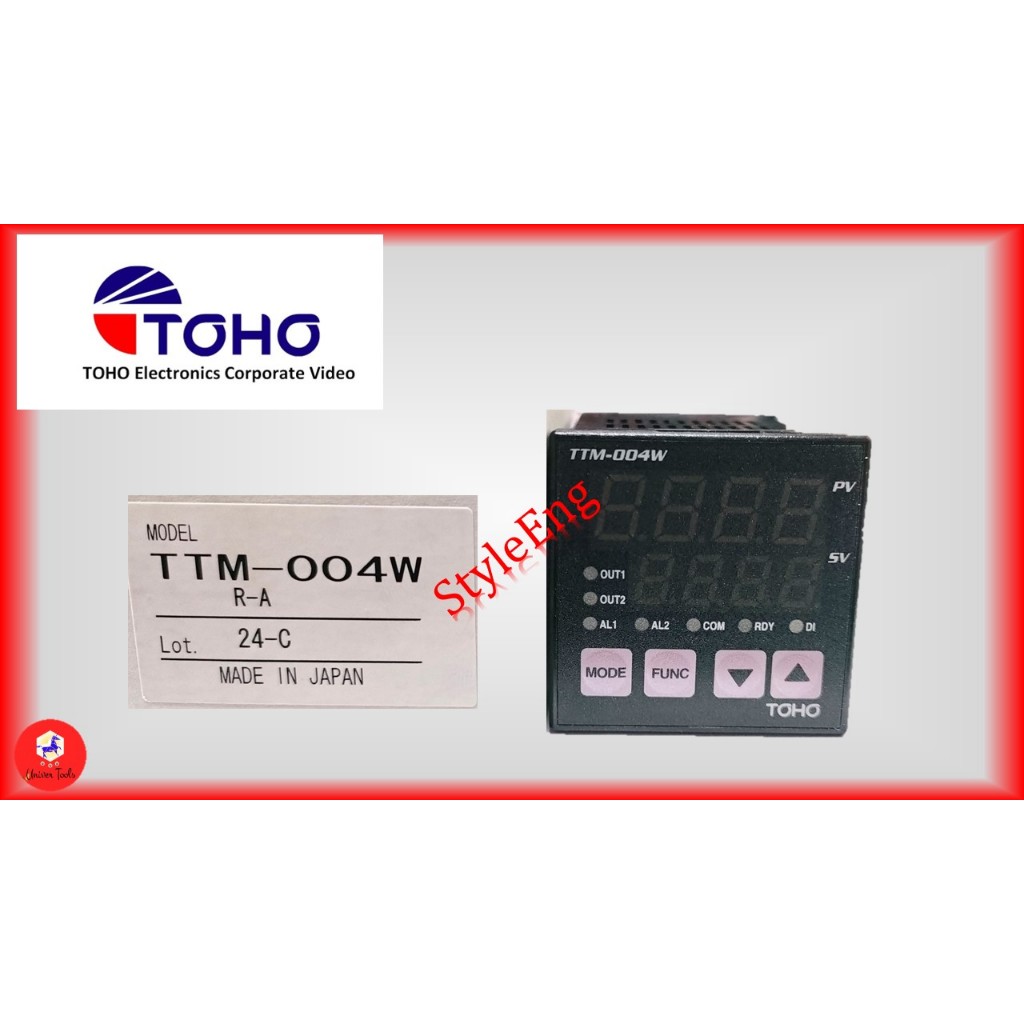

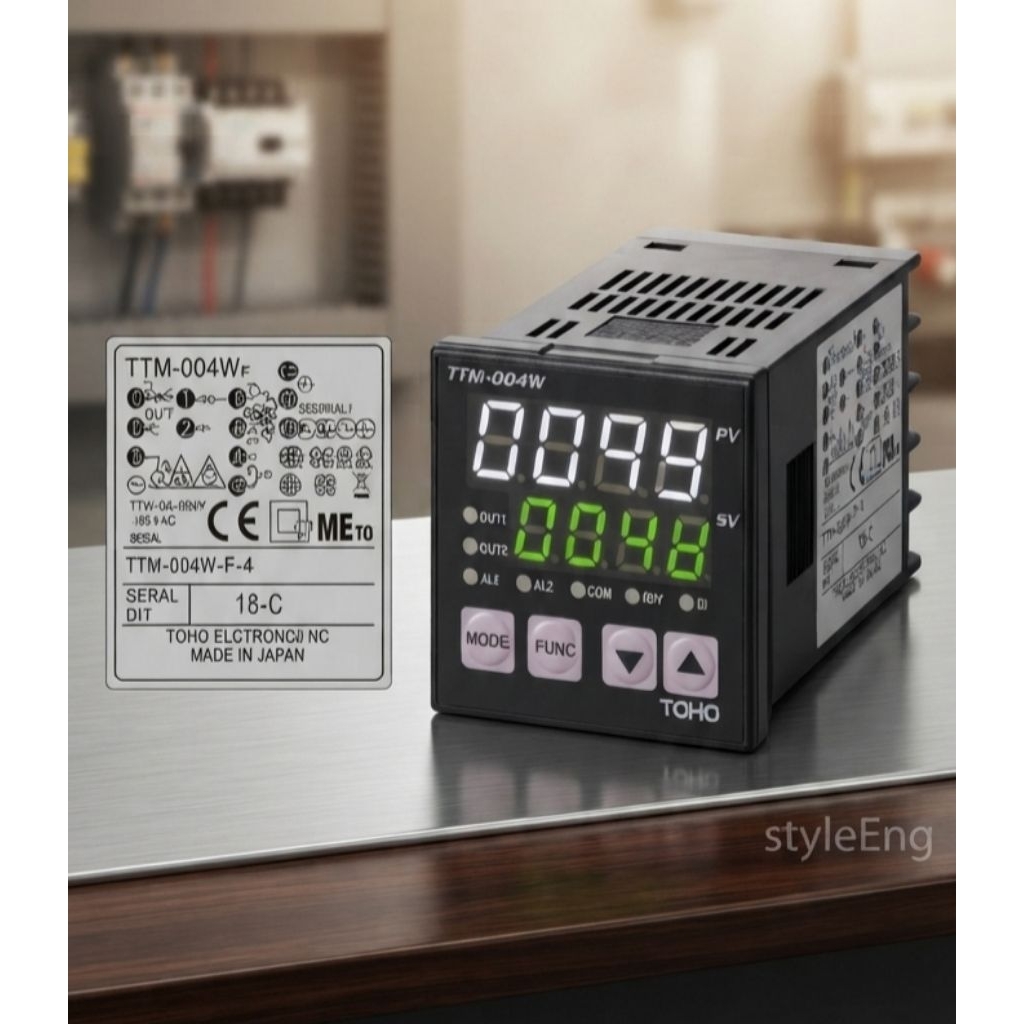

TTM-004W-R-A = Relay output ขนาดจอ 48mm*48mm TTM-005W-R-A = Relay output ขนาดจอ 96mm*48mm TTM-004W-I-ABX =Output1 4-20mA ,Output2 Relay output ขนาดจอ 48mm*48mm TTM-004W-P-ABX = Output SSR 5-12VDC,RS485 communication TTM-004W-P-ABD = Output SSR 5-12VDC,Output2 Relay Contact CTiput เครื่องควบคุมอุณหภูมิหรือ Process ต่าง ๆ เช่น อุณหภูมิ, ความชื้น, แรงดัน, อัตราการไหล เป็นต้น • แสดงผลด้วย 7-Segment 2 แถว 4 หลัก (7-Segment สีขาวแสดงค่า PV และ สีเขียวแสดงผลค่า SV) • รับอินพุตประเภท - Thermocouple Type K, J, T, R, N, S, B, - PT100, JPT100 - Current : 4-20mADC - Voltage : 0-5VDC , 1-5VDC • การควบคุมแบบ PID Control (Auto-Tuning, Self-Tuning), ON/OFF • มีเอาต์พุตให้เลือกแบบ - Relay Contact (250VAC, 3A) - SSR Drive Voltage (0-12VDC) - Current (4-20mA) - Voltage (0-10VDC) • มี Alarm แบบ Relay Contact และสามารถเปลี่ยน Alarm ที่ 2 เป็น Output 2 ได้ • มี Option ให้เลือกแบบ - Relay Contact (250VAC,3A) - SSR Drive Voltage (0-12VDC) - CT Input (30A) - Digital Input - Communication RS-485 MODBUS (RTU or ASCII) - Transfer Output : 0-10mVDC , 0-1VDC, 0-5VDC,1-5VDC, 0-10VDC, 4-20mA • เอาต์พุตสามารถเลือกการทำงานได้ทั้งแบบ Heating และ Cooling • มี Ramp Function ทุกรุ่น • Sampling Time 250 ms. การทำงาน TTM-000W-SERIES เป็นเครื่องควบคุมอุณหภูมิหรือ Process ต่าง ๆ ที่สามารถรับสัญญาณ Input ได้ทั้ง Thermocouple, PT100, JPT100, 4-20mA, 0-5VDC และ 1-5VDC โดย Thermocouple และ PT100, JPT100 สามารถเลือก Type K, J, T, R, N, S, B, PT100, JPT100 ได้โดยการโปรแกรม การควบคุมด้าน Output สามารถควบคุมได้ทั้งระบบ Heating และ Cooling โดยระบบ Heating Output จะ ON เมื่อค่าที่วัดได้ต่ำกว่าค่าที่ Setpoint และระบบ Cooling คือ Output จะ ON เมื่อค่าที่วัดได้สูงกว่าค่า Setpoint ฟังก์ชั่นการควบคุมสามารถเลือกได้ทั้งแบบ PID Control (Auto-Tuning, Self-Tuning) และ ON/OFF โดยการควบคุมแบบ PID Control TTM-000W-SERIES สามารถหาค่า PID ได้ด้วยตัวเอง โดยการกดปุ่ม Auto Tuning เครื่องจะทำการเรียนรู้ระบบและตั้งค่า PID โดยอัตโนมัติ ทำให้การควบคุมระบบมีความเสถียรภาพตามที่ต้องการ นอกจากนั้นในการควบคุมแบบ ON/OFF ยังสามารถตั้งค่า Hysterisis ได้ 0-100% Full Scale เพื่อกำหนดระยะห่างของค่าการ ON และ OFF นอกจากนี้ TTM-000W-SERIES ยังสามารถเลือก Option เป็น Transfer Output 0-10mVDC, 0-1VDC, 0-5VDC,1-5VDC, 0-10VDC, 4-20mA เพื่อส่งสัญญาณไปยังอุปกรณ์ต่อพ่วง เช่น Recorder เพื่อทำการเก็บค่า Process (PV) ต่าง ๆ ในระบบ Option CT Input (30A) เป็นฟังก์ชั่น Check Heater ขาด โดยทำการตรวจสอบด้านกระแสในกรณีที่ Load ไม่มีกระแสไหลผ่าน แสดงว่า Heater ขาด ฟังก์ชั่น Alarm Heater Break จะทำงาน ซึ่งทำให้ทราบสถานะ Heater ขาดได้ Option Communication RS-485 เป็นฟังก์ชั่นที่สามารถทำการสื่อสาร TTM-000W-SERIES กับ Computer เพื่อ Monitor ดูค่าและบันทึกค่าต่าง ๆ ได้ เช่น ค่า PV และ Alarm เป็นต้น นอกจากนี้ยังสามารถตั้งค่า PV และ Alarm ผ่าน Software ได้อีกด้วย
