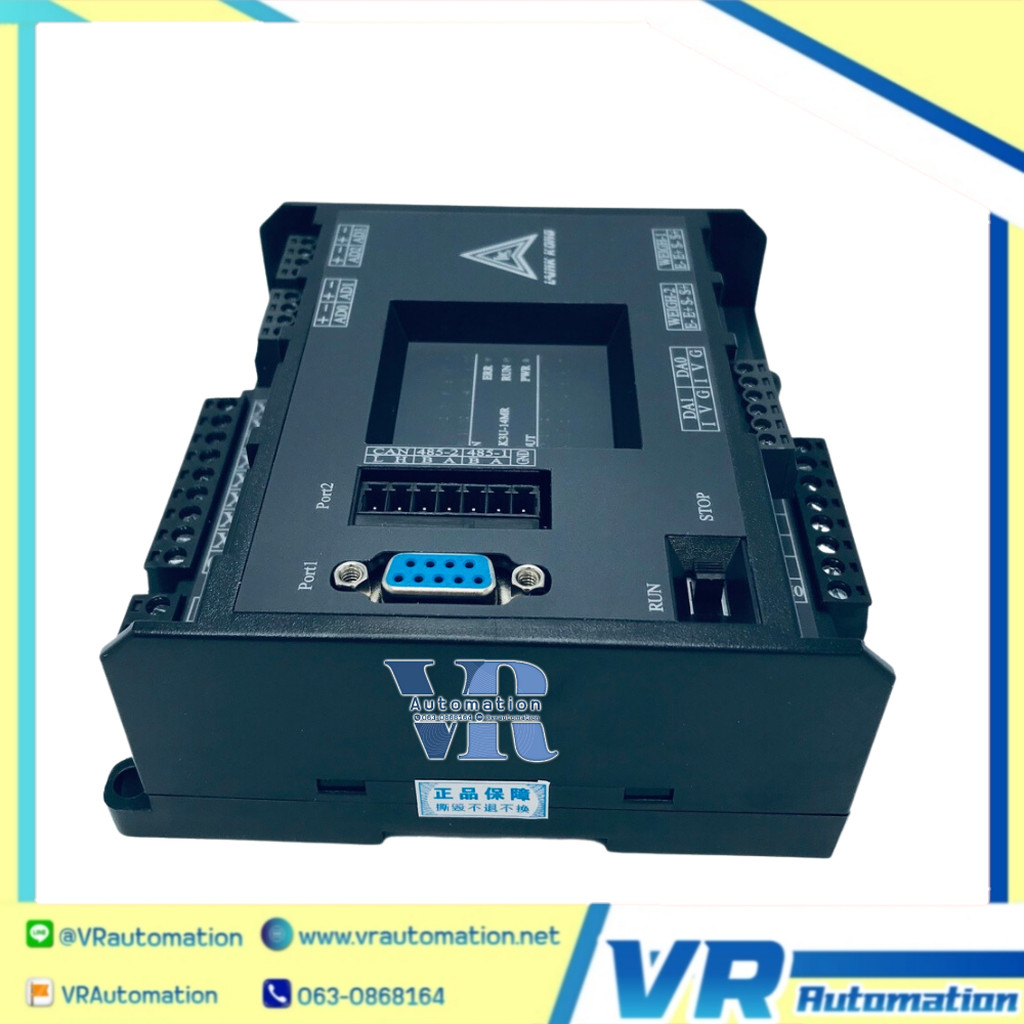

FX3U-14MR PLC LK3U-14MR-4AD-2DA

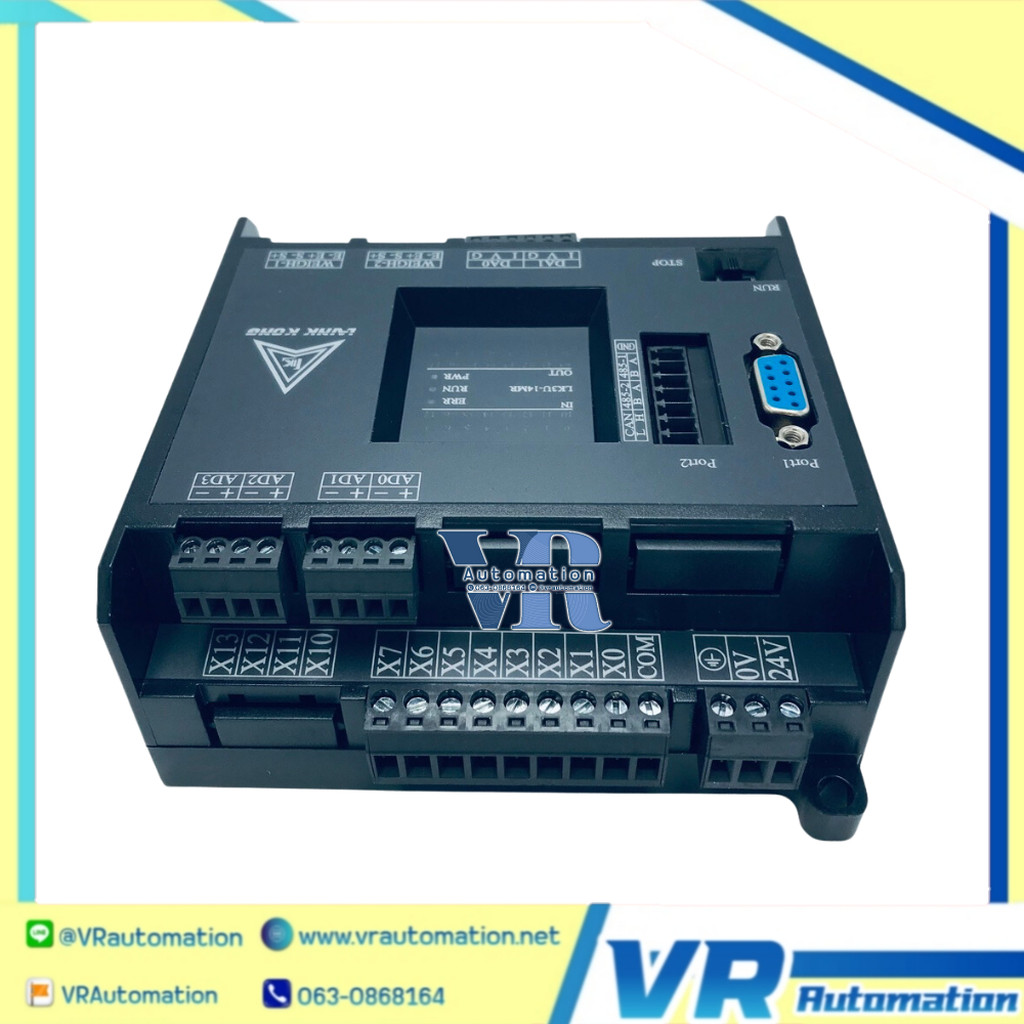

PLC รุ่น LK3U-14MR-4AD-2DA เป็นคอนโทรลเลอร์ที่เข้ากันได้กับเทคโนโลยี Mitsubishi FX3U โดยอยู่ในกลุ่มผลิตภัณฑ์ LK3U Shell Series PLC รุ่นนี้เป็นรุ่นที่มีเอาต์พุตแบบ รีเลย์ (MR) และมี I/O ดิจิทัลรวม 14 จุด พร้อมทั้งมี Analog I/O ในตัว 6 จุด การตั้งโปรแกรมและการทำงานของ PLC รุ่นนี้เข้ากันได้กับ Mitsubishi FX3U โดยใช้ซอฟต์แวร์ GX-Developer หรือ GX-Works2 ข้อมูลจำเพาะหลักของ LK3U-14MR-4AD-2DA 1. ข้อมูลจำเพาะทั่วไป พารามิเตอร์ รายละเอียด แหล่งที่มา ความเข้ากันได้ Mitsubishi FX3U ซอฟต์แวร์ GX-Developer / GX-Works2 ความจุโปรแกรมสูงสุด 32,000 สเต็ป ประสิทธิภาพคำสั่ง คำสั่งบูลีน (Boolean instruction) มีประสิทธิภาพ 0.28s แรงดันไฟฟ้าทำงาน DC24V 10% อุณหภูมิใช้งาน 0℃～50℃ ขนาดโดยรวม 117 x 108.6 x 65 มม. 2. Digital I/O (14 จุด) LK3U-14 มีอินพุตดิจิทัล 8 ช่อง และเอาต์พุตดิจิทัล 6 ช่อง คุณสมบัติ รายละเอียด แหล่งที่มา Digital Input 8 ช่อง สัญญาณ DC24V NPN ชนิด Leakage type Digital Output (MR) 6 ช่อง เป็นชนิด Relay (รีเลย์) แบบหน้าสัมผัสแห้ง (dry contact) พิกัดเอาต์พุต (MR) แรงดัน AC250V / DC30V, กระแสสูงสุด 3A (กระแสพีค 5A) High-speed Input 2 ช่องสัญญาณ (X0-X1) โดยมีความถี่สูงสุด 60KHz 3. Analog I/O (4AD-2DA) PLC รุ่นนี้มี Analog Input 4 ช่อง และ Analog Output 2 ช่องติดตั้งมาในตัว - Analog Input (AD): มี 4 ช่องสัญญาณ - สัญญาณอินพุตค่าเริ่มต้นคือช่วง 0-10V - สามารถเลือกเปลี่ยนเป็น 0-20mA หรือหัววัดอุณหภูมิ NTC10K (-40℃～150℃) / NTC50K (-40℃～210℃) ได้ - คำสั่งที่ใช้ในการอ่านค่า Analog คือ RD3A (Function 176) - Analog Output (DA): มี 2 ช่องสัญญาณ - ช่วงสัญญาณเอาต์พุตมาตรฐานคือ 0-10V - คำสั่งที่ใช้ในการเขียนค่า Analog คือ WR3A (Function 177) 4. พอร์ตสื่อสาร PLC รุ่น LK3U มีพอร์ตสื่อสารดังนี้: - Communication Port 0: 1 พอร์ต เป็นแบบ RS232 สำหรับการดาวน์โหลดโปรแกรมและสื่อสารกับ HMI โดยโปรโตคอลเริ่มต้นคือ FX programming port ที่อัตรา Baud rate 19200. - Communication Port 1 & 2: 2 พอร์ต เป็นแบบ RS485 สำหรับสื่อสารกับ HMI และอุปกรณ์วัดต่างๆ โดยสามารถเลือกใช้โปรโตคอล MODBUS-RTU/RS/RS2 ได้. - Expansion Port 3: 1 พอร์ต เป็นแบบ CAN (Controller Area Network) ซึ่งใช้สำหรับการสร้างเครือข่ายภายในระหว่าง PLC (Register sharing mode) หรือเชื่อมต่อโมดูลขยายเฉพาะ (Expansion mode).
