Xl74610 โมดูลไดโอดในอุดมคติโดยใช้ LM74610 การจําลองชิปเฉพาะเครื่องปรับแรงดันไฟฟ้าไดโอดในอุดมคติ

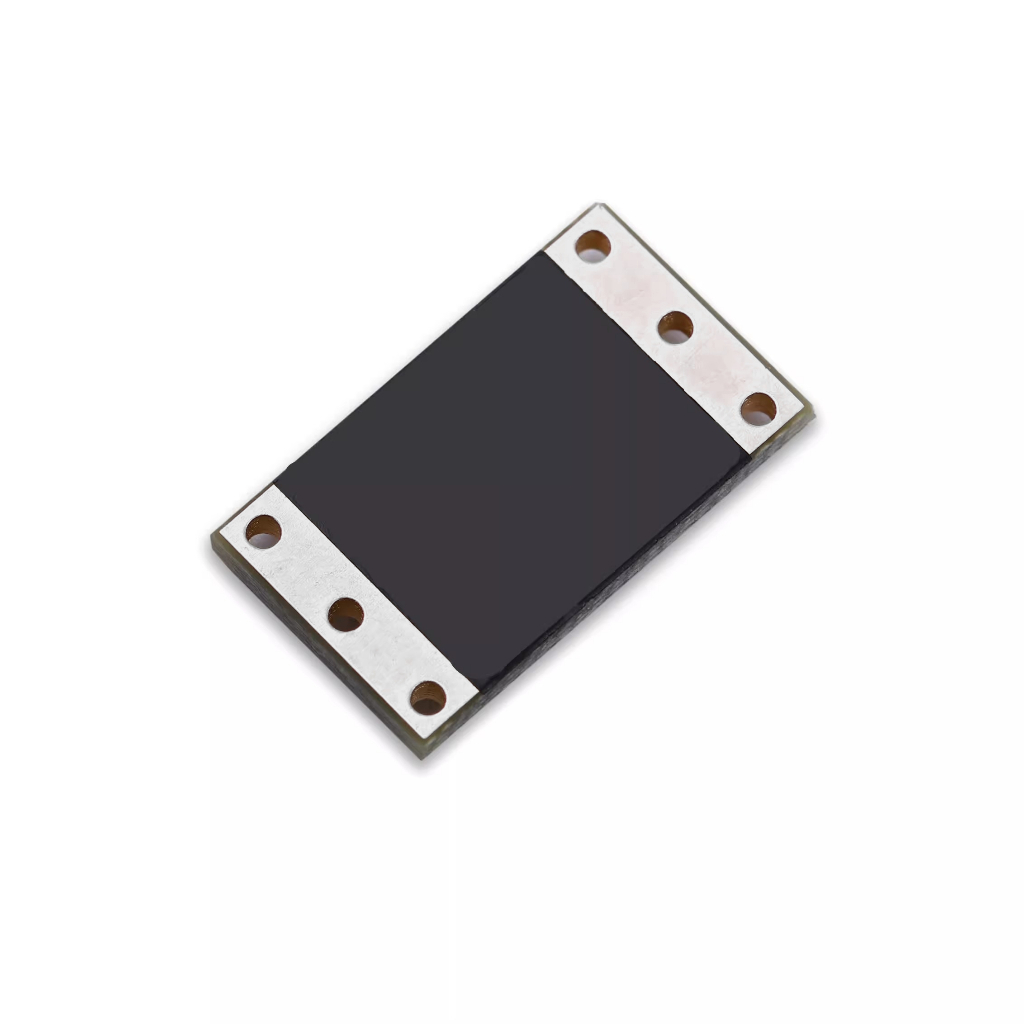

โมดูลไดโอด XL74610 ในอุดมคติใช้ชิปพิเศษ LM74610 เพื่อจำลอง Rectifier ไดโอดในอุดมคติข้อได้เปรียบที่ไม่เหมือนใครของกลไกนี้คือไม่ได้อ้างอิงจากดินเป็นข้อมูลอ้างอิงและใช้ความต้านทานภายในต่ำประมาณ 3.3mQ กระแสไฟฟ้าสูงจะลดลงเมื่อทำงานหลีกเลี่ยงแรงดันไฟฟ้าสูงของไดโอดธรรมดา 0.7V และการลดแรงดันลดลงอย่างมากช่วยลดไข้และ Schottky 0.3V กำลังทำงานที่ 10A ปัจจุบันและ การใช้พลังงานความร้อนคือ 3W, ไดโอดที่เหมาะอย่างยิ่งทำงานที่ 10A ปัจจุบัน, แรงดันไฟฟ้าจะอยู่ที่ประมาณ 50mv และการใช้พลังงานความร้อนอยู่ที่ประมาณ 0.5W, XL74610 ไดโอดที่เหมาะทำงานที่ 10A ปัจจุบัน, แรงดันไฟฟ้าลดลงประมาณ 50mv และ การใช้พลังงานความร้อนประมาณ 0.5W รายละเอียดสินค้า แรงดันไฟฟ้าที่ใช้งานได้: 1.5V - 36V กระแสไฟฟ้าทำงาน: 12V 25C ไม่มีการวัดการกระจายความร้อน≤ 15A (การทดสอบการวิ่งทางไกล 15A 30 นาที) การระบายความร้อน 12V 25C + การระบายความร้อนด้วยอากาศ≤ 30A (การทดสอบการวิ่งทางไกล 30A 30 นาที) การกระจายความร้อนตามทฤษฎีดีกว่า 50A หรือ เงื่อนไขการกระจายความร้อนที่ จำกัด มากขึ้น แต่เงื่อนไขการกระจายความร้อนที่ จำกัด มากกว่า 30A แต่เงื่อนไขการกระจายความร้อนที่ จำกัด การทดสอบระยะยาวไม่นาน กระแสคงที่: Oma (ไม่มีสถานะโหลดโหลดอยู่เฉยๆ ฯลฯ วิธีการวางตำแหน่ง: การเชื่อมคงที่ ขนาดโมดูล: 17 * 10 * 3 มม. (การวัดด้วยตนเอง) ข้อควรระวังที่ห้า 1 เนื่องจากครั้งแรกของการออกแบบโมดูลได้รับการออกแบบโดยไม่มีความต้องการสำหรับการออกแบบพื้นดินทั่วไปจึงไม่สามารถเพิ่มไดโอดบนบอร์ดได้เช่นเดียวกับความจุเอาต์พุตเพื่อป้องกันความเสียหายที่เกิดจากทันที ดังนั้นเมื่อใช้แรงดันไฟฟ้าเกินดังนั้นเมื่อผู้ใช้ในกรณีที่ชีพจรแรงดันไฟฟ้าสูงชั่วขณะที่เป็นไปได้หรือแรงดันไฟฟ้าที่ใช้จะใกล้ถึง 35V ขอแนะนำให้ปกป้องโมดูลตามภาพหน้าจอด้านล่างบวก ตัวเก็บประจุไดโอดและตัวเก็บประจุเอาท์พุต โมดูลไม่มีโหลดหรือกระแสโหลดต่ำมากประมาณ 0.3V ต่อชั่วโมงและเมื่อกระแสโหลดมากกว่าการทดสอบแรงดันไฟฟ้า 10ma (12V) การตกของแรงดันไฟฟ้าจะลดลงและเกี่ยวข้องกับขนาดปัจจุบันอย่างมีนัยสำคัญ เนื่องจากโมดูลไม่จำเป็นต้องต่อสายดินในที่ทำงานจึงมีข้อดีที่เห็นได้ชัดเมื่อเทียบกับโมดูลที่จำเป็นต้องต่อสายดินและสามารถเชื่อมต่อเข้ากับวงจรได้โดยตรงเหมือนไดโอดและคงที่ ปัจจุบันทำงานเป็น 0, แต่มีข้อบกพร่องยัง. เมื่อคุณใช้ผลิตภัณฑ์ที่มีความไวต่อการติดตามไม่เหมาะสำหรับโมดูลนี้ A) มีความไวต่อความผันผวนของแรงดันขาออกมากขึ้นเมื่อโมดูลกำลังทำงานมีแรงดันแรงดันบางครั้งที่สูงกว่า 0.3V โดยทั่วไปไม่เกิน 0.7V เวลานี้สั้นมากซึ่งคิดเป็นบัญชีสำหรับ ประมาณ 2% ของเวลาทำงานทั้งหมดว่าประมาณ 100 วินาทีของการทำงานประมาณ 2S ของเวลาความดันลดลงจะสูงกว่า 0.3 วินาที แต่การตกแรงดันแต่ละครั้งมีขนาดใหญ่เกินไปที่ 40ms ภายใน ข) การดำเนินงานปัจจุบันน้อยกว่า 10ma และไวต่อการผันผวนของแรงดันไฟฟ้า (ไม่สามารถยอมรับความผันผวนของแรงดันไฟฟ้าประมาณ 0.4V แม้ว่าจะวัดที่ 0.3V) C) สำหรับการชลประทานป้องกันการย้อนกลับจะมีกระแสไฟฟ้าเล็กน้อยผ่านซึ่งเมื่อคุณเชื่อมต่อพอร์ตเอาต์พุตเข้ากับแหล่งจ่ายไฟอินพุตพอร์ตอินพุตของโมดูลสามารถวัดแรงดันไฟฟ้าได้ แต่ ปัจจุบันที่สามารถผ่านได้มีขนาดเล็กมากและอุปกรณ์ที่มีกระแสโหลดขนาดใหญ่ขึ้นเล็กน้อยสามารถดึงแรงดันไฟฟ้านี้ลงได้ ดี) ไม่เหมาะสำหรับอุปกรณ์ที่ทำงานกับกระแสไฟฟ้าขนาดเล็กเช่นไมโครคอนโทรลเลอร์ ไม่สามารถเปลี่ยนไดโอดการไหลอย่างต่อเนื่องในแหล่งจ่ายไฟแบบสลับได้อย่างไรก็ตามสามารถใช้เพื่อป้องกันการชลประทานแบบย้อนกลับได้
