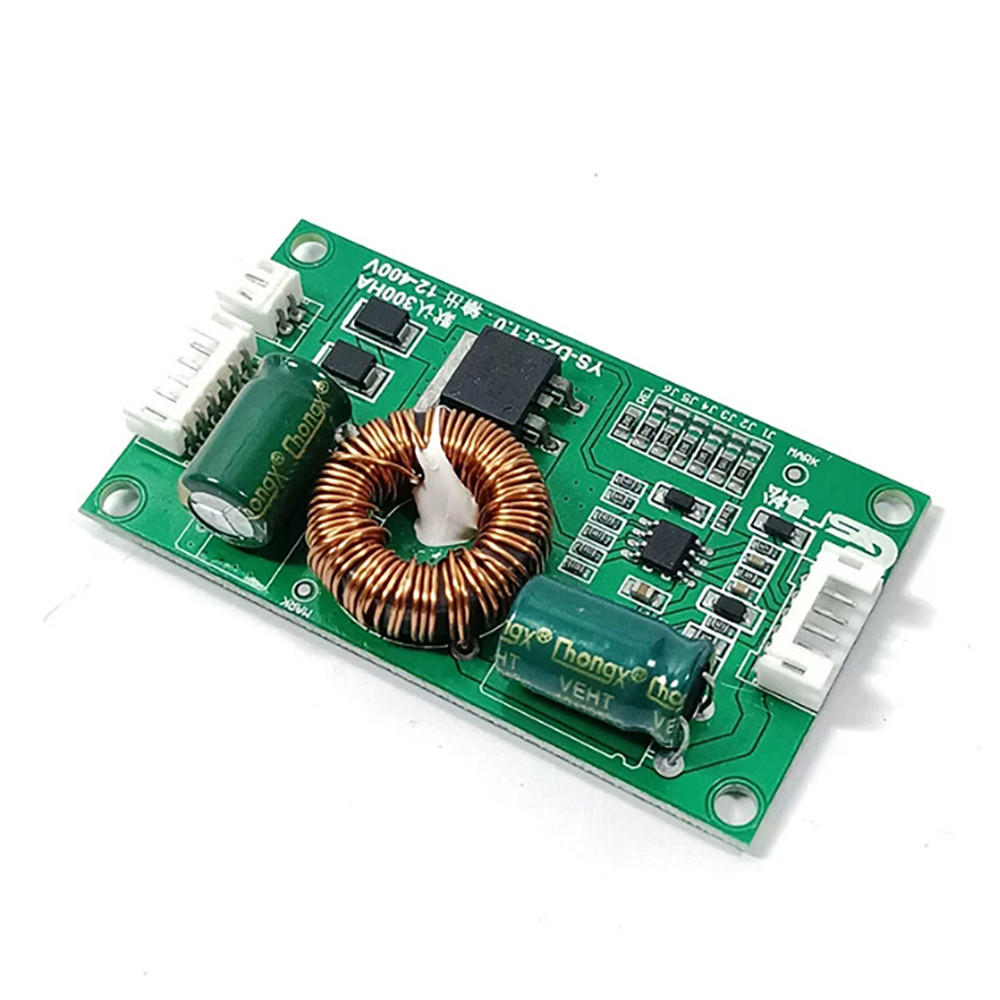

Universal LED TV Backlight โมดูล 14-65 นิ้ว Boost Constant Current Converter อินเวอร์เตอร์ Booster Board 12-200V ถึง 24-400V

โมดูลไดรเวอร์แบ็คไลท์ LED TV สากล 14-65 นิ้วเพิ่มตัวแปลงกระแสคงที่อินเวอร์เตอร์บูสเตอร์บอร์ด 12-200V ถึง 24-400V คุณสมบัติ: คุณสมบัติ: 1. ด้วยสายอินพุตและเอาต์พุตขนาดเล็กกำลังไฟสูง 2. บอร์ดไฟพื้นหลังเอนกประสงค์ LED TV ขนาด 14-65 นิ้วเหมาะสำหรับ LED TV ขนาด 14-65 นิ้ว 3. บอร์ดบูสเตอร์ได้รับการออกแบบให้มีโหมดอินพุตและเอาต์พุตแรงดันไฟฟ้าที่กว้าง แรงดันขาออกสามารถปรับได้โดยอัตโนมัติตามแรงดันไฟฟ้าที่คุณต้องการด้วยแถบหลอดไฟของคุณ แรงดันไฟฟ้าอินพุตขึ้นอยู่กับโหมดการเดินสายไฟสองโหมด ข้อมูลจำเพาะ: แรงดันไฟฟ้าอินพุต: 12-200V แรงดันไฟฟ้าขาออก: ปรับอัตโนมัติระหว่าง 24-400V ความกว้าง 44 มม. ขนาด: ยาว 72 มม. * กว้าง 44 มม คำแนะนำในการเดินสายไฟ: บอร์ดบูสเตอร์ได้รับการออกแบบให้มีโหมดอินพุตและเอาต์พุตแรงดันไฟฟ้าที่กว้าง แรงดันขาออกสามารถปรับได้โดยอัตโนมัติตามแรงดันไฟฟ้าที่คุณต้องการด้วยแถบหลอดไฟของคุณ แรงดันไฟฟ้าอินพุตขึ้นอยู่กับโหมดการเดินสายไฟสองโหมด 1, เส้นสีแดงและสีเหลืองสองเส้นและเชื่อมต่อเข้าด้วยกันกับ 12V, สวิตช์บอร์ดเส้นสีน้ำเงิน (BLON) หากเป็นบอร์ดเดียวโดยทั่วไปที่ด้านหลังของบอร์ดหากคุณไม่พบ BLON สามารถเชื่อมต่อกับ BLON ได้ สาย USB 5V ด้านบน, พื้นสายสีดำ 2, สายสีแดงเชื่อมต่อกับเอาต์พุตของเมนบอร์ดระหว่าง 12v-200V, สายสีเหลืองเชื่อมต่อกับ 12v, สายสีน้ำเงินเชื่อมต่อกับสัญญาณสวิตช์ (BLON) และสายสีดำคือ ดิน กับดิน ที่ดิน หมายเหตุ: หากแรงดันไฟฟ้าอินพุตคือแหล่งจ่ายไฟ 12v แรงดันแถบหลอดไฟต้องไม่เกิน 100v หากแหล่งจ่ายไฟ 24v แรงดันแถบหลอดไฟต้องไม่เกิน 200v พยายามอย่าให้ใช้งานมากเกินไปเพื่อไม่ให้ เป็นผลิตภัณฑ์ที่ดีมากค่ะ แล้วก็ทนทานมากด้วย ขอบคุณนะคะ แรงดันขาออกจะถูกปรับโดยอัตโนมัติตามแรงดันไฟฟ้าที่ต้องการของแถบหลอดไฟซึ่งหมายความว่าแถบหลอดไฟของคุณต้องการแผ่น v ขึ้นหลายแผ่นจะเพิ่มขึ้นเป็นจำนวน v ต่อแถบหลอดไฟ เส้นสีแดงเอาต์พุตบวกจะเชื่อมต่อกับเอาต์พุตลบของแถบแสงบวก แถบไฟติดอยู่กับปลายด้านลบของแถบไฟ เมื่อมีไฟหลายกลุ่มสามารถรวมกันได้การเชื่อมต่อข้างต้นสามารถมั่นใจได้ว่าเปิดเครื่อง หากภาพมืดเมื่อเปิดเครื่องสามารถปรับได้ตาม j1 / j2 / j3 / j4 / j5 ของแผ่นบูสเตอร์และข้อต่อประสาน j1 สามารถสั้นลงเพื่อเพิ่มความสว่าง เจ2 สั้นจะเพิ่มขึ้นอีกครั้ง จากนั้นก็เลี้ยวไปทางด้านขวาของความสว่าง
