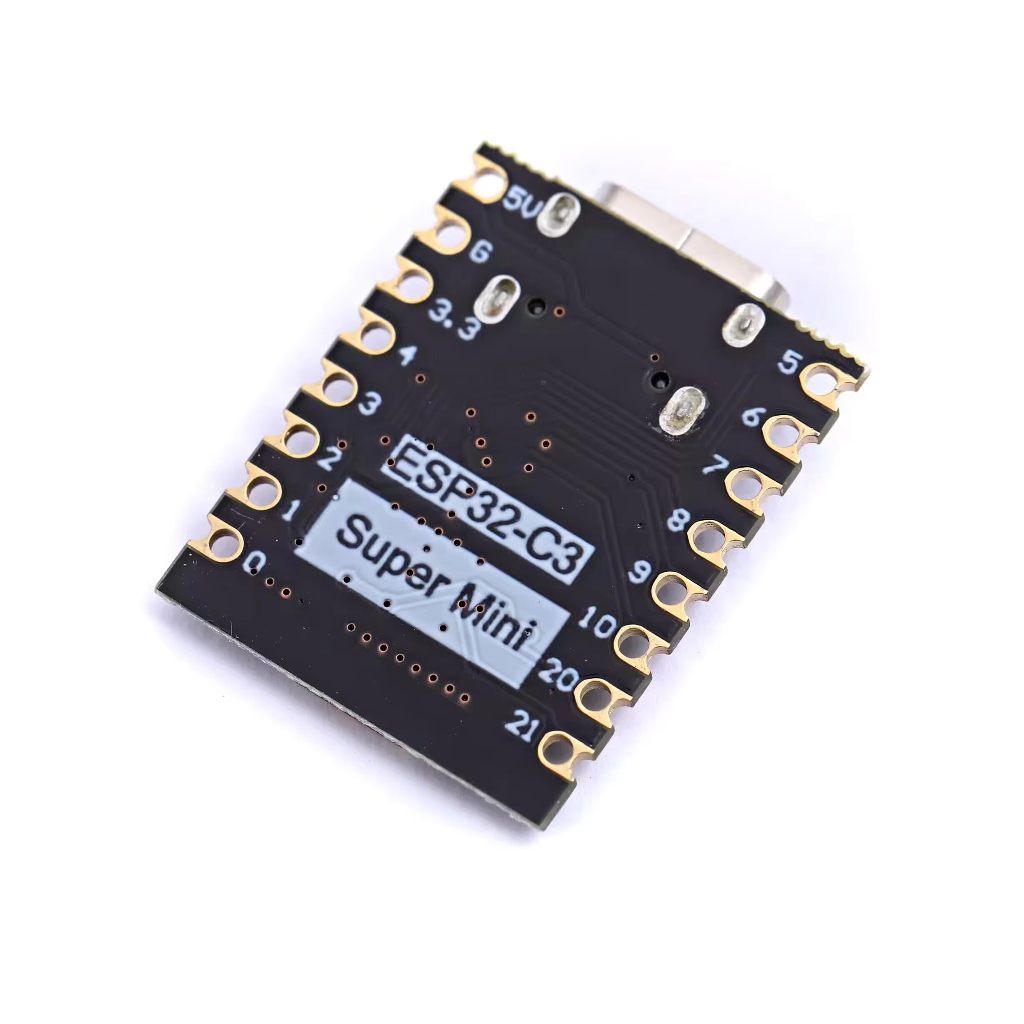

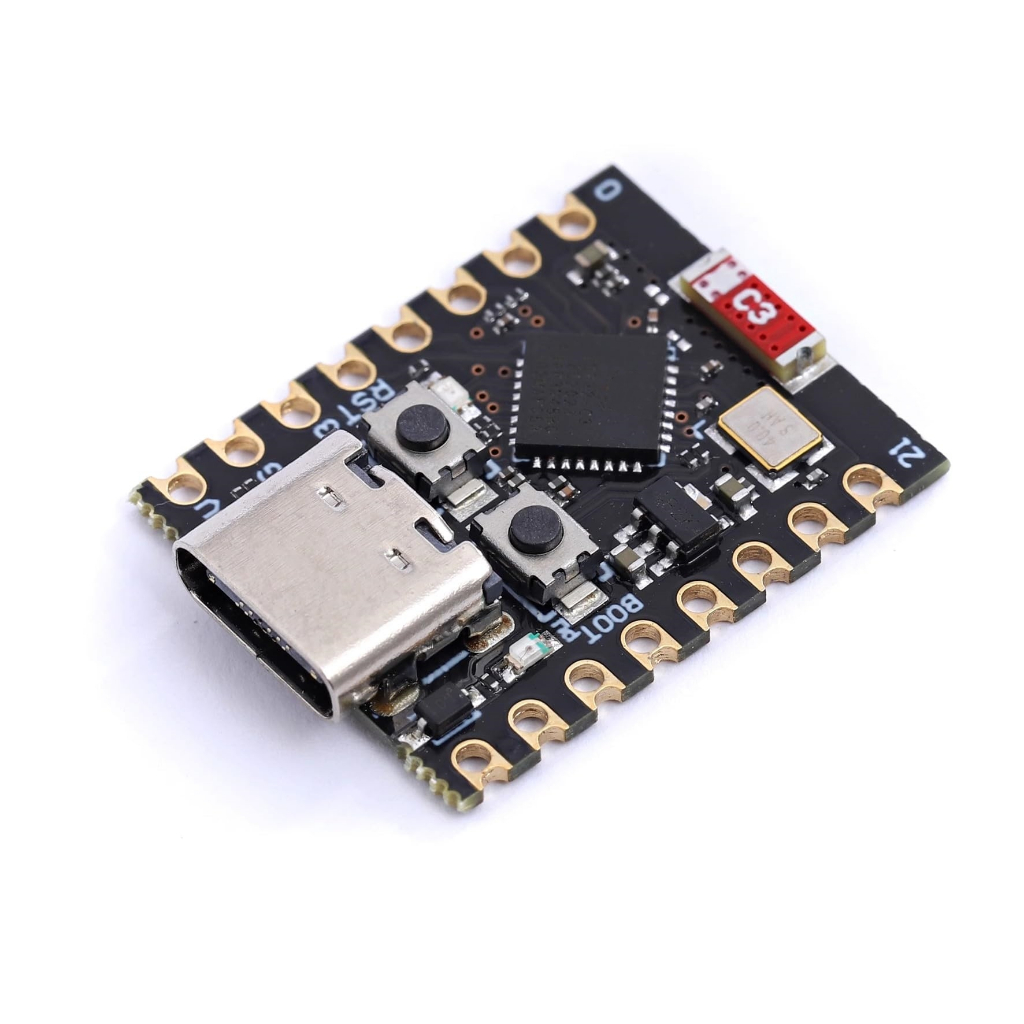

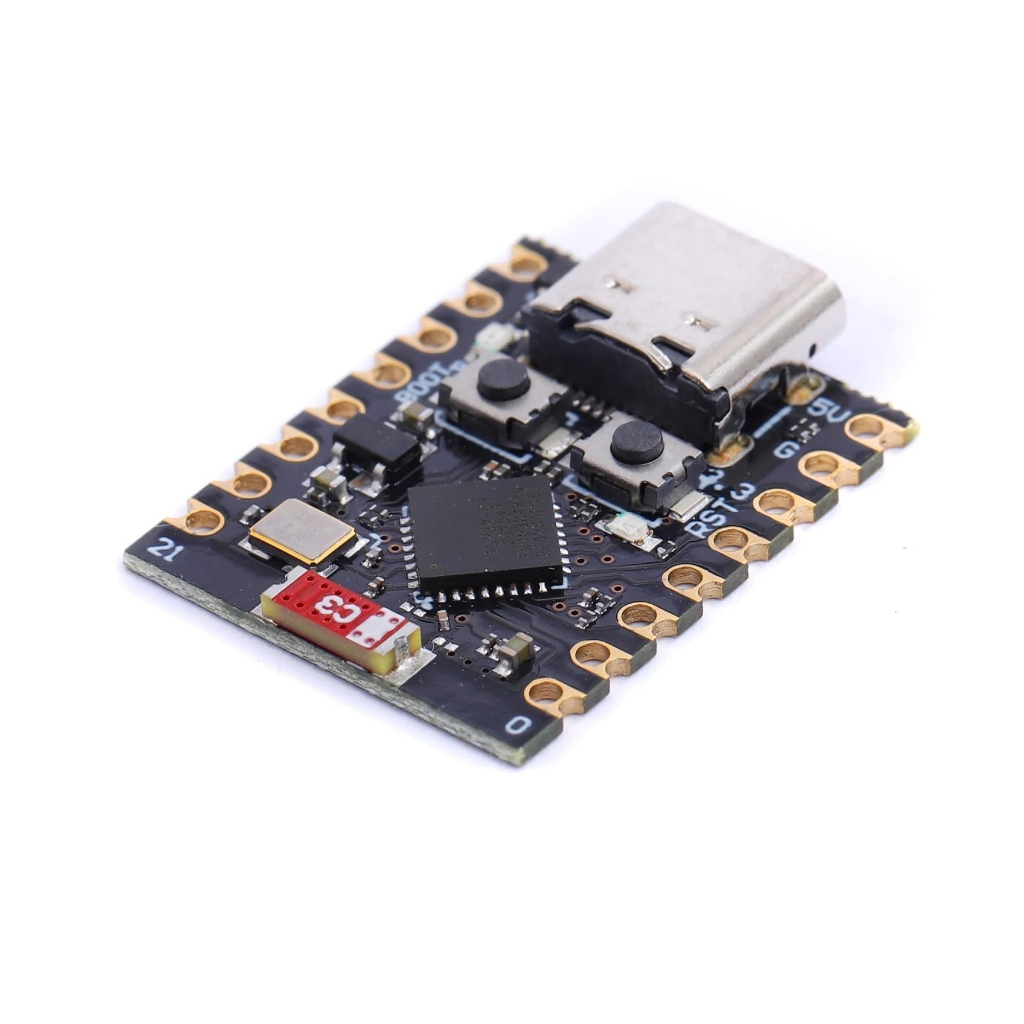

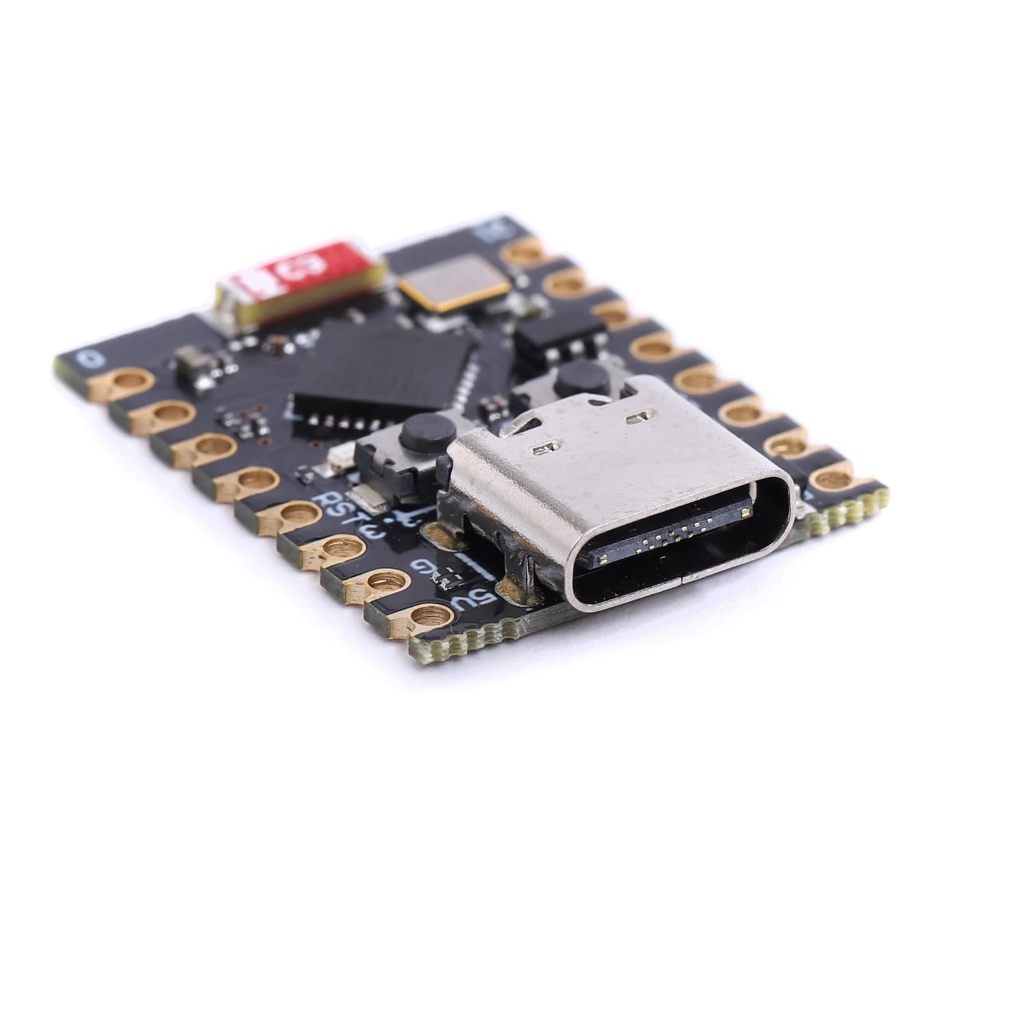

Esp32-c3 บอร์ดพัฒนา ESP32 Super Mini Development Board wifi + โมดูลบลูทูธ 4M หน่วยความจําแฟลช

Q: วิธีการป้อนโมดูลดาวน์โหลด: วิธีการกดปุ่มบูต ESP32C3 จากนั้นกดปุ่มรีเซ็ตปล่อยปุ่มรีเซ็ตจากนั้นปล่อยปุ่มบูตในเวลานี้ ESP32C3 จะเข้าสู่โหมดดาวน์โหลด (บางครั้งก็กดพอร์ตไม่เสถียรและจะตัดการเชื่อมต่อคุณสามารถตัดสินเสียงผ่านการเชื่อมต่อทุกครั้งที่จำเป็นต้องเข้าสู่โหมดดาวน์โหลดอีกครั้งบางครั้งกดหนึ่งครั้งพอร์ตไม่เสถียรและจะตัดการเชื่อมต่อคุณสามารถตัดสิน เสียงผ่านการจดจำพอร์ต) ทำไมคุณไม่ตรวจสอบ?คำตอบ A: esp32c3supermini / esp32s3pico / esp32s2pico Serial Port ไม่สามารถพิมพ์ทางออกได้: ในสภาพแวดล้อม rduino ให้ใช้ usb อย่าลืมเปิด cdc บนบูตใช้ usb เพื่อ Serial Port อย่าลืมปิด cdc เมื่อบูต (คุณ เมนบอร์ดรุ่นต่างๆสามารถเลือกรุ่นเมนบอร์ดที่แตกต่างกันได้เลย) Q: วิธีการจ่ายพลังงานภายนอก? แหล่งจ่ายไฟภายนอกเพียงแค่ต้องการเข้าถึงแหล่งจ่ายไฟภายนอก + ระดับไปยังตำแหน่ง 5V, GND ไปยังขั้วลบ (แหล่งจ่ายไฟ 3.3~6V)จำได้เมื่อเชื่อมต่อแหล่งจ่ายไฟภายนอกคุณไม่สามารถเข้าถึง USB, USB และแหล่งจ่ายไฟภายนอกได้สามารถเลือกได้เพียงตัวเดียว หากจำเป็นต้องใช้แหล่งจ่ายไฟภายนอกเพียงเข้าถึงแหล่งจ่ายไฟภายนอก + ปรับระดับตำแหน่ง 5V GND จะเชื่อมต่อกับขั้วลบ (แหล่งจ่ายไฟ 3.3~6V)จำได้เมื่อเชื่อมต่อแหล่งจ่ายไฟภายนอกคุณไม่สามารถเข้าถึง USB, USB และแหล่งจ่ายไฟภายนอกได้สามารถเลือกได้เพียงตัวเดียว เข้าสู่โหมดดาวน์โหลด: กดปุ่มบูตของ ESP32C3 จากนั้นกดปุ่ม RESET ปล่อยปุ่มรีเซ็ตจากนั้นปล่อยปุ่มบูตในเวลานี้ ESP32C3 จะเข้าสู่โหมดดาวน์โหลด (บางครั้งก็กดพอร์ตไม่เสถียรและจะตัดการเชื่อมต่อคุณสามารถตัดสินเสียงผ่านการเชื่อมต่อทุกครั้งที่จำเป็นต้องเข้าสู่โหมดดาวน์โหลดอีกครั้งบางครั้งกดหนึ่งครั้งพอร์ตไม่เสถียรและจะตัดการเชื่อมต่อคุณสามารถตัดสิน เสียงผ่านการจดจำพอร์ต) ESP32C3SuperMini เป็นบอร์ดพัฒนา IoT Mini ที่ใช้ชิป ESP32-C3 WiFi / Bluetooth Dual Mode ESP32-C3 เป็นซีพียู RISC-V 32 บิตพร้อม FPU (หน่วยลอย) ซึ่งสามารถทำงานได้ 32 บิตแม่นยำเดียวด้วยประสิทธิภาพ ความสามารถในการคำนวณบอร์ดนี้มีประสิทธิภาพ Rf ที่ยอดเยี่ยมและรองรับโปรโตคอล IEEE 802.11 b / g / n WiFi และ Bluetooth 5 (LE) บอร์ดนี้มาพร้อมกับเสาอากาศภายนอกเพื่อเพิ่มความแรงของสัญญาณของการใช้งานไร้สายนอกจากนี้ยังมีขนาดเล็กและละเอียดอ่อน มาพร้อมกับตัวประกอบแบบฟอร์มแฟกเตอร์และรวมกับการออกแบบตัวยึดพื้นผิวด้านเดียวมีอินเทอร์เฟซที่หลากหลายพร้อมด้วย 11 Digital I / O และ 4 Analog I / O ที่สามารถใช้เป็นหมุด PWM ได้รองรับสี่อินเทอร์เฟซอนุกรมดังกล่าว ปุ่มรีเซ็ตขนาดเล็กและปุ่มโหมดบูตตบนบอร์ด I2C และ SPI นอกจากนี้ยังมีปุ่มรีเซ็ตขนาดเล็กและปุ่มโหมดบูตตที่บอร์ด คุณสมบัติข้างต้นครอบคลุมคุณสมบัติที่ครอบคลุม, ESP32C3SuperMini ถูกระบุว่าเป็นบอร์ดพัฒนา Iot ประสิทธิภาพสูงพลังงานต่ำประหยัดค่าใช้จ่ายและมีประสิทธิภาพเหมาะสำหรับการใช้งาน Iot พลังงานต่ำและการใช้งานแบบไร้สายที่สวมใส่ได้ พารามิเตอร์ผลิตภัณฑ์ ซีพียูทรงพลัง: Esp32-C3, โปรเซสเซอร์ RISC-V Single-Core สูงสุด 160 MHz ความถี่ในการทำงาน โปรโตคอล WiFi: 802.11b / g / n, 2.4ghz, โหมดสถานีรองรับ, โหมด SoftAP + โหมดสถานี, โหมดผสม บลูทู ธ: บลูทู ธ: บลูทู ธ 5.0 การใช้พลังงานต่ำมาก: การใช้พลังงานในการนอนหลับลึกประมาณ 43μA ทรัพยากรบอร์ดที่หลากหลาย: SRAM 400KB, ROM 384KB Built-In 4Mflash ชิปชิปรุ่น: ESP32C3FN4 ขนาดเล็กพิเศษ: ขนาดเล็กพิเศษถึงนิ้วหัวแม่มือ (22.52x18 มม.) ปัจจัยรูปแบบคลาสสิกสำหรับอุปกรณ์ที่สวมใส่ได้และโครงการขนาดเล็ก คุณสมบัติความปลอดภัยที่เชื่อถือได้: ตัวเร่งฮาร์ดแวร์ที่เข้ารหัสซึ่งรองรับ AES-128/256, Hash, RSA, HMAC, ลายเซ็นดิจิทัลและการเริ่มต้นใช้งานที่ปลอดภัย อินเทอร์เฟซที่หลากหลาย: 1xI2C, 1xSPI, 2xUART, 11xGPIO (PWM), 4xADC ส่วนประกอบด้านเดียว, การออกแบบตัวยึดพื้นผิว ไฟ LED สีน้ำเงิน: GPIO8 Pin
