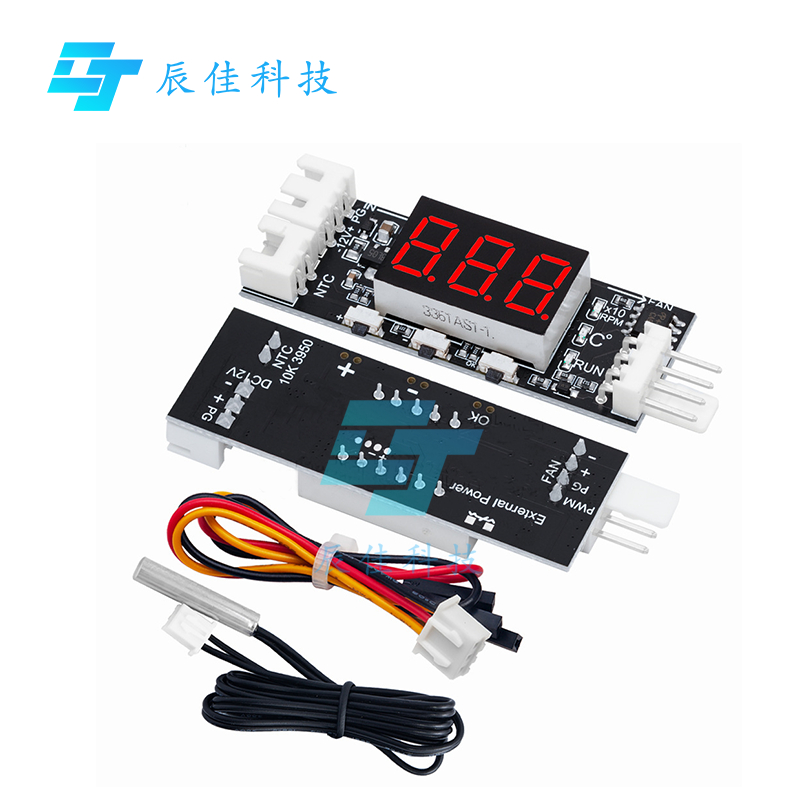

12v สี่สาย PWM พัดลมควบคุมอุณหภูมิโมดูลควบคุมความเร็ว 3A อุณหภูมิ + ความเร็วจอแสดงผลดิจิตอลลดเสียงรบกวนเข็มขัดลดเสียงรบกวน

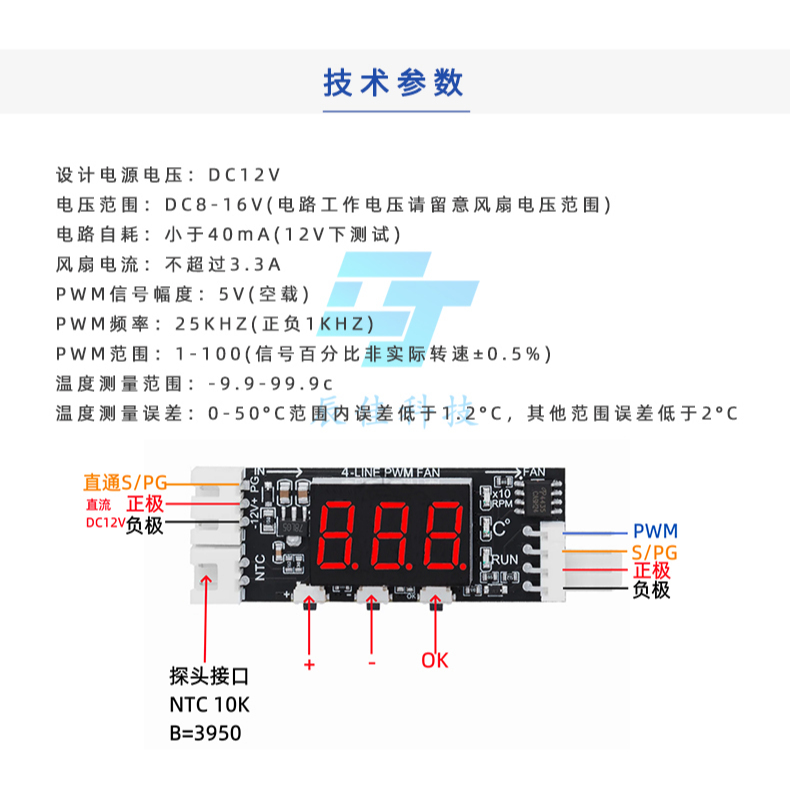

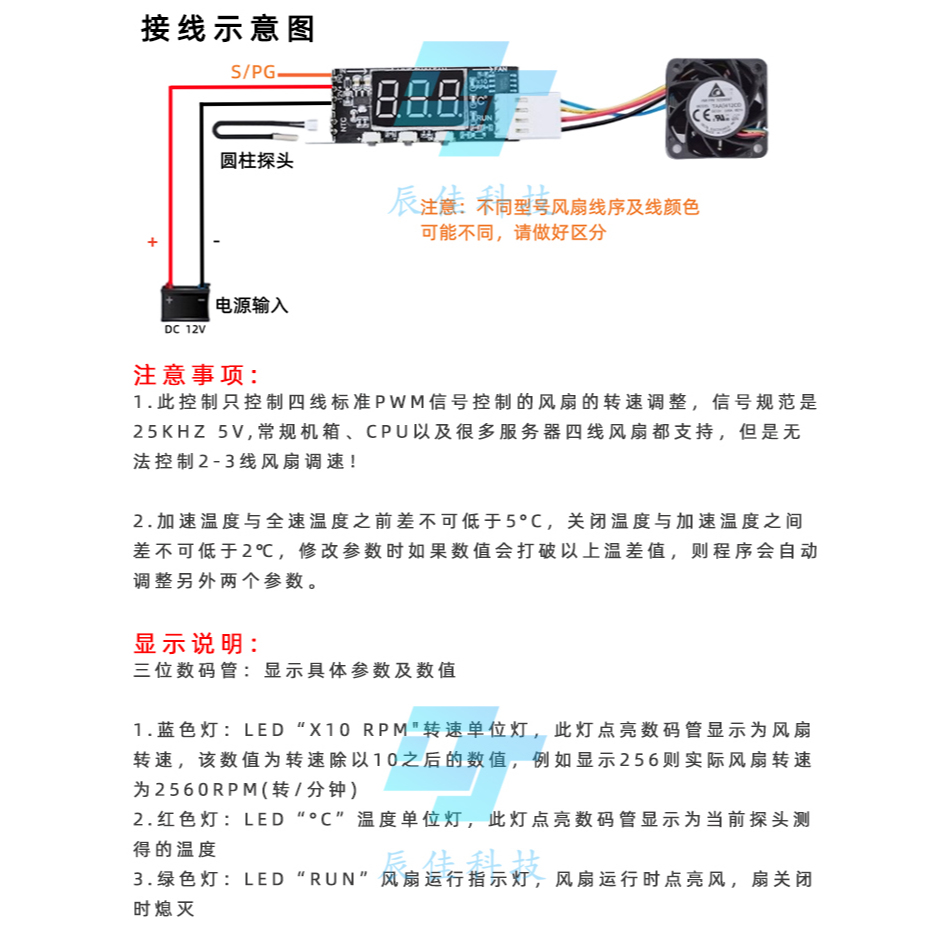

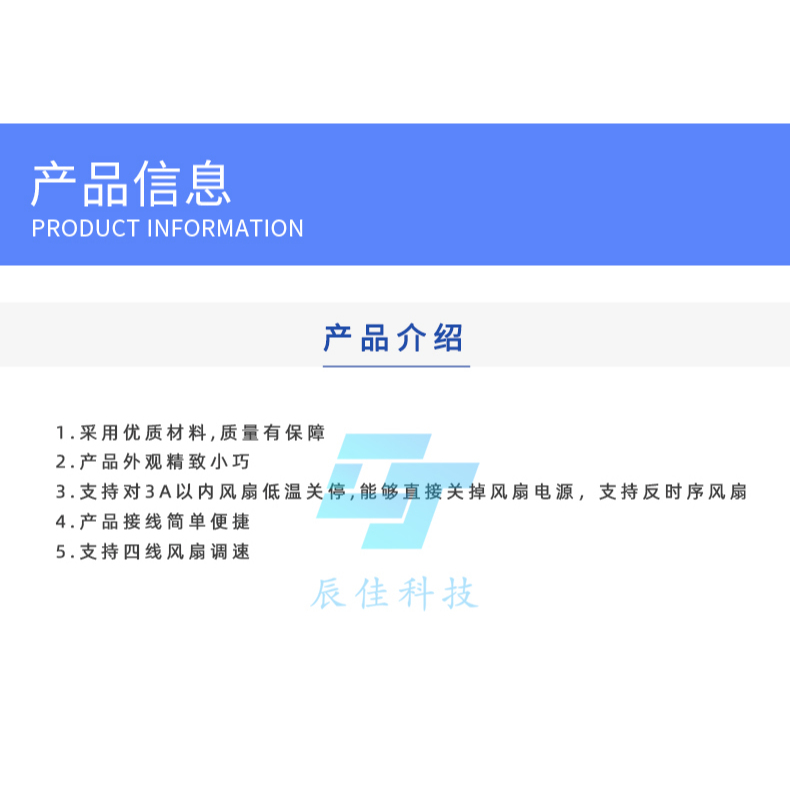

การแนะนำผลิตภัณฑ์: 1.รับประกันคุณภาพโดยใช้วัสดุคุณภาพสูง 2.รูปลักษณ์ของผลิตภัณฑ์มีความประณีตและกะทัดรัด 3.รองรับการปิดพัดลมที่อุณหภูมิต่ำภายใน 3A สามารถปิดแหล่งจ่ายไฟพัดลมได้โดยตรงรองรับพัดลมจับเวลาย้อนกลับ 4.การเดินสายผลิตภัณฑ์ที่เรียบง่ายและสะดวก 5.การควบคุมความเร็วพัดลมสี่สายแบบ Four-Wire พารามิเตอร์ทางเทคนิค: แรงดันไฟฟ้า: DC12V ช่วงแรงดันไฟฟ้า: DC8-16V (โปรดใส่ใจกับช่วงแรงดันไฟฟ้าที่ใช้งานได้ของวงจร) ปริมาณการใช้วงจรตนเอง: น้อยกว่า 40mA (ทดสอบต่ำกว่า 12V) พัดลมติดผนังปัจจุบัน: ไม่เกิน 3.3A แอมพลิจูดสัญญาณ Pwm ของ Pwm: 5V (ไม่มีโหลด) ความถี่ Pwm: 25KHZ (บวกหรือลบ 1KHZ) ช่วง Pwm ของ Pwm: 1-100 (เปอร์เซ็นต์สัญญาณไม่ใช่ความเร็วจริง± 0.5%) ช่วงการวัดอุณหภูมิ: -9.9-99.9c ข้อผิดพลาดในการวัดอุณหภูมิ: 0-50°ข้อผิดพลาดภายในช่วง C น้อยกว่า 1.2°ข้อผิดพลาดช่วงอื่น ๆ ที่ต่ำกว่า 2°ค. ศ. ข้อควรระวัง: 1.การควบคุมนี้จะควบคุมการปรับความเร็วของพัดลมด้วยการควบคุมสัญญาณ PWM มาตรฐานสี่สายเท่านั้นและข้อมูลจำเพาะของสัญญาณคือ 25KHZ 5V ซึ่งรองรับโดยแชสซี CPU ปกติและพัดลมสี่สายหลายตัว แต่ การควบคุมความเร็วของพัดลม 2-3 สายไม่สามารถควบคุมการควบคุมความเร็วของพัดลม 2-3 สายได้! 2.ความแตกต่างระหว่างการเร่งอุณหภูมิและอุณหภูมิความเร็วเต็มไม่ควรน้อยกว่า 5°ความแตกต่างระหว่างอุณหภูมิที่ปิดและอุณหภูมิในการเร่งไม่ควรน้อยกว่า 2℃หากมูลค่าจะทำลายค่าความแตกต่างของอุณหภูมิด้านบนเมื่อแก้ไขพารามิเตอร์โปรแกรมจะปรับพารามิเตอร์อีกสองพารามิเตอร์โดยอัตโนมัติ คำแนะนำในการแสดงผล: หลอดดิจิตอลสามหลัก: แสดงพารามิเตอร์และค่าเฉพาะ 1.แสงสีน้ำเงิน: ไฟหน่วยความเร็ว LED "X10 RPM" ไฟนี้จะสว่างขึ้นเป็นหลอดดิจิตอลที่แสดงเป็นความเร็วพัดลมค่าคือความเร็วแบ่งตามค่าหลังจาก 10 เช่นแสดง 256 จริง ความเร็วพัดลม 2560 รอบต่อนาที (RPM) 2.ไฟ LED สีแดง: LED "°ไฟแสดงอุณหภูมินี้จะสว่างขึ้นในหลอดดิจิตอลที่วัดโดยหัววัดปัจจุบัน 3.ไฟสีเขียว: ไฟ LED "RUN" แสดงสถานะการทำงานพัดลมจะสว่างขึ้นเมื่อทำงานและจะปิดเมื่อพัดลมถูกปิด คำอธิบายที่สำคัญ: ปุ่ม: สลับการแสดงผลในสถานะการทำงานและมูลค่าที่เพิ่มหรือลดลงเมื่อตั้งค่าพารามิเตอร์ (กดแบบยาวและกดปุ่มเพิ่มและการลบอย่างต่อเนื่อง) มีสามฟังก์ชั่นใน รวม: 1.การกดสั้น ๆ เพื่อเข้าสู่การตั้งค่าเอาต์พุตโดยธรรมชาติในรัฐวิ่งนั่นคือการตั้งค่าการควบคุมความเร็วด้วยตนเองช่วง 1-100 (%) กดสั้น ๆ อีกครั้งเพื่อประหยัดและออก 2.การกดแบบยาวและถือพารามิเตอร์อุณหภูมิเข้าที่การตั้งค่าในสถานะการวิ่งเพื่อเข้าสู่การตั้งค่าพารามิเตอร์อุณหภูมิจากนั้นแก้ไขพารามิเตอร์ผ่านปุ่ม "+" "_" _ "หลังจากป้อนแล้วกดปุ่มสั้น ๆ "ตกลง "ปุ่ม" จากนั้นตั้งค่า (* หมายถึงจำนวน) เพื่อเร่งอุณหภูมิ ", อุณหภูมิความเร็วเต็ม" "H **, และปิดอุณหภูมิ" C * ", กด ปุ่ม "ตกลง" อีกครั้งเพื่อประหยัดและออกจากการตั้งค่า 3.ให้กดปุ่ม "ตกลง" เพื่อจ่ายไฟเข้าสู่การตั้งค่าฟังก์ชันกดปุ่ม "+" - "เพื่อแก้ไขกดปุ่มสั้น ๆ "ตกลงเพื่อกำหนดตัวเครื่อง การตั้งค่าครั้งที่สองใช้สำหรับทิศทางเอาต์พุต PWM เพื่อแก้ไขเป็น: P1 / P-1 ", กดปุ่ม "ตกลง" สั้น ๆ อีกครั้งเพื่อประหยัดและออก รายละเอียดของรายละเอียดของพารามิเตอร์อุณหภูมิ: 1.อุณหภูมิเร่ง "L **: ช่วง (5-94) เมื่ออุณหภูมิสูงขึ้นและเกินอุณหภูมินี้เอาต์พุต PWM จะเริ่มเพิ่มขึ้นตามอุณหภูมิที่สูงขึ้น 2.อุณหภูมิความเร็วเต็มรูปแบบของ PWM "H **": ช่วง (10-99) เมื่ออุณหภูมิสูงขึ้นหรือเกินอุณหภูมินี้ PWM จะเอาต์พุตเสมอ 100% และพัดลมทำงานด้วยความเร็วเต็มที่ 3.ปิดอุณหภูมิ "C **": ช่วง (00-92) อุณหภูมิปิดอุณหภูมิต่ำเมื่อตั้งค่าค่านี้> 0 ฟังก์ชันปิดอุณหภูมิต่ำจะเปิดใช้งานหลังจากอุณหภูมิต่ำกว่าอุณหภูมินี้ให้ปิด ปิดเอาต์พุตพัดลม (แหล่งจ่ายไฟพัดลมและสัญญาณ PWM จะปิดที่เอาต์พุตเวลาเดียวกัน) เมื่ออุณหภูมิสูงกว่าอุณหภูมิเร่งเมื่อปิดพัดลมจะรีสตาร์ทและเปลี่ยน เมื่ออุณหภูมิสูงถึง 0 จากนั้นฟังก์ชันปิดเครื่องอุณหภูมิต่ำจะล้มเหลวและแหล่งจ่ายไฟ PWM และพัดลมจะให้อุณหภูมิ: หากตั้งค่าอุณหภูมิเป็น 0 จากนั้นฟังก์ชันปิดเครื่องอุณหภูมิต่ำจะล้มเหลวและแหล่งจ่ายไฟ PWM และพัดลมจะให้เอาต์พุตเสมอ
