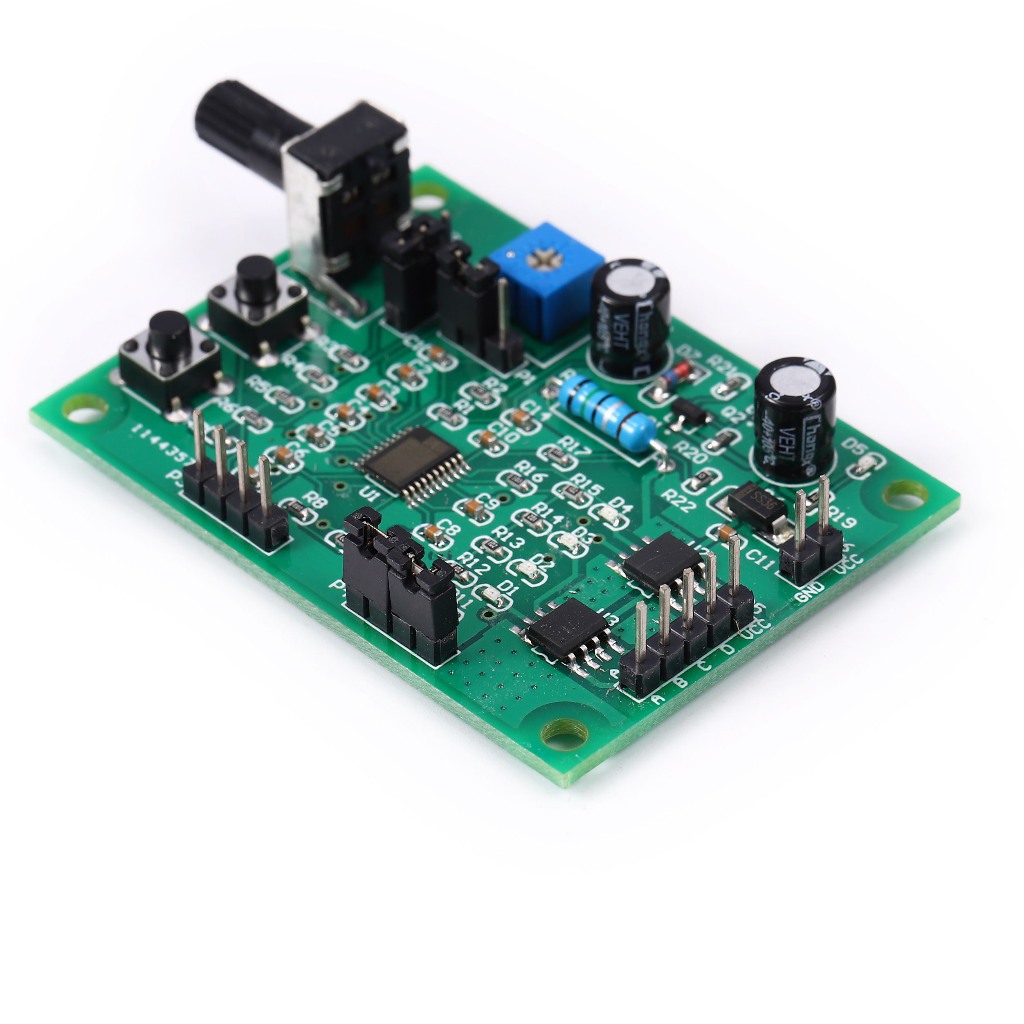

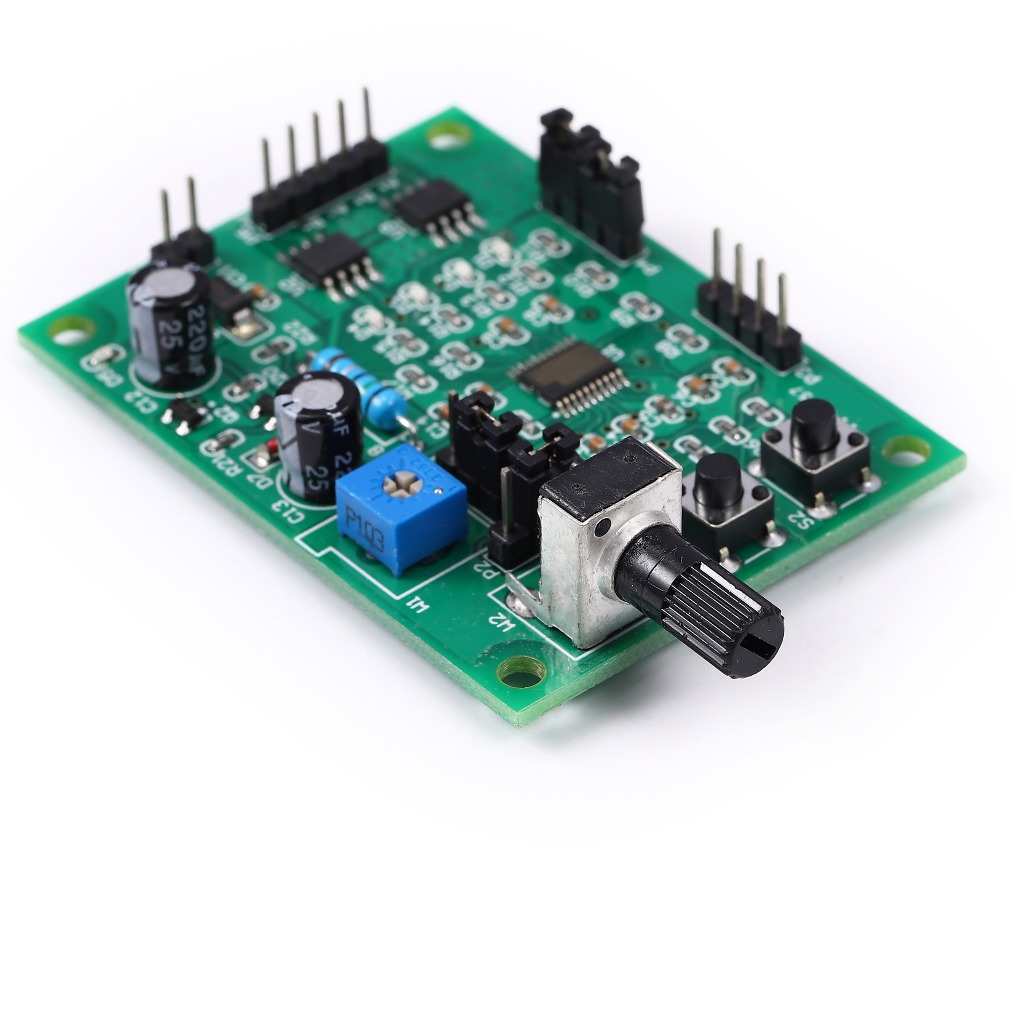

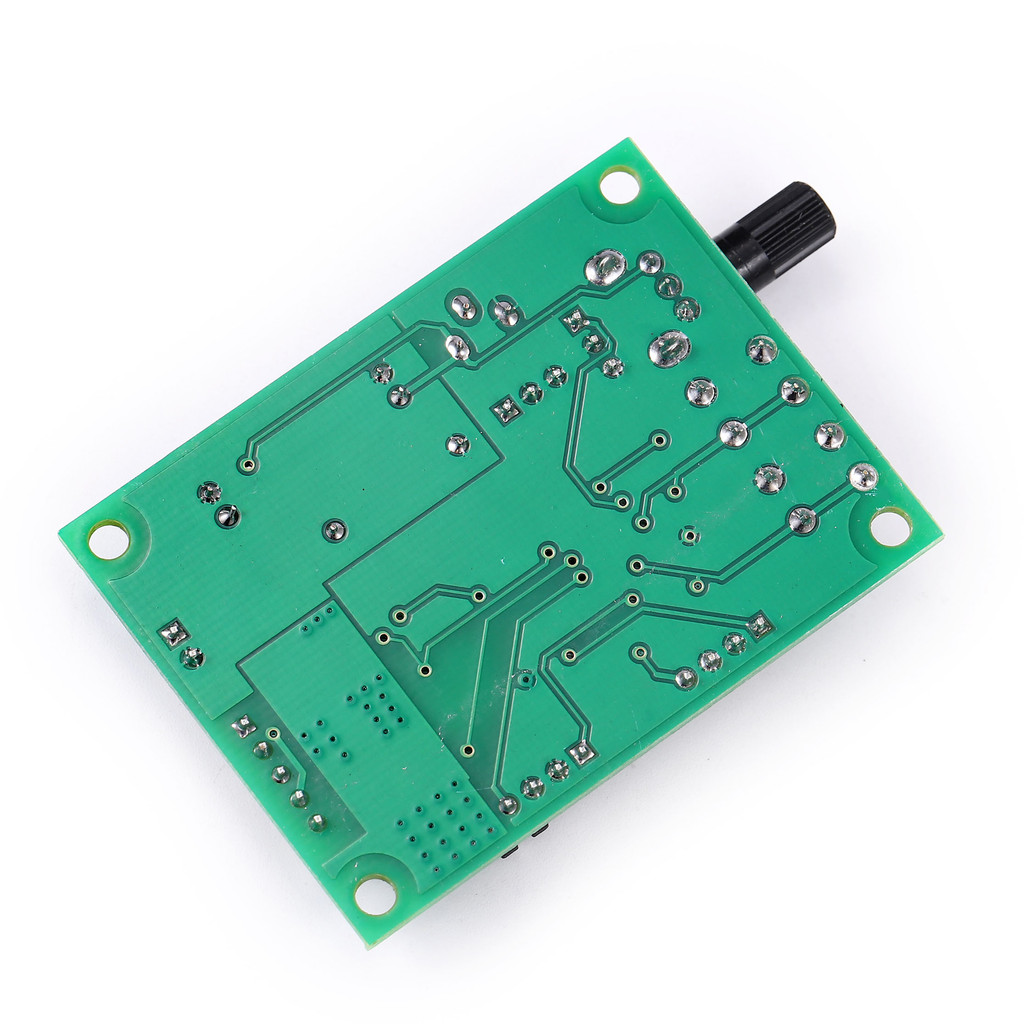

มัลติฟังก์ชั่ไมโครสเต็ปเปอร์มอเตอร์ไดร์เวอร์คณะกรรมการคณะกรรมการคณะกรรมการควบคุม2เฟส4สาย4เฟส5ลวดเกียร์สเต็ปเปอร์มอเตอร์ ทําเอง

Q: การนับขั้นตอนมอเตอร์ Stepper คืออะไร: จำนวนขั้นตอนมอเตอร์สเต็ปเปอร์ที่เรียกว่าเพียงแค่ใส่ก็หมายถึงจำนวนขั้นตอนที่ใช้มอเตอร์สำหรับวงกลมการแบ่งย่อยของไดรเวอร์ทีละขั้นตอน / วงกลม จำนวนการแบ่งย่อยสัมพัทธ์เช่น 200 ขั้นตอน / วงกลมหมายความว่าใช้เวลา 200 ขั้นตอนในการไปเป็นวงกลมและโดยทั่วไป 1 ขั้นตอนคือ 1.8 องศาถึง 1.8 องศาหากเป็นมอเตอร์สองเฟสปี 200 ขั้นตอน / วงกลมไม่มีการแบ่งย่อยแสดงว่าขั้นตอนทั้งหมดกำลังจะไปเมื่อพิจารณาว่ามุม 1.8 องศาเป็นมุมขั้นพื้นฐานของมอเตอร์ Stepper สองเฟสหมายความว่าใช้เวลา 2000 ขั้นตอนในการไปเป็นวงกลม ให้คุณปรับเปลี่ยนเป็น 2000 ขั้นตอน / วงกลม ไม่รองรับบอร์ดคำถามที่มีมอเตอร์ป้องกันการโอเวอร์โหลดหรือไม่? พารามิเตอร์ผลิตภัณฑ์ ขนาดบอร์ดไดรเวอร์: L * W * H60 * 44 * 16 มม. ช่วงแรงดันไฟฟ้า: DC5V-12V กระแสไฟในปัจจุบัน: <800mA การป้องกันการเชื่อมต่อย้อนกลับของพลังงาน: ใช่ การป้องกันกระแสเกิน: ใช่ มีตัวเลือกโหมดการทำงาน 4 โหมดสำหรับบอร์ดควบคุมไดรเวอร์นี้: [หนึ่ง] โหมดปกติ 1 [สอง] โหมดปกติ 2 [สาม] โหมดชี้ [สี่] โหมด Round-Trip อัตโนมัติ [หนึ่ง] โหมดปกติ 1: S1 เริ่มหยุด ปุ่ม, S2 ปุ่มเดินหน้าและถอยหลัง, การควบคุมความเร็วโพเทนชิออมิเตอร์ W2 หากจำเป็นต้องมีการผกผันที่ จำกัด สวิตช์ขีด จำกัด ภายนอก 2 ตัวสามารถเชื่อมต่อกับพิน P3 และเพลาการเคลื่อนไหวของมอเตอร์พร้อมคอนแทคเลนส์เพื่อให้ มอเตอร์จะเลื่อนไปมาภายในจังหวะระหว่างสวิตช์ จำกัด 2 ตัว ปุ่มเริ่มหมุนไปข้างหน้า [สอง] โหมดธรรมดา 2: S1, ปุ่มเริ่มย้อนกลับ S2, กดปุ่มใดก็ได้เพื่อหยุดการควบคุมความเร็วโพเทนชิออมิเตอร์ W2 หากจำเป็นต้องหยุดขีด จำกัด สวิตช์ 2 ตัวภายนอกสามารถเชื่อมต่อกับ P3 เพื่อให้มอเตอร์หยุดเคลื่อนไหวหลังจากสัมผัสสวิตช์ขีด จำกัด และมอเตอร์จะย้อนกลับหลังจากเปิดใช้งานปุ่มตรงข้าม โหมดเขย่าเบา ๆ [สาม]: S1 กดการหมุนไปข้างหน้าปล่อยและหยุด S2 กดเพื่อย้อนกลับปล่อยและหยุดการควบคุมความเร็วโพเทนชิออมิเตอร์ W2 หากจำเป็นต้องหยุดขีด จำกัด สามารถเชื่อมต่อสวิตช์ จำกัด ด้านบนกับ P3. 【 P3. 【 P3. 【สี่] โหมดการเดินทางไป - กลับอัตโนมัติ: S1 Start Stop, S2 การหมุนไปข้างหน้าและย้อนกลับ, W2 Potentiometer Speed Regulation W1 Potentiometer Adjustment Automatic Round-Trip Number มอเตอร์จะทำงานไปมาโดยอัตโนมัติภายในขั้นตอนการปรับ W1 หลังจากเริ่มต้น
