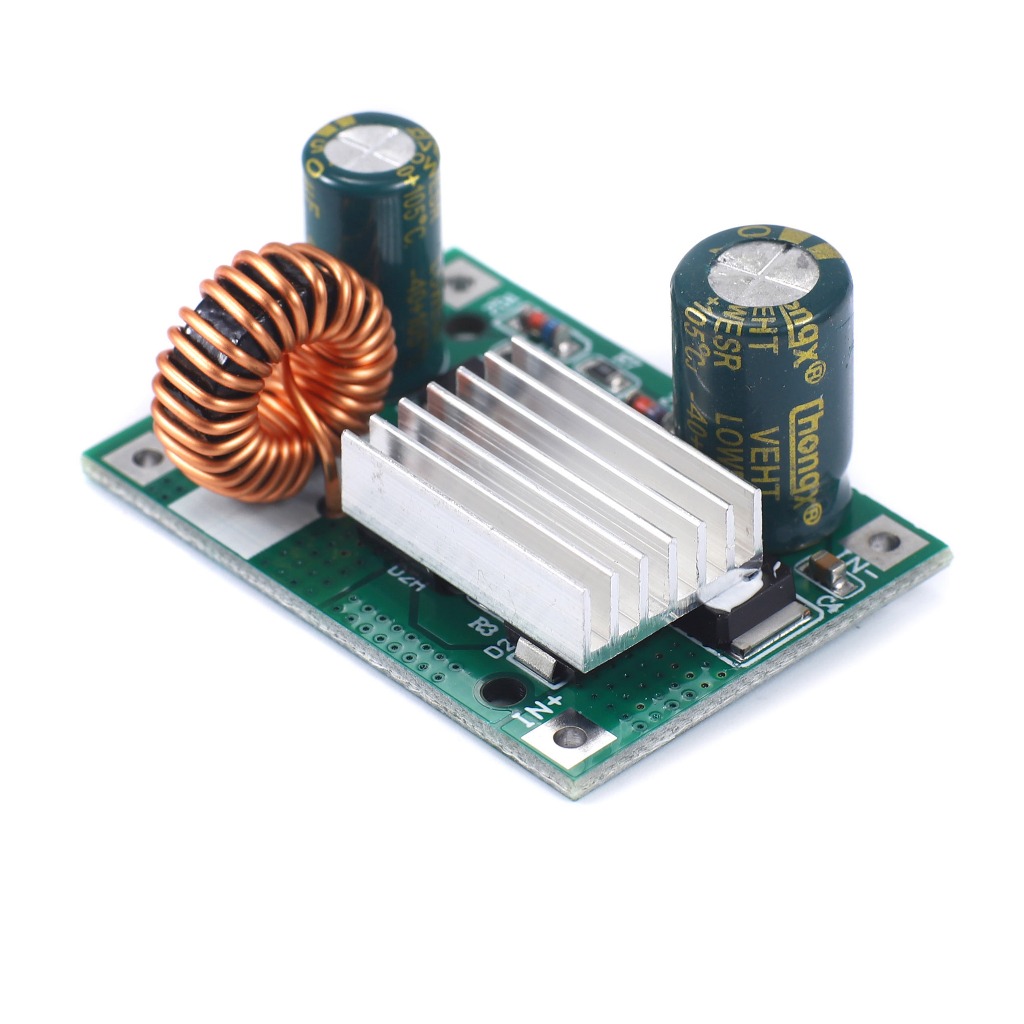

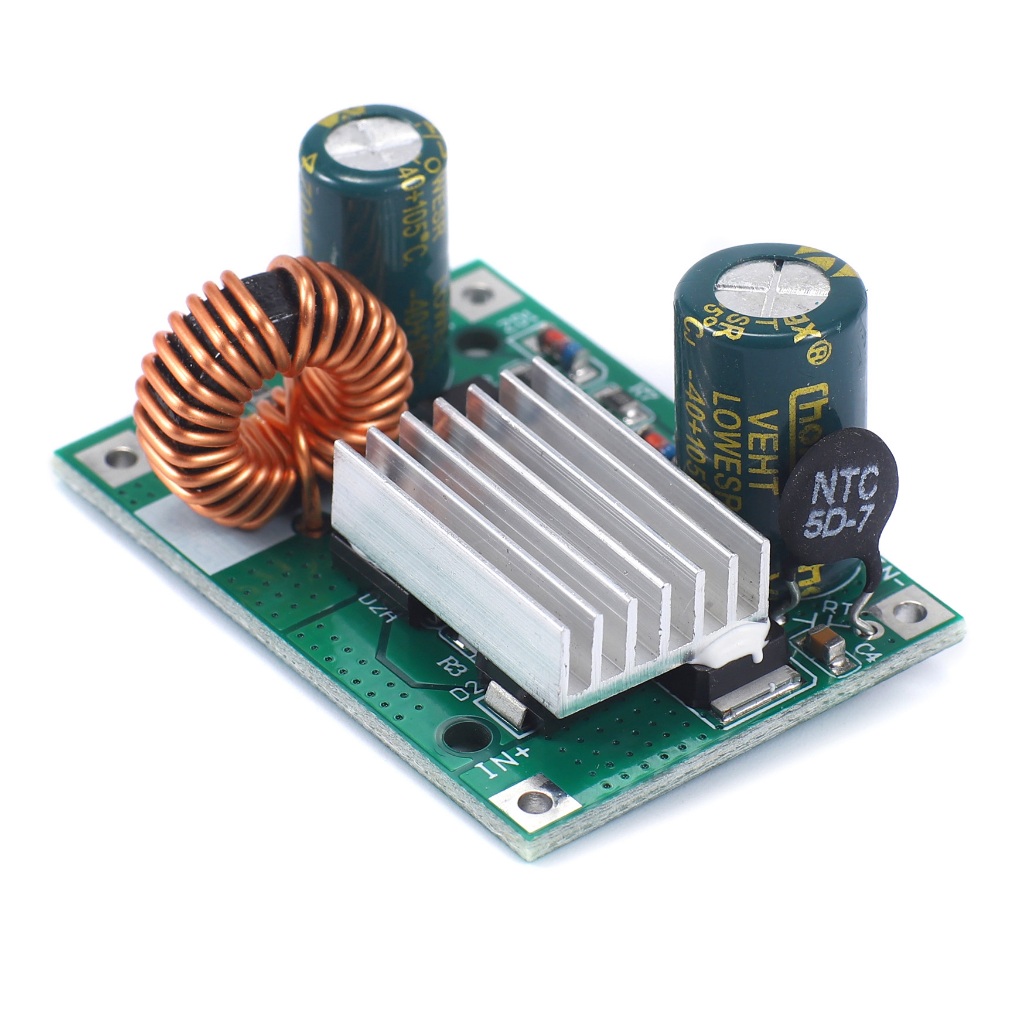

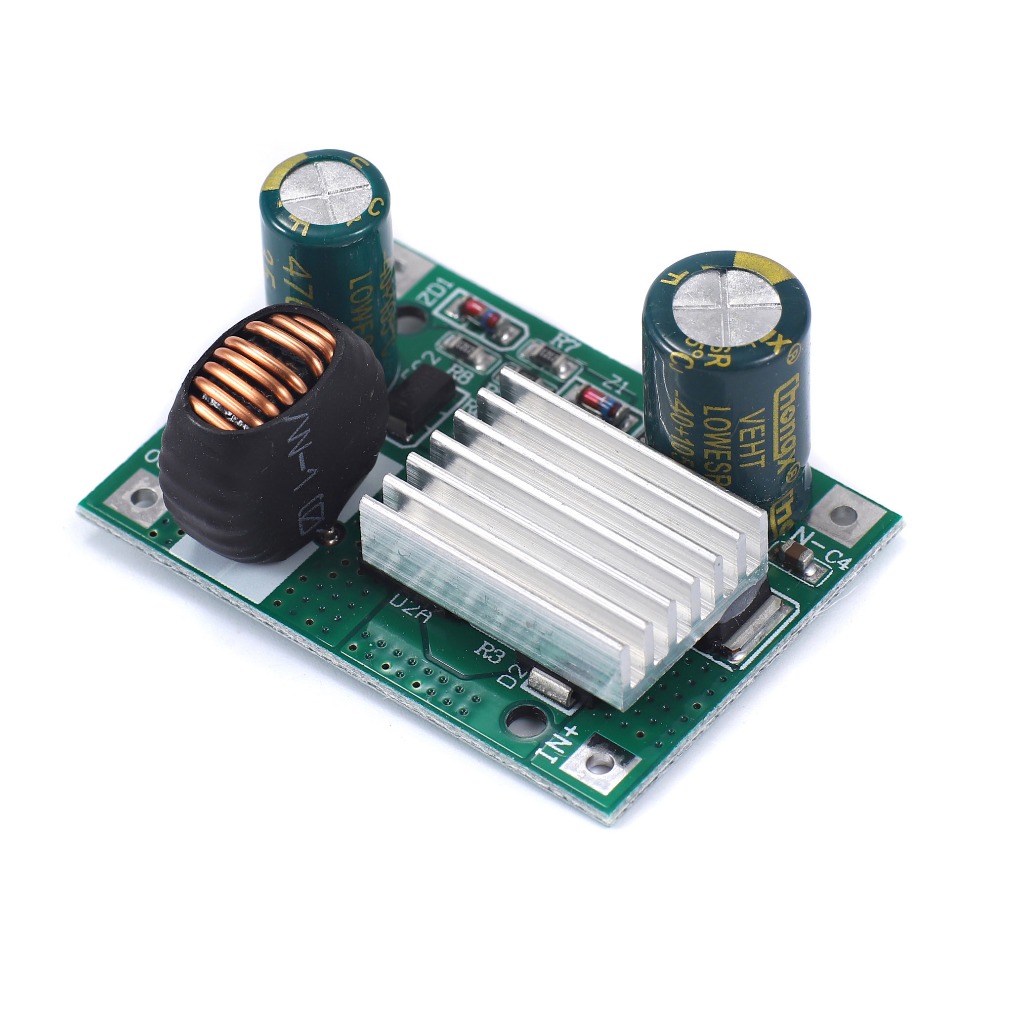

Dc9-120v Buck Power Module 24V ถึง 5V12V High Current 3A แรงดันสูงทน 100V/96V/84V/72V

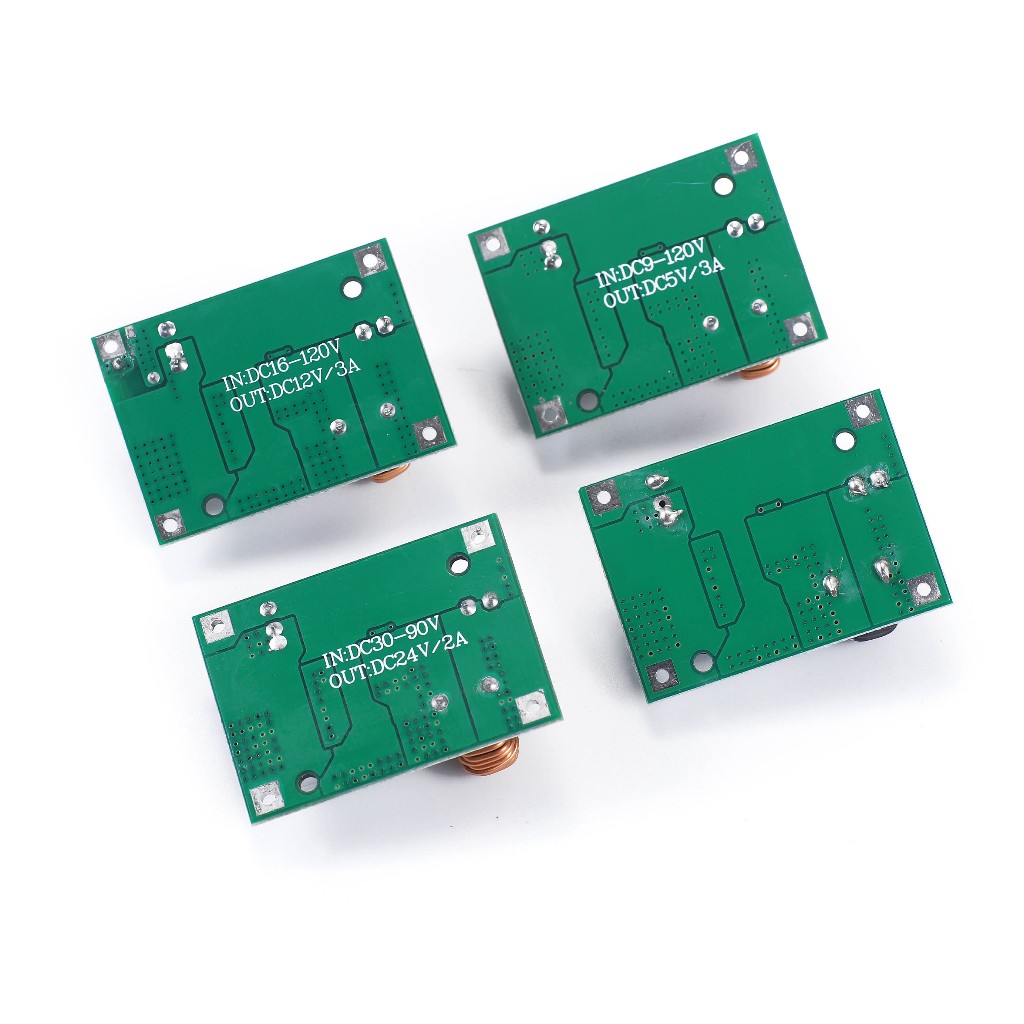

อินพุทบวก IN-Is Input Input Positive และ IN-Is Input Input Positive อินพุทบวก IN-Is Input Negative และ IN-Is Input Input Negative เอาต์พุต + เอาต์พุตบวก OUT - เป็นลบ 120V คือตัวเก็บประจุอินพุตคือ 160V ตัวเก็บประจุอินพุต 90V เป็น 100V โมดูลพลังงาน DC-DC แบบไม่แยกแรงดันสูงบอร์ดอินพุตแรงดันไฟฟ้าสูง แรงดันไฟฟ้าขาเข้ากว้าง: 9V-90V ความแตกต่างของแรงดันไฟฟ้าต่ำสุดระหว่างแรงดันอินพุตและแรงดันขาออกคือ 4V (อินพุตเป็น DC9V-90V เมื่อเอาต์พุต 5V, แรงดันอินพุตเป็น DC16V-90V เมื่อเอาต์พุต 12V, แรงดันขาเข้าเป็น DC30-90V เมื่อแรงดันขาออกคือ 24V) ตัวเลือกแรงดันขาออก 24V / 12V (แรงดันไฟฟ้าอื่น ๆ โปรดติดต่อลูกค้าเพื่อสั่งซื้อ) กระแสไฟขาออก 3A (นั่นคือค่ากระแสคงที่ 3A เมื่อแรงดันที่กำหนดเองมากกว่า 12V กระแสไฟขาออกน้อยกว่า 3A ไม่แนะนำให้ใช้พลังงานเกิน 30W, 12V และ 5V สามารถเข้าถึงได้ 2A, 3A, 2A เมื่อ 24V) ความถี่ในการทำงานทั่วไป: 140KHz อัตราการเปลี่ยนแปลง: 95% (ความแตกต่างของแรงดันน้อยลงประสิทธิภาพสูงขึ้น) การลดความถี่ในการโหลดแสงปรับปรุงประสิทธิภาพการโหลดแสง กระแสไฟสแตนด์บายขนาดเล็ก กระแสไฟเกิน, เอาต์พุตป้องกันไฟฟ้าลัดวงจรในตัว, Soft Start ในตัว แรงดันไฟฟ้าคงที่และกระแสไฟคงที่ อุณหภูมิในการทำงาน: เกรดอุตสาหกรรม (-40℃ถึง +855℃） ปริมาณโมดูลโมดูลโมดูล: 42 * 30 * 17 มม. วิธีใช้: ก่อนอื่นให้เชื่อมต่อสายเชื่อมต่อระหว่างโมดูลและแหล่งจ่ายไฟจากนั้นเปิดเครื่องอย่าลืมจำ!จำไว้! (หากมีการชาร์จและเดินสายไฟขั้วอินพุตจะปรากฏการณ์ไฟโดยเฉพาะอย่างยิ่งเมื่อแรงดันไฟฟ้าขาเข้าสูงแม้แต่แผ่นก็จะไหม้โมดูล) 2 หลังจากเลือกแหล่งจ่ายไฟที่เหมาะสมเพื่อเปิดเครื่องใช้มัลติมิเตอร์หรือโวลต์มิเตอร์เพื่อวัดว่าแรงดันขาออกของโมดูลสอดคล้องกับแรงดันไฟฟ้าที่ต้องใช้โดยอุปกรณ์หรือไม่ เชื่อมต่อกับอุปกรณ์ไฟฟ้าหรือ (โหลด) ไปยังจุดสิ้นสุดของโมดูล
