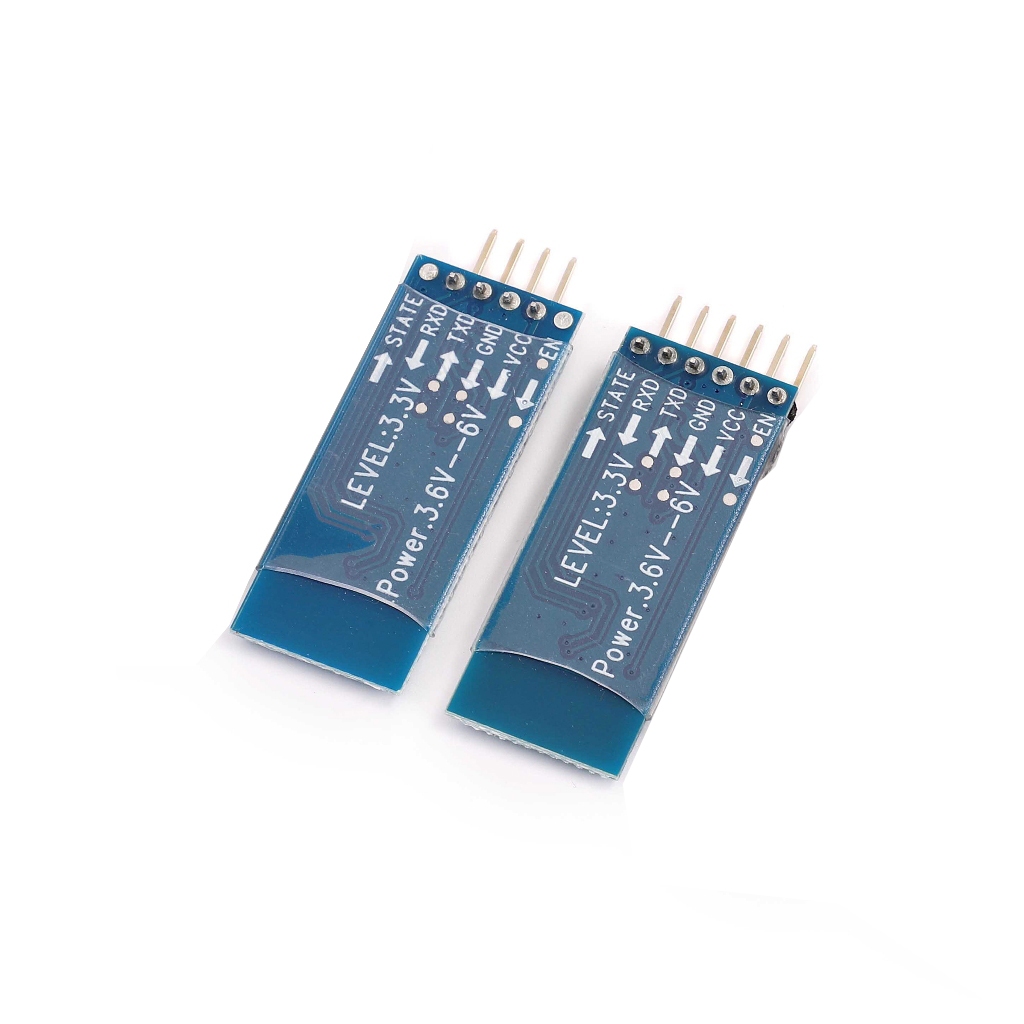

HC-05 HC-06 โมดูลบลูทูธแบบรวมโฮสต์ไร้สายพอร์ตอนุกรมโปร่งใสโมดูลการสื่อสาร

สำหรับรุ่น HC-05: HC-05 คุณสมบัติของสินค้า: 1, โมดูลหลักใช้ HC-05 จากโมดูล, อินเทอร์เฟซตะกั่วประกอบด้วย VCC, GND, TXD, RXD, ฟุตเอาต์พุต LED ที่สงวนไว้, ไมโครคอนโทรลเลอร์สามารถตัดสินได้ว่าบลูทู ธ ได้รับการเชื่อมต่อผ่านสถานะเท้านี้หรือไม่, หมุดคีย์บอร์ดไม่ถูกต้องสำหรับการวางทาส ไฟ led แสดงสถานะการเชื่อมต่อบลูทู ธ กะพริบหมายความว่าไม่มีการเชื่อมต่อบลูทู ธ ไฟคงที่แสดงว่าบลูทู ธ ได้รับการเชื่อมต่อและเปิดพอร์ต 3, แผ่นด้านล่างคือ 3.3V LDO, แรงดันไฟฟ้าอินพุตคือ 3.6~6V และปัจจุบันประมาณ 30mA เมื่อไม่จับคู่, ประมาณ 10mA หลังจากจับคู่และห้ามใช้แรงดันไฟฟ้าอินพุตเกิน 7V! 4, อินเทอร์เฟซระดับ 3.3V, สามารถเชื่อมต่อโดยตรงกับไมโครคอนโทรลเลอร์ต่างๆ (51, AVR, PIC, ARM, MSP430 ฯลฯ), ไมโครคอนโทรลเลอร์ 5V สามารถเชื่อมต่อโดยตรงไม่มี Max232 หรือไม่สามารถผ่าน Max232! รับประกันระยะทางที่มีประสิทธิภาพ 10 เมตรในพื้นที่เปิดโล่งคือ 10 เมตรมากกว่า 10 เมตรเป็นไปได้เช่นกัน แต่คุณภาพของการเชื่อมต่อจากระยะทางนี้ไม่รับประกัน เมื่อใช้เป็นพอร์ตอนุกรมแบบ Full-Duplex 6 หลังการจับคู่เมื่อใช้เป็นพอร์ตอนุกรมแบบ Full-Duplex ไม่จำเป็นต้องรู้โปรโตคอลบลูทู ธ แต่รองรับบิตข้อมูล 8 บิตเท่านั้นบิตหยุด 1 บิตรูปแบบการสื่อสารที่ไม่มีการสอบเทียบแม้แต่รูปแบบการสื่อสารที่ไม่มีการสอบเทียบ รูปแบบการสื่อสารที่ใช้กันมากที่สุดไม่รองรับรูปแบบอื่น ๆ. 7, รองรับการตั้งค่าอัตราพอตเตอร์, ชื่อ, จับคู่รหัสผ่านผ่านคำสั่งเมื่อไม่ได้สร้างการเชื่อมต่อบลูทู ธ และพารามิเตอร์ชุดจะปิดและบันทึกหลังจากการเชื่อมต่อบลูทู ธ แล้วจะเปลี่ยนเป็นการส่งโดยอัตโนมัติ โหมดโหมดสอน การผลิตแพทช์จากโรงงานเพื่อให้แน่ใจว่าคุณภาพของแพทช์และชุดท่อหดความร้อนโปร่งใสกันฝุ่นและสวยงามและมีความสามารถในการป้องกันไฟฟ้าสถิตย์บางชนิด ลิงค์นี้เป็นทาสตั้งแต่ฟังก์ชั่นไปจนถึงคอมพิวเตอร์ที่หลากหลายพร้อมฟังก์ชั่นบลูทู ธ โฮสต์โทรศัพท์มือถือส่วนใหญ่ที่มี Bluetooth, PDA, PSP และขั้วต่ออัจฉริยะอื่น ๆ ตั้งแต่ระหว่างเครื่องไม่สามารถทำได้ คู่แข่งกับคู่ ความรู้สึกทั่วไป (สำคัญมาก): TXD: การส่งสิ้นสุดโดยทั่วไปหมายความว่าการส่งสิ้นสุดลงโดยปกติจะต้องเชื่อมต่อกับ RXD ของอุปกรณ์อื่น Rx RXD: ปลายการรับโดยทั่วไปหมายความว่าปลายการรับสัญญาณของตัวเองต้องเชื่อมต่อกับ TXD ของอุปกรณ์อื่น TXD เองก็คือการเชื่อมต่อกับ RXD ของอุปกรณ์เสมอ! การรับและการส่งด้วยตนเอง: Rxd เชื่อมต่อกับ Txd ของอุปกรณ์อื่น ๆ เมื่ออยู่ในการสื่อสารปกติดังนั้นหากคุณต้องการรับข้อมูลที่คุณส่งด้วยตัวเองตามคำแนะนำชื่อนั่นคือคุณจะได้รับข้อมูล ด้วยตัวคุณเอง, ว่า, Txd ของคุณเองเชื่อมต่อโดยตรงกับ Rxd, ซึ่งจะใช้ในการทดสอบไม่ว่าจะเป็นปกติที่จะส่งและรับ, วิธีที่เร็วที่สุดและง่ายที่สุดในการทดสอบ, เมื่อมีปัญหาลองดูก่อนว่าสินค้ามีปัญหาหรือไม่ แล้วก็เรียกว่าการทดสอบแบบวนซ้ำ HC-06: เอชซี-06 คุณสมบัติของสินค้า: 1, โมดูลหลักใช้ HC-06 จากโมดูล, อินเทอร์เฟซตะกั่วประกอบด้วย VCC, GND, TXD, RXD, ฟุตเอาต์พุต LED ที่สงวนไว้, ไมโครคอนโทรลเลอร์สามารถตัดสินได้ว่าบลูทู ธ ได้รับการเชื่อมต่อผ่านสถานะเท้านี้หรือไม่, หมุดคีย์บอร์ดไม่ถูกต้องสำหรับการวางทาส ไฟ led แสดงสถานะการเชื่อมต่อบลูทู ธ กะพริบหมายความว่าไม่มีการเชื่อมต่อบลูทู ธ ไฟคงที่แสดงว่าบลูทู ธ ได้รับการเชื่อมต่อและเปิดพอร์ต 3, แผ่นด้านล่างคือ 3.3V LDO, แรงดันไฟฟ้าอินพุตคือ 3.6~6V และปัจจุบันประมาณ 30mA เมื่อไม่จับคู่, ประมาณ 10mA หลังจากจับคู่และห้ามใช้แรงดันไฟฟ้าอินพุตเกิน 7V! 4, อินเทอร์เฟซระดับ 3.3V, สามารถเชื่อมต่อโดยตรงกับไมโครคอนโทรลเลอร์ต่างๆ (51, AVR, PIC, ARM, MSP430 ฯลฯ), ไมโครคอนโทรลเลอร์ 5V สามารถเชื่อมต่อโดยตรงไม่มี Max232 หรือไม่สามารถผ่าน Max232! รับประกันระยะทางที่มีประสิทธิภาพ 10 เมตรในพื้นที่เปิดโล่งคือ 10 เมตรมากกว่า 10 เมตรเป็นไปได้เช่นกัน แต่คุณภาพของการเชื่อมต่อจากระยะทางนี้ไม่รับประกัน เมื่อใช้เป็นพอร์ตอนุกรมแบบ Full-Duplex 6 หลังการจับคู่เมื่อใช้เป็นพอร์ตอนุกรมแบบ Full-Duplex ไม่จำเป็นต้องรู้โปรโตคอลบลูทู ธ แต่รองรับบิตข้อมูล 8 บิตเท่านั้นบิตหยุด 1 บิตรูปแบบการสื่อสารที่ไม่มีการสอบเทียบแม้แต่รูปแบบการสื่อสารที่ไม่มีการสอบเทียบ รูปแบบการสื่อสารที่ใช้กันมากที่สุดไม่รองรับรูปแบบอื่น ๆ. 7, รองรับการตั้งค่าอัตราพอตเตอร์, ชื่อ, จับคู่รหัสผ่านผ่านคำสั่งเมื่อไม่ได้สร้างการเชื่อมต่อบลูทู ธ และพารามิเตอร์ชุดจะปิดและบันทึกหลังจากการเชื่อมต่อบลูทู ธ แล้วจะเปลี่ยนเป็นการส่งโดยอัตโนมัติ โหมดโหมดสอน การผลิตแพทช์จากโรงงานเพื่อให้แน่ใจว่าคุณภาพของแพทช์และชุดท่อหดความร้อนโปร่งใสกันฝุ่นและสวยงามและมีความสามารถในการป้องกันไฟฟ้าสถิตย์บางชนิด ลิงค์นี้เป็นทาสตั้งแต่ฟังก์ชั่นไปจนถึงคอมพิวเตอร์ที่หลากหลายพร้อมฟังก์ชั่นบลูทู ธ โฮสต์โทรศัพท์มือถือส่วนใหญ่ที่มี Bluetooth, PDA, PSP และขั้วต่ออัจฉริยะอื่น ๆ ตั้งแต่ระหว่างเครื่องไม่สามารถทำได้ คู่แข่งกับคู่ ความรู้สึกทั่วไป (สำคัญมาก): TXD: การส่งสิ้นสุดโดยทั่วไปหมายความว่าการส่งสิ้นสุดลงโดยปกติจะต้องเชื่อมต่อกับ RXD ของอุปกรณ์อื่น Rx RXD: ปลายการรับโดยทั่วไปหมายความว่าปลายการรับสัญญาณของตัวเองต้องเชื่อมต่อกับ TXD ของอุปกรณ์อื่น TXD เองก็คือการเชื่อมต่อกับ RXD ของอุปกรณ์เสมอ! การรับและการส่งด้วยตนเอง: Rxd เชื่อมต่อกับ Txd ของอุปกรณ์อื่น ๆ เมื่ออยู่ในการสื่อสารปกติดังนั้นหากคุณต้องการรับข้อมูลที่คุณส่งด้วยตัวเองตามคำแนะนำชื่อนั่นคือคุณจะได้รับข้อมูล ด้วยตัวคุณเอง, ว่า, Txd ของคุณเองเชื่อมต่อโดยตรงกับ Rxd, ซึ่งจะใช้ในการทดสอบไม่ว่าจะเป็นปกติที่จะส่งและรับ, วิธีที่เร็วที่สุดและง่ายที่สุดในการทดสอบ, เมื่อมีปัญหาลองดูก่อนว่าสินค้ามีปัญหาหรือไม่ แล้วก็เรียกว่าการทดสอบแบบวนซ้ำ
