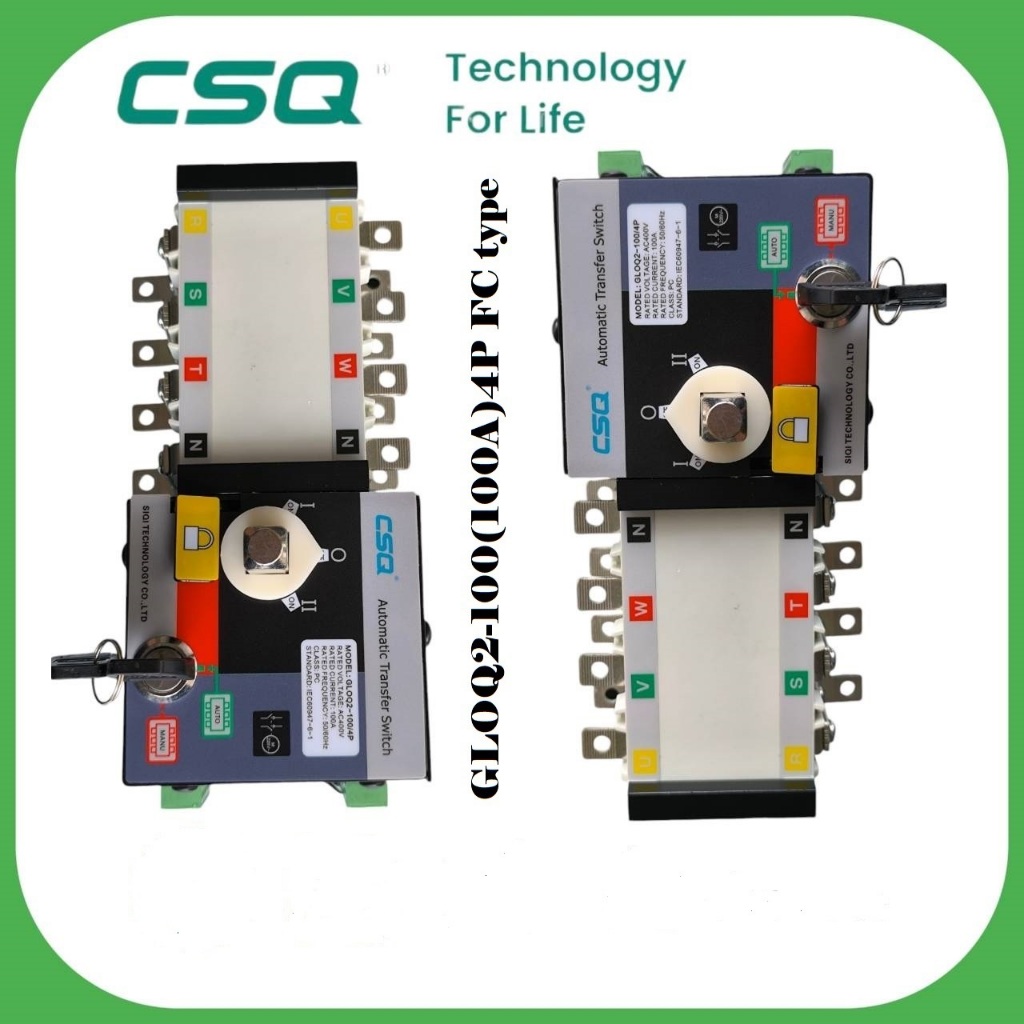

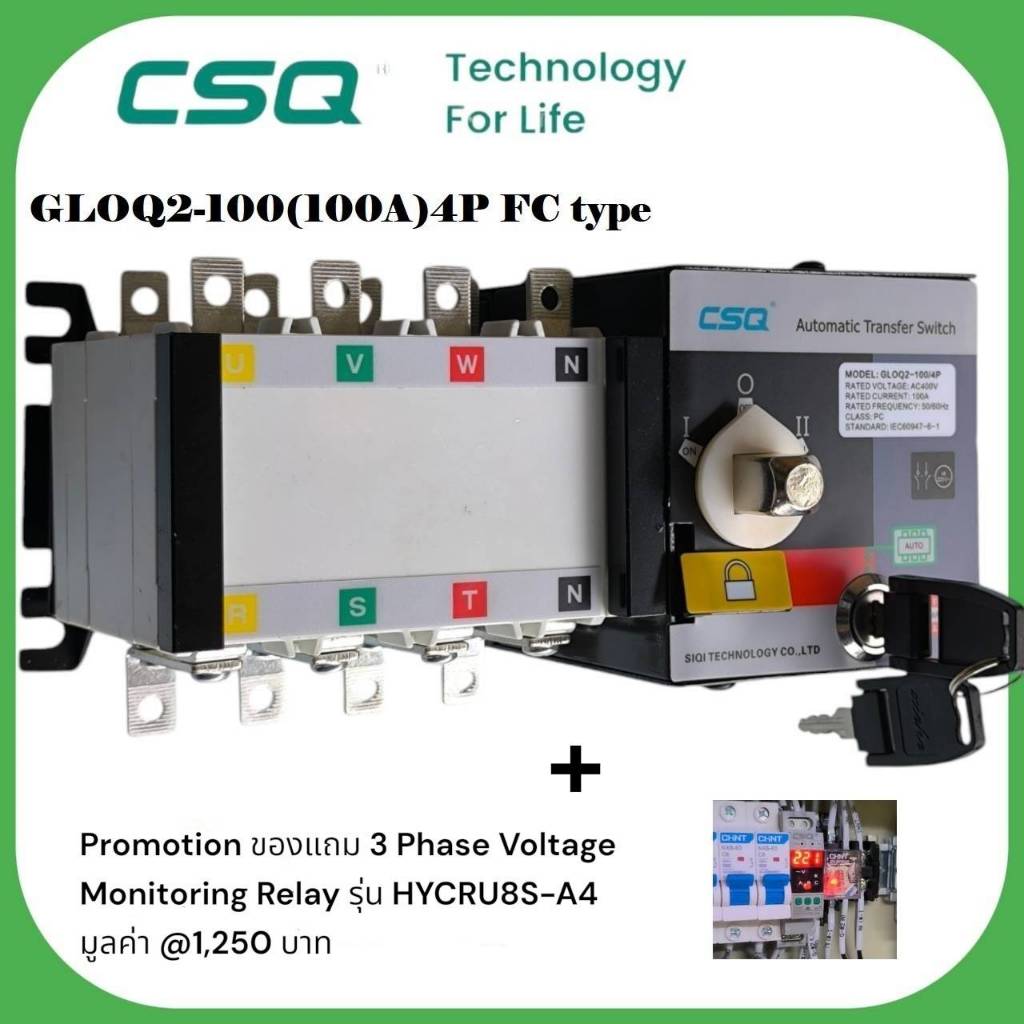

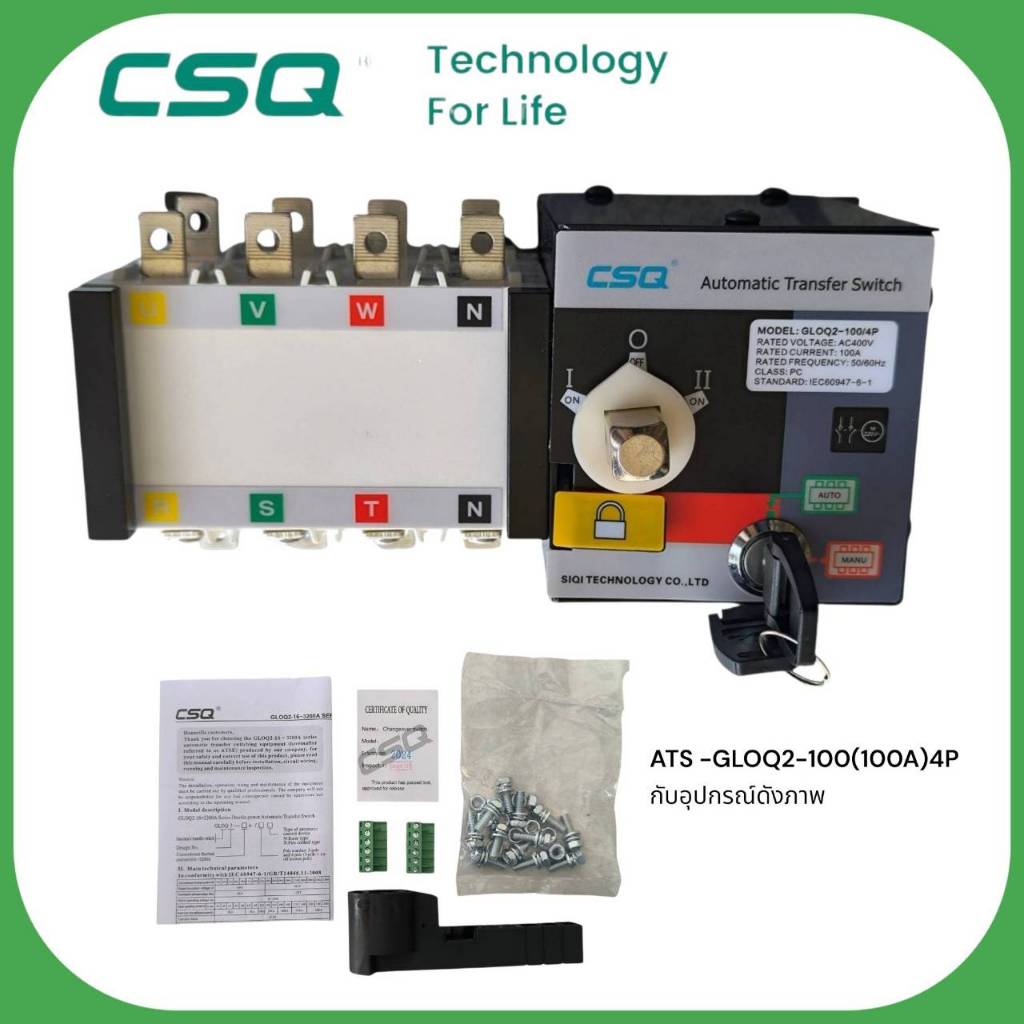

ATS ยี่ห้อ CSQ รุ่น GLOQ2-100(63A)4Pสวิตซ์สลับเปลี่ยนแหล่งจ่ายไฟฟ้าอัตโนมัติ ขนาด ุ63A/4P

ATS CSQ : GLOQ2-100-630A(63A)4Pสวิตซ์สลับเปลี่ยนแหล่งจ่ายไฟฟ้าอัตโนมัติ ขนาด ุ63A-630/4P Fire Control type. ทางร้านเป็นตัวแทนจำหน่ายจากปี 2013 จนถึง ปัจุปัน เอทีเอสนำเข้ามาทุกรุ่นและทดสอบก่อนจำหน่าย วิเคราะห์ปัญหาการทำงานของตัวเอทีเอส ATS เป็นชนิด Double Throw switch ,เป็น ATS แบบ 2 In one เป็นทั้งระบบ Automatic และทำงานด้วยมือได้ กรณีระบบ Automatic ชำรุดเสียหาย กระบวนการผลิตตามมาตราฐาน Follow up IEC-60947-6-1 เอทีเอสผ่านมาตาฐานการผลิต CE CC,CB,CCC,CNAS ,ISO-9001 ใช้เวลาในการสลับเปลี่ยนจ่ายไฟฟ้า (Switching Time) <1.6 Sec.-3 Sec เอทีเอสสลับเปลี่ยนแหล่งจ่ายหมุนจากตำแหน่ง# 1 ไปยัง Off และ ตำแหน่งที่ #2 สามารถจ่ายไฟฟ้าสำรองตามมาตราฐานการจ่ายไฟฟ้าในประเทศไทยได้คือไม่เกิน 10 Sec. หลังจากไฟฟ้าหลักดับไป (Normal power) ATS Moddel GLOQ2 เป็นรุ่น นิยม ,สลับเปลี่ยนแหล่งจ่ายเร็ว เอทีเอสขนาดใหญ่ๆใช้เวลาในการสลับเปลี่ยนแหล่งจ่ายไม่เกิน <3 Sec. ประโยชน์ของการประยุกต์ใช้เอทีเอส 2 -3 แหล่งจ่ายมีอะไรบ้าง 1.ใช้ไฟฟ้าหลวงเป็นไฟฟ้าหลักและไฟฟ้าสำรองด้วยเครื่องกำเนิดไฟฟ้า 2.ใช้ไฟฟ้าจากโซล่าเซลส์เป็นไฟฟ้าหลักสำรองด้วยการไฟฟ้า (การประยุกต์ใช้เอทีเอสขึ้นอยู่กับผู้ชำนาญงานงานระบบโซลาร์เซลส์) 3.ใช้ไฟฟ้าหลวงชุดที่ 1 เป็นไฟฟ้าหลัก ใช้ไฟหลวงชุดที่ 2 เป็นไฟฟ้าสำรอง ( ระบบไฟฟ้าเป็น 2 Feeder Redundance กันได้) 4..ใช้ไฟฟ้าหลวงชุดที่ 1 เป็นไฟฟ้าหลัก ต่อเข้าด้าน Input UPS#1 ไฟฟ้าหลวงชุดที่ 2 ต่อเข้า Input UPS#2 (ใช้กรณีซ่อมบำรุง UPS) 5.ใช้ไฟฟ้าหลวงชุด ที่ 1 เป็นไฟฟ้าหลัก สำรองไฟฟ้าด้วยเครื่องกำเนืดไฟฟ้าเครื่องที่# 1 และ สำรอง #2 ด้วยเครื่องกำเนิดไฟฟ้าเครื่องที่ #2 (กรณ๊เครื่องกำเนิดไฟฟ้าตัวที่ #1 ชำรุดเสียหาย) 6.ใช้ไฟฟ้าจากเครื่องกำเนิดไฟฟ้าตัวที่#1 เป็นไฟฟ้าหลัก ไฟฟ้าจากเครื่องกำเนิดไฟฟ้าตัวที่#2 เป็นไฟฟ้าสำรอง 7.ใช้ไฟฟ้าจากเครื่องกำเนิดไฟฟ้า (Bio gas) เป็นไฟฟ้าหลัก และไฟฟ้าจากการไฟฟ้าเป็นไฟฟ้าสำรอง 8.ใช้ไฟฟ้าจากโซล่าเซลส์เป็นไฟฟ้าหลัก และไฟฟ้าจากเครื่องกำเนิดไฟฟ้าเป็นไฟสำรอง 9.ใช้ไฟฟ้าจากเครื่องกำเนิดไฟฟ้า (Bio gas) เป็นไฟฟ้าหลัก และไฟฟ้าจากเครื่องกำเนิดไฟฟ้า (Bio gas) เป็นไฟสำรอง # 1 การไฟฟ้าสำรอง #2 10.ใช้ไฟฟ้าหลวงต่อเข้ากับ Voltage Stabilizer เป็นไฟฟ้าหลัก และ ไฟฟ้าหลวงเป็นไฟฟ้าสำรอง (กรณีมีแหล่งจ่ายเดียว) 11.ใช้ไฟฟ้าหลวงเป็นไฟฟ้าหลัก และ สำรองไฟฟ้าด้วย UPS (กรณีมีแหล่งจ่ายเดียว) 12.ใช้ไฟฟ้าหลวงเป็นไฟฟ้าหลักต่อกลับ Auto transformer ปรับ Tap แรงดันไฟฟ้า (ประยุกต์ใช้ เอทีเอสปรับ Tap แรงดันไฟ้า) การแก้ไขดัดแปลงผิดหลักทางวิศวกรรมไฟฟ้า ควรปรึกษาวฺฺิศวกร ผู้เชี่ยวชาญในงานนั้นๆ ก่อนเริ่มงานครับ ATS- Basic type : เป็นเอทีเอสรุ่นพื้นฐาน วงจรควบคุมต่อร่วม Bus bar ของตัวเอทีเอส ระบบควบคุมไม่สามารถควบคุมได้ทำงานด้วยตัวเอง ATS จะหมุนสลับเปลี่ยนแหล่งจ่ายไฟฟ้าไปมาด้วยแรงดันเป็นหลัก หากระบบไฟฟ้าไม่สเถียรเอทีเอสจะหมุนกลับไปกลับมา โดยที่เราไม่สามารถควบคุมได้ ATS- Fire Control type: เป็นเอทีเอสรุ่น แยกวงจรอิสระ ต่อร่วมอุปกรณ์ควบคุมภายนอกได้ ควบคุมระยะไกลได้ เช่น ATS Controller module. ,Genset Controller module ,AMF module. ติดตั้งระบบป้องกันเพิ่มเติมได้ เช่น Auto Off Function. (กรณีระบบไฟฟ้าไม่มีระบบป้องกัน) Shut Trip Circuit Breaker -ของ MCCB เป็นระบบป้องกันได้ หรือ ติดตั้ง Coil shut trip CB เพิ่มเติม ATS Controller module.เป็นอุปกรณ์ควบคุมการทำงานของตัวเอทีเอส อุปกรณ์ภายในใช้ Microprocessor (Chip) ที่ทันสมัย มีความแม่นยำสูง สามารถตั้งค่า Parameter ได้ จากทางหน้าจอ หรือ Computor หรือ Note book Genset Controller module.เป็นอุปกรณ์ควบคุมการทำงานของตัวเอทีเอส และเครื่องปั่นไฟ และอื่นๆ อุปกรณ์ภายในใช้ Microprocessor (Chip) มีความแม่นยำสูง ตั้งค่าการทำงานร่วมกับอุปกรณ์ป้องกันของเครื่องปั่นไฟได้ AMF Module.เกรดสูงกว่า Genset Controller Module. ตัวเดียวควบคุมได้หมด เช่น ATS ,Engine,Instrment Device,ขึ้นอยู่กับการเลือกใช้ให้เหมาะสมกับงาน หรือหน้างาน ขนาด การออกแบบจากวิศวกร หรือ ผู้เชี่ยวชาญในงาน หากมีข้อสงสัยประการใดทางร้านพอจะให้คำแนะนำเพิ่มเติมได้ครับ ทางร้านรับประกันสินค้า 1 ปี ( เนื่องจากสินค้าเสียหายนะครับ หากลูกค้านำไปต่อผิดหรือใช้เกินโหลด แล้วเสียหายทางร้านขอสงวนสิทธิ์ในการประกันสินค้านะครับ ) ATS -Automatic Transfer Switch MTS-Manual Transfer switch
