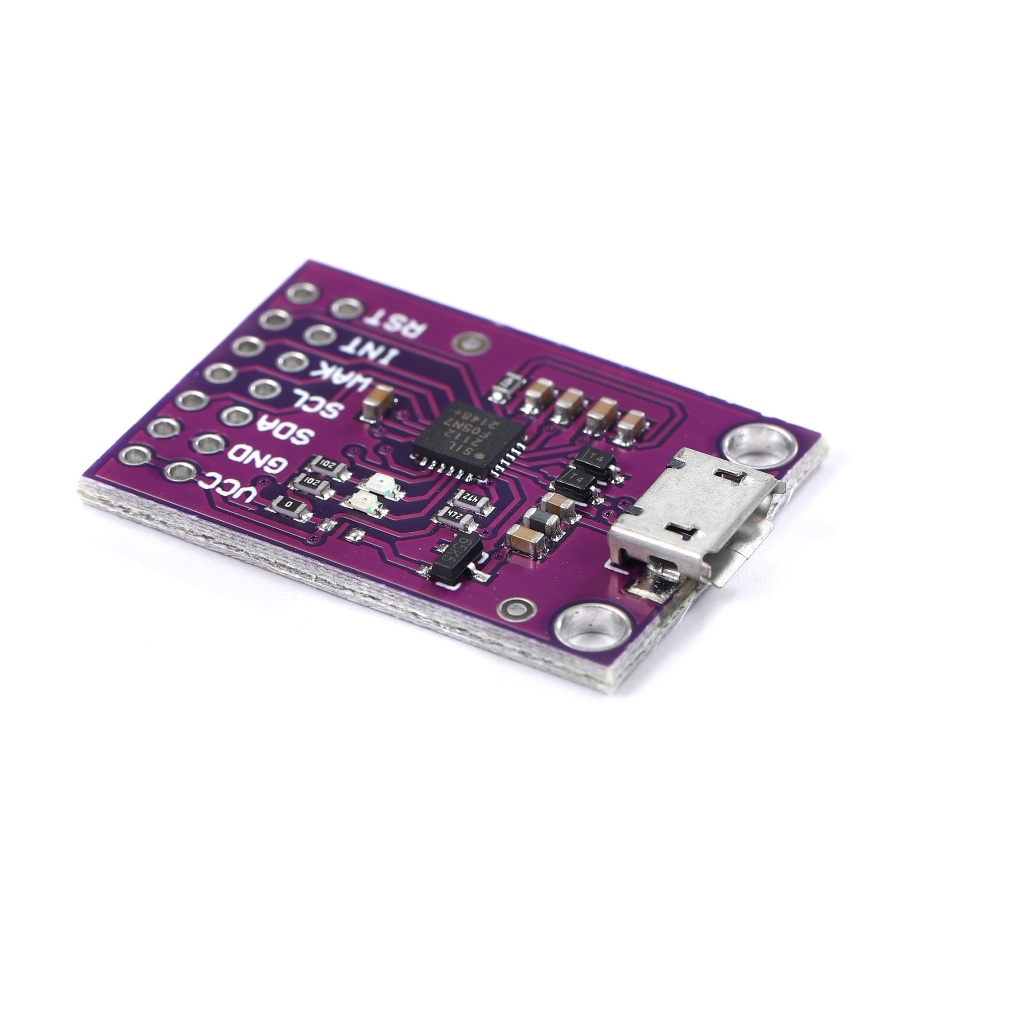

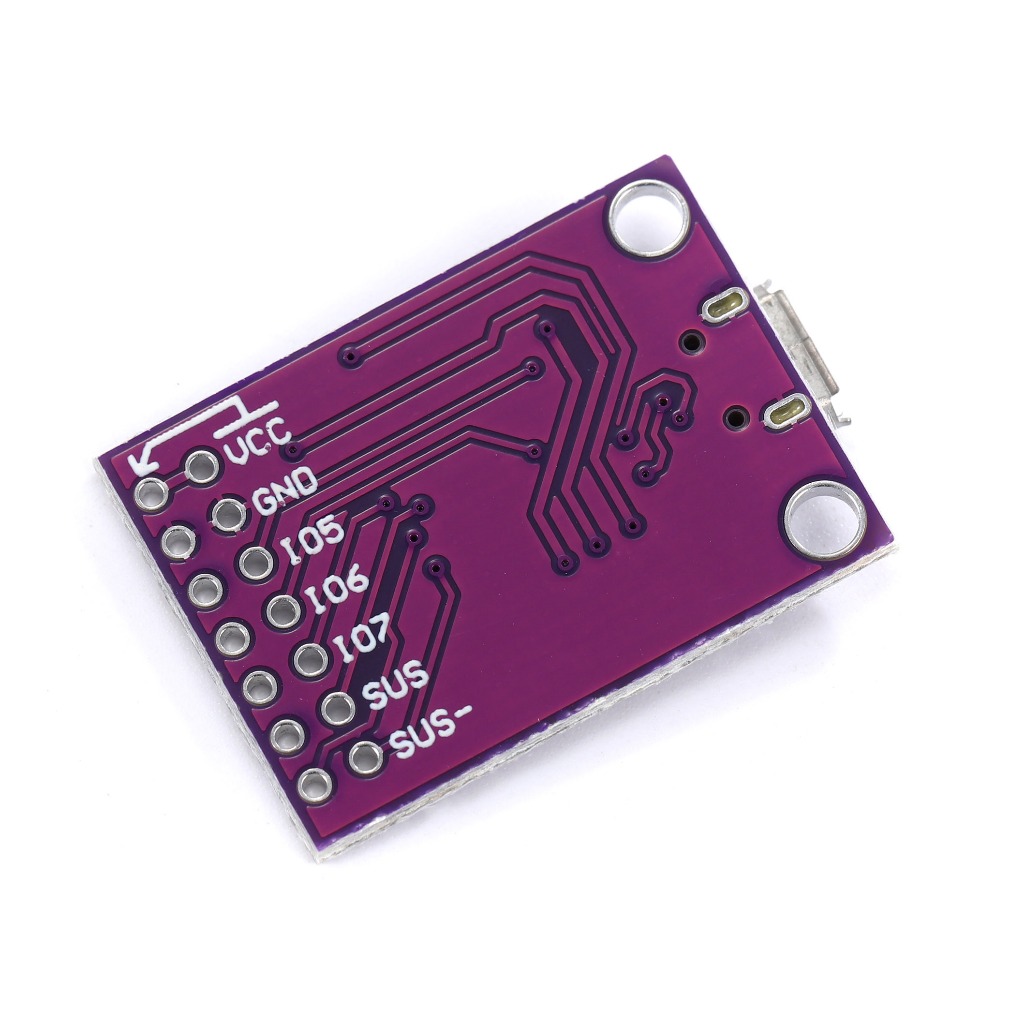

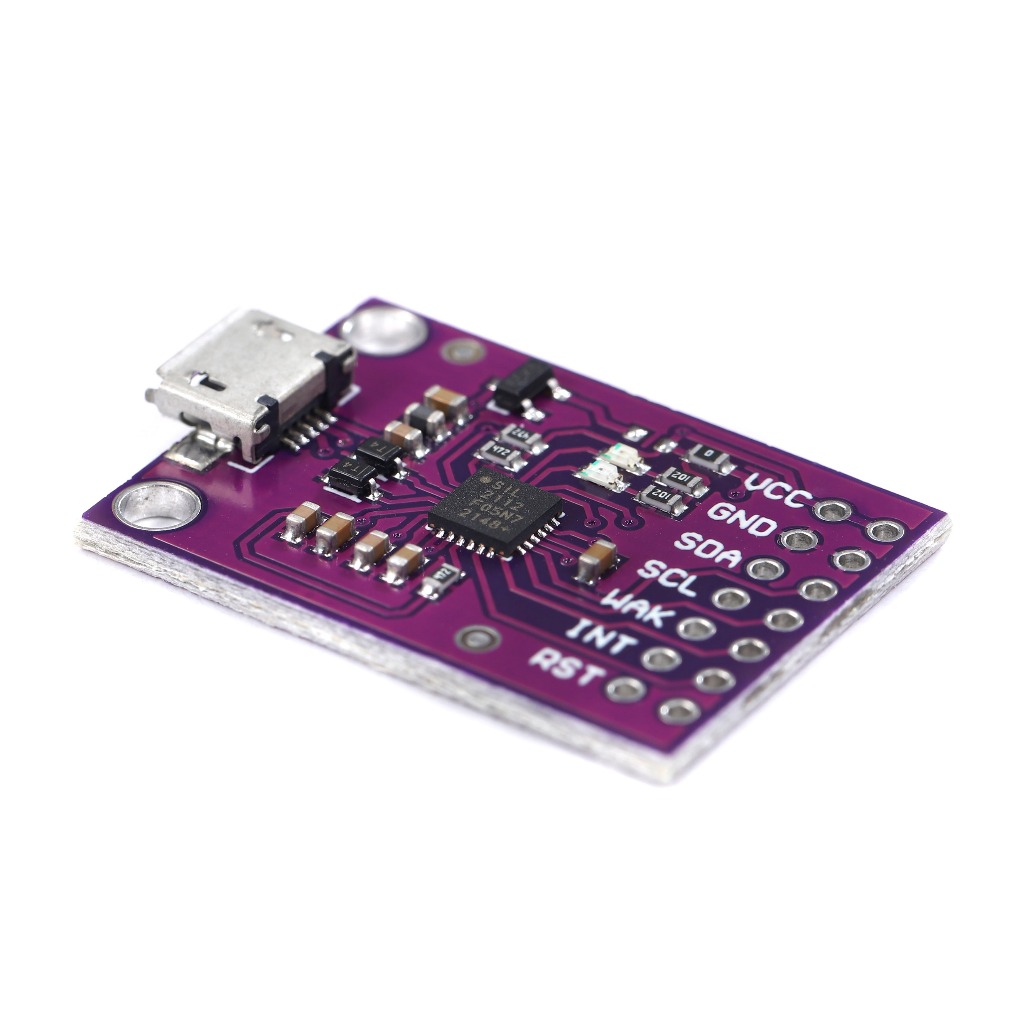

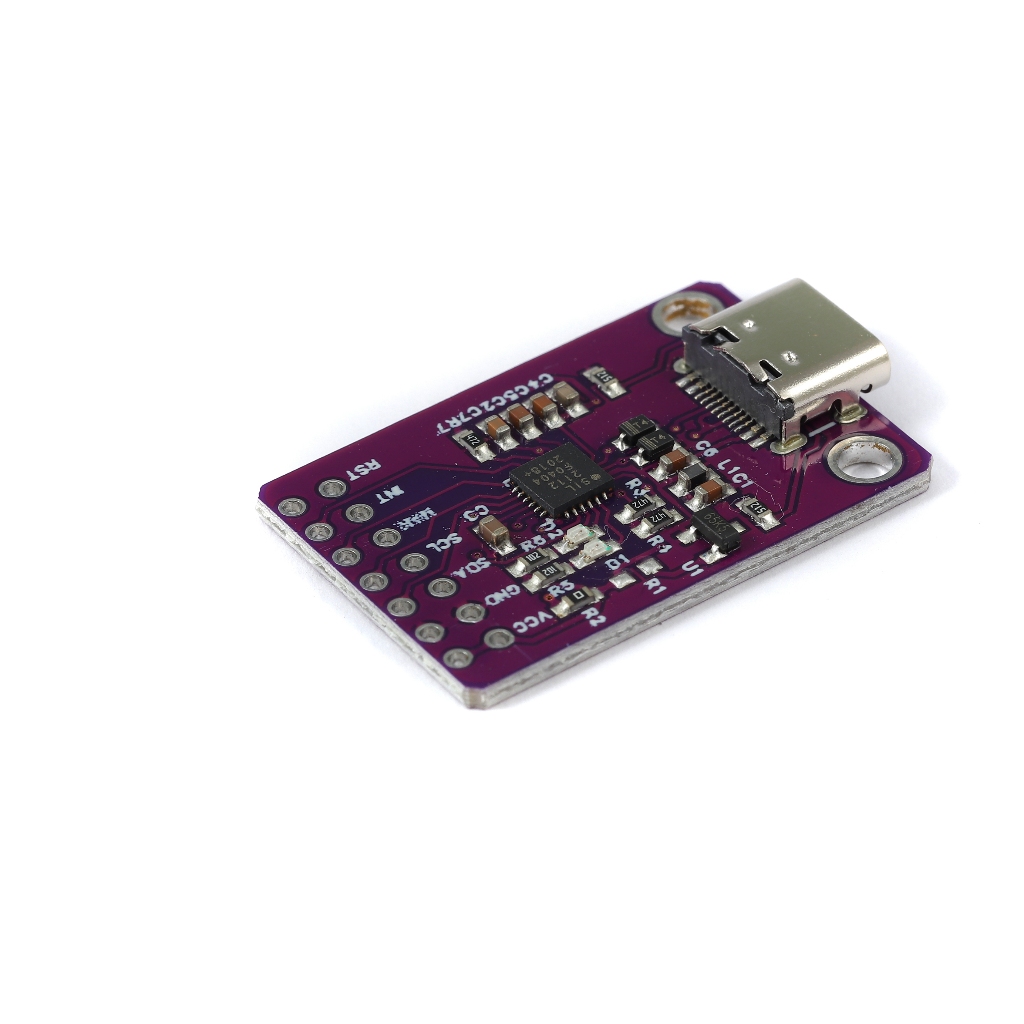

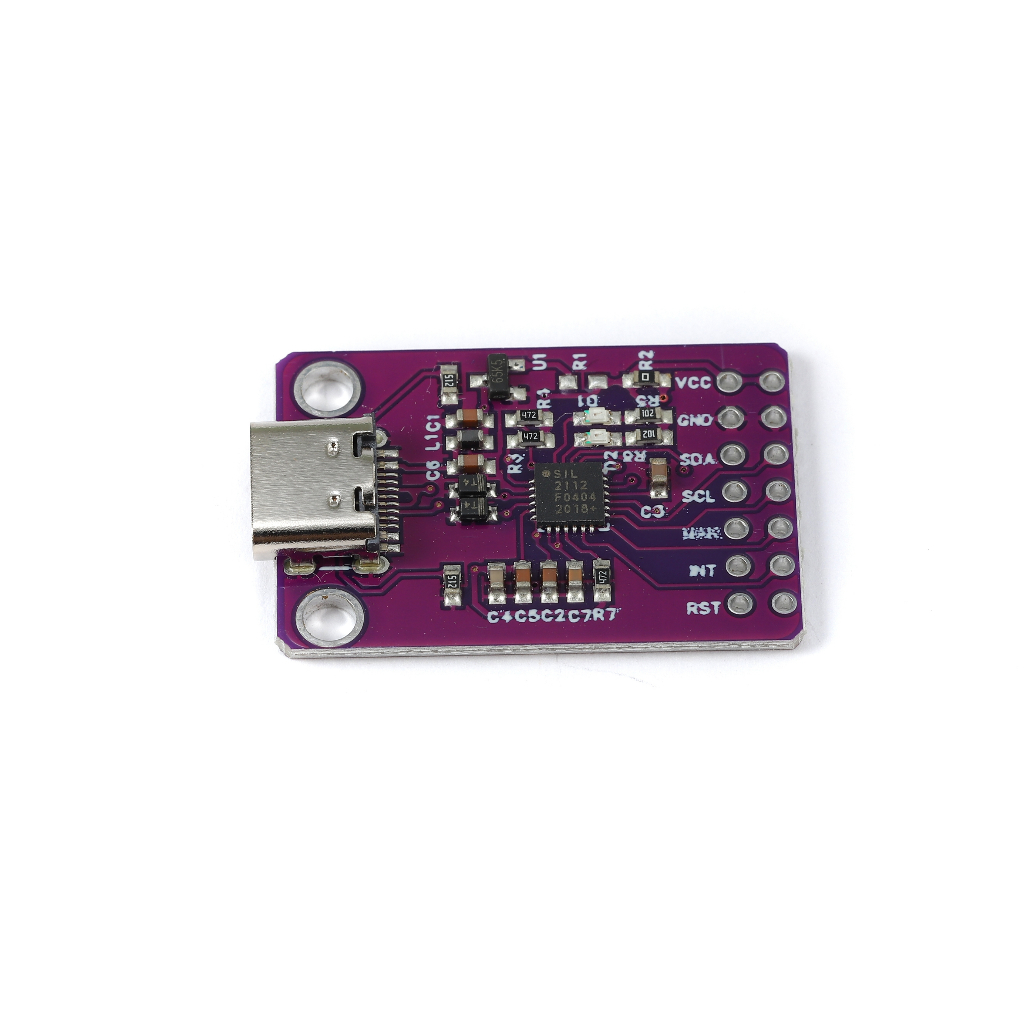

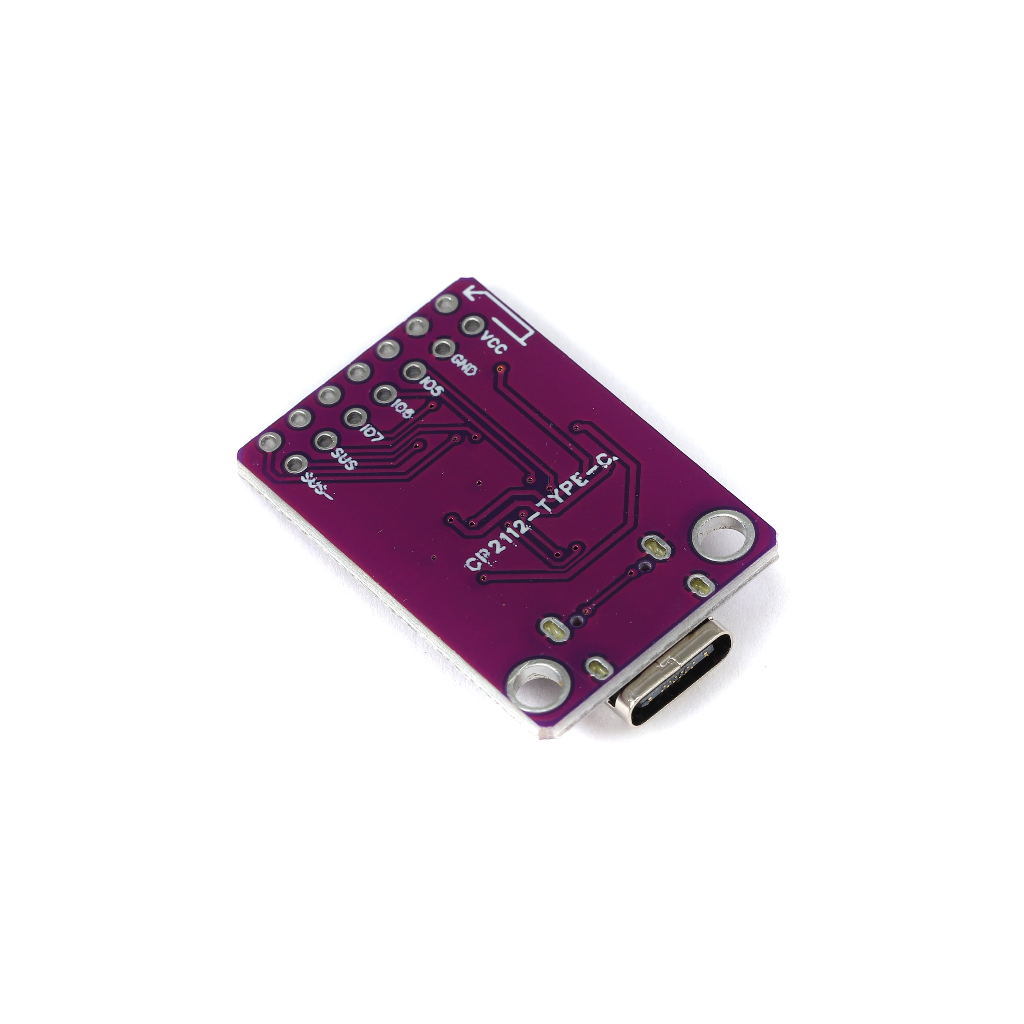

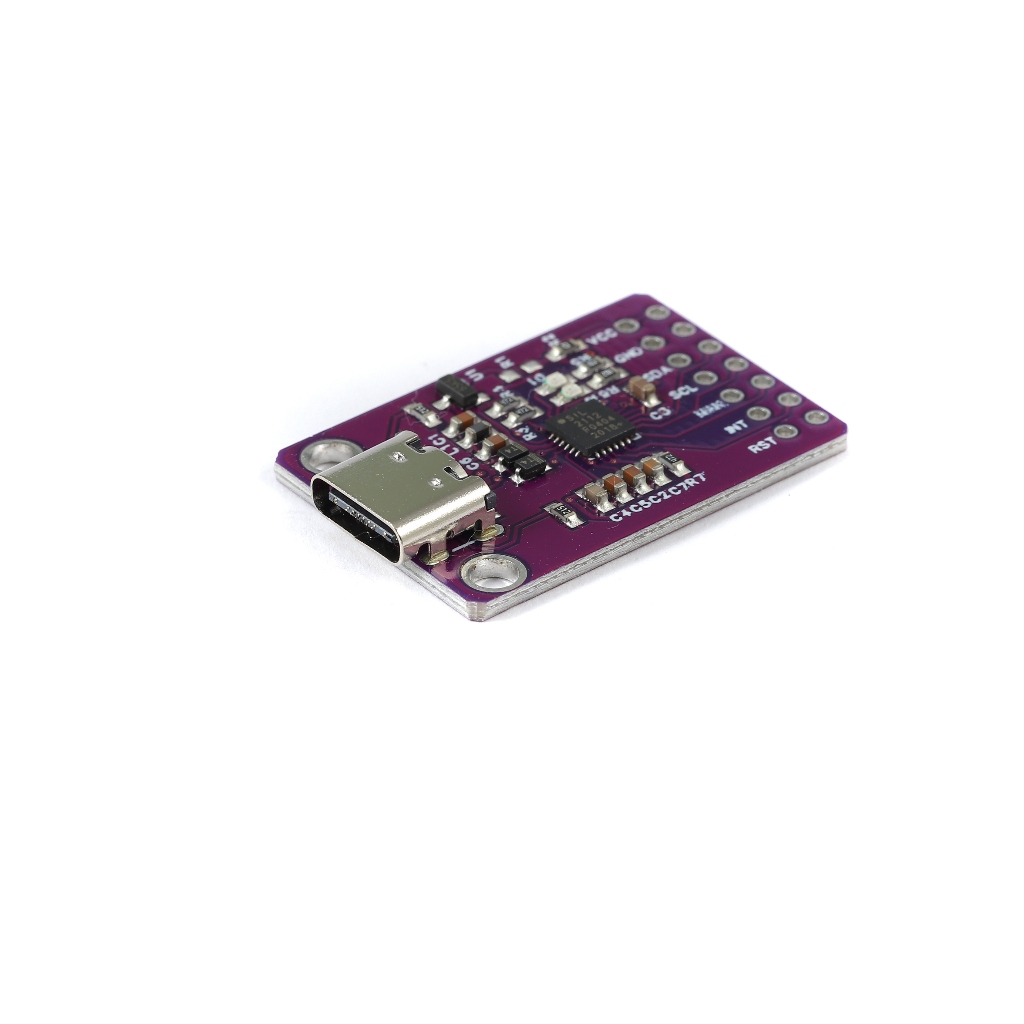

Cp2112 USB ถึง SMBus/I2C โมดูล USB ถึง I2C/CCS811 บอร์ดทดสอบการสื่อสารชิปเดิม

คุณสมบัติของสินค้า: CP2112 ตัวควบคุม USB แบบบูรณาการสูงไปยังตัวควบคุมสะพาน SMBus รวมตัวควบคุมฟังก์ชัน USB2.0 แบบเต็มความเร็วตัวรับส่งสัญญาณ USB และพิน 8 GP10 สามารถเลือกตัวเลือกการปรับแต่งและการกำหนดค่าทั้งหมดผ่านตัวกำหนดค่าที่เรียบง่ายแบบ GUI และมาตรฐาน HID -อุปกรณ์ประเภทไม่ต้องการพัฒนาเฟิร์มแวร์และไดรเวอร์ที่ซับซ้อนและอุปกรณ์ CP2112 สามารถเชื่อมต่อ USB ได้อย่างรวดเร็วโดยมีการทำงานพัฒนาน้อยที่สุด พารามิเตอร์ผลิตภัณฑ์: 1.แหล่งจ่ายไฟบัส USB 4.0 ย่อย 5.25V 2.แหล่งจ่ายไฟด้วยตนเอง 3.0 ถึง 3.6V, I / O แรงดันไฟฟ้า 1.8V ถึง VDD 3.อุณหภูมิในการทำงาน: -40℃~85℃ 4.เพิ่มวงจรรีเซ็ตจุดบนชิปตัวควบคุมแรงดันไฟฟ้าบนชิป: เอาต์พุต 3.45V 5.สอดคล้องกับข้อกำหนด USB 2.0 มาตรฐาน; ความเร็วเต็ม (12Mbps) 6.สถานะการแขวน USB รองรับการแขวน USB ผ่านขาแขวน 7.รอมตั้งโปรแกรมแบบใช้แล้วทิ้ง 194 ไบต์ในตัวสำหรับจัดเก็บข้อมูลผลิตภัณฑ์ที่ปรับแต่งได้ บัฟเฟอร์ข้อมูล 8.512 Bytes SMBus ที่อยู่อุปกรณ์ความเร็วนาฬิกาที่กำหนดค่าได้ 7 บิต ได้แก่ ที่อยู่อุปกรณ์ CP2112 9.Windows, Mac และ Linux HID ไปยัง SMBus Library API สำหรับการพัฒนาแอปพลิเคชันที่รวดเร็วข้อมูลจำเพาะอินเทอร์เฟซการเข้าถึงแบบเปิด สามารถกำหนดค่า Gpios 10.8 เพื่ออินพุต / เอาต์พุตและเสารั่วของวงจรเปิด / ประเภท Push-Pull, เอาต์พุตนาฬิกาที่กำหนดค่าได้ 48MHz ถึง 94KHZ สำหรับอุปกรณ์ภายนอก, อ่าน / เขียนอุปกรณ์ SMBus เพื่อเปลี่ยนไฟ LED 11.สนามแอปพลิเคชัน: คอนโทรลเลอร์แบบพกพา, ดองเกิล USB, บันทึกข้อมูล
