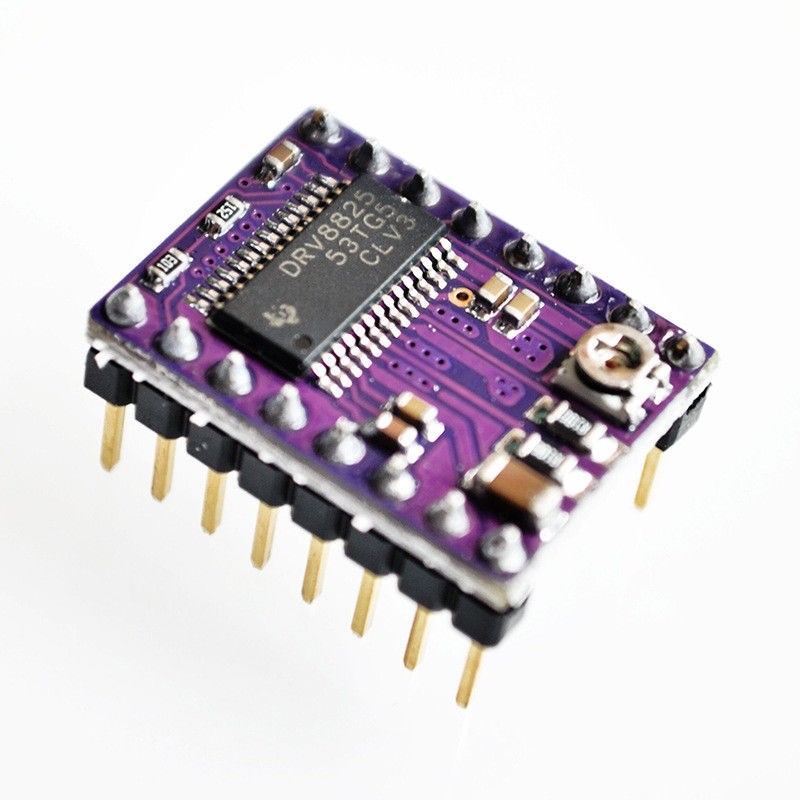

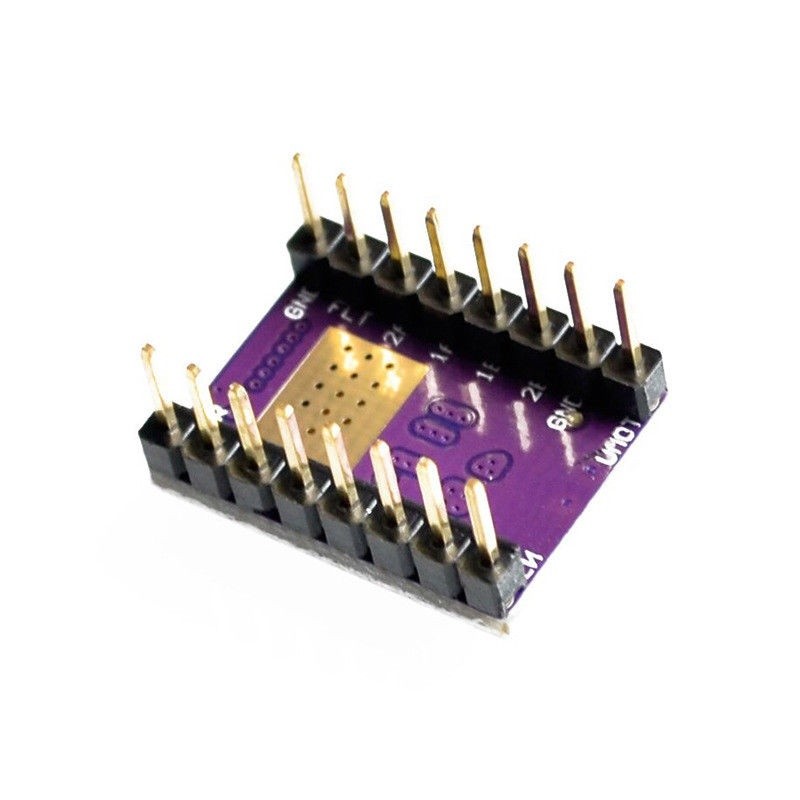

Drv8825 Stepper Motor Driver Module สําหรับเครื่องพิมพ์ 3D RepRap StepStick สําหรับ Arduino

ผู้ให้บริการขับขี่มอเตอร์สเต็ปเปอร์ DRV8825 เป็นบอร์ดฝ่าวงล้อมสำหรับผู้ให้บริการขับขี่มอเตอร์แบบสเต็ปเปอร์ DRV8825 ของ TI สำหรับไดรเวอร์มอเตอร์สเต็ปเปอร์สองขั้วแบบไมโครสตีป DRV8825 โมดูลนี้มีพินเอาต์และอินเทอร์เฟซที่เกือบจะเหมือนกับบอร์ดขับเคลื่อนมอเตอร์สเต็ปเปอร์ A4988 ของเราดังนั้นจึงสามารถใช้แทนบอร์ดแบบดรอปอินประสิทธิภาพสูงสำหรับบอร์ดเหล่านั้นในการใช้งานหลายประเภท Drv8825 มีคุณสมบัติการ จำกัด กระแสไฟฟ้ากระแสเกินและอุณหภูมิเกินที่ปรับได้และความละเอียดไมโครสเต็ปหกความละเอียด (ลงไปที่ 1/32 ขั้นตอน) ทำงานตั้งแต่ 8.2-45 V และสามารถส่งมอบได้ถึงประมาณ 1.5 A ต่อเฟสโดยไม่มีแผ่นระบายความร้อนหรือการไหลของอากาศที่ถูกบังคับ (พิกัดได้ถึง 2.2 A ต่อขดลวดที่มีการระบายความร้อนเพิ่มเติมเพียงพอ) คุณสมบัติของฟีเจอร์ต่างๆ 1.อินเทอร์เฟซการควบคุมขั้นตอนและทิศทางที่เรียบง่าย 2.ความละเอียดขั้นตอนที่แตกต่างกันหกแบบ: ขั้นตอนเต็มขั้นตอนครึ่งขั้นตอน 1/4 ขั้นตอน 1/8 ขั้นตอน 1/16 ขั้นตอนและ 1/32 ขั้นตอน 3.การควบคุมกระแสไฟฟ้าที่ปรับได้ช่วยให้คุณตั้งค่ากระแสไฟฟ้าสูงสุดด้วยโพเทนชิออมิเตอร์ซึ่งช่วยให้คุณใช้แรงดันไฟฟ้าเหนือแรงดันไฟฟ้าของมอเตอร์สเต็ปเปอร์เพื่อให้ได้อัตราก้าวที่สูงขึ้น แรงดันไฟฟ้าสูงสุด 4.45 V 5.ตัวควบคุมในตัว (ไม่จำเป็นต้องใช้แรงดันไฟฟ้าภายนอก) 6.ระบบ 3.3 V และ 5 V สามารถต่อเข้ากับระบบ 3.3 V ได้โดยตรง 7.การปิดเครื่องด้วยความร้อนอุณหภูมิสูงเกินไปการปิดเครื่องด้วยกระแสไฟฟ้าเกินและตัวล็อคแรงดันไฟฟ้าต่ำ 8.การป้องกันที่สั้นถึงกราวด์และการป้องกันการโหลดสั้น ๆ พีซีบีทองแดง 9.4 ชั้น 2 ออนซ์เพื่อการกระจายความร้อนที่ดีขึ้น 10.แผ่นพื้นบัดกรีสัมผัสใต้ IC ของไดรเวอร์ที่ด้านล่างของ PCB 11.ขนาดโมดูลพินเอาต์และอินเทอร์เฟซตรงกับผู้ให้บริการขับขี่สเต็ปเปอร์มอเตอร์ A4988 ของเราในทุกประการ (ดูด้านล่างของหน้านี้สำหรับข้อมูลเพิ่มเติม) แพคเกจรวม: โมดูลไดรเวอร์มอเตอร์สเต็ปเปอร์ DRV8825 ขนาด 1x1 ชิ้นโมดูลเครื่องพิมพ์ 3D RAMPS1.4 RepRap StepStick
