Reprap เตียงอุ่นเครื่องพิมพ์ 3d แผงวงจรแรงดันไฟฟ้าคู่ MK2b รองรับเตียงอุ่น 12v, 24v

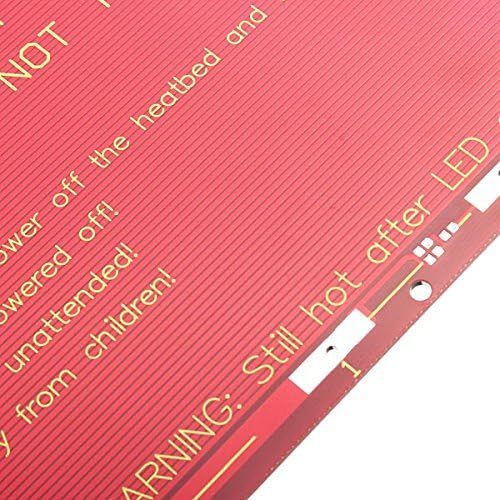

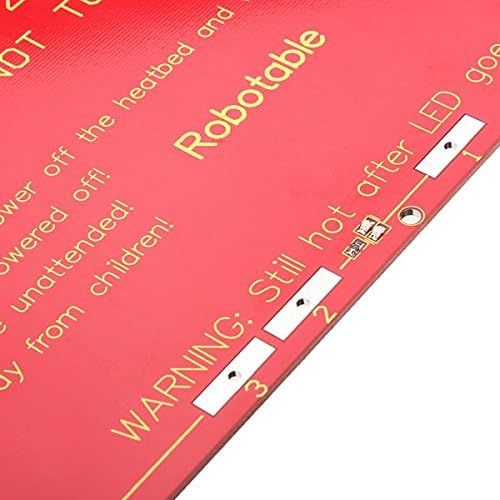

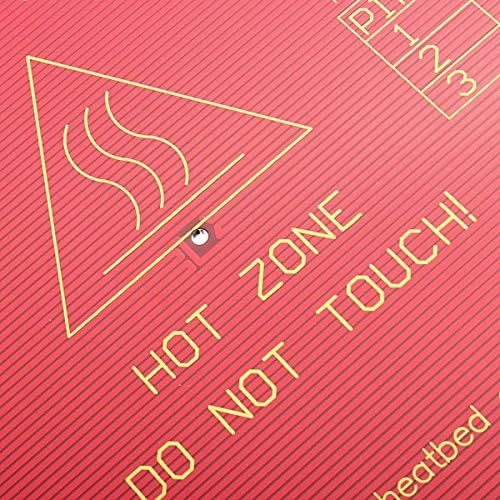

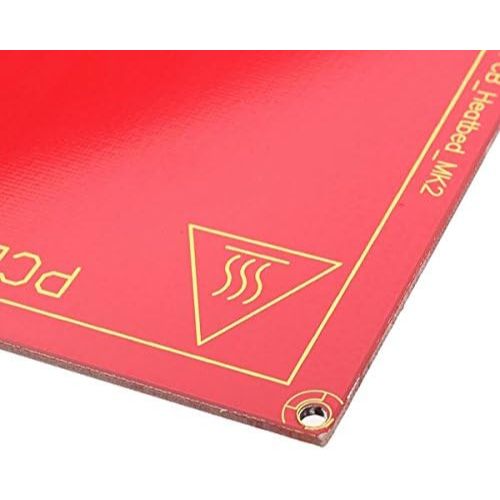

รายละเอียดกราฟิก คุณสมบัติ: 1. สามารถเชื่อมต่อแหล่งจ่ายไฟ 12V 24 ได้ตามต้องการ 2. บอร์ดสองด้านไม่มีสายไฟอีกด้านหนึ่งความร้อนสม่ำเสมอผลการพิมพ์ที่ราบรื่น 3. สายไฟไม่แยกความแตกต่างระหว่างขั้วบวกและขั้วลบสายไฟฟรี รายงานการทดสอบ: 12v เชื่อมต่อ 12V ปัจจุบัน 9.8A เมื่ออุณหภูมิสูงขึ้นกระแสไฟฟ้าจะลดลงเหลือ 8.8A (ความรู้ทางกายภาพเล็กน้อย: ความต้านทานเพิ่มขึ้นตามอุณหภูมิ) เชื่อมต่อ 24V กระแสไฟฟ้าตามทฤษฎีน้อยกว่า 5A กระแสไฟฟ้าตามทฤษฎีมีค่าน้อยกว่า 5A แนะนำอย่างเป็นทางการ http://reprap.org/wiki/Heated_Bed หากใช้ 24V กระแสไฟมีขนาดใหญ่มากในขณะนี้หลอด MOS จะร้อนขึ้นอย่างจริงจังและง่ายต่อการเผาไหม้เนื่องจากอุณหภูมิสูง นอกจากนี้ยังจำเป็นต้องพิจารณาว่าแหล่งจ่ายไฟเพียงพอหรือไม่ แหล่งจ่ายไฟที่มีกำลังไฟสูงถึง 576W มีราคาแพงมาก หากแหล่งจ่ายไฟไม่เพียงพออาจส่งผลต่อการทำงานปกติของอุปกรณ์อื่น ๆ เช่นมอเตอร์ แล้วก็ใส่ใจด้วยนะคะว่าลวดจะร้อนและนิ่มเพราะหนาไม่พอรึเปล่า? เวอร์ชันใหม่ mk2b: เมื่อเทียบกับ Mk2a เวอร์ชันใหม่การอัปเกรดหลักคือแหล่งจ่ายไฟคู่ 12V 24V วิธีการเชื่อมต่อ 12V: สายหนึ่งเชื่อมต่อกับ 1 สายสายอื่นเชื่อมต่อกับ 2 และ 3 ในเวลาเดียวกัน วิธีการเชื่อมต่อ 24V: สายหนึ่งเชื่อมต่อกับ 2 สายอีกสายเชื่อมต่อกับ 3 (1 สายลอยเหลือ) การอ้างอิงข้อมูลอย่างเป็นทางการ ขนาด 214 มม. x 214 มม ลามิเนต FR4 1.6 + -0.15 มม. ทองแดง 35μm 2 ชั้น 2 ชั้นทองแดง 35μm หน้ากากบัดกรีสีแดงสีแดง - ทั้งสองด้าน หน้าจอไหมสีขาว - ทั้งสองด้าน กำลังไฟฟ้าเข้า: 12V หรือ 24v รูชุบทองแดงชุบทองแดง
