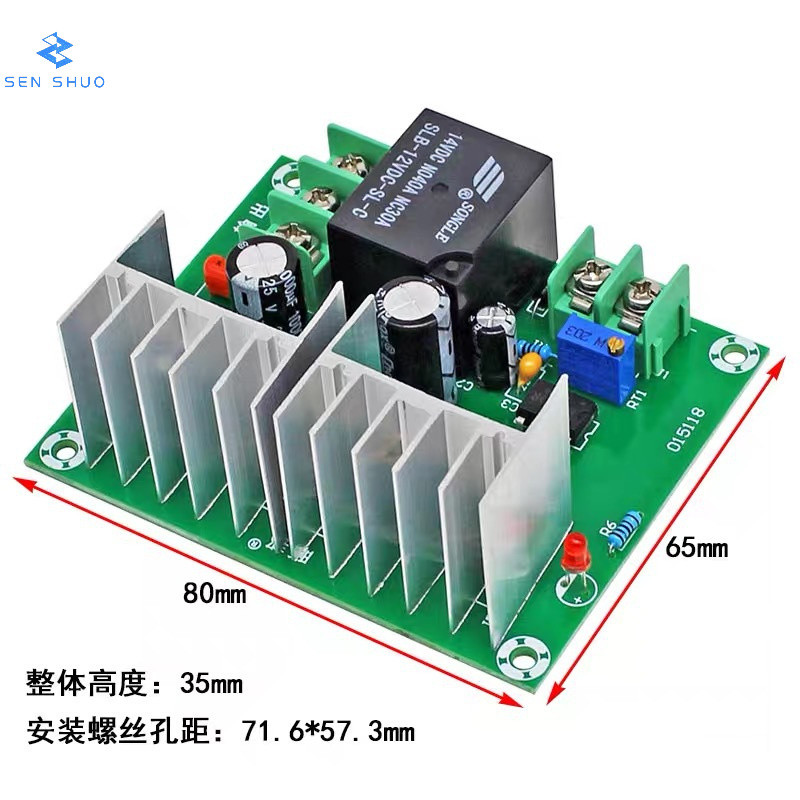

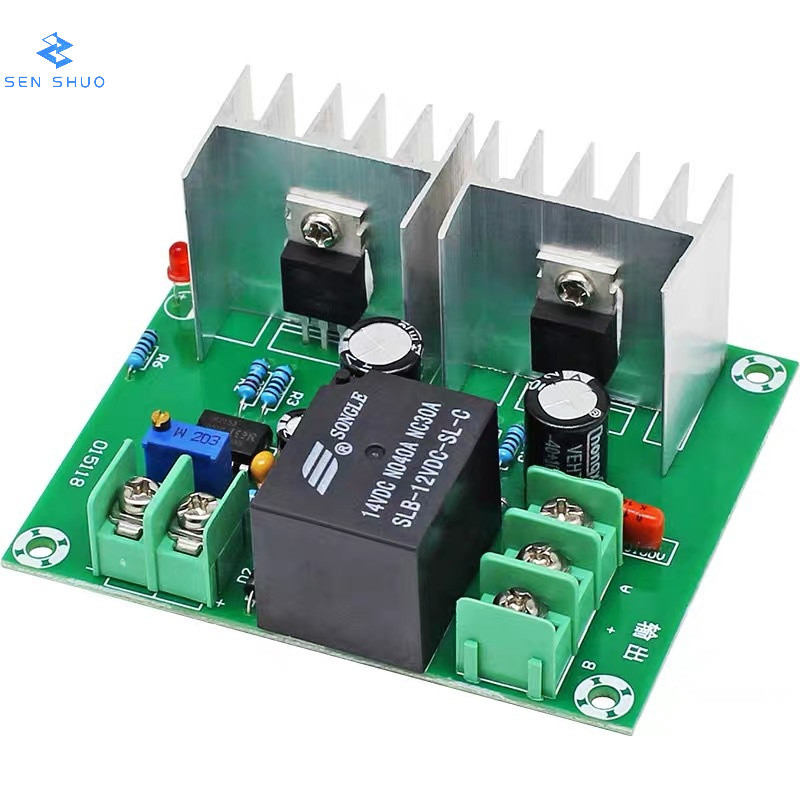

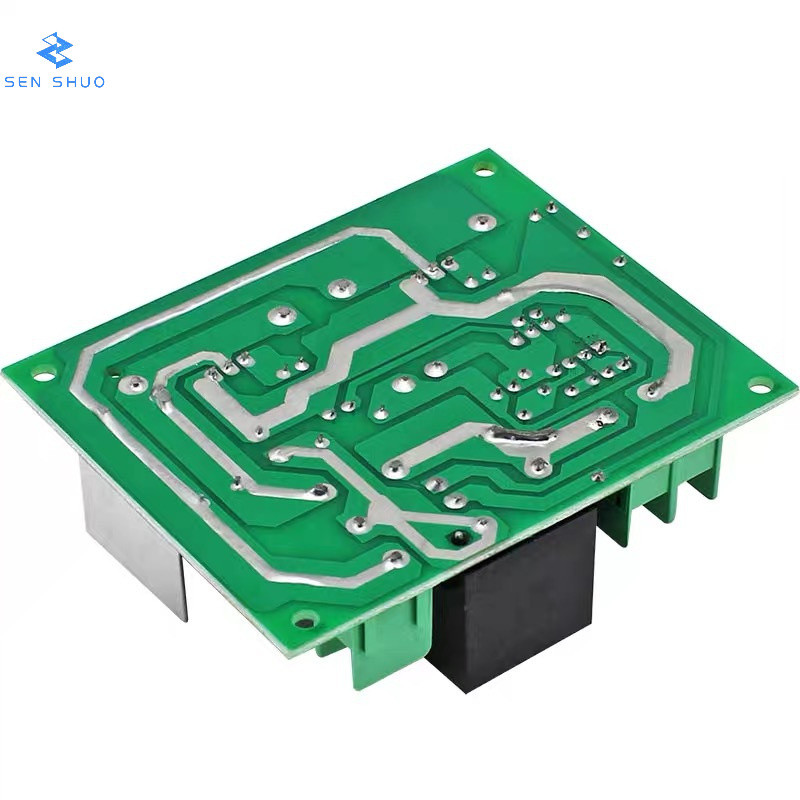

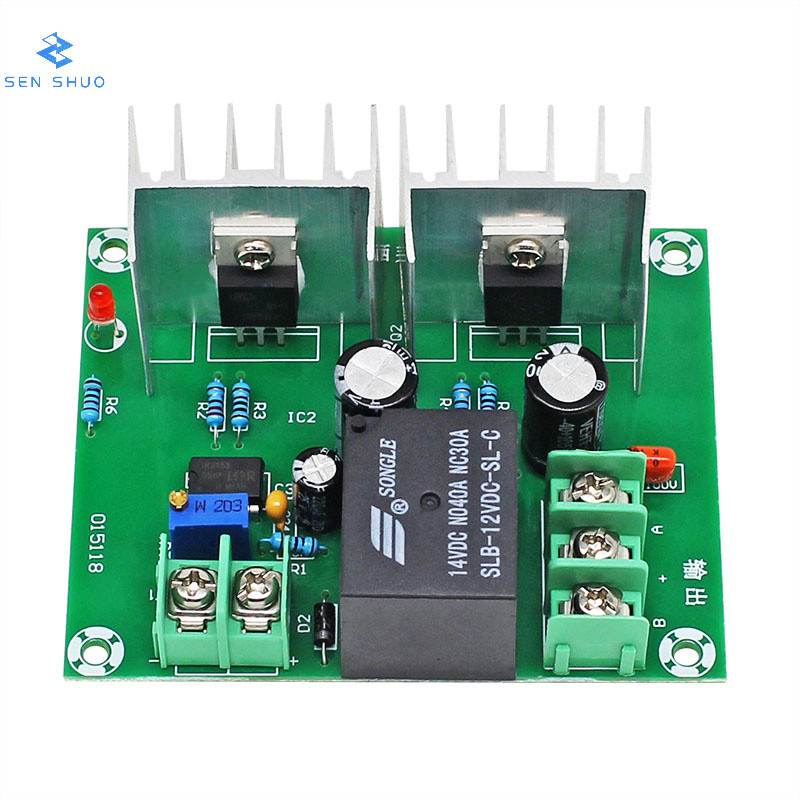

DC12V ลิตร AC220V ความถี่ต่ํา 50HZ โมดูลอินเวอร์เตอร์อุตสาหกรรมความถี่ Transformer Driver Board 300W แบตเตอรี่ Conversion

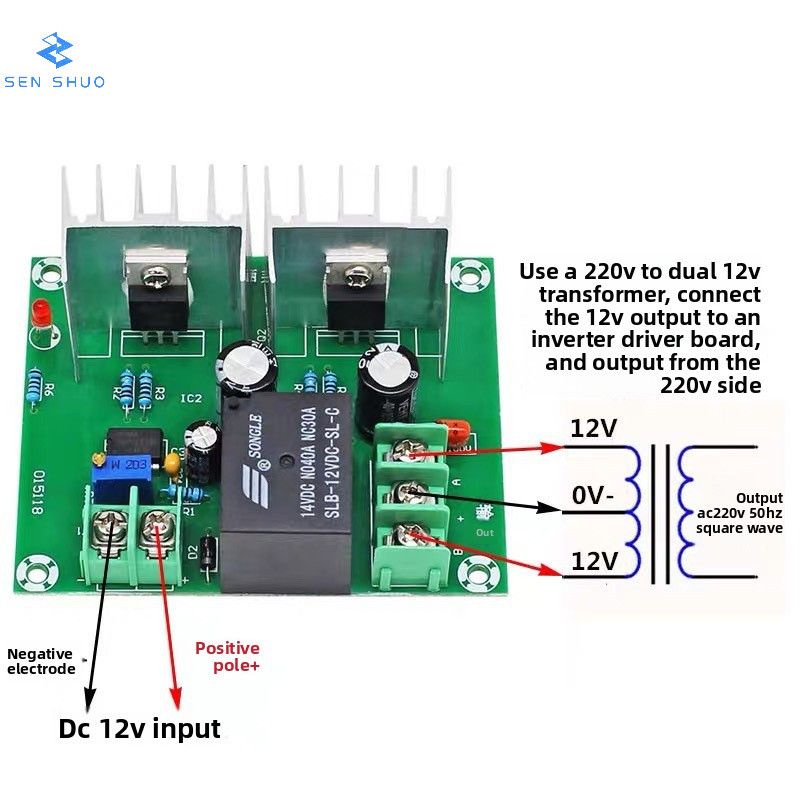

แนะนำผลิตภัณฑ์: แรงดันไฟฟ้าที่ใช้: DC12V แรงดันไฟขาออก: 220V ถึง 12V+12V พร้อมต๊าปกลาง วิธีการเดินสายหม้อแปลงไฟฟ้าเป็นไปตามที่แสดงในแผนภาพ เชื่อมต่อปลาย 12V เข้ากับเอาต์พุตของบอร์ด สายอินพุต 220V เดิมจากหม้อแปลงตอนนี้มีแรงดันไฟฟ้า 220V กำลังการใช้งาน: ภายใน 300 ด้วยการเปลี่ยนแปลงของแรงดันไฟฟ้าขาเข้า ความถี่ของบอร์ดนี้อาจมีการเปลี่ยนแปลง (50HZ) ความถี่ของบอร์ดนี้ได้รับการปรับด้วยออสซิลโลสโคปดิจิทัลก่อนการจัดส่ง โดยทั่วไปแล้วไม่จำเป็นต้องปรับโพเทนชิโอมิเตอร์อีกต่อไป โพเทนชิโอมิเตอร์บนบอร์ดใช้สำหรับปรับแต่งความถี่อย่างละเอียด 12V, 300W ใช้ชิปไดรเวอร์ 3525 แรงดันเริ่มต้นขั้นต่ำ 8V แรงดันไฟฟ้าเริ่มต้น: 11V ป้องกันแรงดันไฟฟ้าต่ำ: 9V (ต้องเลือก ถ้าต้องการป้องกันแรงดันไฟฟ้าต่ำ ความถี่จะเปลี่ยนแปลงตามแรงดันไฟฟ้า) จัดส่งเริ่มต้นเป็นความถี่คงที่โดยไม่มีการป้องกันแรงดันเกิน ป้องกันการกลับขั้ว: บอร์ดนี้มีฟังก์ชันป้องกันการกลับขั้วของอินพุต ขั้วต่อสายไฟแบบไม่ต้องเชื่อม: ใช้ขั้วต่อแบบไม่ต้องเชื่อมสำหรับการเชื่อมต่อ ไม่จำเป็นต้องเชื่อม ใช้ไขควงในการเชื่อมต่อ สะดวกมาก แผงวงจรสตาร์ทอินเวอร์เตอร์คลื่นสี่เหลี่ยมมาตรฐาน ติดตั้งง่าย สะดวก แรงขับที่แข็งแกร่ง ปรับความถี่ได้ ~50Hz หมายเหตุ: เมื่อเร็วๆ นี้ ลูกค้าบางท่านได้แสดงความกังวลเกี่ยวกับกำลังไฟฟ้าที่ส่งออกของแผงอินเวอร์เตอร์ ลูกค้าบางท่านเข้าใจผิดว่ากำลังไฟฟ้าสูงสุดของแผงอินเวอร์เตอร์คือ 300 วัตต์ อย่างไรก็ตาม ลูกค้าบางท่านคิดว่าการเชื่อมต่อหม้อแปลง 30 วัตต์จะทำให้ได้กำลังไฟฟ้า 100 วัตต์หรือ 300 วัตต์ เพื่อนที่มีสามัญสำนึกควรเข้าใจว่าหม้อแปลง 30 วัตต์ไม่สามารถส่งออกกำลังไฟฟ้า 300 วัตต์ได้ แน่นอนว่าเมื่อสร้างอินเวอร์เตอร์ หม้อแปลง 30 วัตต์ไม่สามารถส่งออกกำลังไฟฟ้าเกิน 30 วัตต์ได้ ข้อควรระวัง: 1. ขั้ว 12V ของหม้อแปลงต้องเป็นโครงสร้าง 12V แบบคู่ (ขั้ว 12V เป็นโครงสร้างสามสาย) ที่มีความถี่ 50HZ ข้อมูลของแบบทำเองอาจไม่ถูกต้องและไม่สามารถใช้งานได้ 2. ไม่สามารถใช้ 12V เดี่ยว (ขั้ว 12V ที่มีสายไฟเพียงสองเส้น) ได้ค่ะ/ครับ 3. สายไฟทั้งหมดต้องเชื่อมต่อกับหม้อแปลงก่อนเปิดเครื่องเพื่อทำการทดสอบ อย่าเปิดเครื่องในขณะที่เชื่อมต่ออยู่ 4. บอร์ดอินเวอร์เตอร์นี้ให้คลื่นสี่เหลี่ยม ซึ่งไม่เหมาะสำหรับโหลดมอเตอร์พัดลม เนื่องจากคลื่นสี่เหลี่ยมอาจทำให้มอเตอร์พัดลมร้อนและทำให้เกิดเสียงหึ่ง ปรากฏการณ์ความเร็วการหมุนต่ำ สามารถใช้มอเตอร์เหนี่ยวนำแบบเดียวกับที่ใช้ในสว่านไฟฟ้าได้ 5. ในการจ่ายพลังงานที่เพียงพอ คุณต้องตรวจสอบให้แน่ใจว่ากำลังไฟฟ้าเข้าถูกต้อง แบตเตอรี่ขนาดเล็ก สายไฟฟ้าที่บาง และหม้อแปลงขนาดเล็กทำให้ไม่สามารถจ่ายพลังงานสูงได้ แรงดันไฟฟ้าเอาท์พุตขณะไม่มีโหลดขึ้นอยู่กับอัตราส่วนการแปลงของหม้อแปลงและแรงดันไฟฟ้าของแบตเตอรี่อินพุต หากแรงดันไฟฟ้าเอาท์พุตขณะไม่มีโหลดเป็นปกติแต่แรงดันไฟฟ้าเอาท์พุตขณะมีโหลดลดลงอย่างมาก นั่นอาจเป็นเพราะกำลังของหม้อแปลงไม่เพียงพอ การขาดแคลนพลังงานนี้รวมถึงสถานการณ์ที่หม้อแปลงเองเป็นหม้อแปลงกำลังต่ำหรือหม้อแปลงหลายขดลวดกำลังสูงที่เลือกขดลวด 12V นี่เป็นเพราะผู้ผลิตหม้อแปลงจัดจำหน่ายพลังงานตามกำลังรวมในระหว่างการผลิต เช่น หม้อแปลง 500W หม้อแปลงไฟฟ้าที่มีขดลวดคู่ 28V, ขดลวด 9V และแบบคู่ สำหรับการพัน 12V ผู้ผลิตอาจจัดสรรกำลังไฟหลัก 400W ให้กับ 28V คู่ ขณะนี้กำลังหมุนอยู่ โดยกำลังไฟ 100W ที่เหลือจะถูกกระจายไปยังการหมุน 9V และ 12V แบบคู่ ในขณะนี้ 12V แบบคู่ถูกใช้สำหรับการทำงานของอินเวอร์เตอร์ ซึ่งไม่สามารถใช้พลังงานสูงได้อย่างเต็มที่ แม้แต่ 100W ก็ไม่สามารถใช้ได้ นอกจากนี้ ควรพิจารณาการลดลงของโหลดเนื่องจากสายอินพุตบางเกินไปหรือแบตเตอรี่มีขนาดเล็กเกินไป แบตเตอรี่ขนาดเล็ก สายไฟบาง และหม้อแปลงขนาดเล็กไม่สามารถใช้พลังงานของบอร์ดได้อย่างเต็มที่ ความสัมพันธ์ของหม้อแปลงยังส่งผลต่อแรงดันไฟฟ้าขาออกอีกด้วย ในเวลานี้จะสังเกตได้ชัดเจนที่แรงดันไฟฟ้าขณะไม่มีโหลด เช่น เมื่อใช้หม้อแปลง 220V เพื่อแปลงเป็น 17V สำหรับทีวีขาวดำ
