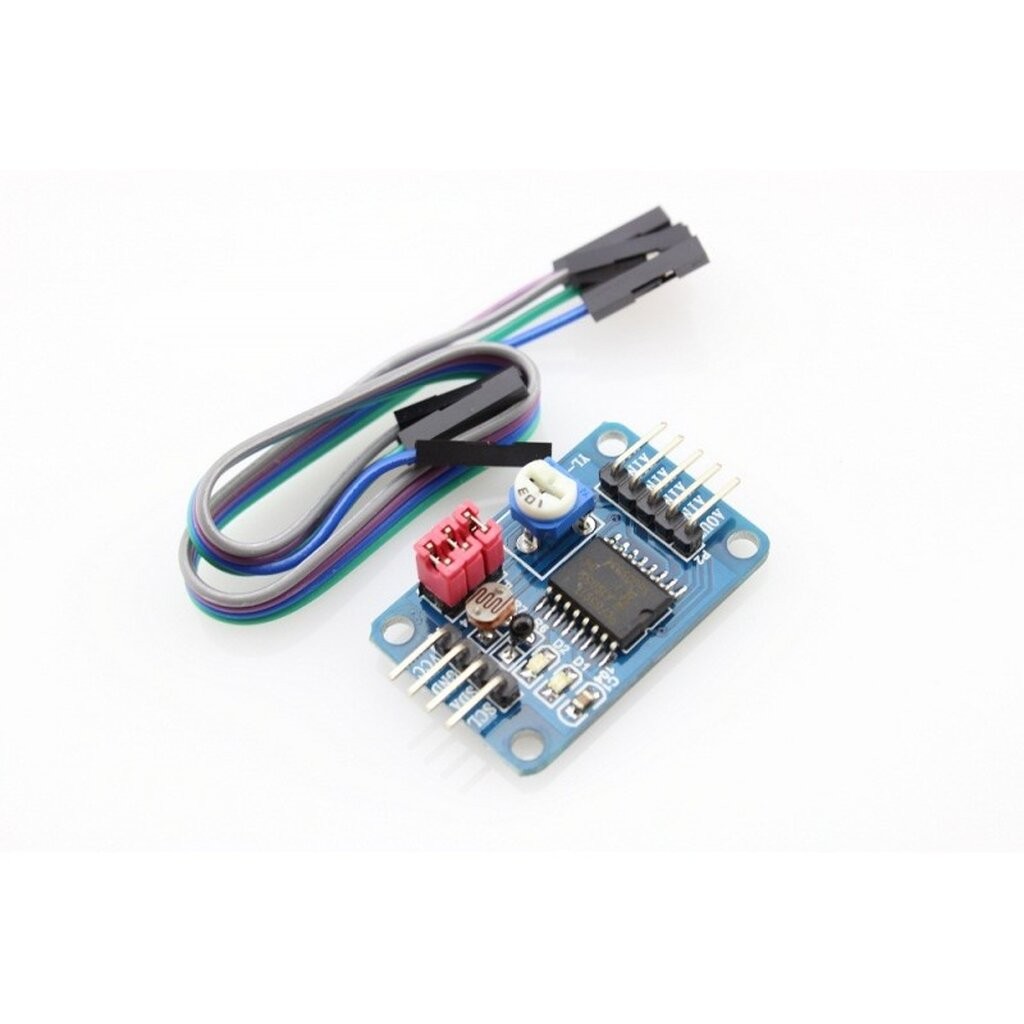

PCF8591 ADC DAC Analog Digital Converter Adapter Module พร้อมสายไฟ

PCF8591 ADC DAC Analog Digital Converter Adapter Module พร้อมสายไฟ PCF8591 คือชิพที่สามารถ แปลงสัญญาณได้ทั้ง ADC และ DAC ขนาด 8 Bits ซึ่งติดต่อผ่าน I2C และมีรูปแบบการใช้งานที่ไม่ซับซ้อนมากนัก อีกทั้งบนตัวโมดูลยังมี Sensor Thermistor, LDR และ Potentiometerซึ่ง Sensor เหล่านี้ให้ Output เป็นค่า Analog ทําให้ผู้ใช้สามารถทดลองอ่านค่า Analog จาก Sensor เหล่านี้ได้โดยไม่ต้องไปหาอุปกรณ์เพิ่มเติมในการทดลอง และ สามารถ Set Jumper เพื่อใช้กับอุปกรณ์ภายนอกได้อีกด้วย ข้อมูลเพิ่มเติม PCF8591 Module AD/DA Converter Analog Adapter PCF8591 is a single-supply, low-power 8 COMS-type A/D, D/A converter chip, it has a 4-channel analog input channels, all the way to the analog output channels and an I2C bus interface. The device I2C slave address lower three chips A0, A1, A2, three address pins devision so without adding any hardware with an I2C bus can connect up to eight devices of the same type. The device has a multi-channel analog input, on-chip track-and-hold, 8 A /D conversion and eight D/A conversion functions. A/D and D/A conversion rate determined by a maximum transfer rate of the I2C bus คุณสมบัติ PCF8591 Module AD/DA Converter Analog Adapter - Definition of the module A / D input and D / A output, 4-channel A / D input module, 1 channel D / A output: - A / D input channel 0: connect external test. - A / D input channel 1: one channel potentiometer can test rheostat partial pressure; to connect external test. - A / D input channels: one channel thermistor can measured temperature; connect external test. - A / D input channels: one channel photoresistor can measured light intensity; to connect external test. - D / A output channel 0: 1channel LED highlight show the D / A output voltage value, can produce sine, square wave, triangle wave, a variety of waveforms. - Size: 3cm x 2.3cm - 1.2inch x 0.9inch. คุณสมบัติเพิ่มเติม PCF8591 Module AD/DA Converter Analog Adapter - PCF8591 operating voltage range of 2.5V-6V - Low Standby Current - via I2C -bus serial input / output - PCF8591 through 3 hardware address pins addressing - PCF8591 I2C bus speed sampling rate decision - 4 analog inputs programmable as single-ended or differential inputs - auto increment channel selection - PCF8591 analog voltage range from VSS to VDD - PCF8591 built-in track and hold circuit - 8-bit successive approximation A / D converter - Through an analog output of the DAC gain
