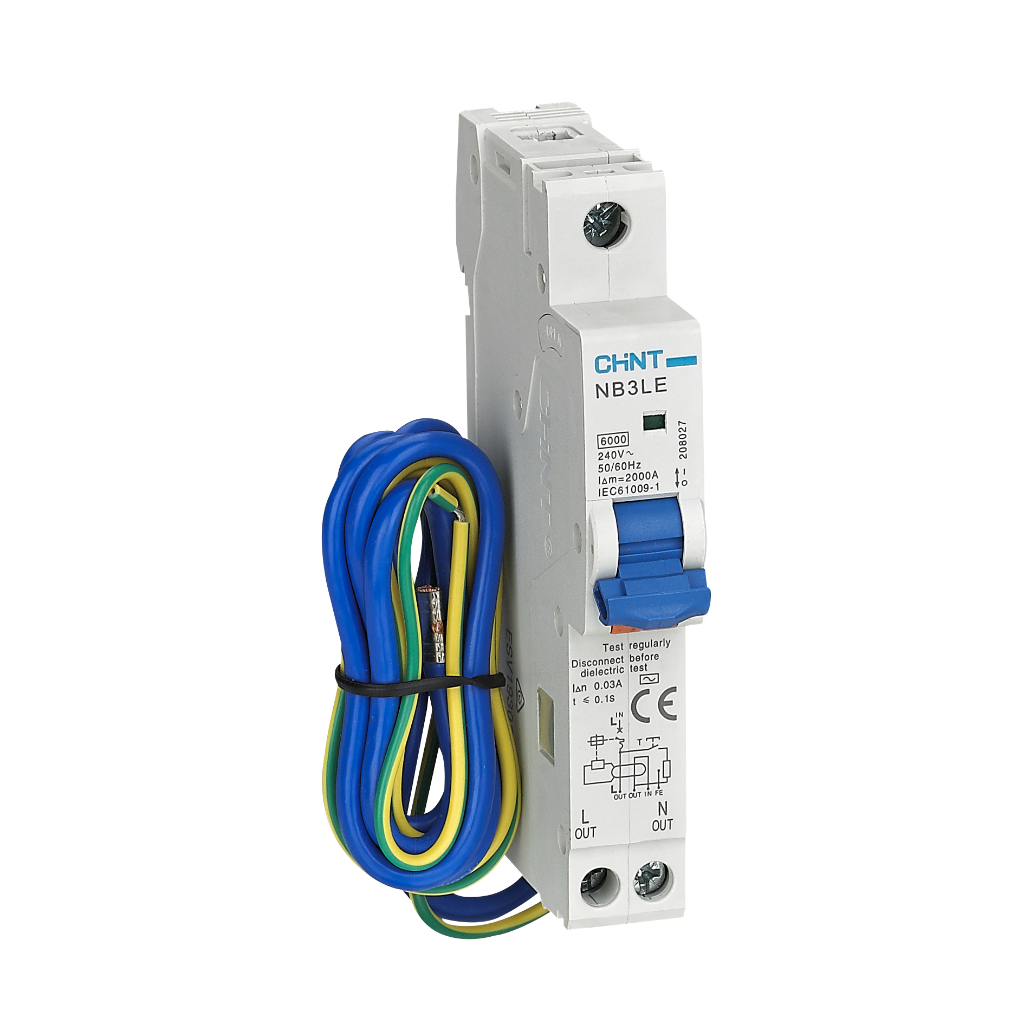

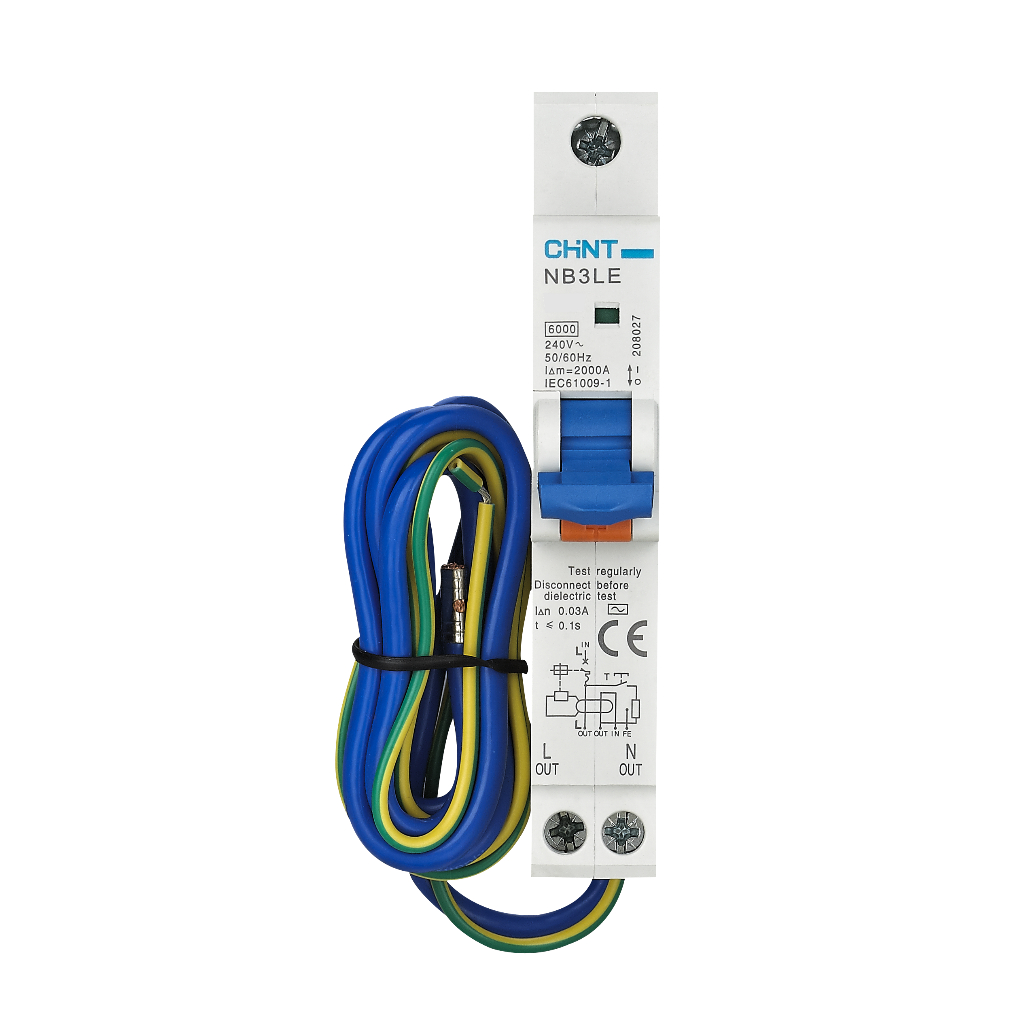

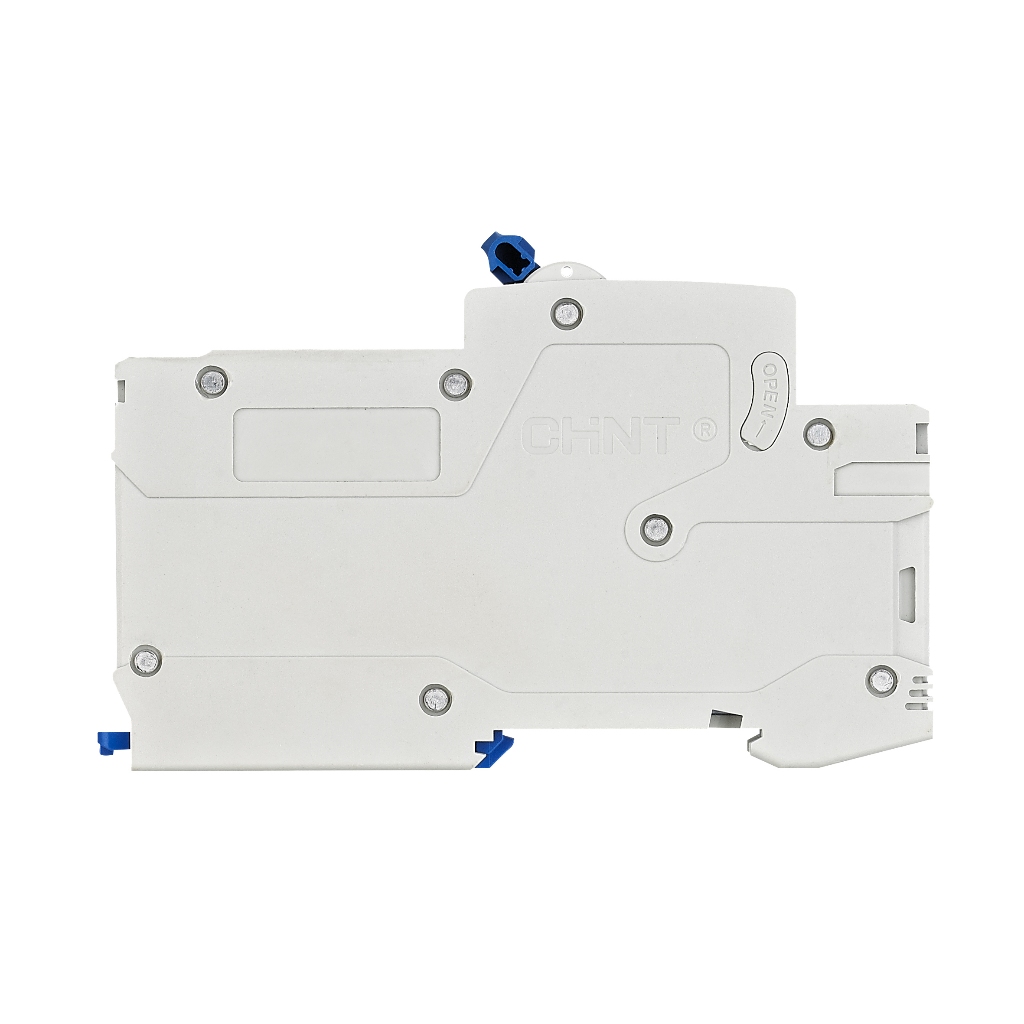

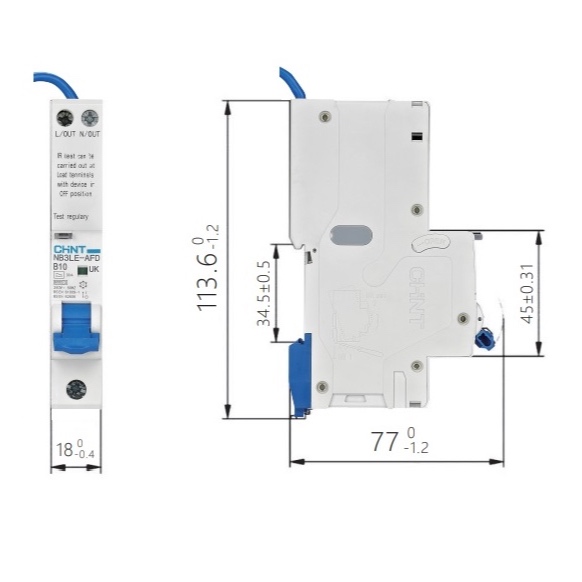

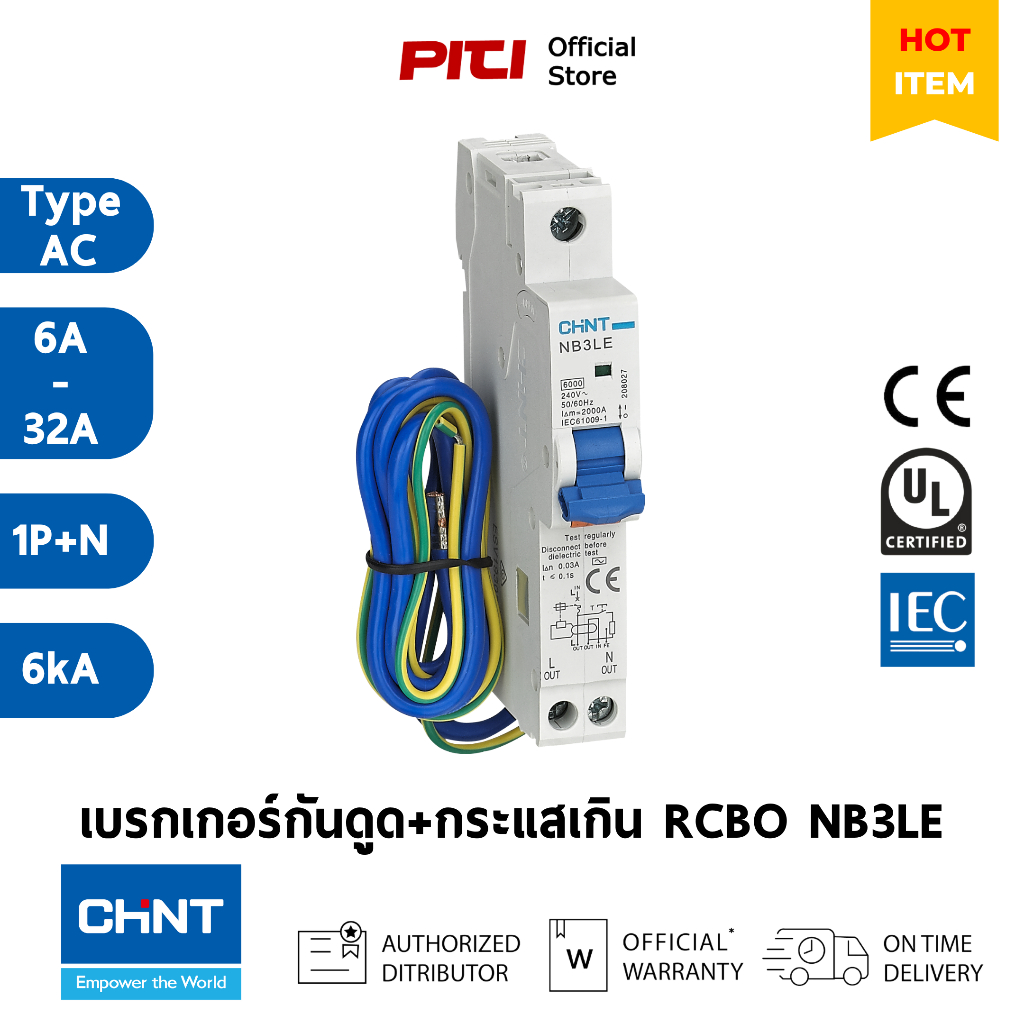

CHINT เบรคเกอร์กันดูด RCBO NB3LE-32 1P+N (6A-32A) 30mA Type AC 6kA ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร

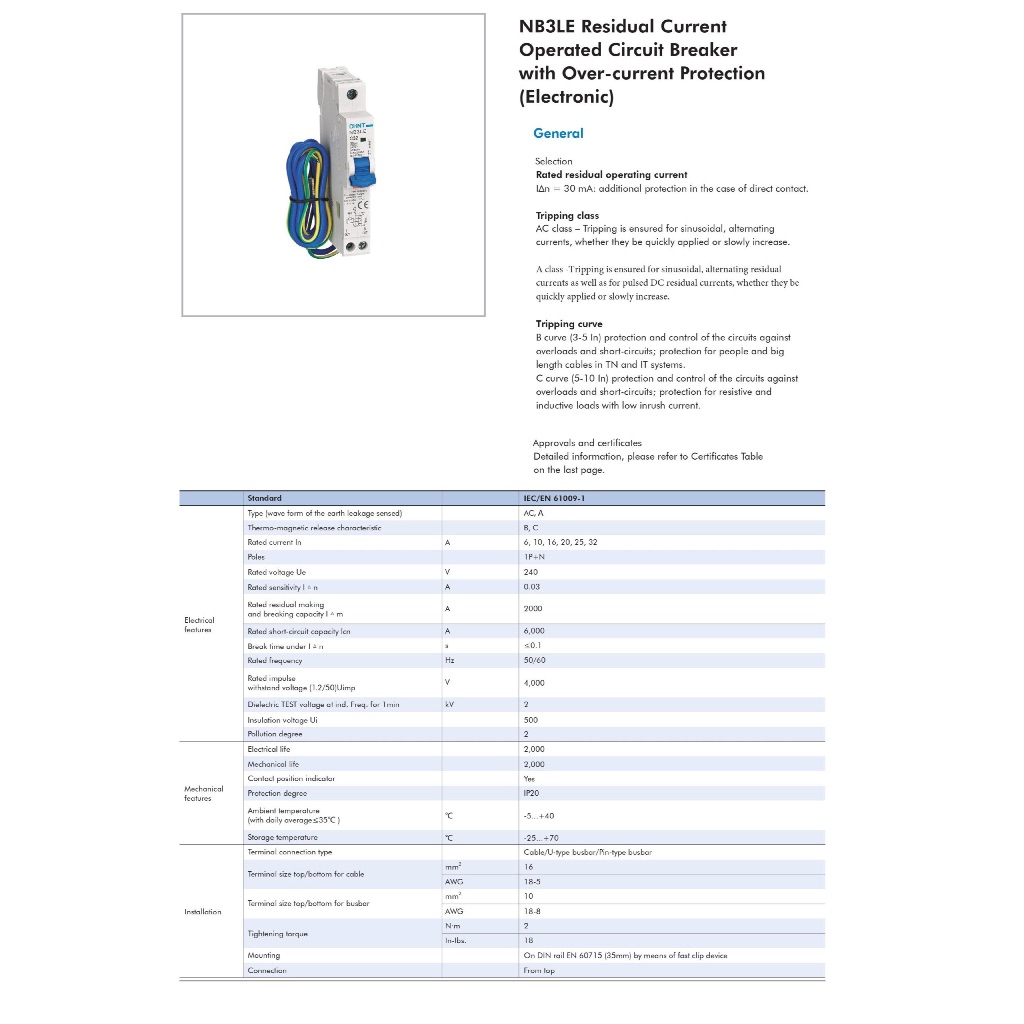

CHINT เบรคเกอร์กันดูด RCBO NB3LE-32 1P+N (6A-32A) 30mA Type AC 6kA อุปกรณ์ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร CHINT RCBO NB3LE-32 เป็นอุปกรณ์ที่รวมการทำงาน กันดูด + กันไฟเกิน + กันลัดวงจร ในตัวเดียว ระบบไฟฟ้า 1 เฟส ความสามารถตัดทั้งสายไฟและนิวทรัล 1P+N เลือกกระแสได้ตั้งแต่ 6A–32A ค่าป้องกันไฟรั่ว 30mA (Type AC) ตัดทันทีเหมาะกับความปลอดภัยของคน ความสามารถตัดลัดวงจร 6kA เพียงพอ มีปุ่ม TEST ตรวจสอบระบบได้ง่าย เหมาะกับ ปลั๊ก, ห้องน้ำ, เครื่องใช้ไฟฟ้า เหมาะกับงานบ้าน ร้านค้า อาคารพาณิชย์ และโรงงาน การทำงาน (Operating / Protection Principles) ✅ การป้องกัน ไฟรั่ว (RCD Function) เมื่อมีกระแสรั่วไหลจากสายไฟไปยังดิน (เช่น ผ่านร่างกายของคน) ระบบจะตรวจจับความต่างระหว่างกระแสไฟเข้าและออก ถ้าเกิน 30mA จะตัดวงจรทันทีภายใน ~0.03 วินาที เพื่อป้องกันการ ไฟดูด / ไฟช็อต ✅ การป้องกัน กระแสเกิน-ลัดวงจร (MCB Function) RCBO ตัวนี้ทำงานเหมือน MCB ทั่วไป คือ ✔️ ป้องกันกระแสที่สูงเกินกำหนด (Overload) ✔️ ป้องกันกระแสลัดวงจร ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ✅ ปิดเมนเบรกเกอร์หลักก่อนทำงานทุกครั้ง (Main Switch / Main MCCB) ✅ ตรวจสอบพิกัดไฟฟ้าให้ตรงกับระบบ แรงดัน: 230V AC (1 เฟส) ✅ เลือกกระแสให้เหมาะกับโหลด ✅ ติดตั้งบนราง DIN-rail35 มม. ✅ ต้องต่อสายให้ถูกขั้วเท่านั้น เพื่อให้ระบบกันดูดทำงานได้สมบูรณ์ ด้านไฟเข้า (LINE / SUPPLY) ▶ ต่อสาย LINE (IN) สายไฟจากเมน → เข้า L และ N ด้านไฟออก (LOAD) ▶ ต่อสาย LOAD (OUT) สายไปโหลด → ออก L และ N ▶ ต่อสาย Earth (Ground) ต่อเข้าบัสบาร์กราวด์ (ไม่ผ่าน RCBO) ✅ ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ปิดฝาตู้ให้เรียบร้อยก่อนจ่ายไฟ การใช้งานในระบบไฟฟ้า (Electrical Application) ✅ การเปิด–ปิดวงจร ▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร ▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร การทดสอบระบบกันดูด (TEST Button) บนตัว RCBO จะมีปุ่ม “TEST” วิธีทดสอบ ▶ เปิด RCBO ให้อยู่ตำแหน่ง ON ▶ กดปุ่ม TEST ▶ เบรกเกอร์ต้อง ตัดลงทันที ✔️ ถ้าตัด = ระบบกันดูดทำงานปกติ ❌ ถ้าไม่ตัด = ห้ามใช้งาน ต้องเปลี่ยนอุปกรณ์ทันที กรณี RCBO ตัดเอง (Trip) RCBO จะตัดเมื่อเกิดเหตุการณ์ใดเหตุการณ์หนึ่ง ⚡ ไฟรั่วเกิน 30mA 🔥 โหลดเกินพิกัด 💥 ไฟลัดวงจร ขั้นตอนแก้ไข ▶ ปิด RCBO ▶ ตรวจสอบอุปกรณ์ไฟฟ้าและสายไฟ ▶ แก้ไขสาเหตุให้เรียบร้อย ▶ เปิด RCBO กลับมาใช้งาน ข้อดีและจุดเด่นอุปกรณ์ ⭐ รวมฟังก์ชัน ป้องกันไฟรั่ว/ไฟดูด+ป้องกันกระแสเกินและลัดวงจร ครบในตัวเดียว ⭐ เหมาะสำหรับระบบไฟฟ้า 1 เฟส + Neutral ⭐ ปลอดภัยสูง สำหรับผู้ใช้งาน ตัดเมื่อมีกระแสรั่วเกิน 30mA ⭐ ป้องกันวงจรไฟฟ้าได้ครบทุกเหตุการณ์ Earth Leakage / Overload / Short–Circuit ⭐ ช่วยแยกวงจรได้อย่างอิสระ ถ้าวงจรใดเกิดการลัดวงจรหรือไฟรั่ว ระบบจะตัดเฉพาะจุดนั้น ⭐ ใช้งานง่ายและบำรุงรักษาไม่ยุ่งยาก มีปุ่ม TEST สำหรับเช็คระบบ ⭐ ขนาดกะทัดรัดและติดตั้งบนราง DIN ได้ง่าย ข้อควรระวัง / ข้อจำกัด ⚠️ ต้องต่อสาย L และ N ให้ครบและถูกขั้ว ⚠️ ห้ามใช้ Neutral ร่วมกับวงจรอื่น ⚠️ ตรวจจับได้เฉพาะ กระแสรั่วชนิด AC ⚠️ ต้องเลือกพิกัดกระแสให้เหมาะกับโหลด ⚠️ ควรทดสอบปุ่ม TEST เป็นประจำ ขนาด (Dimensions) ✅ ความกว้าง (Width): 45 มม. ✅ ความสูง (Height): 115 มม. ✅ ความลึก/ความยาว (Depth/Length): 66 มม. ✅ น้ำหนัก (Weight) : 0.15 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : CHINT RCBO NB3LE-32 ✅ จำนวนโพล (Poles) : 1P+N (1เฟส + นิวตรอน) ✅ Type : AC ✅ ความสามารถตัดลัดวงจร (Icn) : 6kA ✅ ช่วงกระแสพิกัด (In) : 6A-32A (ขึ้นกับโหลดที่ใช้) ✅ ระบบตัดกระแสรั่วที่ : 30mA (0.03A) ป้องกันไฟดูด/รั่วลงดินสำหรับคนทั่วไป ✅ แรงดันพิกัด (Rated Voltage) : 230VAC / 240VAC (50/60 Hz) ✅ วิธีติดตั้ง : ราง DIN Rail 35 มม ⚡ การต่อระบบทั่วไป (Wiring Integration) ลำดับการไหลของไฟ แหล่งจ่ายไฟ → Main Breaker → RCBO NB3LE-32 → โหลด (Load) Main Breaker ↓ RCBO (L-IN / N-IN) ↓ Load (L / N) กรณีหลายวงจร หลาย RCBO ใช้ Busbar ป้อนไฟ L เข้า RCBO ทุกตัว Main → Busbar → RCBO#1 → Load#1 RCBO#2 → Load#2 RCBO#3 → Load#3 2️⃣ จุดต่อสายที่ถูกต้อง (สำคัญมาก) 🔹 ด้านเข้า (LINE / IN) L (Phase) : สายเฟสจาก Main Breaker N (Neutral) : สายนิวตรอนจากบัสบาร์ N 🔹 ด้านออก (LOAD / OUT) L (Phase) : ไปยังอุปกรณ์ไฟฟ้า / ปลั๊ก / วงจรย่อย N (Neutral) : ไปยังโหลดเดียวกัน ห้ามแชร์กับวงจรอื่น 🔹 สายดิน (Earth / PE) ต่อเข้าบัสบาร์กราวด์โดยตรง ❌ ไม่ผ่าน RCBO อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ Consumer Unit ตู้คอนซูมเมอร์ยูนิต / ตู้ไฟฟ้า (Distribution Board) ⚙️ ราง DIN 35 mm สำหรับติดตั้ง RCBO ให้แน่นและมั่นคง ⚙️ บัสบาร์ (Busbar) ใช้สำหรับจ่ายไฟเข้า RCBO หลายตัวให้เป็นระเบียบ ลดจุดต่อ ⚙️ สายไฟและอุปกรณ์เข้าหัวสาย รองรับสายทองแดง (Cu) สูงสุดประมาณ 16 mm² ⚙️ MCB / MCCB (สำหรับวงจรแยกอื่น ๆ) เมื่อออกแบบตู้ไฟ ไม่ได้ใช้ RCBO ทุกขั้ว ⚙️ SPD ป้องกันแรงดันเกินจากฟ้าผ่า หรืออุปกรณ์ไฟฟ้าภายในอาคาร ⚙️ อุปกรณ์ปลายทาง (Load) ปลั๊กไฟ ระบบแสงสว่าง พัดลม เครื่องใช้ไฟฟ้าภายในบ้าน สรุป 🔌 CHINT NB3LE-32 1P+N 30mA Type AC 6kA เบรกเกอร์รวมกันดูด กันไฟเกิน และกันลัดวงจรในตัวเดียว ปลอดภัย ใช้งานง่าย เหมาะกับบ้านและอาคารทั่วไป อุปกรณ์ตัวนี้ทำอะไรได้บ้าง? RCBO คือเบรกเกอร์ที่ รวม 3 การป้องกันไว้ในตัวเดียว ⚡ กันไฟดูด / ไฟรั่ว (RCD) 🔥 กันกระแสเกิน (Overload) 💥 กันลัดวงจร (Short Circuit)
