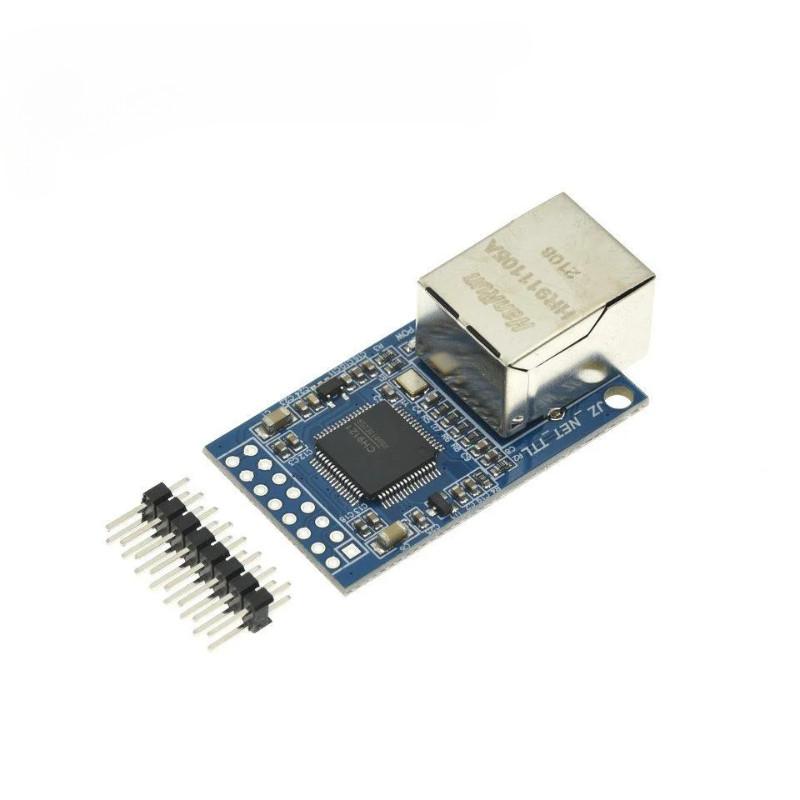

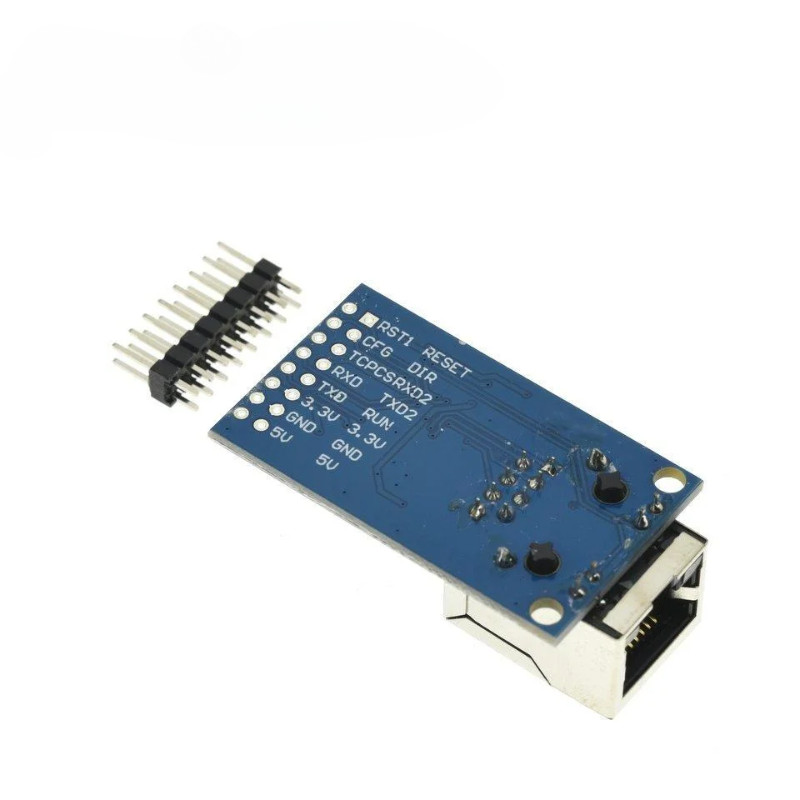

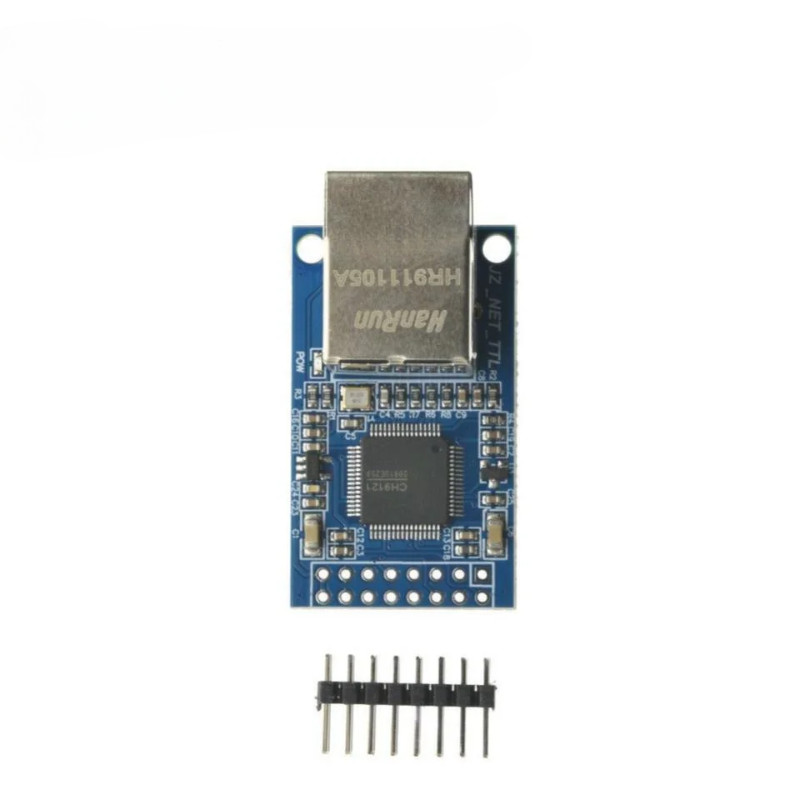

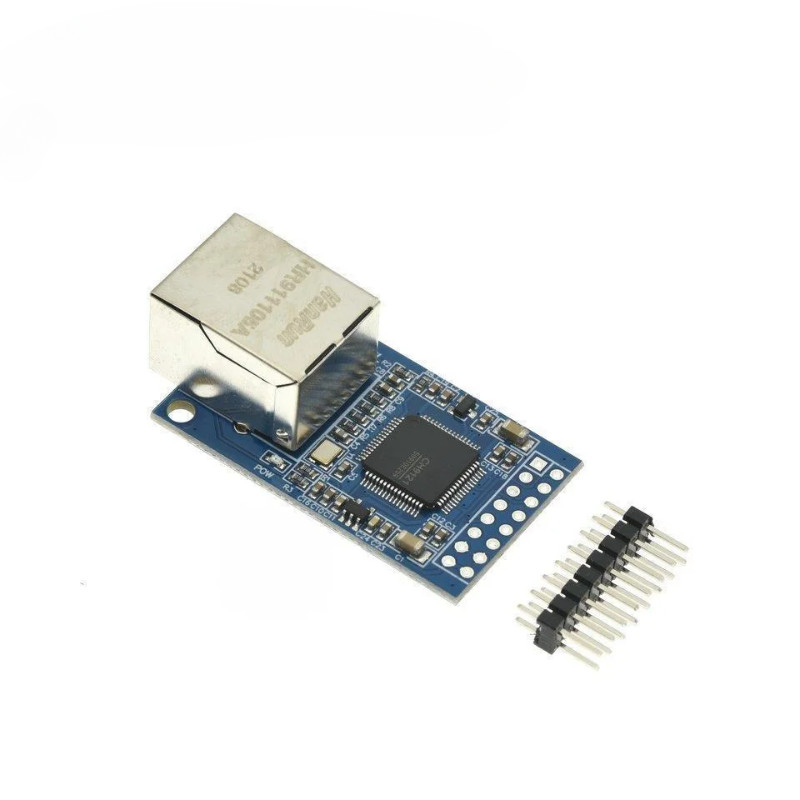

Ch9121 UART Serial Port to Ethernet Network Module TTL Transmission Module อุตสาหกรรม Microcontroller STM32 TCP/IP 51 3.3V 5V

Ch9121 UART พอร์ตอนุกรมไปยังโมดูลเครือข่ายอีเธอร์เน็ตโมดูลการส่ง TTL ไมโครคอนโทรลเลอร์อุตสาหกรรม STM32 TCP / IP 51 3.3V 5V พอร์ตอนุกรม CH9121 ไปยังโมดูลอีเธอร์เน็ตมีพอร์ตอนุกรมเครือข่าย CH9121 ชิปส่งสัญญาณโปร่งใส Ch9121 ผสานรวมกองโปรโตคอล TCP / IP ภายในซึ่งช่วยให้สามารถส่งผ่านแพ็คเก็ตเครือข่ายและข้อมูลอนุกรมได้สองทิศทาง มันมีสี่โหมดการทำงาน: TCP CLlENT, TCP SERVER, UDP CLlENT, และ UDP SERVER. อัตราการบูดของพอร์ตอนุกรมสามารถรองรับได้ถึง 921600และสามารถกำหนดค่าได้อย่างง่ายดายผ่านซอฟต์แวร์คอมพิวเตอร์ส่วนบนหรือคำสั่งอนุกรมทำให้สะดวกและรวดเร็ว พารามิเตอร์อีเธอร์เน็ตพารามิเตอร์ จำนวนพอร์ต:11 มาตรฐานอินเทอร์เฟซ: อินเทอร์เฟซ RJ45 Lan Ethernet: 10 / 100Mbps LAN อีเธอร์เน็ต: 10 / 100Mbps แคชข้อมูล: 6K ไบต์ การป้องกัน: การแยกแม่เหล็กไฟฟ้า 2KV: การแยกแม่เหล็กไฟฟ้า 2KV โปรโตคอลเครือข่ายเครือข่าย: IP, ARP, TCP, UDP, ICMP, IGMP, DCHP และอื่น ๆ พารามิเตอร์พอร์ตอนุกรม จำนวนพอร์ต:11 มาตรฐานอินเทอร์เฟซของอินเทอร์เฟซ: พอร์ตอนุกรม TTL, พิน 2.54 มม., ระดับ 3.3V หรือ 5V อัตราการ Baud: 300 ~ 921600บีพีเอส บิตข้อมูล: 5,6,7,8,9 บิตหยุดบิต: 1,2 บิต ความเท่าเทียมกัน: ไม่มีความเท่าเทียมกันความเท่าเทียมกันแปลก ๆ แม้กระทั่งความเท่าเทียมกัน: ไม่มีความเท่าเทียมกันความเท่าเทียมกันความเท่าเทียมกันแปลก ๆ แม้ความเท่าเทียมกัน การควบคุมการไหล: ไม่มีการควบคุมการไหล: ไม่มี แคช 2K ไบต์: 2K ไบต์ ซอฟต์แวร์สนับสนุน การกำหนดค่าพารามิเตอร์พารามิเตอร์: ซอฟต์แวร์กำหนดค่าเครือข่าย, คำสั่งซีเรียล AT คำสั่งซีเรียล การทดสอบโมดูลโมดูล: ซอฟต์แวร์ทดสอบ (เครือข่ายซีเรียลวัน) พารามิเตอร์พื้นฐานของพารามิเตอร์พื้นฐาน ขนาด 43 มม. x 23 มม. x 14.5 มม. (กว้าง x ยาว x สูง) แรงดันไฟฟ้าที่ใช้งานได้ DC3.3V / 5V กระแสไฟที่ใช้งาน 200mA @ 5V การใช้พลังงานไฟฟ้า≤ 1W อุณหภูมิในการทำงาน -40~85 ° ค อุณหภูมิในการจัดเก็บ -55~125 ° ค คำอธิบายพิน 1. การรีเซ็ตโมดูล: หมุดรีเซ็ตจากโรงงาน, การตรวจจับการเปิดโมดูล, การตรวจจับพลังงานโมดูลต่ำที่ใช้งานอยู่ 2. รับ DIR: รับ RS485 ส่งพินควบคุมสวิตช์ 3. Tcpcs: โหมดไคลเอนต์ TCP พินแสดงสถานะการเชื่อมต่อพอร์ตการเชื่อมต่อต่ำ 4. การรันแบบสี่เหลี่ยมจัตุรัส: โมดูลแสดงสถานะการทำงานพินบ่งชี้อินพุตคลื่นสี่เหลี่ยม 2Hz 5. Gnd: พินกราวด์ไฟฟ้า 6. พินอินพุตไฟ DC 3.3V: 3.3V มากกว่า 200mA และแหล่งจ่ายไฟ DC 5V เป็นทางเลือกอื่น 7. Gnd: พินกราวด์ไฟฟ้า 8. พินอินพุตไฟ DC 5V: 5V: พินอินพุตไฟ DC มากกว่า 200mA และแหล่งจ่ายไฟ DC 3.3V สามารถเลือกหนึ่งในสอง 9. Rsti รีเซ็ตพิน, พินดึงขึ้นภายใน, ประสิทธิภาพต่ำ, ไม่สามารถว่างได้ 10. Cfg: โมดูลการกำหนดค่าพอร์ตอนุกรมเปิดใช้งานพินดึงขึ้นในตัวมีประสิทธิภาพต่ำไม่จำเป็นต้องว่าง 11. Rxd ของพอร์ตอนุกรม: พินรับข้อมูลซีเรียล, พอร์ตอนุกรมระดับ TTL เข้ากันได้กับ 3.3V และ 5V 12. Txd แบบอนุกรม: พินส่งข้อมูลแบบอนุกรมระดับ TTL แบบอนุกรมเข้ากันได้กับ 3.3V และ 5V 13. Gnd: พินกราวด์ไฟฟ้า 14. พินอินพุตไฟ DC 3.3V: 3.3V มากกว่า 200mA และแหล่งจ่ายไฟ DC 5V เป็นทางเลือกอื่น 15. Gnd: พินกราวด์ไฟฟ้า 16. พินอินพุตไฟ DC 5V: 5V: 5V, มากกว่า 200mA พร้อมแหล่งจ่ายไฟ DC 3.3V เสริมได้ ขนาดสินค้า: #CH9121 #UART #Serial #Port ถึง #Ethernet #Network #Module #TTL #Transmission #Module #Industrial #Microcontroller
