Hall Current Detection Sensor โมดูล WCS1500 WCS1600 WCS1700 WCS1800 วงจรสั้น Overcurrent เครื่องตรวจจับป้องกันปรับ 35A 70A 100A 200A

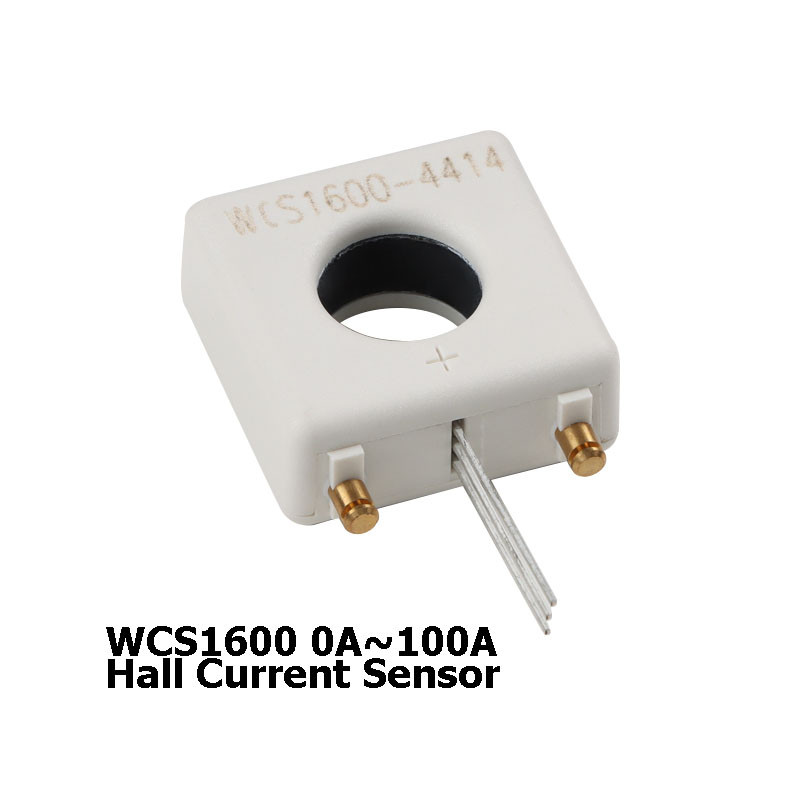

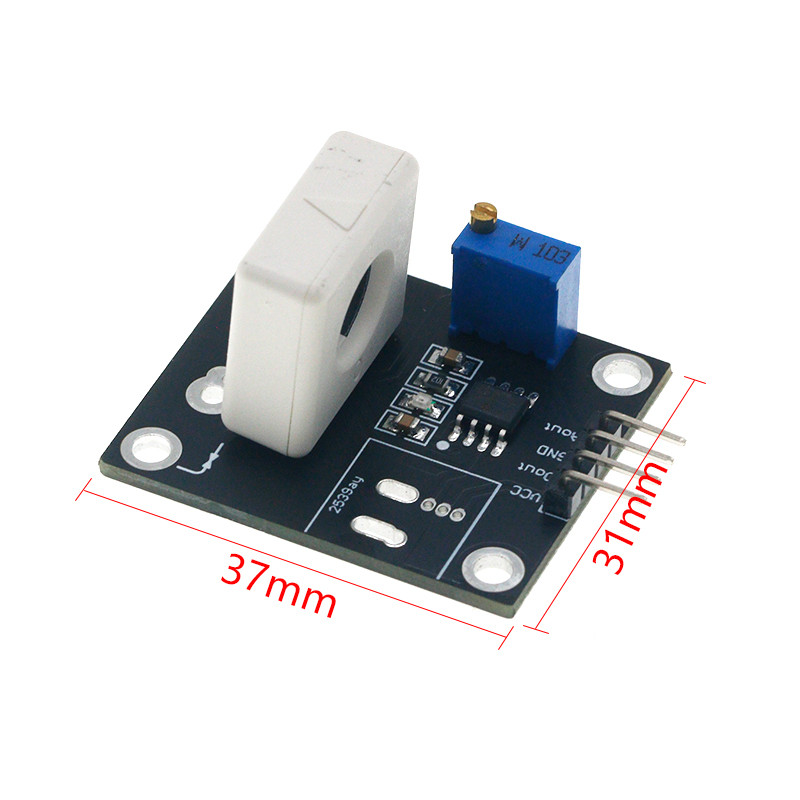

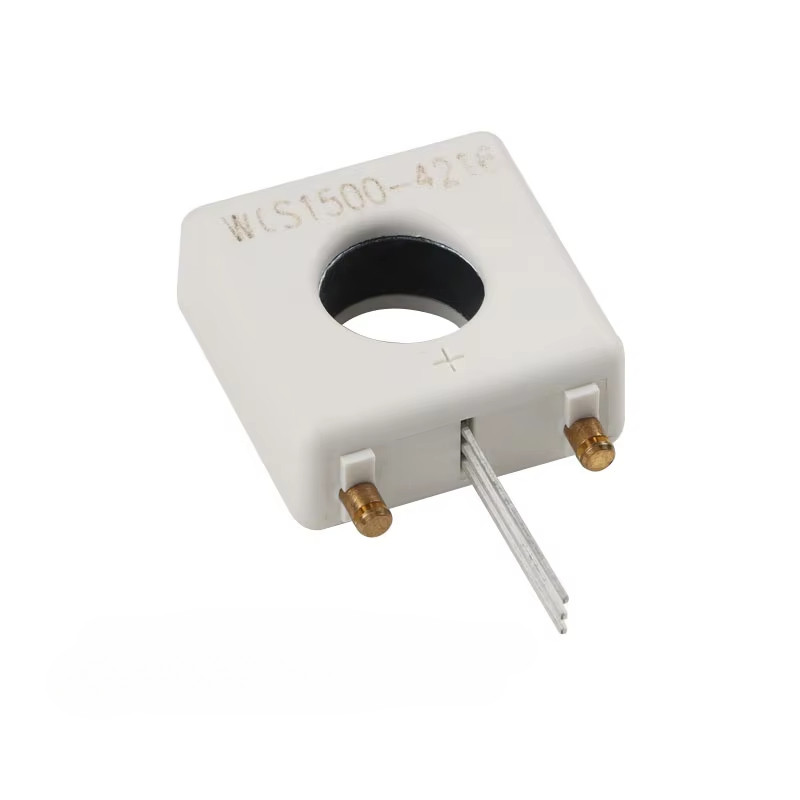

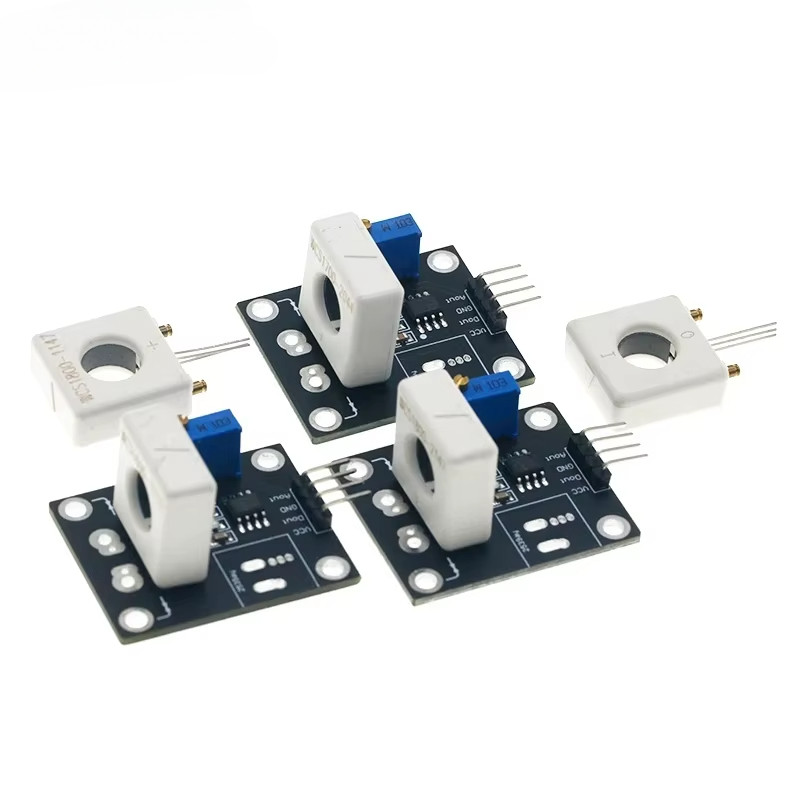

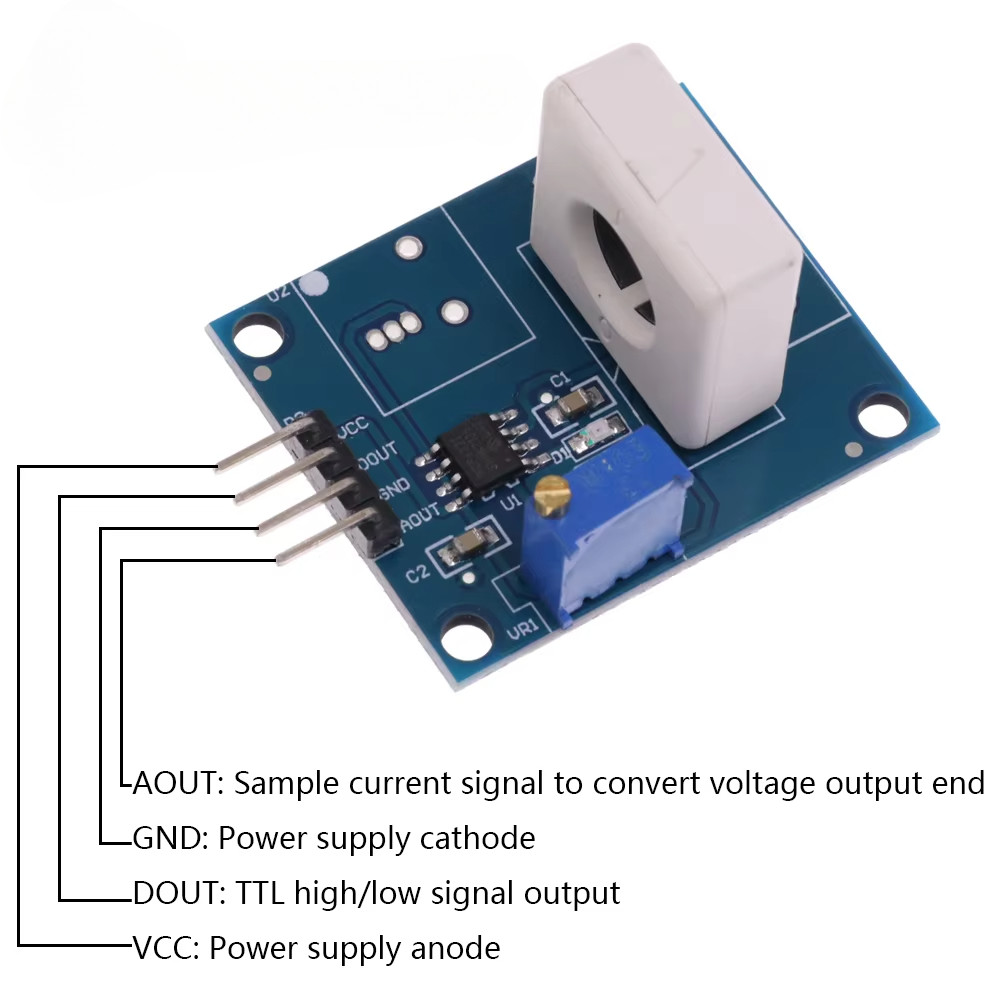

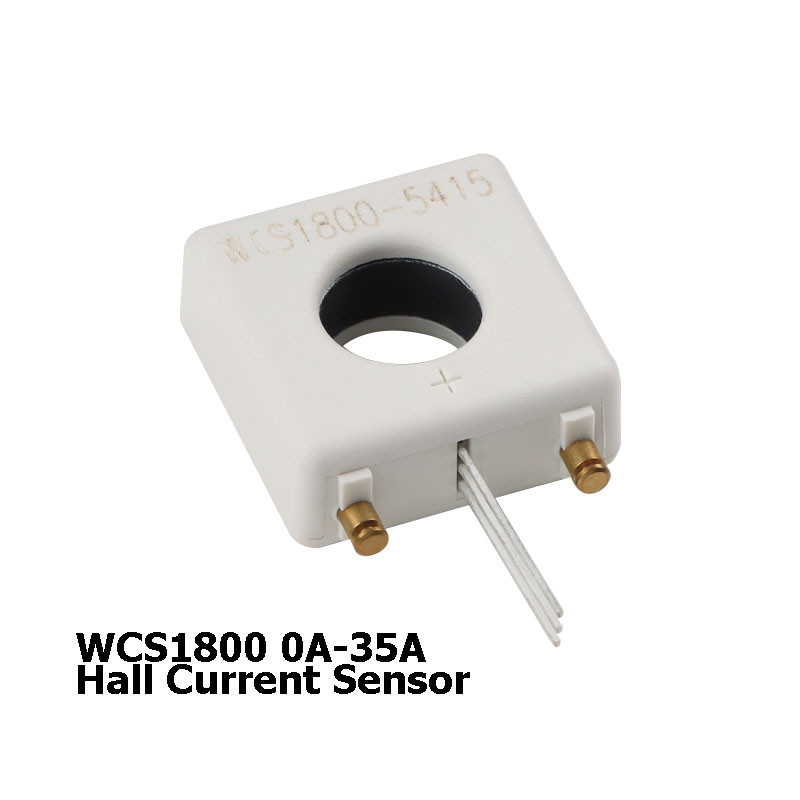

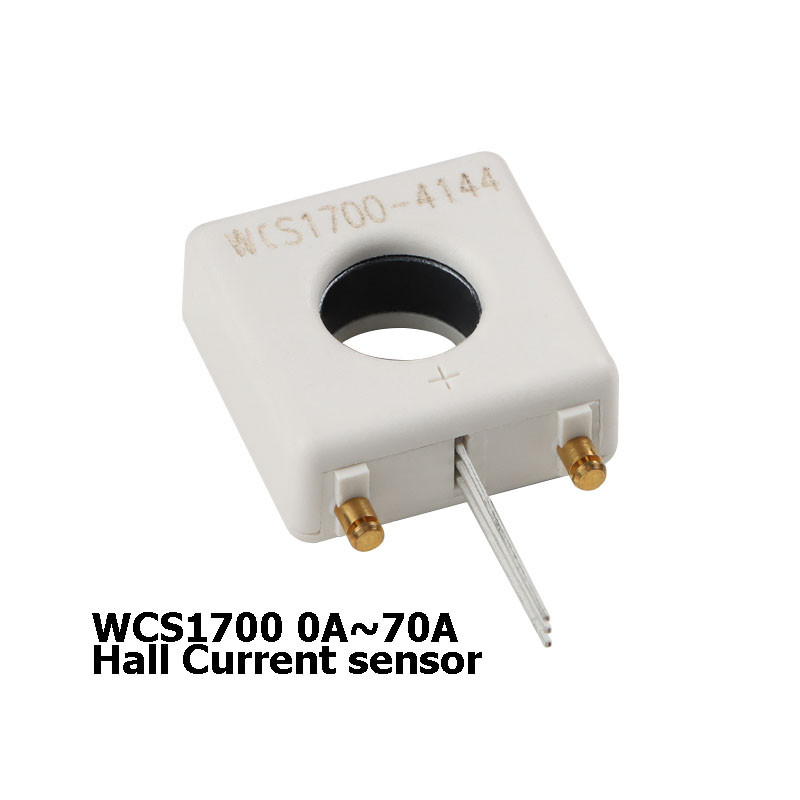

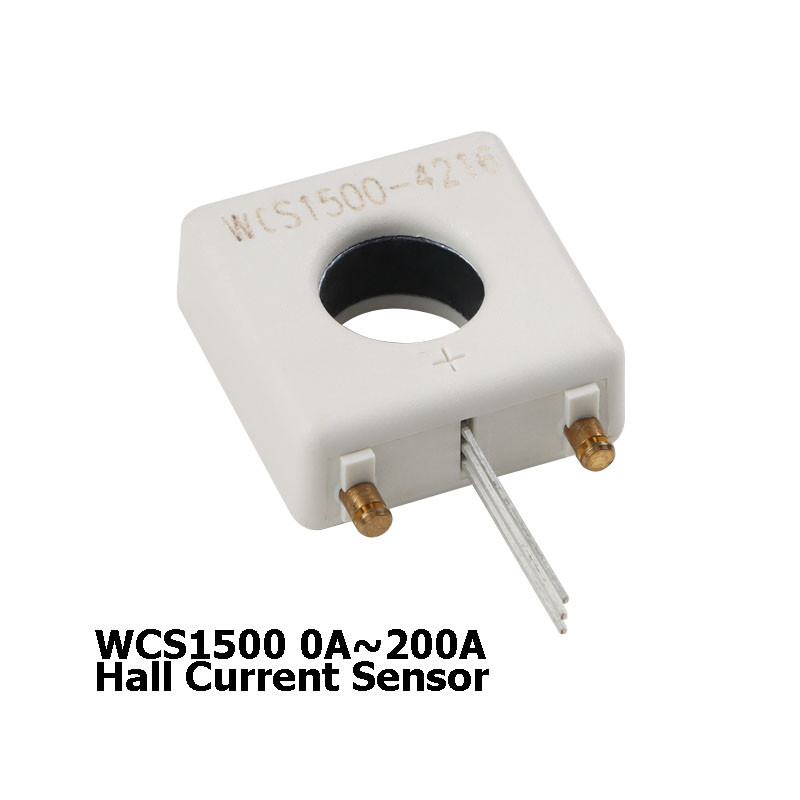

เซ็นเซอร์กระแสไฟฟ้าของฮอลล์มีฟังก์ชั่นหลักสองอย่าง ฟังก์ชั่นแรกคือสัญญาณอนาล็อกตามด้วยเครื่องขยายเสียงที่ใช้งานซึ่งเหมาะสำหรับการแปลง A / D ฟังก์ชันที่สองคือสัญญาณสลับซึ่งสามารถตั้งค่าขีด จำกัด ปัจจุบันล่วงหน้า เมื่อค่ากระแสจริงมากกว่าค่ากระแสที่ตั้งไว้ล่วงหน้าสัญญาณการสลับจะเปลี่ยนจากระดับต่ำเป็นระดับสูงและจะแสดงโดยไฟ LED เซ็นเซอร์กระแสไฟฟ้าในห้องโถงตัวอย่างการแปลงสัญญาณอนาล็อกปัจจุบันสามารถเชื่อมต่อกับ ADC, เอาต์พุตสัญญาณระดับ TTL สามารถเชื่อมต่อกับการควบคุมพอร์ต IO ของไมโครคอนโทรลเลอร์ สัญญาณขาออกเป็นสัญญาณอนาล็อกและสัญญาณระดับ การแสดงผลสัญญาณมีตัวบ่งชี้เอาต์พุต; ตัวบ่งชี้สัญญาณกระแสเกินเอาต์พุต; โมดูล WCS1500 แรงดันไฟฟ้า: DC 3-5V; DC5V แนะนำ ปัจจุบัน: 3.5mA แรงดันไฟฟ้าที่แยกได้: 1.5KV กระแสไฟตรวจจับการตรวจจับ: 0-200A เส้นเชิงเส้น: 11mV / A กระแสไฟฟ้าที่ จำกัด: 2-200A โมดูล WCS1600 แรงดันไฟฟ้า: DC 3-5V; DC5V แนะนำ ปัจจุบัน: 3.5mA แรงดันไฟฟ้าที่แยกได้: 1.5KV กระแสไฟฟ้าตรวจจับ 0-100A เส้นบรรทัด: 22mV / A กระแสไฟฟ้าที่ จำกัด: 1.5-100A โมดูล WCS1700 ของ WCS1700 แรงดันไฟฟ้า: DC 3-5V; DC5V แนะนำ ปัจจุบัน: 3.5mA แรงดันไฟฟ้าที่แยกได้: 1.5KV กระแสไฟตรวจจับการตรวจจับ: 0-70A เส้นเชิงเส้น: 33mV / A กระแสไฟฟ้าที่ จำกัด: 1-70A โมดูล WCS1800 ของโมดูล WCS1800 แรงดันไฟฟ้า: DC 3-5V; DC5V แนะนำ ปัจจุบัน: 3.5mA แรงดันไฟฟ้าที่แยกได้: 1.5KV กระแสไฟตรวจจับการตรวจจับ: 0-35A เส้นเชิงเส้น: 66mV / A กระแสไฟฟ้าที่ จำกัด: 0.5-35A เซ็นเซอร์กระแสไฟฮอลล์ WCS1700 Hall แรงดันใช้งาน: DC 5V การแสดงผลสัญญาณมีตัวบ่งชี้เอาต์พุต; ช่วงการตรวจจับกระแสไฟฟ้ากว้าง DC ± 70A; AC: 50A; ความละเอียดการตรวจจับปัจจุบัน 32mV / A; ตัวบ่งชี้สัญญาณกระแสเกินเอาต์พุต; จุดสำคัญสำหรับการตั้งค่าสัญญาณกระแสเกินสามารถปรับได้โดยมีความละเอียด 3A การแปลงกระแสตัวอย่างเอาต์พุตสัญญาณอนาล็อกสามารถเชื่อมต่อกับ ADC, เอาต์พุตสัญญาณระดับ TTL สามารถเชื่อมต่อกับการควบคุมพอร์ต IO ของไมโครคอนโทรลเลอร์ สัญญาณขาออกเป็นสัญญาณอนาล็อกและสัญญาณระดับ เซ็นเซอร์กระแสไฟ Hall มีฟังก์ชั่นหลักสองอย่างคือ WCS1800 เซ็นเซอร์กระแสไฟฮอลล์มีสองฟังก์ชั่นหลัก ฟังก์ชั่นแรกคือสัญญาณอนาล็อกตามด้วยเครื่องขยายเสียงที่ใช้งานซึ่งเหมาะสำหรับการแปลง A / D ฟังก์ชันที่สองคือสัญญาณสลับซึ่งสามารถตั้งค่าขีด จำกัด ปัจจุบันล่วงหน้า เมื่อค่ากระแสจริงมากกว่าค่ากระแสที่ตั้งไว้ล่วงหน้าสัญญาณการสลับจะเปลี่ยนจากระดับต่ำเป็นระดับสูงและจะแสดงโดยไฟ LED ข้อมูลจำเพาะ: แรงดันใช้งาน: DC5v การแก้ไขไฟฟ้า: Dc ± 35A; AC: 25A การแก้ไขไฟฟ้า: Dc ± 35A; AC: 25A ช่วงกระแสไฟฟ้า จำกัด: 05A-35A (เหมาะสำหรับการสลับเอาต์พุต); สัญญาณขาออกคือ: สัญญาณแรงดันไฟฟ้าแบบอะนาล็อกและแผงสัญญาณสลับ #Hall #Current #Detection #Sensor #Module #WCS1500 #WCS1600 #WCS1700 #WCS1800 #Short #Circuit #Overcurrent #Detector #Protection #Board #Adjustable #35A #70A #100A #200A
