โมดูลจับการสั่น 801S Shock Vibration Sensor SW520D ปรับความไว Analog Digital Ball Switch

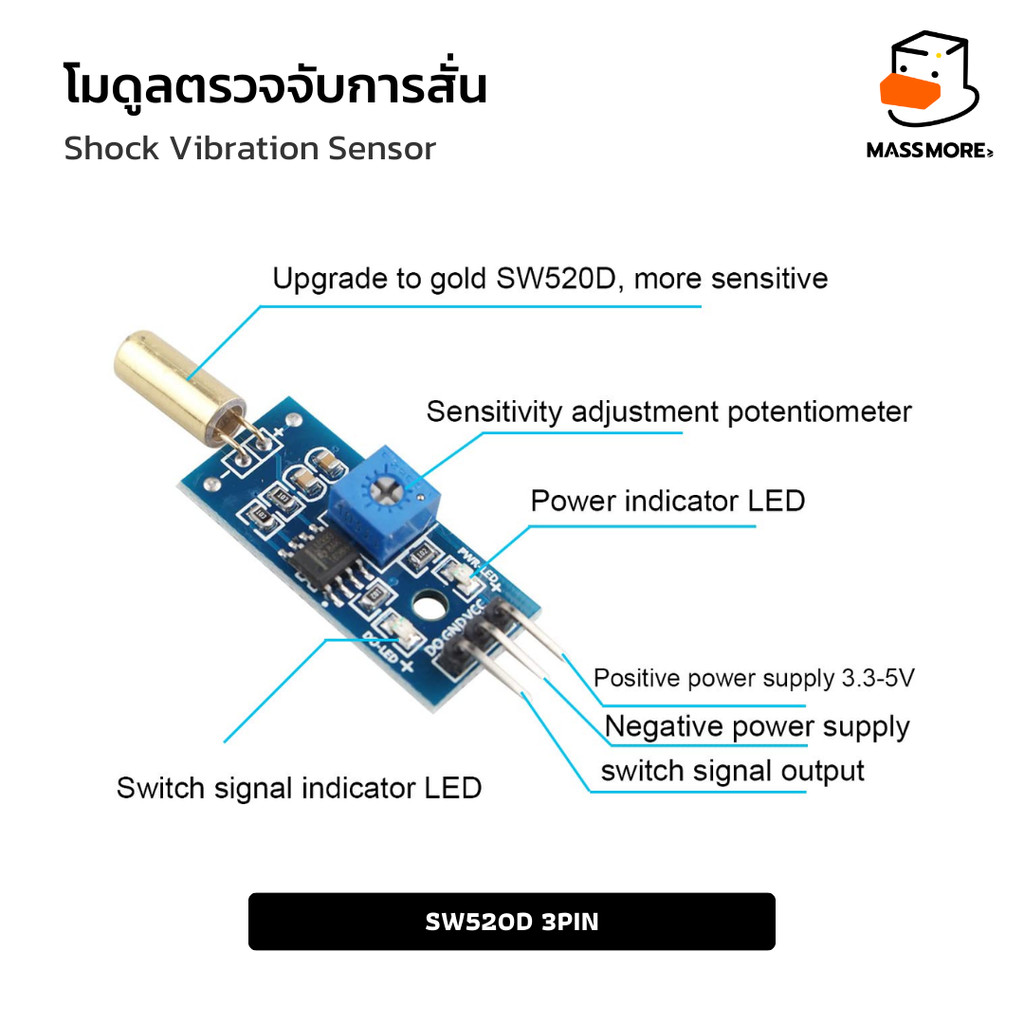

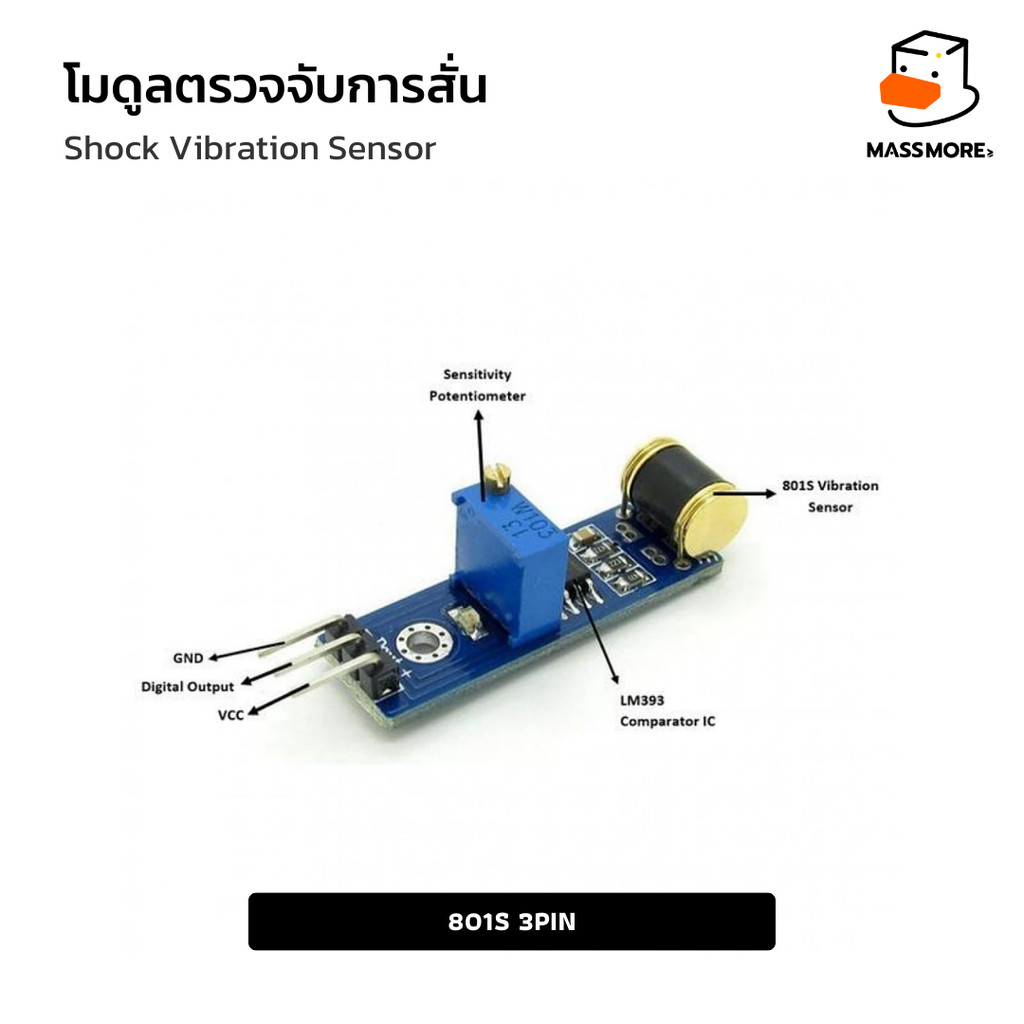

1. ชื่อสินค้า (Product) : โมดูลเซ็นเซอร์ตรวจจับการสั่นสะเทือนและความเอียง 801S/SW520D 2. แนะนำ (Introduction) โมดูลเซ็นเซอร์สำหรับตรวจจับการเคลื่อนไหวทางกายภาพ เช่น การสั่นสะเทือน (Vibration), การกระแทก (Shock), และการเอียง (Tilt) โดยมาพร้อมวงจรเปรียบเทียบแรงดัน LM393 ในตัว ทำให้สามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ (Arduino, ESP32) ได้โดยตรงและใช้งานได้ทันที ช่วยลดความซับซ้อนในการออกแบบวงจรภายนอก ทำให้การพัฒนาโปรเจกต์ทำได้รวดเร็วและมีเสถียรภาพยิ่งขึ้น 3. คุณสมบัติ (Features) : - ความไวสูง: สามารถตรวจจับการสั่นสะเทือนได้หลากหลายระดับ - ปรับความไวได้: มี Potentiometer บนบอร์ดสำหรับปรับค่าความไวของสัญญาณดิจิทัล - มี Output หลายรูปแบบ: รุ่น 801S 4-pin มีทั้งสัญญาณดิจิทัล (DO) สำหรับแจ้งเตือน และอนาล็อก (AO) สำหรับวัดความแรงของการสั่น - วงจรเปรียบเทียบในตัว: ใช้ IC Comparator LM393 ให้สัญญาณดิจิทัลที่คมชัดและเสถียร - ไฟ LED แสดงสถานะ: ช่วยให้ตรวจสอบการทำงานของโมดูลได้ง่าย - รองรับแรงดัน 3.3V - 5V: เข้ากันได้กับ MCU ส่วนใหญ่ 4. ข้อมูลสินค้า (Spec data) ข้อมูลจำเพาะโดยย่อสำหรับโมดูลเซ็นเซอร์ พารามิเตอร์ (Parameter) ค่า (Value) ชิปหลัก(Main IC) LM393, 801S / SW520D แรงดันไฟฟ้าทำงาน (Operating Voltage) 3.3V - 5V DC กระแสไฟฟ้าทำงาน (Operating Current) ประมาณ 15 mA ประเภทเอาต์พุต (Output Type) Digital (TTL), Analog (สำหรับรุ่น 4-pin) การเชื่อมต่อ (Interface) 3-Pin / 4-Pin Header (ระยะห่าง 2.54mm) ขนาดโมดูล (Module Dimensions) ประมาณ 32mm x 14mm รูยึด (Mounting Hole) M3 5. เปรียบเทียบ (Comparison) ตารางเปรียบเทียบต่อไปนี้จะช่วยสรุปความแตกต่างที่สำคัญระหว่างผลิตภัณฑ์แต่ละตัวเลือก: 6. ตัวอย่างการใช้งาน (Applications) ความแตกต่างในการใช้งานของเซ็นเซอร์แต่ละประเภท สามารถแบ่งกลุ่มการประยุกต์ใช้งานได้ดังนี้: 1) สำหรับโมดูล 801S - ระบบสัญญาณกันขโมย: ติดตั้งบนประตู หน้าต่าง หรือยานพาหนะ เพื่อตรวจจับการทุบ การงัดแงะ หรือการเคลื่อนไหวที่ไม่พึงประสงค์ - ของเล่นและอุปกรณ์โต้ตอบ: สร้างของเล่นที่สามารถตอบสนองต่อการสัมผัส การเคาะ หรือการเขย่า - การตรวจจับการทำงานของเครื่องจักร: ติดตั้งบนมอเตอร์หรือเครื่องจักรเพื่อตรวจสอบว่าเครื่องกำลังทำงานอยู่หรือไม่จากระดับการสั่นสะเทือน - ระบบสมาร์ทโฮม: ประยุกต์ใช้เป็นการตรวจจับการเคาะประตูแบบอัจฉริยะ - โครงงานเพื่อการศึกษา: ใช้เอาต์พุตแบบอนาล็อกในการสร้างเครื่องวัดความไหวสะเทือนของแผ่นดิน (Seismograph) แบบง่าย 2) สำหรับโมดูล SW520D - การตรวจจับการล้ม: ติดตั้งบนหุ่นยนต์หรือวัตถุเพื่อตรวจจับเมื่อมีการล้มหรือพลิกคว่ำ - สวิตช์ตามการวางแนว: ใช้เป็นสวิตช์เปิด/ปิดอุปกรณ์ตามทิศทางการวาง เช่น เปิดไฟเมื่ออุปกรณ์ตั้งขึ้น และปิดเมื่อวางนอนลง - ของเล่นที่เปลี่ยนสถานะ: สร้างของเล่นที่เปลี่ยนเสียงหรือการแสดงผลเมื่อถูกพลิก - ระบบเตือนภัยการเคลื่อนย้าย: ติดตั้งบนอุปกรณ์ที่ควรอยู่กับที่ เพื่อส่งสัญญาณเตือนเมื่อมีการยกหรือเอียงอุปกรณ์นั้น 7. เอกสารอ้างอิง (Documents) : - Datasheet 801S : https://components101.com/sites/default/files/component_datasheet/801S-Sensor-Datasheet.pdf - Datasheet SW-520D : http://funduino.de/DL/SW-520D.pdf - Datasheet LM393 : https://www.onsemi.com/download/data-sheet/pdf/lm393-d.pdf 8. แพ็คเกจประกอบไปด้วย (Shipping List) : 1 x โมดูลเซ็นเซอร์ (ตามรุ่นที่เลือก) ❤️รับประกันสินค้ามีคุณภาพ 100% จากทางร้านค้า ❤️ 🚚 สินค้าพร้อมส่งโกดังไทย ไม่ต้องรอของนาน จัดส่งรวดเร็ว ทันใจ 🚚 🚚 มีเก็บเงินปลายทาง 🚚 จัดส่งรวดเร็วทุกวัน 👍🏻👍🏻มั่นใจ 100% ได้รับสินค้าแน่นอน👍🏻👍🏻 ลูกค้าท่านใดที่ต้องการคำปรึกษา ตัวอย่างโค้ด Arduino หรือ ปัญหาในการใช้งานสามารถ Inbox เข้ามาได้เลยครับ ยินดีให้คำแนะนำ ขอบคุณครับ 🙏 #VibrationSensor #ShockSensor #TiltSensor #801S #SW520D #Arduino #ESP32 #RaspberryPi #DIYElectronics #เซ็นเซอร์ #โมดูล #ตรวจจับการสั่น
