Diymore 76 ~ 108Mhz วิทยุ Fm ชุด Rda5807 วิทยุโมดูลการผลิตอิเล็กทรอนิกส์การฝึกอบรม Diy ชุด

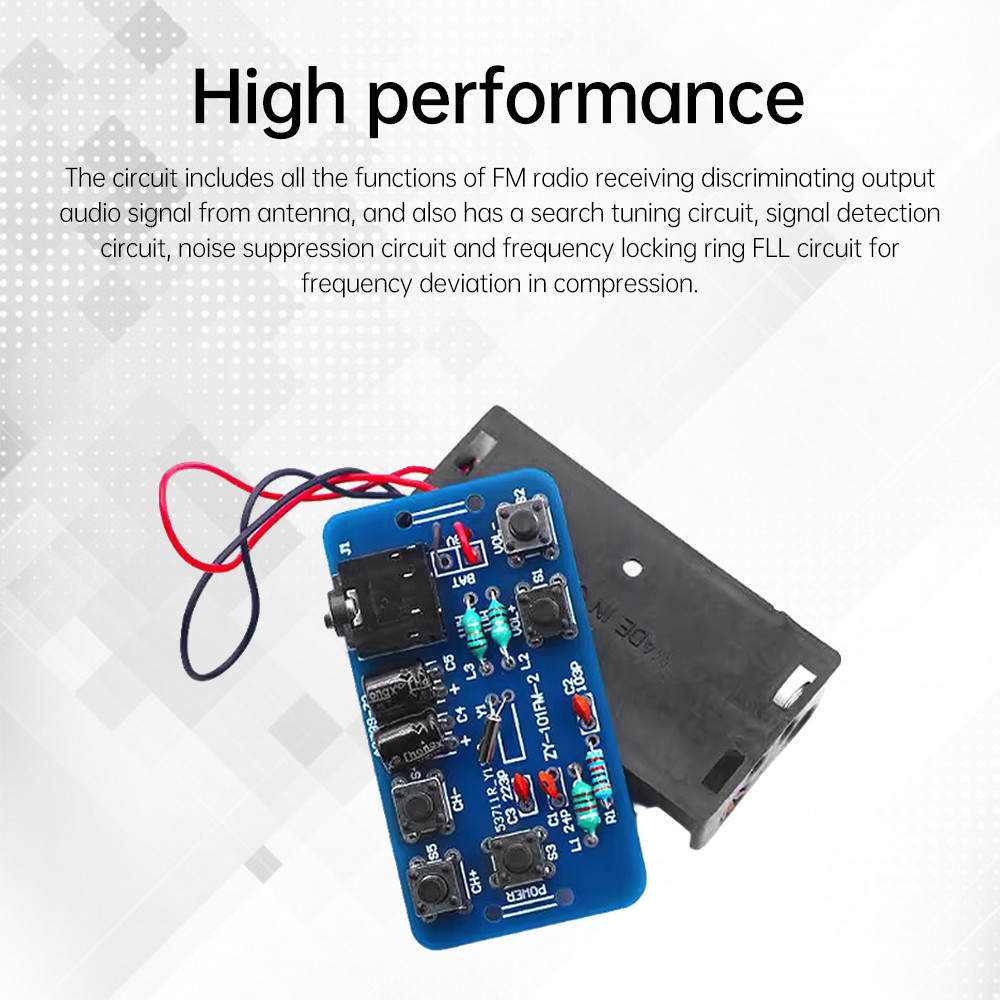

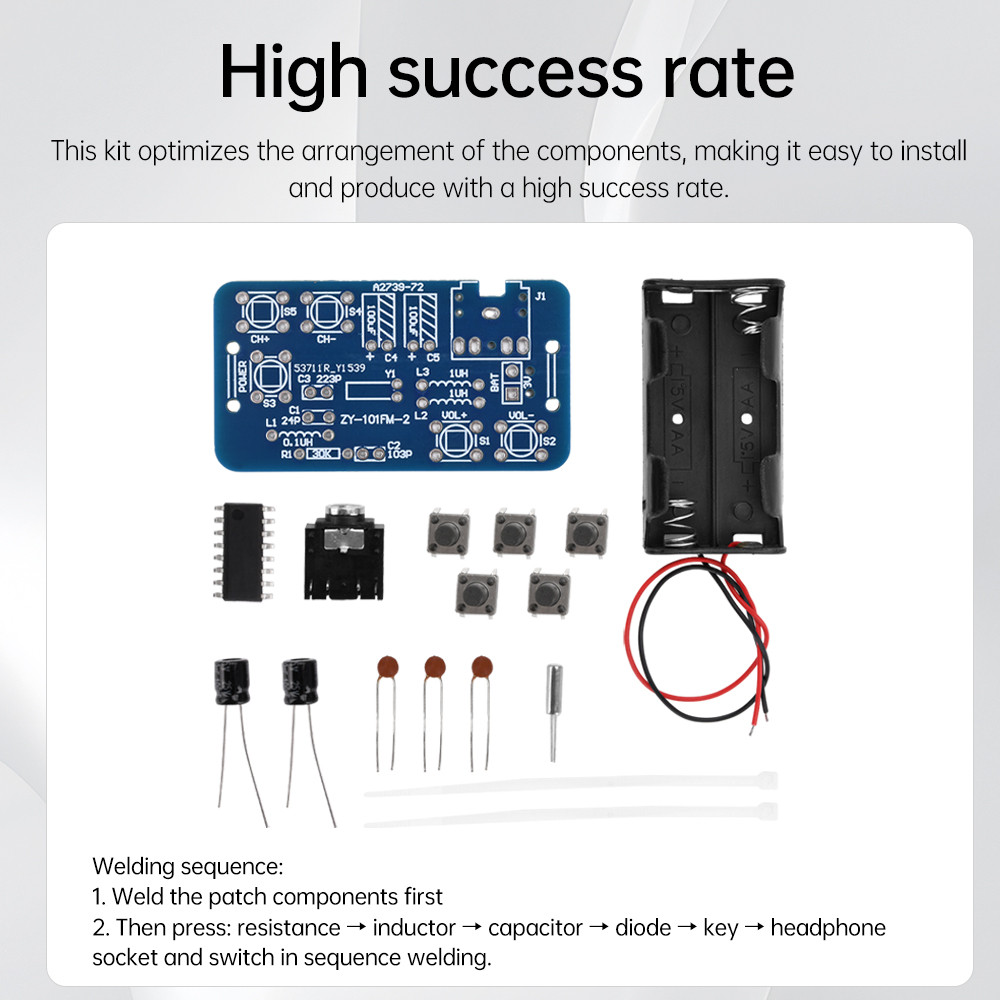

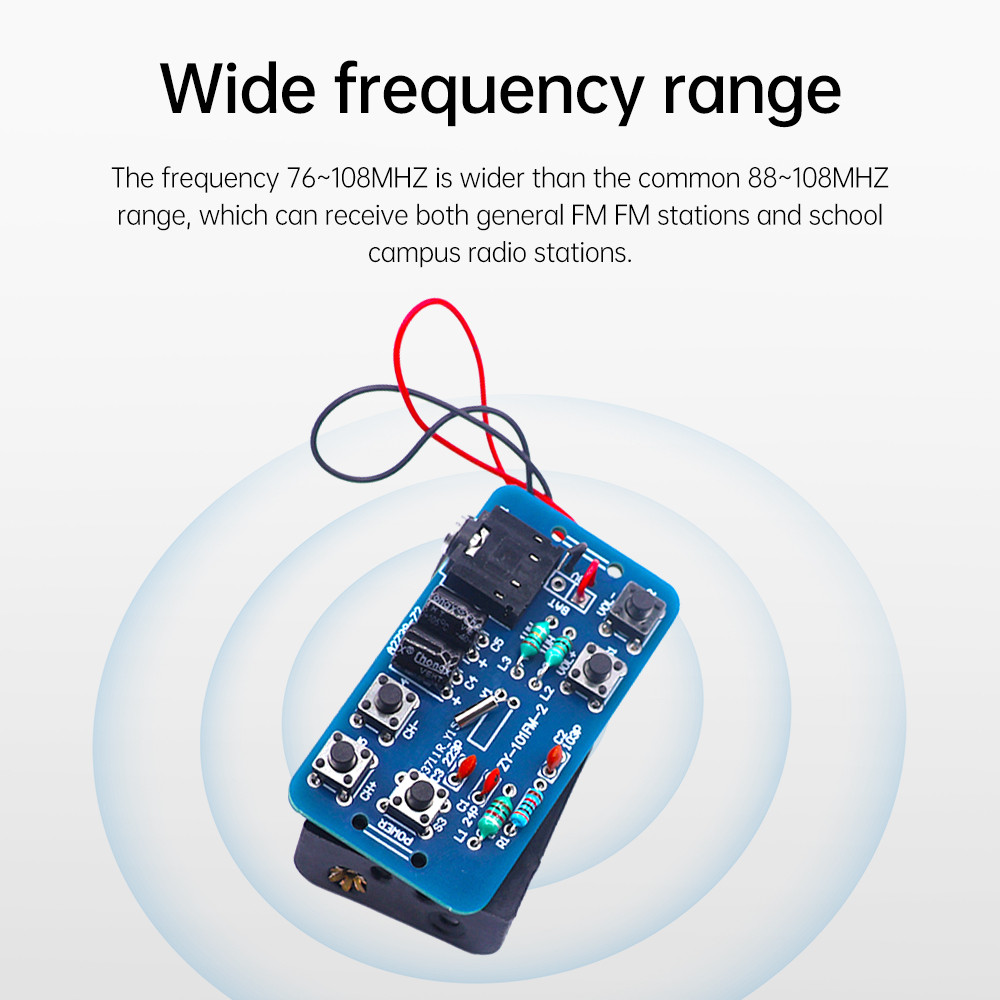

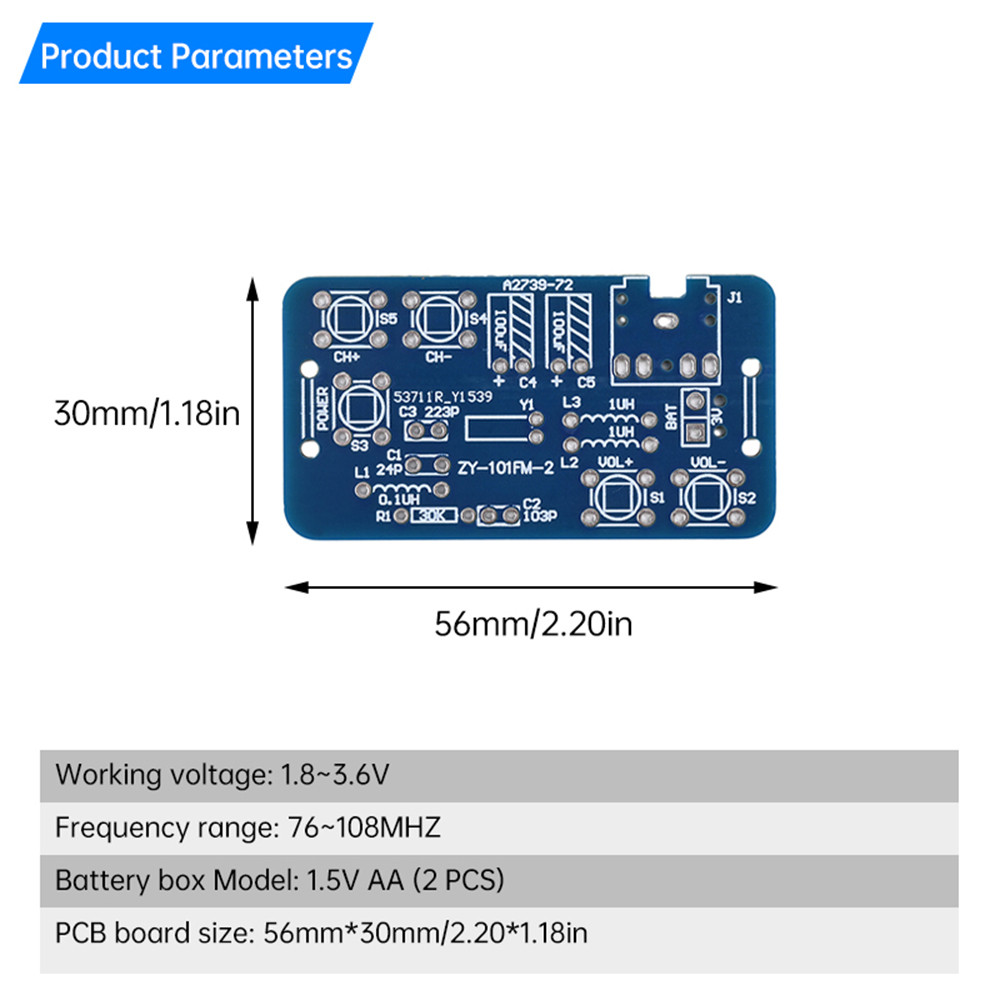

คุณสมบัติ: 1. วงจรนี้รวมถึงฟังก์ชั่นทั้งหมดของสัญญาณวิทยุ FM ที่รับสัญญาณเสียงแยกความถี่สัญญาณจากเสาอากาศรวมถึงวงจรค้นหาและปรับแต่งวงจรตรวจจับสัญญาณวงจรสเกลช์และวงจร FLL แบบล็อคความถี่ \nการบีบอัดความถี่มีการชดเชยความถี่ในการบีบอัด 2. ชุดนี้ช่วยเพิ่มประสิทธิภาพการจัดเรียงส่วนประกอบต่างๆทำให้ง่ายต่อการติดตั้งและผลิตด้วยอัตราความสำเร็จสูงมาก 3. ชุดอุปกรณ์นี้ไม่เพียง แต่ใช้สำหรับเชื่อมและประกอบเท่านั้น แต่ยังใช้สำหรับปรับและม้วนคอยล์ด้วยตัวเองซึ่งสนุกและเหมาะสำหรับผู้เริ่มต้นโดยเฉพาะนักเรียนหรือผู้ที่ชื่นชอบการใช้เครื่องมือเชื่อมเป็นครั้งแรก. 4. ช่วงความถี่กว้างโดยมีช่วงการมอดูเลตความถี่กว้างกว่า 76-108MHz ทั่วไปที่ช่วง 88-108MHz สถานีวิทยุ FM สามารถรับได้ทั้งสถานีวิทยุ FM และสถานีวิทยุในมหาวิทยาลัย 5. ความถี่กลางของวงจรได้รับการออกแบบให้เป็น 70KHZ และวงจรต่อพ่วงไม่จำเป็นต้องใช้หม้อแปลงความถี่กลาง การเลือกความถี่จะเสร็จสมบูรณ์ด้วยการกรองความถี่กลาง RC ภายในของวงจร 6. ฟังก์ชั่นหน่วยความจำวิทยุสนับสนุนการเรียกคืนวิทยุและระดับเสียงโดยอัตโนมัติจากระบบปิดเครื่องครั้งสุดท้ายเมื่อเปิดเครื่องในครั้งต่อไป พารามิเตอร์: แรงดันไฟฟ้าที่ใช้งานได้: 1.8~3.6V ช่วงความถี่: 76~108MHz กล่องแบตเตอรี่รุ่น: 1.5V AA (2 เซลล์) ขนาดบอร์ด PCB ของ PCB: 56 มม. * 30 มม. วิธีการใช้งาน: เครื่องนี้ใช้ปุ่มปรับแต่งอิเล็กทรอนิกส์ (SEEK +, SEEK -) เช่นวิทยุปรับแต่งดิจิตอลรวมถึงปุ่มควบคุมระดับเสียง (VOL +, VOL -) และปุ่มสวิตช์เปิดปิด (PW) หลังจากเปิดวงจรแล้วให้กดปุ่มสวิตช์เปิด / ปิดหนึ่งครั้งวงจรจะเริ่มทำงาน กด SEEK + เพื่อค้นหาสถานีวิทยุที่ความถี่ระดับไฮเอนด์หรือ SEEK เพื่อค้นหาสถานีวิทยุที่ความถี่ต่ำสุด สัญญาณวิทยุจะถูกค้นหาโดยอัตโนมัติและการปรับแต่งจะหยุดโดยอัตโนมัติ ถ้าคุณยังคงกดปุ่มค้นหาวงจรจะยังคงค้นหาสถานีวิทยุ ลำดับการเชื่อม: ลำดับการเชื่อม: 1. ก่อนอื่นให้บัดกรีส่วนประกอบของตัวยึดพื้นผิว 2. จากนั้นบัดกรีตามลำดับต่อไปนี้: 1. ความต้านทาน 2. การเหนี่ยวนำ 3. ตัวเก็บประจุ 4. ไดโอด 5. ปุ่ม 6. ซ็อกเก็ตหูฟังและสวิตช์ แพ็คเกจรวม: ชุด 1: ชิ้นส่วน DIY DIY ของโมดูลวิทยุ 1X (ลูกค้าต้องเชื่อมด้วยตัวเอง) ชุดที่ 2: โมดูลวิทยุ 1X สำเร็จรูป (รอย)
