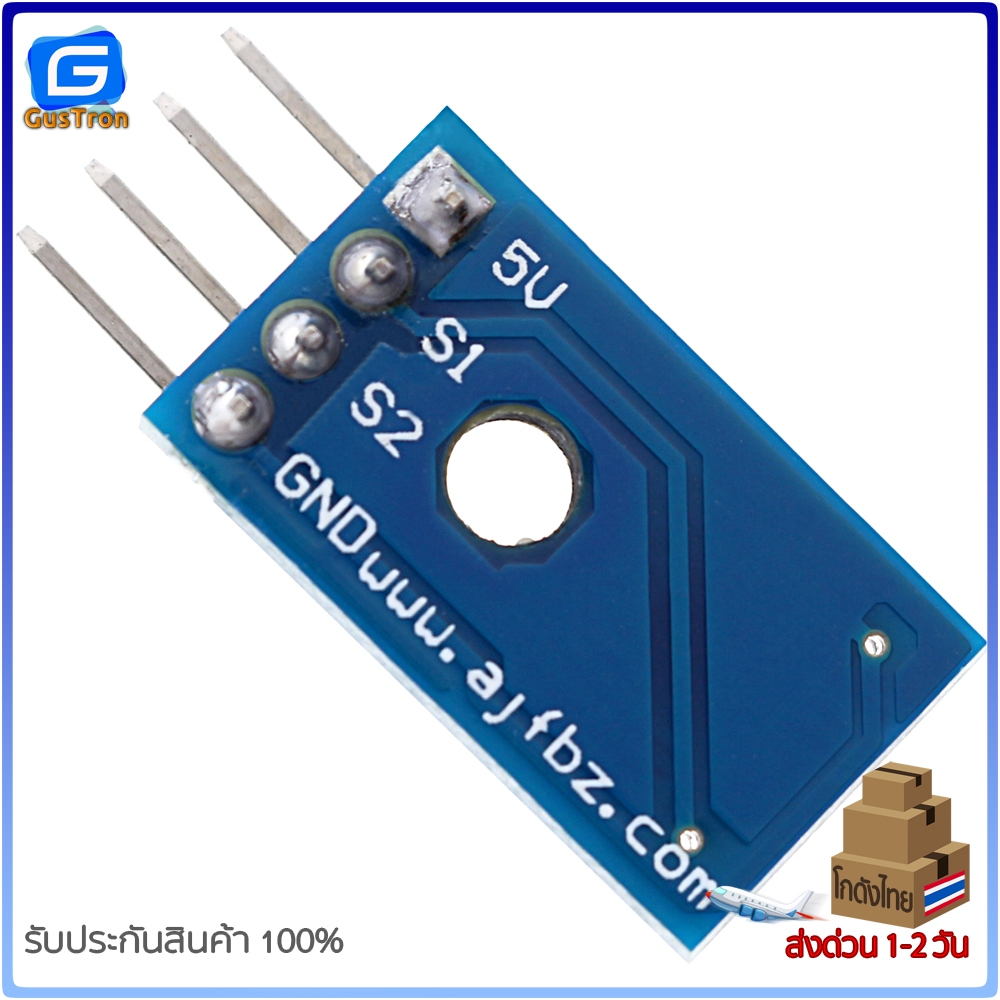

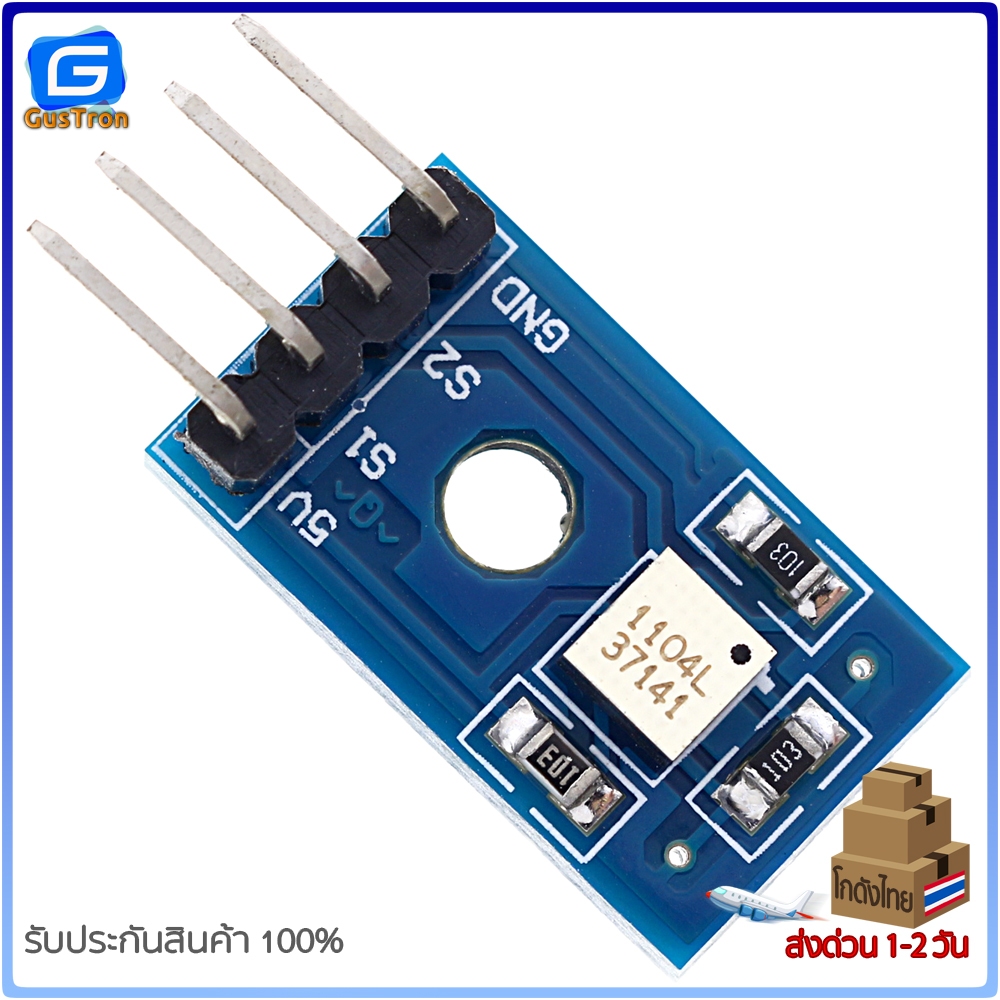

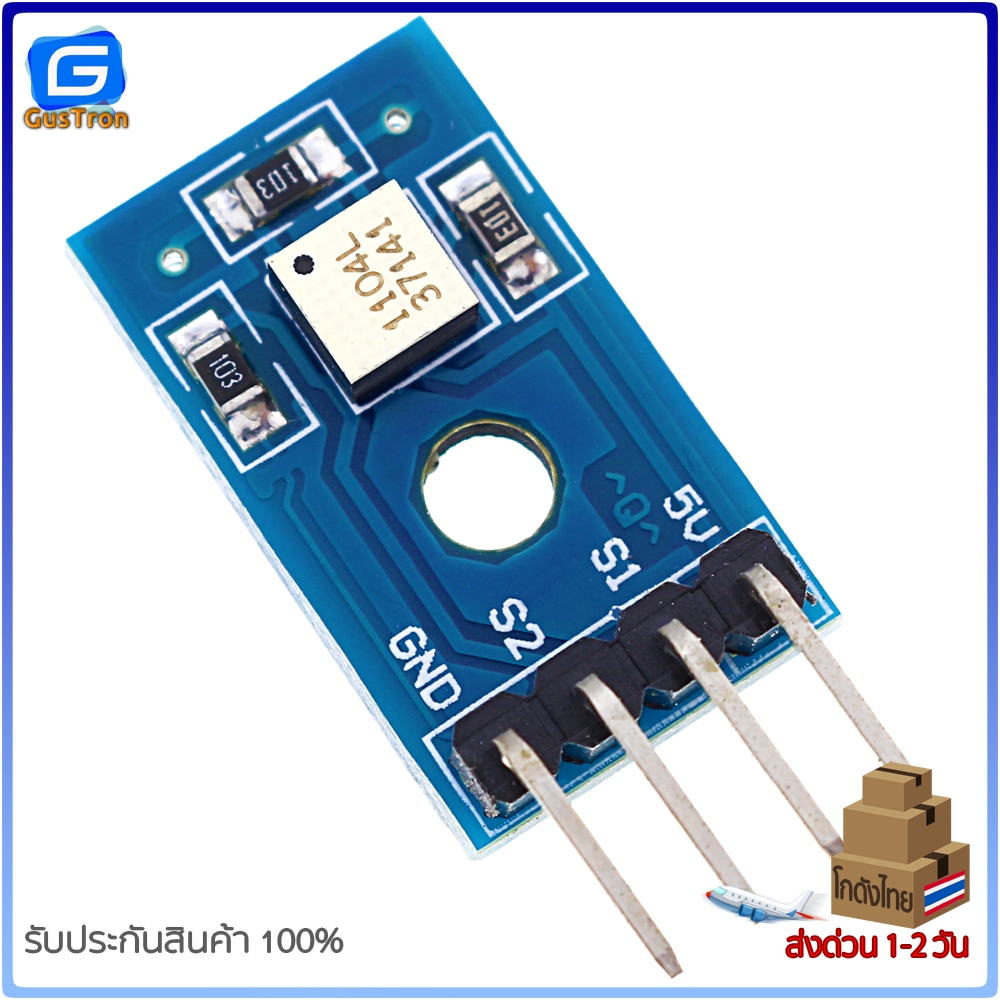

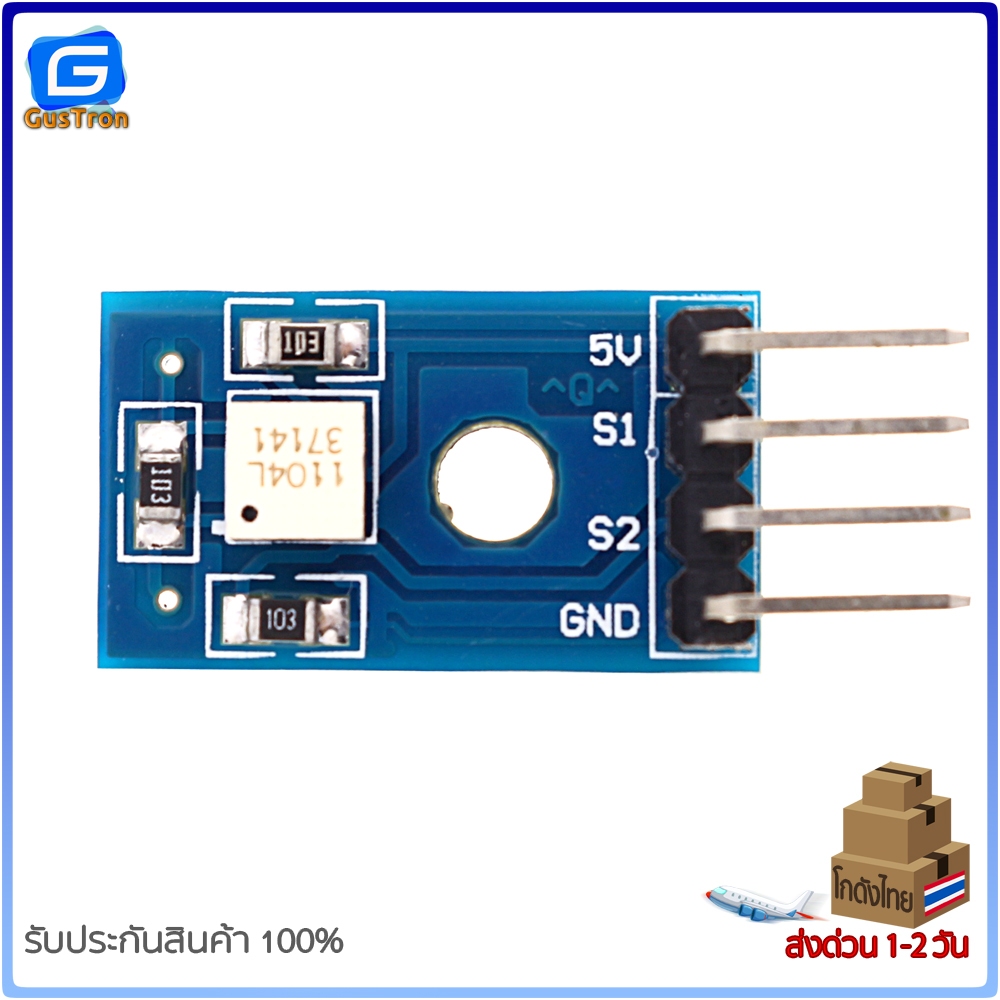

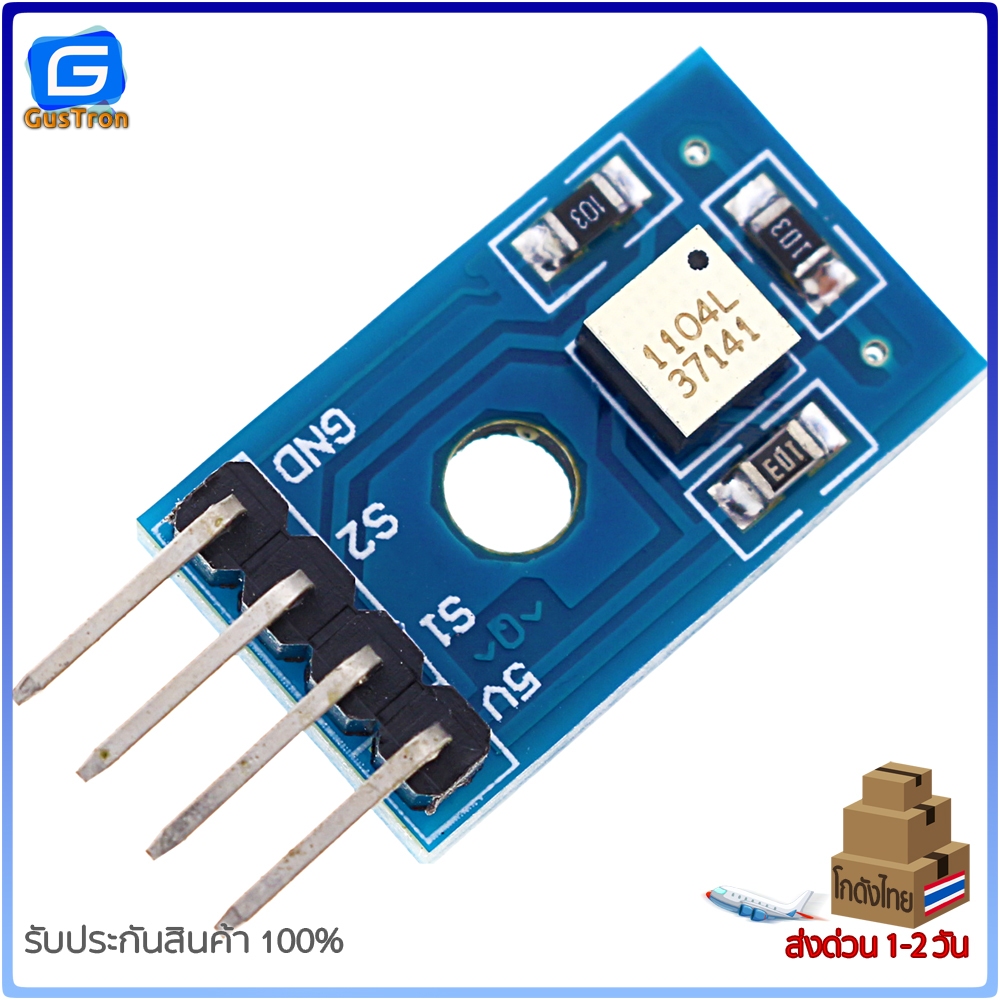

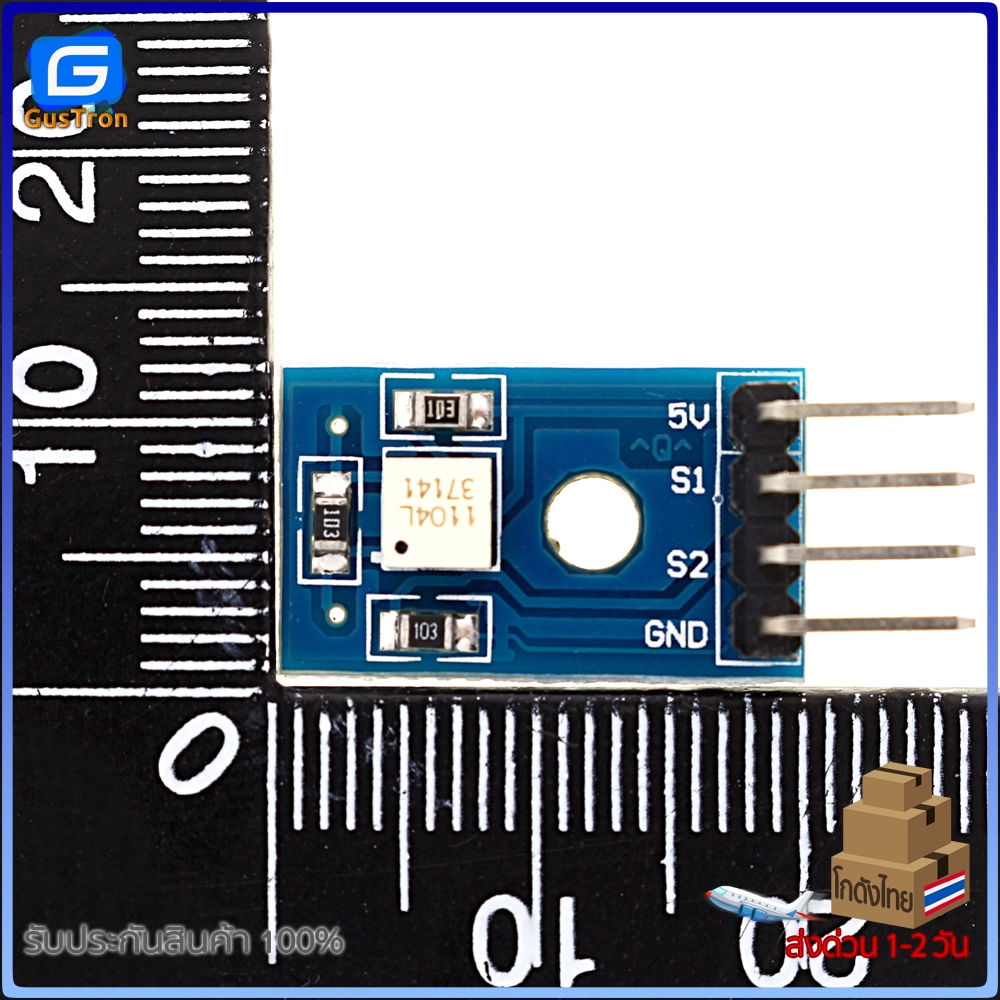

เซ็นเซอร์ตรวจจับความเอียง 4 แกน RPI-1031 Angle Sensor Four Direction Sensor 4 Direction Sensor

เซ็นเซอร์ตรวจจับความเอียง 4 แกน RPI-1031 Angle Sensor Four Direction Sensor 4 Direction Sensor เซ็นเซอร์ตรวจจับความเอียง/การหมุน ตรวจจับได้ 4 ทิศทาง ด้านหน้า ด้านหลัง ด้านซ้าย ด้านขวา ให้สัญญาณเป็นแบบ analog ใช้ไฟเลี้ยง 3.3-5V Working principle: It is realized by optical principle: there is one light-emitting diode inside, two light-sensing receiving transistors; another cylindrical type sunshade Detecting the current state of the RPI-1031 by blocking the LED and the photosensitive receiving tube through the cylindrical shade When the RPI-1031 is in the state as shown in the figure, the LED is blocked by the light shield, and the two photosensitive receiving transistors receive no light, which is in the off state, corresponding to the output low level, and the two GPIO ports are output. Low level When the RPI-1031 rotates in the state shown in the figure, one of the phototransistors is blocked, and the light emitted by the LED can only be received by the phototransistor above, that is, the phototransistor above is turned on, and the photosensitive photo below The triode is turned off, so that two GPIO ports output one is high level and one is low level; When the RPI-1031 continues to rotate as shown in the figure, the shade is not blocked, the diode is illuminated, and both phototransistors can be received, so that they can be turned on, and the output of both GPIO ports is high; When the RPI-1031 continues to rotate as shown in the figure, this state is exactly the opposite of that described in 4 , the high and low levels of the two GPIO port outputs are interchanged. ❤️❤️❤️❤️รับประกันสินค้า 100%❤️❤️❤️❤️ - ภายใน 14 วัน (นับจากวันที่ลูกค้าได้รับสินค้า) - เปลี่ยนฟรีทันที !!!! (กรณีสินค้าเกิดความเสียหายจากโรงงานของผู้ผลิตเท่านั้น) เงื่อนไข: 1. ไม่มีรอยไหม้จากการใช้งานผิดวิธี หรือ ร่องรอยการใช้งานผิดประเภทที่ทำให้สินค้าเสียหาย 2. มีเลข Serial รหัสสินค้า จากโรงงานของทางร้านอยู่บนผลิตภัณฑ์(ข้อนี้ถ้าซื้อกับทางร้านจะมีทุกตัวลูกค้าไม่ต้องกังวลนะครับ) 🙏🙏🙏🙏 บริการให้คำแนะนำปรึกษา ฟรี !!!! 🙏🙏🙏🙏 ************ ระบบ Shopee ปรับใหม่เป็นการสุ่มขนส่งระหว่าง Kerry กับ Shopee ************ - โอกาสได้ Kerry สูงกว่า - ทางร้านตัดรอบ 13.00 น. สั่งก่อน 13.00 น. ส่งภายในวัน หลังจากนั้นจัดส่งวันถึดไป - สินค้าจัดส่งทุกวันจันทร์ ถึง เสาร์ หยุดวันอาทิตย์
