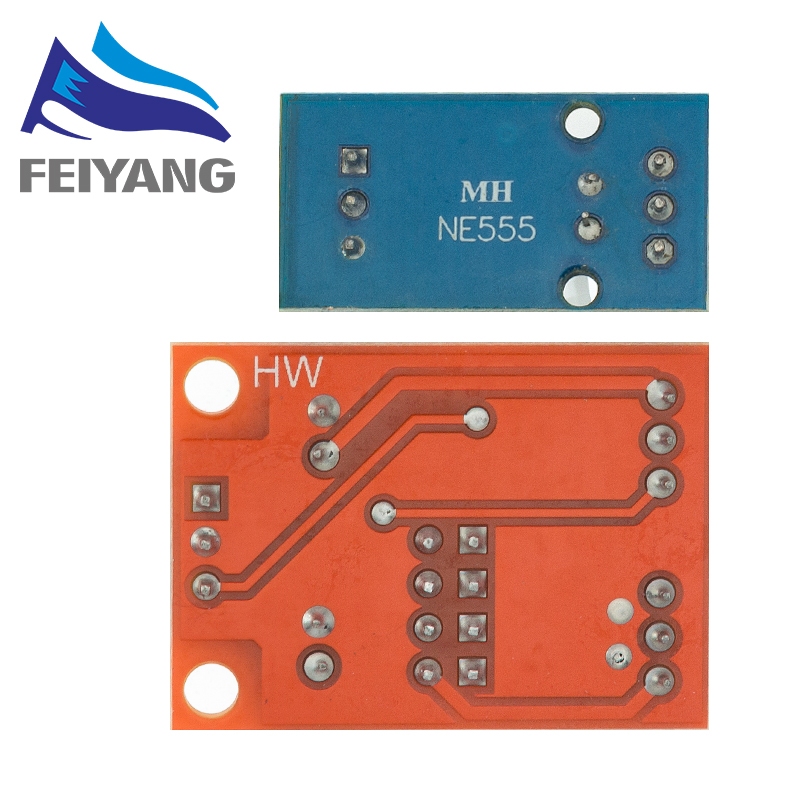

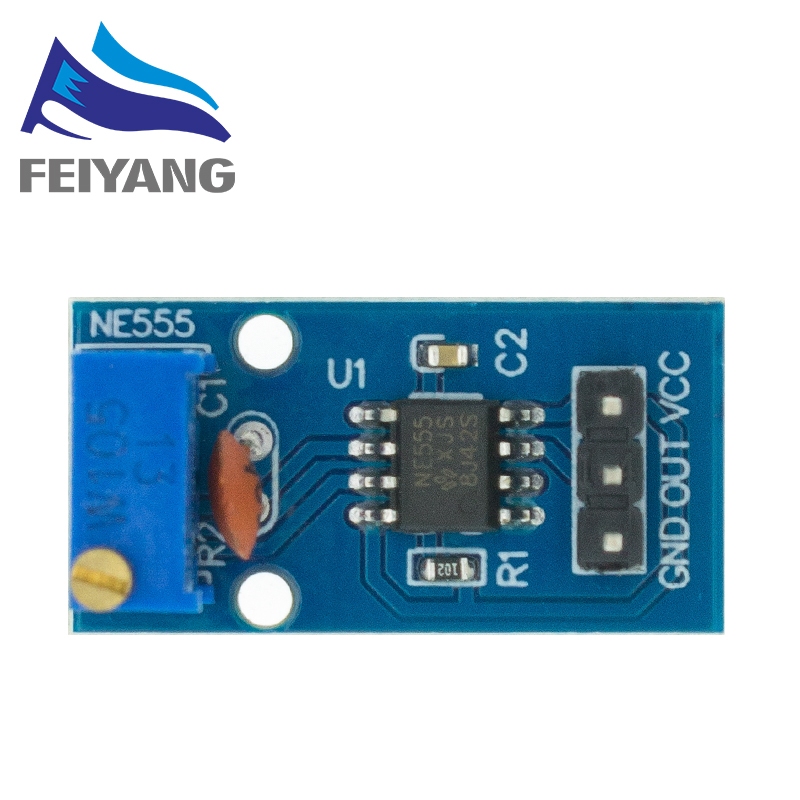

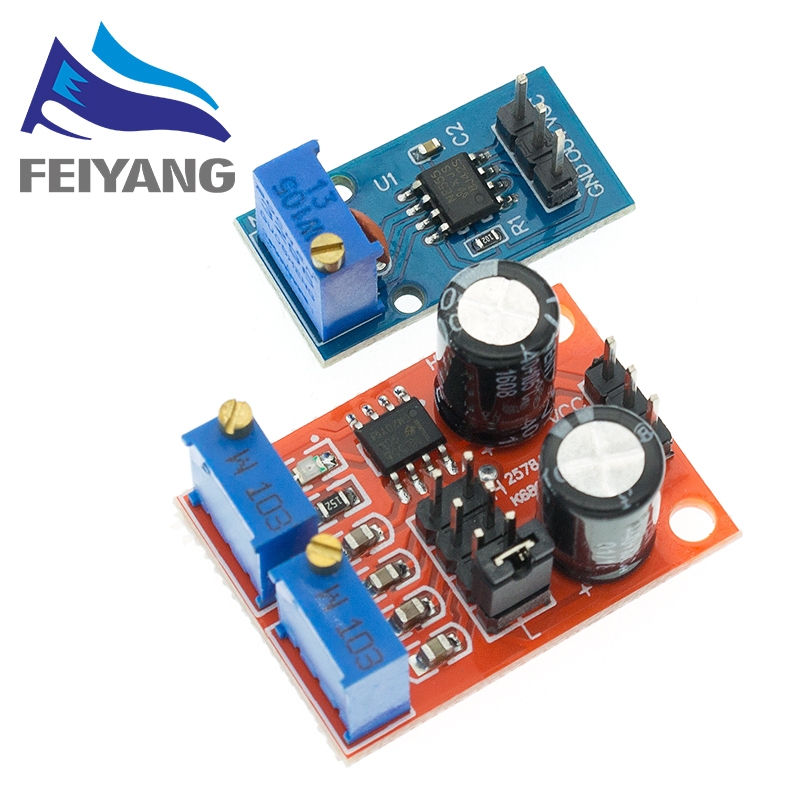

Ne555 Pulse ความถี่ Duty Cycle ปรับโมดูล 10kHz -200kHz Square Wave สัญญาณเครื่องกําเนิดไฟฟ้าสําหรับ Arduino DIY ชุด Stepper มอเตอร์

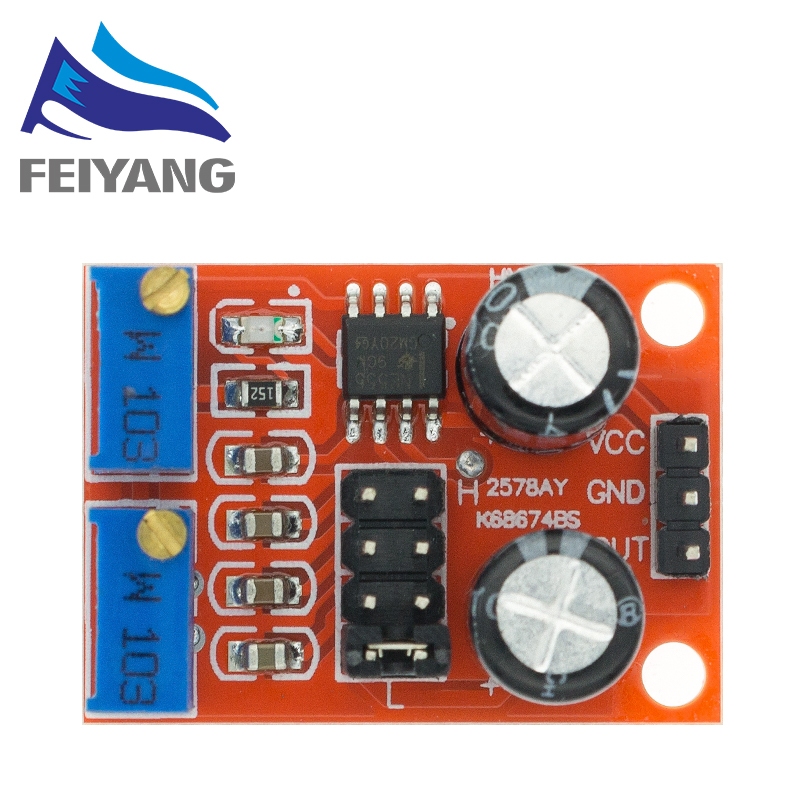

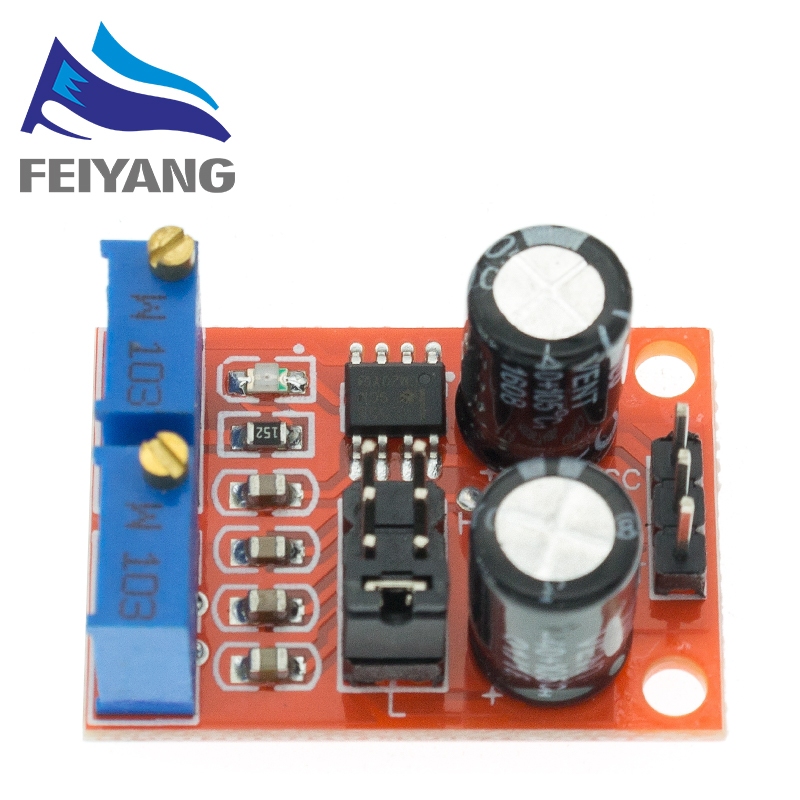

Ne555- แดง: 1, ขนาด: 3.1 ซม. * 2.2 ซม. 1, ชิปหลัก: NE555; แรงดันไฟฟ้าอินพุต: 5V-15VDC. แหล่งจ่ายไฟ 5V กระแสไฟขาออกสามารถ 15MA รอบ; แหล่งจ่ายไฟ 12V กระแสไฟขาออกสามารถ 35MA รอบ; กระแสไฟฟ้าเข้า 3, กระแสไฟฟ้าเข้า: 100MA แอมพลิจูดเอาต์พุต: 4.2V V-PP ถึง 11.4V V-PP ขึ้นอยู่กับแรงดันไฟฟ้าอินพุตแอมพลิจูดขาออกจะแตกต่างกัน (แตกต่างกันไปขึ้นอยู่กับแรงดันไฟฟ้าอินพุตแอมพลิจูดขาออกจะแตกต่างกัน) 5, กระแสไฟขาออกสูงสุด: 15MA (แหล่งจ่ายไฟ 5V, V-PP มากกว่า 50%), 35MA (แหล่งจ่ายไฟ 12V, V-PP มากกว่า 50%)   ขอบเขตของโมดูลนี้: เครื่องกำเนิดสัญญาณคลื่นสี่เหลี่ยม เป็นสัญญาณที่ใช้สำหรับการพัฒนาการทดลอง การสร้างสัญญาณไดรฟ์คลื่นสี่เหลี่ยม 2 เพื่อขับเคลื่อนมอเตอร์สเต็ปเปอร์สำหรับการสร้างสัญญาณไดรฟ์คลื่นสี่เหลี่ยม พัลส์ปรับได้ 3 ระดับซึ่งสร้างขึ้นเพื่อใช้งานโดย MCU วงจรควบคุมที่เกี่ยวข้องกับการสร้างพัลส์ที่ปรับได้ 4 รุ่น ข้อดี: 1, เอาต์พุตพร้อมไฟ LED, ไม่มีเอาต์พุตตรงไปตรงมา (ระดับเสียง LED ต่ำ, ความถี่ LED สูงค่อนข้างต่ำ, LED กะพริบ); 2, ช่วงความถี่ที่เลือกระดับเอาต์พุต, ความถี่เอาต์พุตสามารถปรับได้อย่างต่อเนื่องมากขึ้น ไฟล์ LF: ไฟล์ IF 1Hz ~ 50Hz: 50Hz ~ 1KHz ไฟล์ความถี่สูง: 1KHz ~ 10kHz ไฟล์ HF: 10kHz ~ 200kHz รอบการทำงานของเอาต์พุตสามารถปรับแต่งรอบการทำงานและความถี่แยกกันการปรับรอบการทำงานจะเปลี่ยนความถี่ 4 ความถี่ขาออกสามารถปรับได้ ระยะเวลา T = 0.7 (RA +2 RB) C RA, RB ปรับได้ 0-10K; รายละเอียดต่ำเมื่อ C = 0.001UF; หากแผงลอย C = 0.1UF; ไฟล์ความถี่สูง C = Hf แผงลอย C = 100UF ดังนั้นความถี่ของผู้ซื้อรูปคลื่นสามารถคำนวณของตัวเองคำนวณ 1UF; HF แผงลอย C = 100UF ดังนั้นความถี่ของผู้ซื้อรูปคลื่นสามารถคำนวณของตัวเอง Ne555-สีฟ้า: เน555-Blue 1. Ne555 IC. 2. . สัญญาณช่องสัญญาณเดียว, รอบการทำงานออกประมาณ 50% ตารางคลื่น. 3. ตัวต้านทานโหลดแผ่นปรับความต้านทานเพื่อควบคุมความถี่เอาต์พุต 4. ไฟแสดงสถานะออนบอร์ด 5. แรงดันไฟฟ้าที่ใช้งานได้: 5V ~ 12V
