วงจรเครื่องให้อาหารปลาอัตโนมัติ Automatic fish feeder circuit

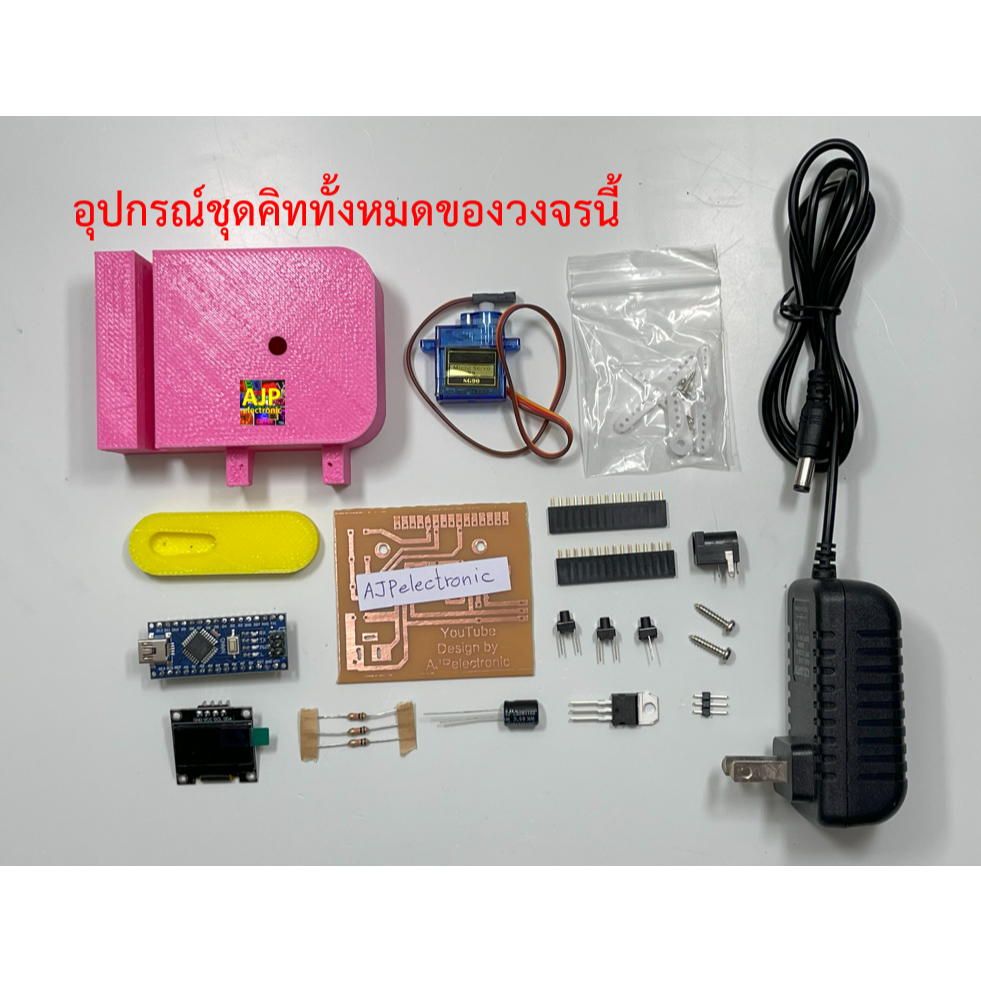

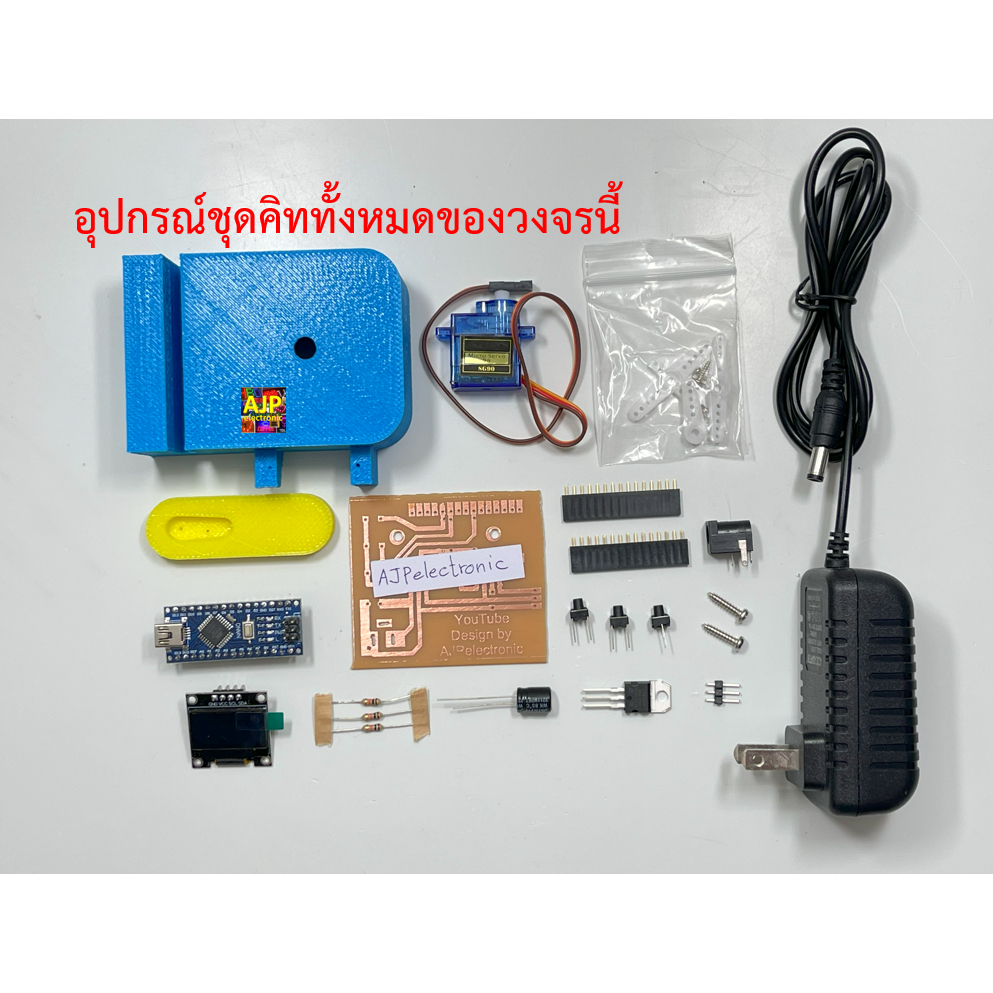

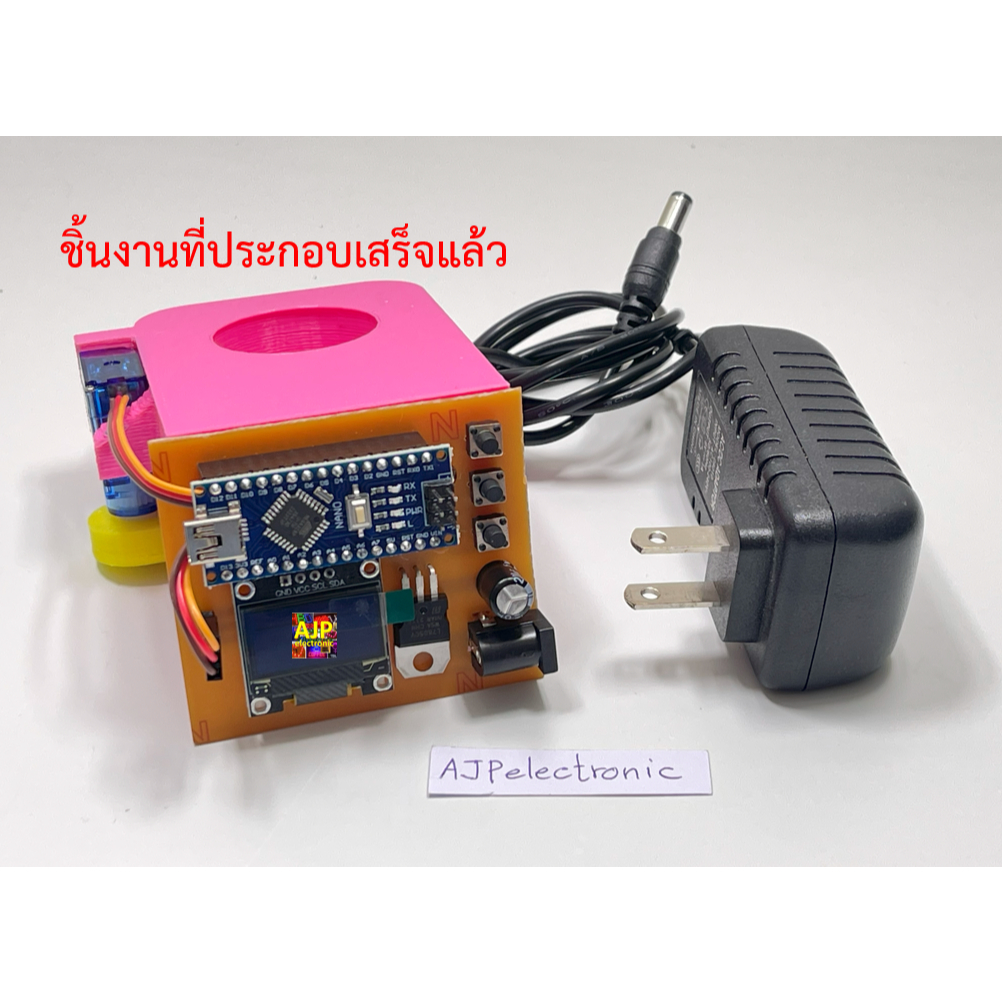

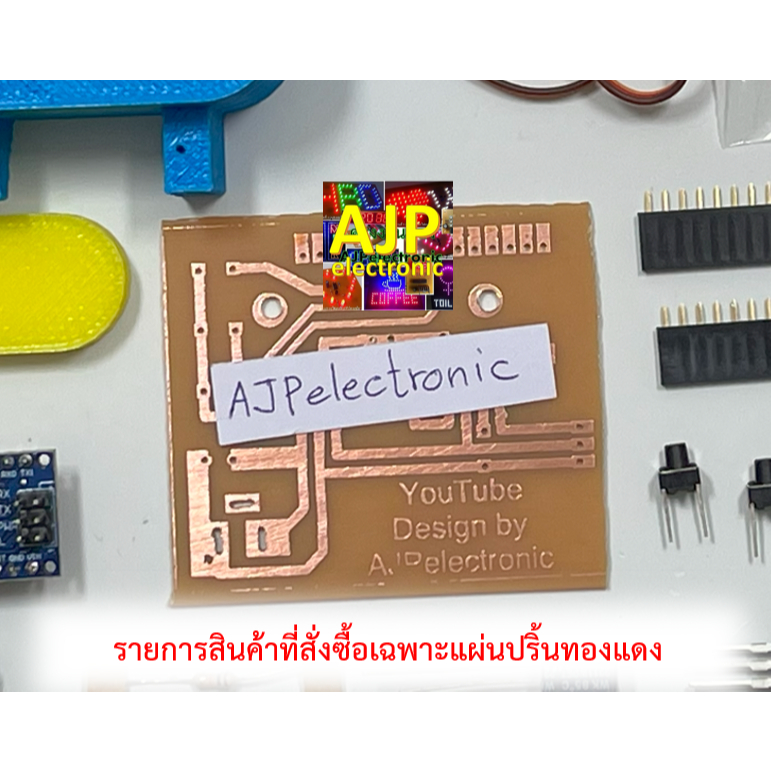

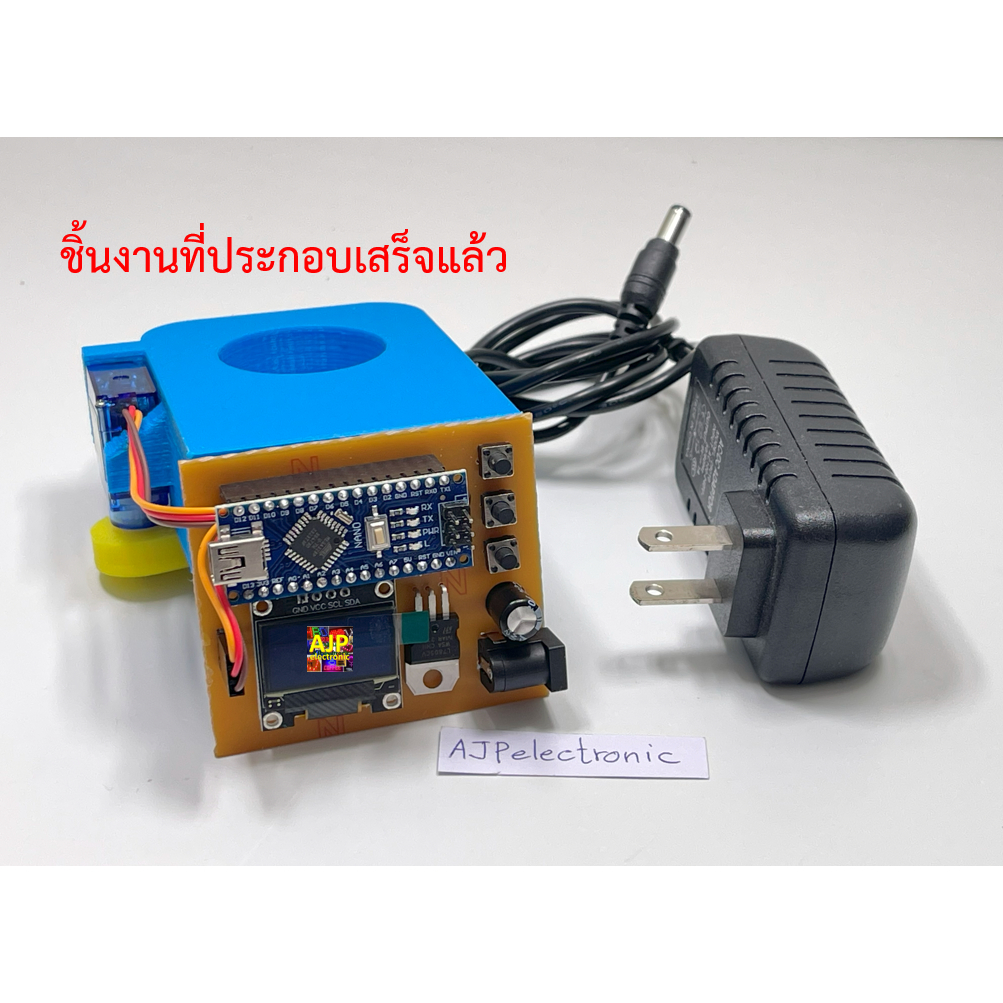

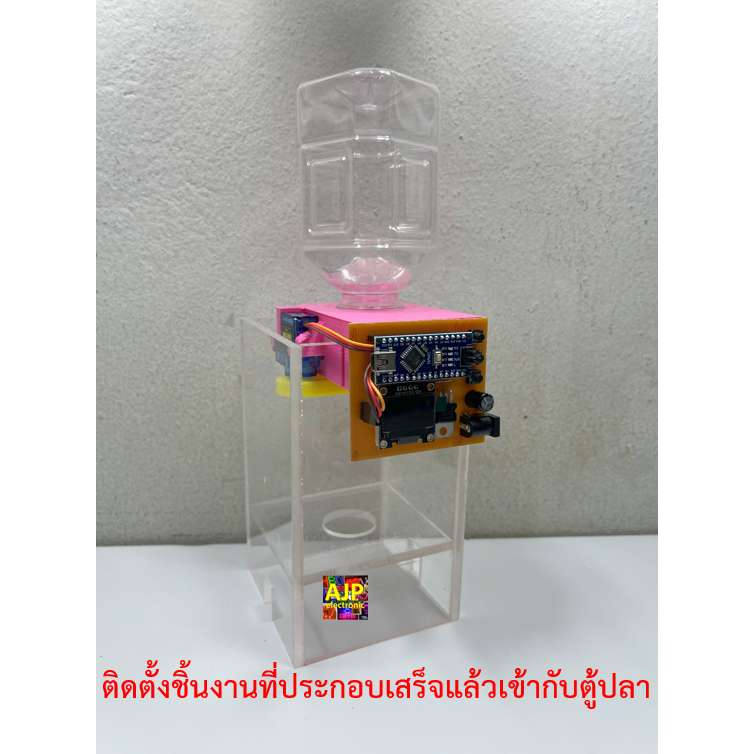

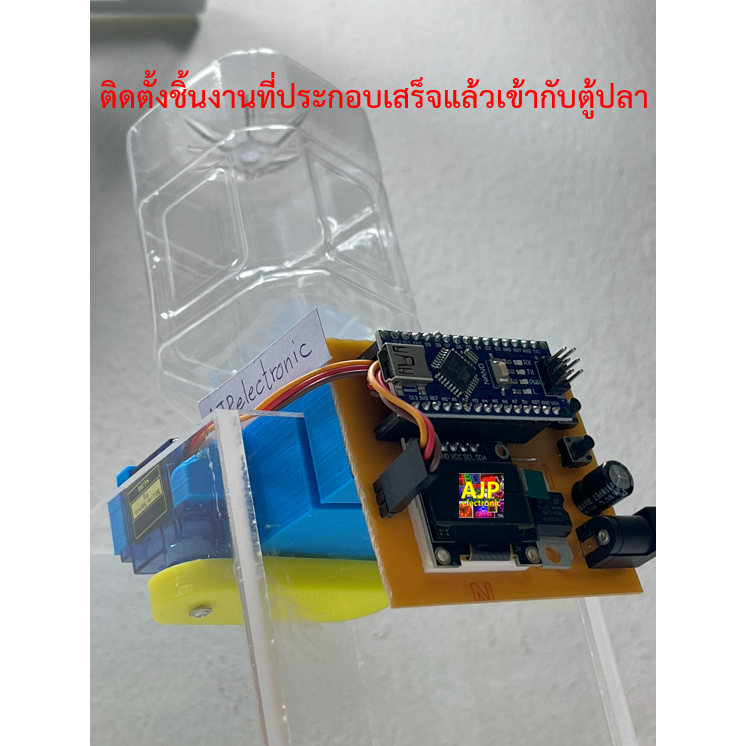

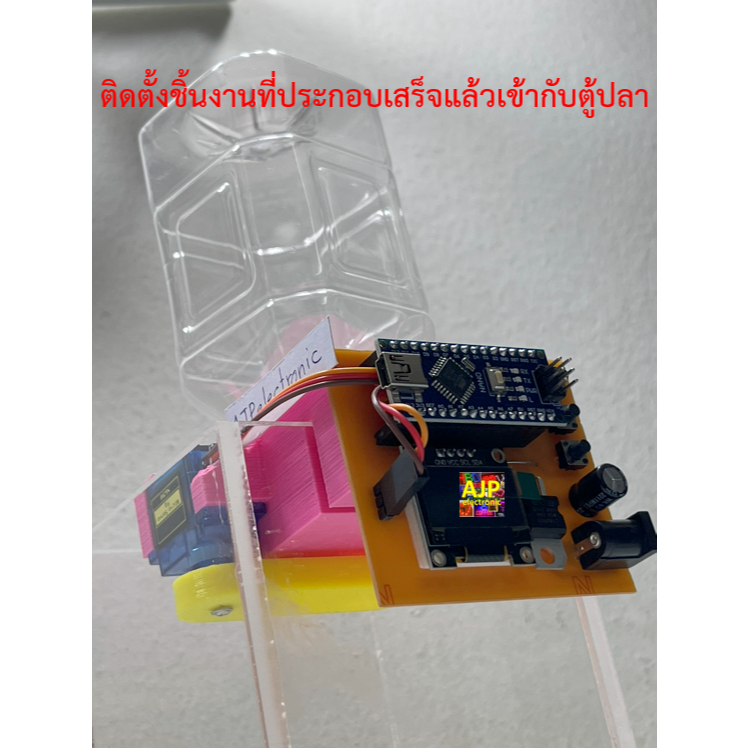

วงจรเครื่องให้อาหารปลาอัตโนมัติ Automatic fish feeder circuit การทำงาน การทำงานของวงจรนี้ เริ่มจากการต่อสายอแดปเตอร์ 9V เข้ากับวงจรเรียบร้อยแล้ว (ต่อเข้าที่ตำแหน่ง DC Jack) จากนั้นหน้าจอ OLED จะขึ้นคำว่า “ตั้งเวลาให้อาหารปลา” และเวลาจะเริ่มตั้งต้นที่ 5 วินาที เราสามารถตั้งเวลาได้จากปุ่มสวิทซ์ต่างๆดังนี้ ปุ่มสวิทซ์ 1 (SW1) ปุ่มนี้จะใช้ตั้งค่าโหมด ซึ่งมี 5 โหมด ดังนี้ โหมด “ตั้งเวลาให้อาหารปลา”, “ตั้งค่าชั่วโมง”, “ตั้งค่านาที”, “ตั้งค่าวินาที” และโหมด “กำลังทำงาน” ปุ่มสวิทซ์ 2 (SW2) ปุ่มนี้จะใช้เพิ่มค่าตัวเลขในแต่ละโหมดของปุ่มสวิทซ์ 1 ปุ่มสวิทซ์ 3 (SW3) ปุ่มนี้จะใช้ลดค่าตัวเลขในแต่ละโหมดของปุ่มสวิทซ์ 1 เมื่อทำการตั้งค่ามาถึงโหมด “กำลังทำงาน” ระบบของวงจรนี้จะเริ่มนับถอยหลัง จากนั้นเซอร์โวมอเตอร์ก็จะได้รับคำสั่งจากบอร์ดอาดูโน่เพื่อเปิดประตูให้อาหารปลาออก ประตูจะหน่วงเวลาตามที่ได้ตั้งค่า “ตั้งเวลาให้อาหารปลา” ไว้และเมื่อหมดเวลาก็จะปิดเข้าที่ดังเดิม กระบวนการทำงานก็จะหมุนวนแบบนี้ไปเรื่อยๆ จนกว่าเราจะตั้งค่าใหม่ให้กับระบบ การตั้งค่าใหม่ (การรีเซต) ให้กับระบบมี 2 วิธี คือ วิธีที่ 1 ให้ถอดสายอดปเตอร์ 9V ออกและเสียบเข้าใหม่ ส่วนวิธีที่ 2 ให้กดปุ่มสีขาวบนบอร์ดอาดูโน่ นาโน รายการอุปกรณ์ R 10k โอห์ม จำนวน 3 ตัว สวิทช์ จำนวน 3 ตัว ไอซี 7805 จำนวน 1 ตัว คาปาซิเตอร์ 220uF 1 ตัว DC Jack 2.5mm 1 ตัว จอ OLED 124x64 1ตัว ก้างปลาตัวผู้ 3 ขา 1 ตัว ก้างปลาตัวเมีย 15 ขา 2 ตัว บอร์ด Arduino Nano 1 ตัว Servo Motor 1 ตัว อแดปเตอร์ 2.5mm 9V 2A 1ตัว โครงสามมิติชุดให้อาหารปลา 1 ชุด แผ่นปริ้นของวงจรนี้ (เจาะรูแล้ว) จำนวน 1 แผ่น *** สินค้านี้จะต้องนำไปประกอบบัดกรีด้วยตะกั่วก่อน จึงจะสามารถทำงานได้ ขั้นตอนการประกอบอุปกรณ์สามารถดูได้ตามลิ้งนี้ https://www.youtube.com/watch?v=YA5iSyXf-gc&t=5s เงื่อนไขสำคัญ โปรดทำความเข้าใจนะครับ *** แนะนำให้ถ่ายคลิปตอนแกะกล่องสินค้า เพื่อตรวจสอบว่าได้อุปกรณ์ครบหรือไม่ ถ้าไม่ครบสามารถคืนสินค้าได้ *** สินค้าที่ทำการบัดกรีแล้ว ทางร้านไม่ขอรับเปลี่ยน หรือ คืนสินค้า เพราะการบัดกรีด้วยความร้อนถ้าไม่ชำนาญอาจจะทำให้อุปกรณ์พังได้
