BEF 9V DIY CW เทรนเนอร์ถอดรหัสชุด CW ถอดรหัส Morse รหัส Reader จอแสดงผล LCD วิทยุ Circuit Board อิเล็กทรอนิกส์เชื่อมชุดฝึก TH

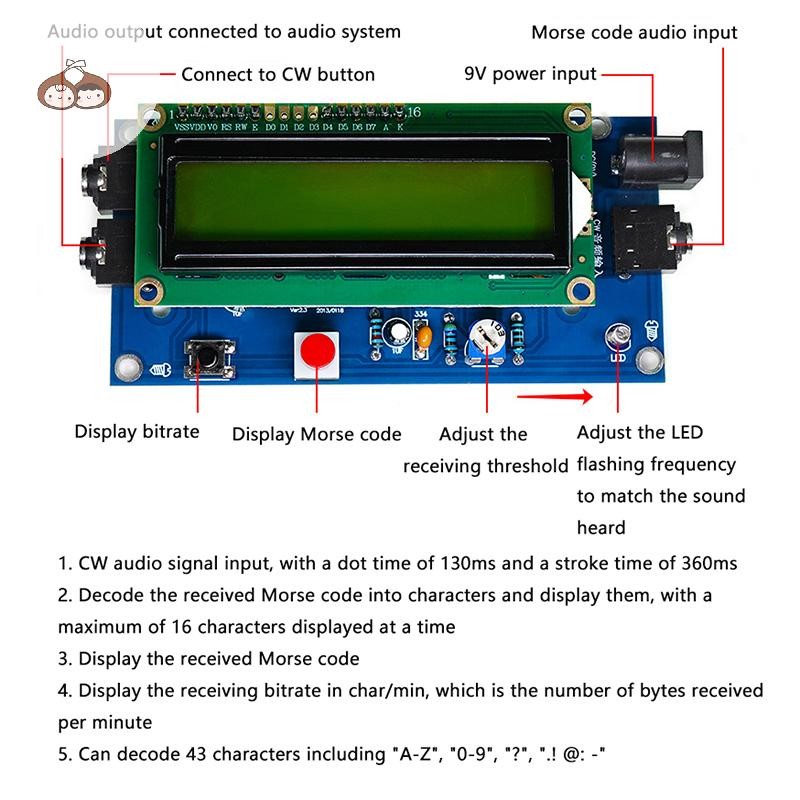

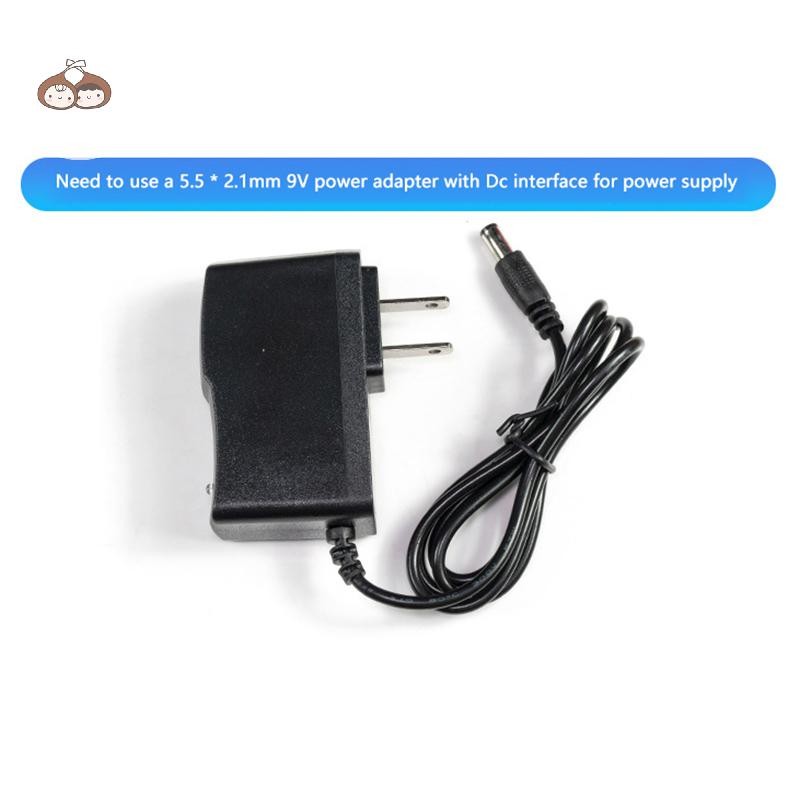

พารามิเตอร์: พารามิเตอร์พารามิเตอร์: ชื่อชุด: ตัวถอดรหัส CW Morse Code แหล่งจ่ายไฟ: แหล่งจ่ายไฟ DC9V แรงดันไฟฟ้าที่ใช้งานได้: 9V การทำงานปัจจุบัน: 33mA ขนาด PCB: 101x50 มม. ฟังก์ชั่น: 1. อินพุตสัญญาณเสียง CW 2. แสดงรหัส Morse ที่ได้รับ 3. การถอดรหัสเสียงรหัสมอร์สที่ได้รับเป็นอักขระ 4. แสดงอัตราบิตรับ 5. ปุ่ม CW ภายนอกสำหรับฝึกการส่งรหัสมอร์ส ข้อแนะนำในการใช้งาน: เชื่อมต่อกับแหล่งจ่ายไฟ DC9V (2) ขั้วอินพุตเสียง cw เชื่อมต่อกับเสียงรหัสมอร์สซึ่งสามารถถอดรหัสและแปลงเสียงรหัสมอร์สเป็นอักขระและแสดงบนหน้าจอ LCD ขั้วเอาต์พุตเสียง cw สามารถรับสัญญาณเสียง Morse code และสามารถเชื่อมต่อกับลำโพงหรือหูฟังได้ (4) ปรับโพเทนชิออมิเตอร์เกณฑ์การรับเพื่อให้ตรงกับความถี่การกระพริบ LED กับเสียงที่ได้ยิน หากปรับไม่ถูกต้องตัวถอดรหัสจะไม่สามารถถอดรหัสเสียงได้ กดปุ่มล็อคตัวเองเพื่อดูรหัสมอร์สที่ป้อนเข้าไปจะไม่แสดงเมื่อปรากฏขึ้น . กดปุ่มเพื่อดูบิตของรหัสมอร์สที่ได้รับ (6) กดปุ่มสัมผัสเพื่อดูบิตของรหัสมอร์สที่ได้รับ. ปลาย CWKEY เชื่อมต่อกับปุ่มกดเพื่อให้สามารถฝึกรหัส Morse ได้ รหัส Morse ที่ป้อนโดยการกดปุ่มจะแสดงบนหน้าจอ LCD . ไม่สามารถป้อนข้อมูลพร้อมกันกับอินพุตเสียงมิฉะนั้นมันจะรบกวนกับแต่ละและไม่สามารถถอดรหัสได้อย่างถูกต้อง) กดปุ่มกดสั้น ๆ เป็นจุดกดปุ่มกดค้างไว้เพื่อปัด กดปุ่มค้างไว้นานกว่า 360ms เพื่อทำเครื่องหมายมิฉะนั้นกดแบบสั้น ๆ เพื่อทำเครื่องหมาย) แพคเกจประกอบด้วย: ชิ้นส่วน DIY 1X Decoder DIY Parts
