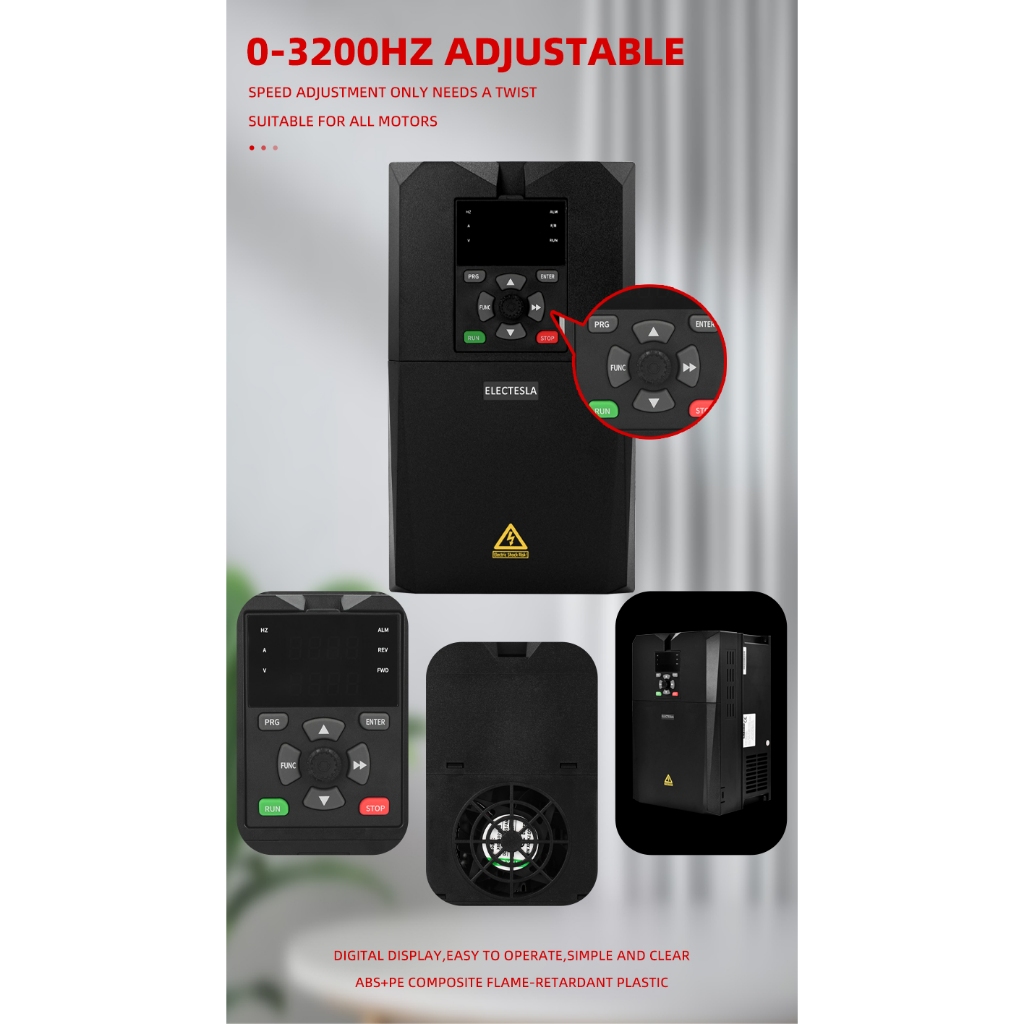

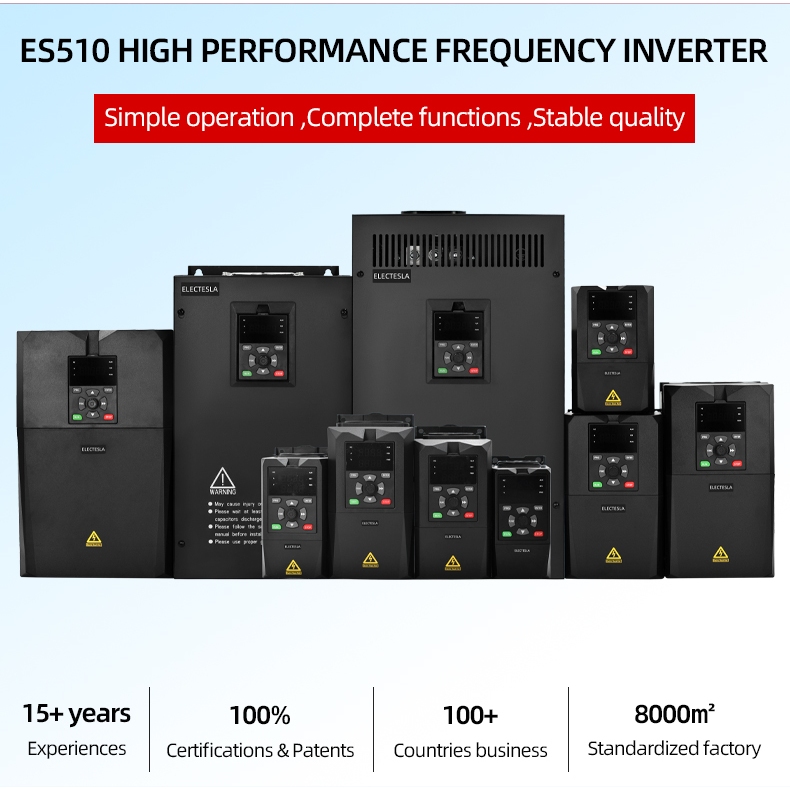

20hp VFD อินเวอร์เตอร์ 380V 415V 15KW/18.5KW /22KW Heavy Duty VFD เครื่องกลึงคอมเพรสเซอร์แปลงความถี่

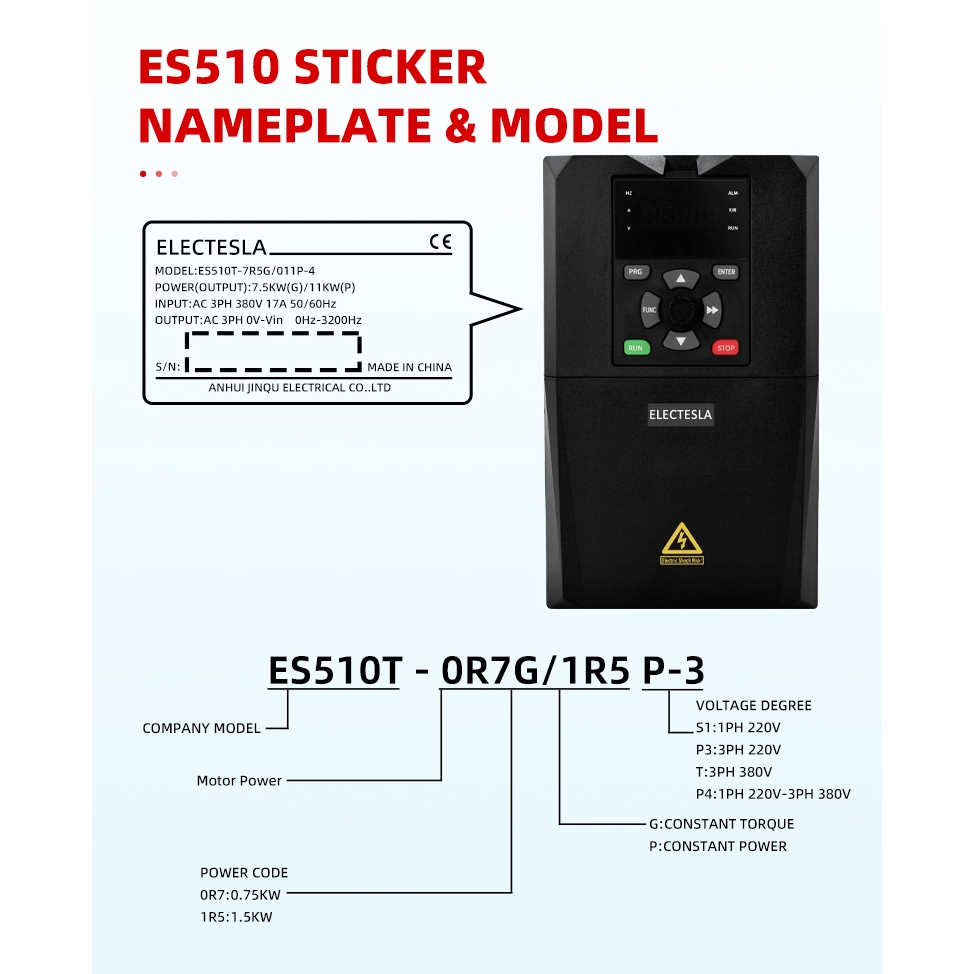

อินเวอร์เตอร์ VFD 380V 415V 15KW / 18.5KW /22KW ตัวแปลงความถี่ VFD Lathe Compressor สำหรับงานหนัก ดัชนีทางเทคนิคและข้อมูลจำเพาะ: ES-510 VFD อินพุต: แรงดันไฟฟ้า: 3PH AC380-440V; 50 / 60HZ เอาต์พุต: แรงดันไฟฟ้า: 3PH AC0-440V โหมดควบคุม: การควบคุม V / F ฟังก์ชั่นป้องกัน: กระแสเกิน, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, ความผิดพลาดของโมดูล, รีเลย์ความร้อนไฟฟ้า, ความร้อนสูงเกินไป, ไฟฟ้าลัดวงจร, ระยะเริ่มต้นของอินพุตและเอาต์พุตระยะเริ่มต้นความผิดปกติของการปรับพารามิเตอร์มอเตอร์ความผิดปกติของหน่วยความจำภายในเป็นต้น โหมดควบคุม V / F ฟังก์ชั่นป้องกัน: กระแสเกิน, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, ความผิดพลาดของโมดูล, รีเลย์ความร้อนไฟฟ้า, ความร้อนสูงเกินไป, ไฟฟ้าลัดวงจร, ระยะเริ่มต้นของอินพุตและเอาต์พุต, ความผิดปกติของการปรับพารามิเตอร์มอเตอร์, ความผิดปกติของหน่วยความจำภายในเป็นต้น อินพุตลอจิก: 5 X1-X5 (ฟังก์ชั่น: การหมุนบวกและลบจุดความถี่หลายความเร็วขั้วขึ้น / ลงที่กำหนด) อินพุตอนาล็อก: AVI: 0-10V (สัญญาณแรงดันไฟฟ้าใช้สำหรับการตั้งค่าความถี่) ACI: / 0-20mA (สัญญาณปัจจุบันใช้สำหรับการตั้งค่าความถี่) เอาต์พุตอนาล็อก: A01: 0-10V (สัญญาณแรงดันไฟฟ้าความถี่ในการทำงานตัวบ่งชี้กระแสไฟขาออก ฯลฯ) เอาท์พุทรีเลย์: TA / TB / TC - เปิดตามปกติปิดตามปกติ ลักษณะการควบคุม: การควบคุม V / F, ไม่มีการควบคุมเวกเตอร์ PG (การควบคุมเวกเตอร์แบบไม่มีความรู้สึก, การควบคุมเวกเตอร์แบบวงเปิด) การควบคุม PID ในตัว (การควบคุมความดันของผู้ใช้แรงดันขาออกคงที่) หน่วยเบรกไม่มี ข้อควรระวังด้านความปลอดภัย: 1. ก่อนบีบโปรดตรวจสอบให้แน่ใจว่าปิดเครื่องอินพุตแล้ว 2. งาน wring ควรดำเนินการโดยวิศวกรไฟฟ้ามืออาชีพ 3. เทอร์มินัลดินจะต้องเชื่อมต่อกับพื้นดิน 4. เมื่อสายไฟวงจรหยุดทำงานชั่วคราวฉุกเฉินโปรดตรวจสอบให้แน่ใจว่าการตรวจสอบมีประสิทธิภาพ 5. อย่าเชื่อมต่อสายเอาต์พุตของอินเวอร์เตอร์ด้วยเปลือกและใส่ใจว่า ลวดขาออกไม่ควรลัดวงจร 6. โปรดตรวจสอบว่าแรงดันไฟฟ้าของวงจรหลัก AC สอดคล้องกับแรงดันไฟฟ้าของอินเวอร์เตอร์หรือไม่ 7. อย่าใช้แรงดันไฟฟ้าทนต่อการทดสอบที่อินเวอร์เตอร์ 8. กรุณาเชื่อมต่อตัวต้านทานเบรคตามแผนภาพการเดินสายไฟ 9. อย่าเชื่อมต่อพลังงานกับขั้วเอาต์พุต U, V, W 10. . อย่าเชื่อมต่อคอนแทคกับวงจรเอาต์พุต.
