ชุดไฟวิ่ง ควบคุมด้วยเสียง ซีดี4017 สอนปฏิบัติ อิเล็กทรอนิกส์ ชิ้นส่วนฝึกอบรม DIY

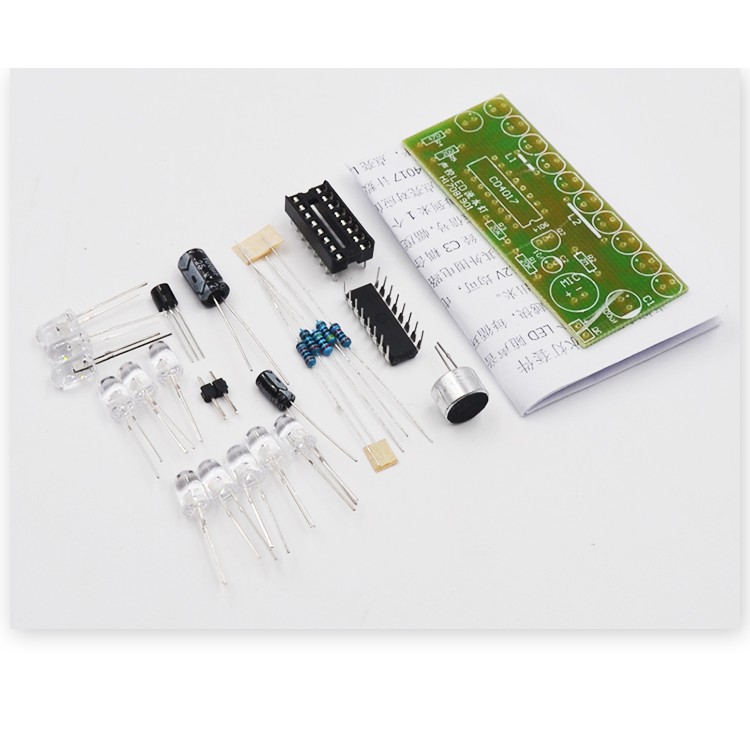

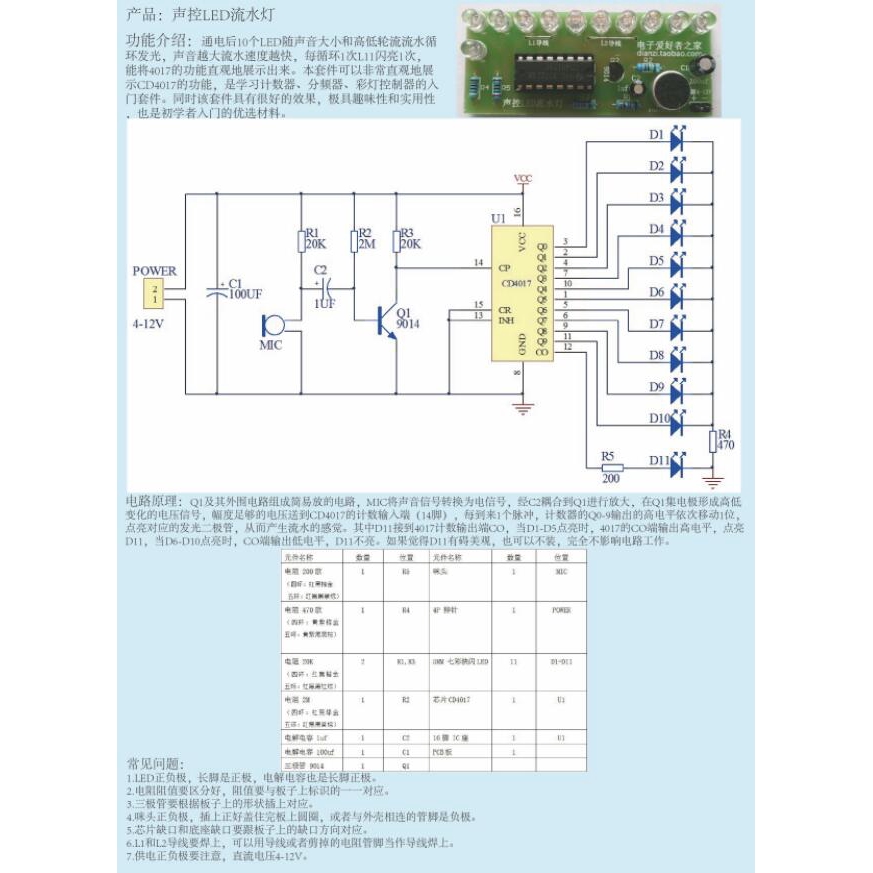

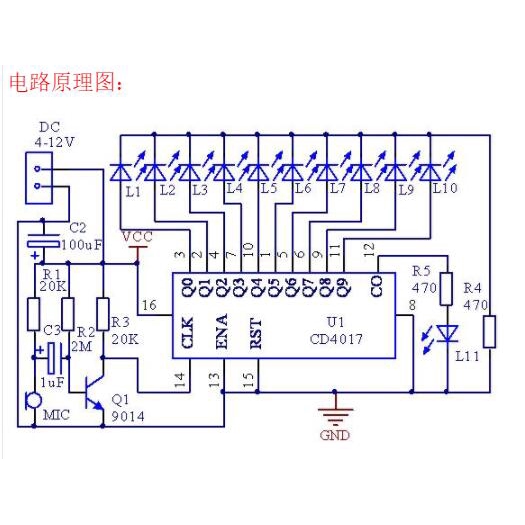

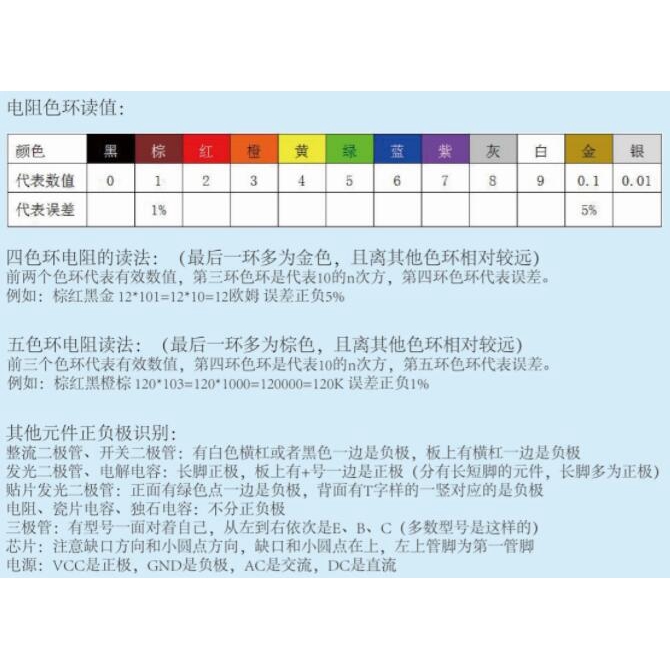

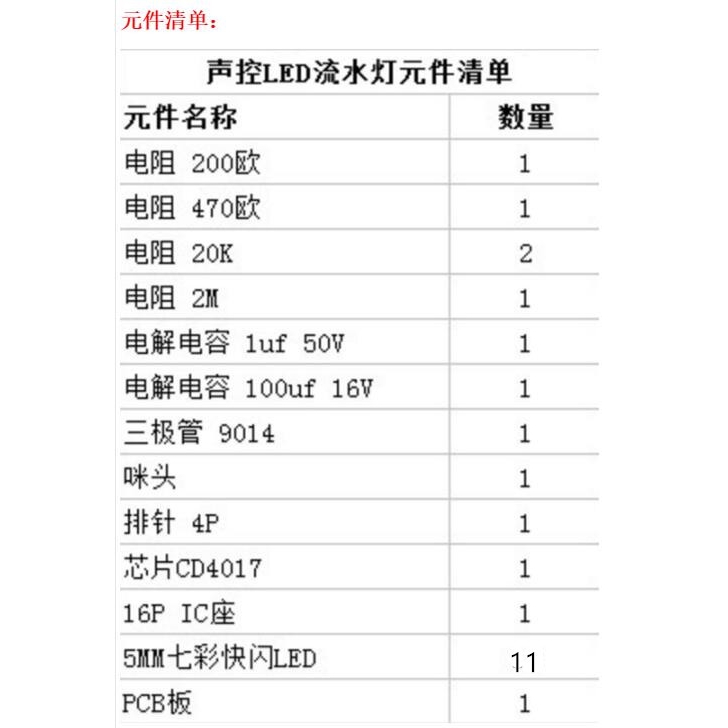

ชุดไฟส่องสว่าง LED ที่เปิดใช้งานด้วยเสียง: ชื่อ: ชุดไฟแสดงสถานะ LED ที่เปิดใช้งานด้วยเสียง แผงวงจรมีความหนา 1.5 มม. ยาว 65 มม. กว้าง 27 มม. แผ่นมีขนาดใหญ่ลวดหนาขึ้นและเค้าโครงส่วนประกอบสวยงามวงจรใช้การควบคุมเสียง 11 LED วิ่งน้ำเพื่อเปล่งแสงเหมาะสำหรับ การดำเนินการประกอบทักษะการแข่งขันประกอบ ฯลฯ ชุดนี้สามารถแสดงฟังก์ชั่นของ CD4017 ที่ใช้งานง่ายมากและเป็นชุดสำหรับเคาน์เตอร์การเรียนรู้ครอสโอเวอร์คอนโทรลเลอร์โคมไฟในเวลาเดียวกันชุดนี้มีผลดีน่าสนใจและใช้งานได้จริงและยังเป็นเช่นนั้น วัสดุที่ต้องการสำหรับผู้เริ่มต้นใช้งาน แผงวงจรเป็นแผงสเปรย์ใยแก้วดีบุก ฟังก์ชั่นวงจร: ไฟ LED 10 ดวงหมุนเวียนและเปล่งแสงด้วยขนาดของเสียงและการหมุนของน้ำที่ไหลสูงและต่ำเสียงดังขึ้นความเร็วน้ำที่ไหลเร็วขึ้นแต่ละรอบ 1 ครั้ง ด้วยวิธีนี้ ทำให้เราเห็นภาพที่ชัดเจนและชัดเจนขึ้น L11 เงางาม 1 ครั้ง สามารถแสดงฟังก์ชันการทำงานของ 4017 ได้ด้วยสายตาที่ส่องแสง 1 ครั้ง และสามารถแสดงฟังก์ชันการทำงานของ 4017 แรงดันไฟฟ้าที่ใช้งานได้: 4V--12V สามารถเป็นแรงดันไฟฟ้าที่สูงขึ้นไฟ LED จะสว่างขึ้น หลักการวงจร: Q1 และวงจรต่อพ่วงเป็นวงจรเครื่องขยายเสียงแบบธรรมดาไมค์แปลงสัญญาณเสียงเป็นสัญญาณไฟฟ้าและขยายโดยการมีข้อต่อ C3 เป็น Q1 สร้างสัญญาณแรงดันไฟฟ้าสูงและต่ำที่สะสม Q1 เพียงพอ แรงดันไฟฟ้าขาเข้าของการนับไปยังขั้วอินพุตของ CD4017 (14 ฟุต), แต่ละครั้งที่มาถึง 1 พัลส์, เอาต์พุต Q0-9 ของเคาน์เตอร์ย้าย 1 หลักในการเปิดและสว่างขึ้นตามขั้วเปล่งแสงของแสง, ในบรรดาพวกเขา L11 ได้รับ 4017 Count Output End CO, เมื่อ L1-5 คือ Lit, CO End Of 4017 Output High Level, Light L11, เมื่อ L6-10 Is Lit, The Lit, The ระดับต่ำสุดของ CO CO End Output, L11 ไม่น้อยหากคุณรู้สึกว่า L11 ไม่สอดคล้องกับความสวยงามคุณยังไม่สามารถติดตั้งได้และจะไม่ส่งผลต่อการทำงานของวงจรเลย การระบุขั้วบวกและขั้วลบของหัวไมโครโฟน (มีสามบรรทัดที่ด้านล่างที่เชื่อมต่อกับเท้าของเปลือกเป็นลบ!)
