OneAudio วงจรป้องกันแบตเตอรี่ JBD BMS LiFePo4 BMS 8S 15A/30A แบตเตอรี่ลิเธียมฟอสเฟต บอร์ดโมดูลป้องกันแบตเตอรี่ลิเธียม เห

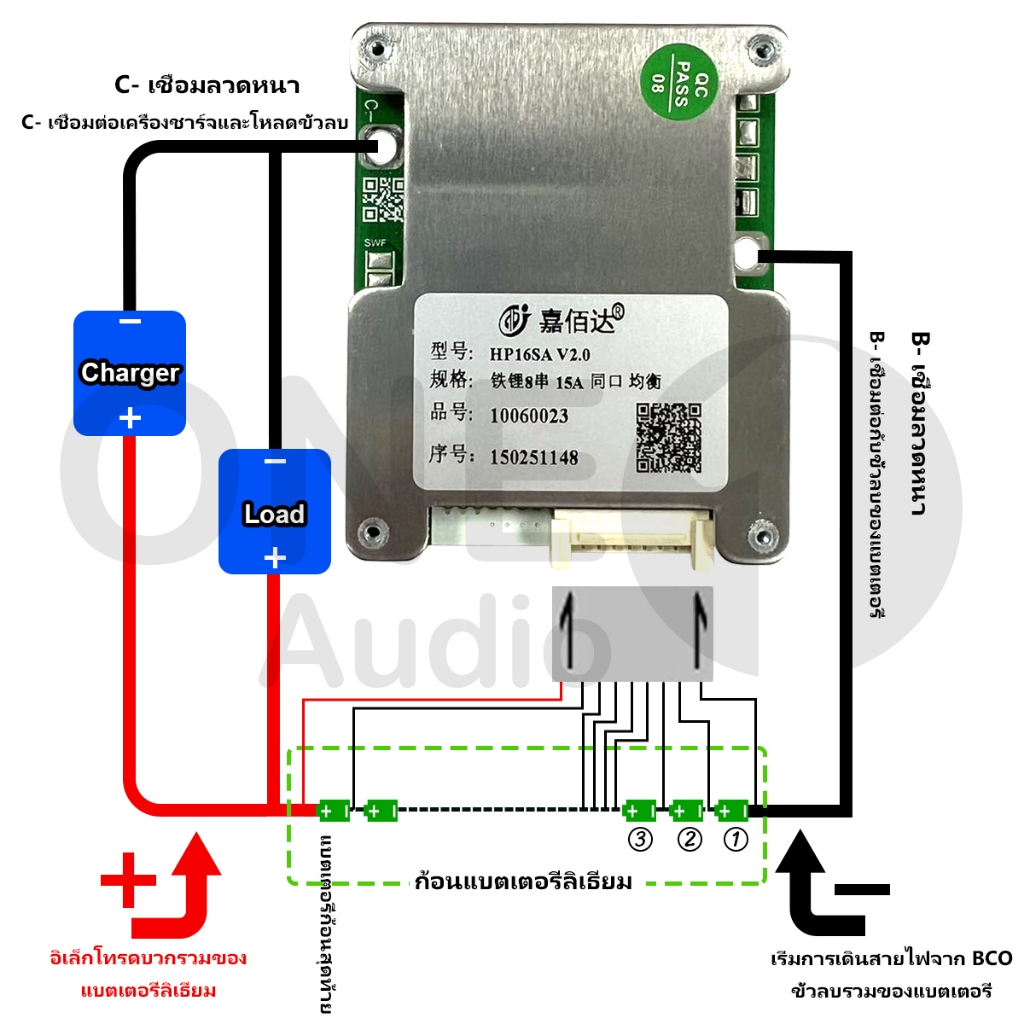

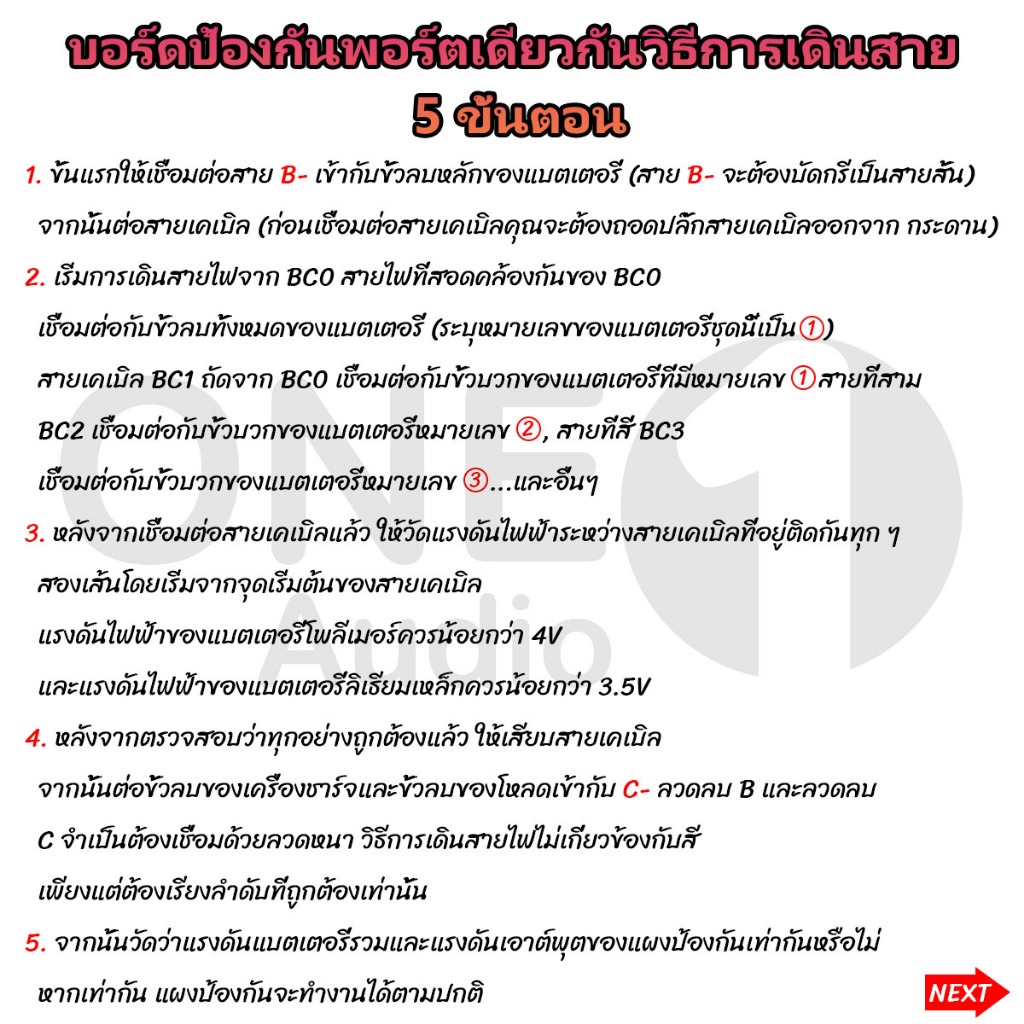

บอร์ดป้องกันพอร์ตเดียวกันวิธีการเดินสาย 5 ขันตอน 1. ขั้นแรกให้เชื่อมต่อสาย B- เข้ากับขั้วลบหลักของแบตเตอรี (สาย B- จะต้องบัดกรีเป็นสายสั้น) จากนั้นต่อสายเคเบิล (ก่อนเชื่อมต่อสายเคเบิลคุณจะต้องถอดปลักสายเคเบิลออกจาก กระดาน) 2. เริ่มการเดินสายไฟจาก BCO สายไฟที่สอดคล้องกันของ BCO เชื่อมต่อกับขั้วลบทั้งหมดของแบตเตอรี (ระบุหมายเลขของแบตเตอรีชุดนี้เป็น①) สายเคเบิล BC1 ถัดจาก BCO เชื่อมต่อกับขั้วบวกของแบตเตอรี่ที่มีหมายเลขสายที่สาม BC2 เชื่อมต่อกับขั้วบวกของแบตเตอรีหมายเลข 2, สายทีสี BC3 เชื่อมต่อกับขั้วบวกของแบตเตอรีหมายเลข 3...และอื่นๆ 3. หลังจากเชื่อมต่อสายเคเบิลแล้ว ให้วัดแรงดันไฟฟ้าระหว่างสายเคเบิลที่อยู่ติดกันทุก ๆ สองเส้นโดยเริ่มจากจุดเริ่มต้นของสายเคเบิล แรงดันไฟฟ้าของแบตเตอรีโพลีเมอร์ควรน้อยกว่า 4V และแรงดันไฟฟ้าของแบตเตอรี่ลิเธียมเหล็กควรน้อยกว่า 3.5V 4. หลังจากตรวจสอบว่าทุกอย่างถูกต้องแล้ว ให้เสียบสายเคเบิล จากนั้นต่อขั้วลบของเครื่องชาร์จและขั้วลบของโหลดเข้ากับ C- ลวดลบ B และลวดลบ C จำเป็นต้องเชื่อมด้วยลวดหนา วิธีการเดินสายไฟไม่เกี่ยวข้องกับสี เพียงแต่ต้องเรียงลำดับที่ถูกต้องเท่านั้น 5. จากนั้นวัดว่าแรงดันแบตเตอรีรวมและแรงดันเอาต์พุตของแผงป้องกันเท่ากันหรือไม่ หากเท่ากัน แผงป้องกันจะทำงานได้ตามปกติ
