Modbus-Rtu 1/2/4/8 way relay module RS485/TTL 12V

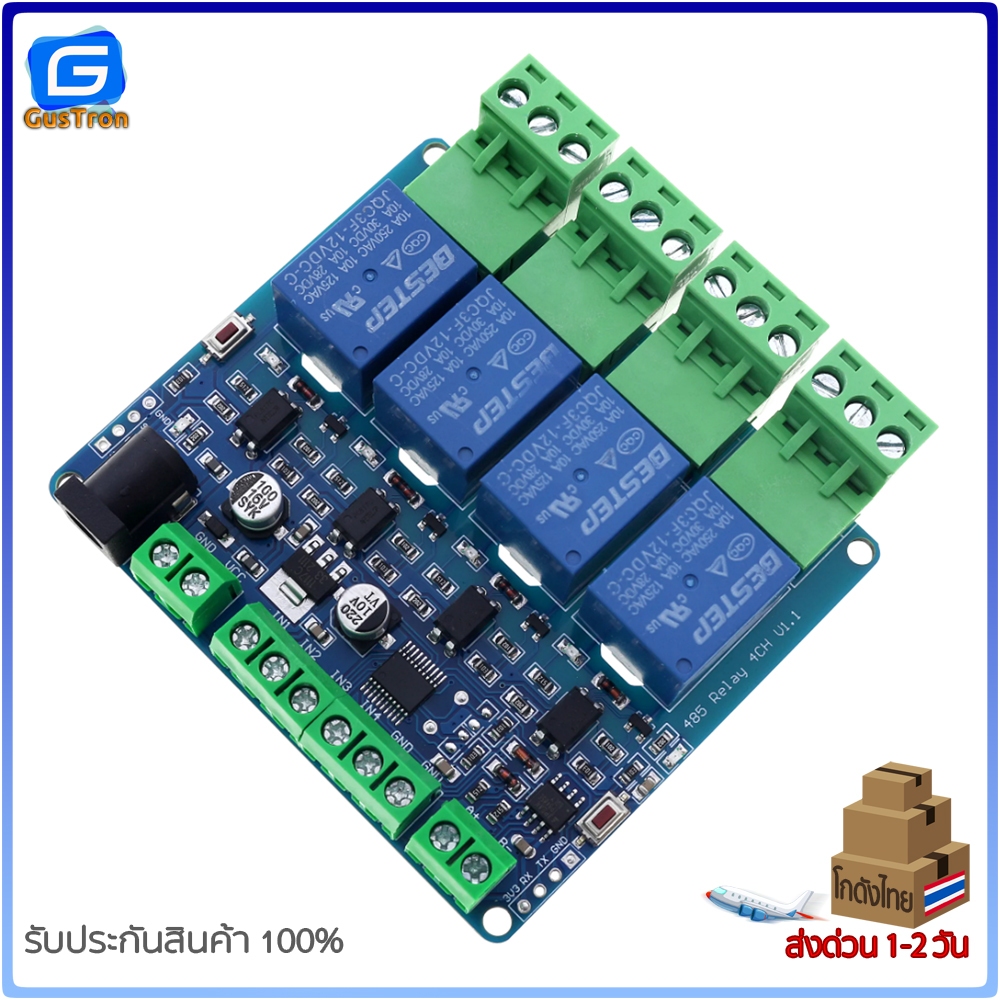

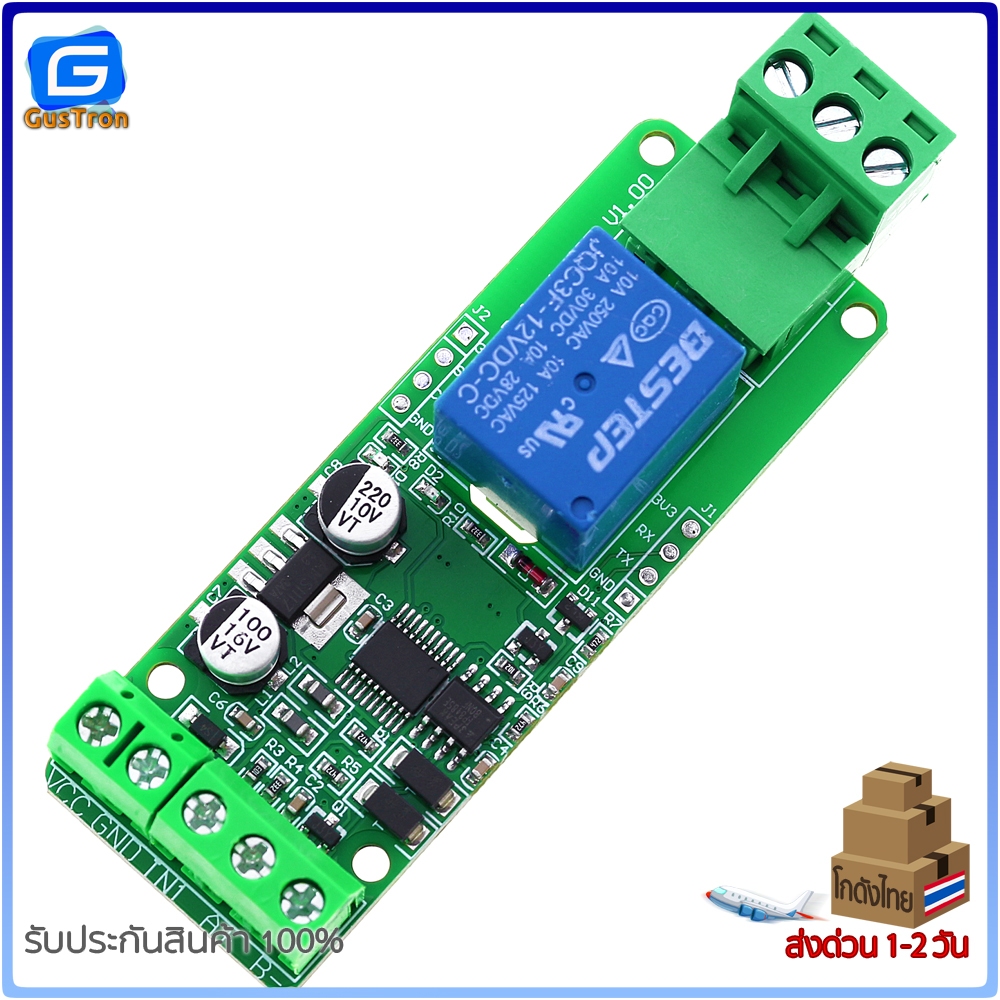

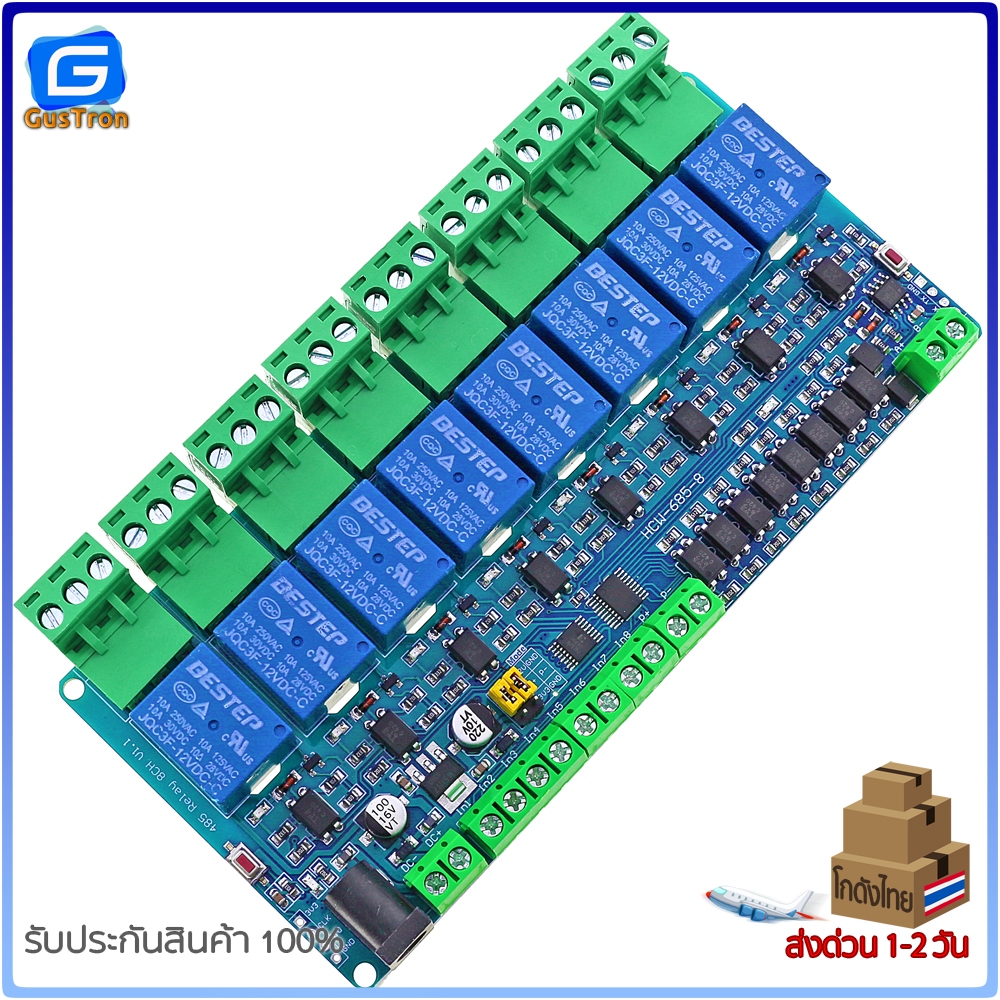

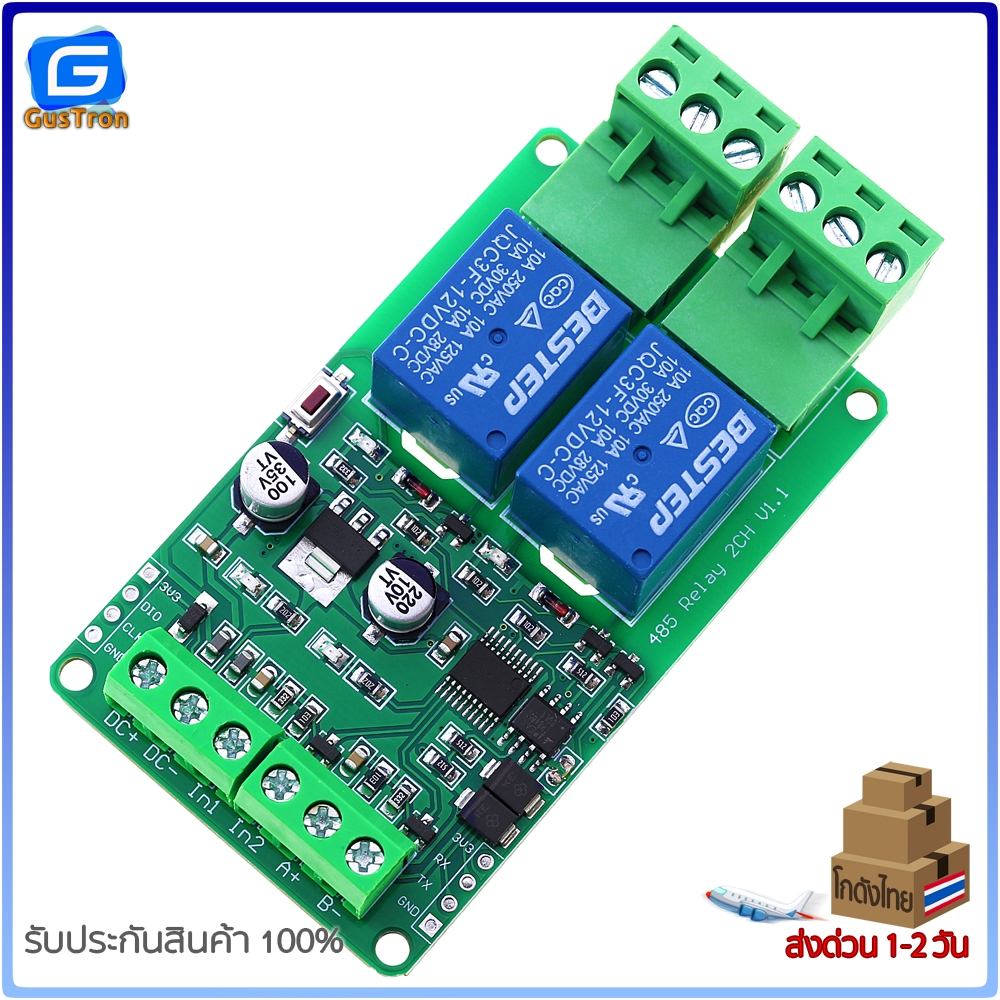

Modbus-Rtu 1/2/4/8 way relay module RS485/TTL 12V บอร์ดรีเลย์ Modbus RTU/RS485 1 ช่อง 12V ใช้ควบคุมอุปกรณ์ผ่าน Modbus RTU หรือ RS485 ใช้แรงดันไฟฟ้า 12V ในการทำงาน This is a one channel Modbus RTU relay module equipped with stable 8-bit MCU and RS485 level communication chip, adopting standard MODBUS RTU format RS485 communication protocol. It can realize 2-bit input signal detection and provides a 2-bit relay output. It can be used for digital detection or power control occasions. Quick Spec Model: GY18123 Work Voltage: 7 ~ 24VDC Baud Rate: 4800/9600/19600bps (default 9600bps) Optocoupler Input Signal: 3.3 ~ 30VDC Set Address: 1 ~ 255 Relay Contorl Mode: ON/OFF, Delay_ON, Delay_OFF mode Delay Time: 0 ~ 6553.5s Load: AC 250V 10A / DC 28V 10A Protocol: Modbus RTU Interface: RS485/TTL UART Control Channel: 1 channel Operating Temperature: -20 ~ +85°C Operating Humidity: 5% ~ 95%RH Module Size: 85 x 49 x 19mm Weight: 24g Wiring Diagram Modbus RTU CommandSuppose the device address is 0xFF so return 00 10 00 00 00 01 02 00 FF EB 80 and the 9th btye is the devices address. Turn ON CH_1 Relay(Normal Mode) Send: FF 05 00 00 FF 00 99 E4 Return: FF 05 00 00 FF 00 99 E4 The 3rd and 4th byte are relay addresses. So it can be 0x0000,0x0001,0x0002,0x0003 The 5th and 6th byte are relay data .0xFF00 means turn ON relay and 0x0000 means turn OFF relay Turn OFF CH_1 Relay(Normal Mode) Send: FF 05 00 00 00 00 D8 14 Return: FF 05 00 00 00 00 D8 14 Turn ON All relays Send: FF 0F 00 00 00 08 01 FF 30 1D Return: FF 0F 00 00 00 08 41 D3 Turn OFF All relays Send: FF 0F 00 00 00 08 01 00 70 5D Return: FF 0F 00 00 00 08 41 D3 Set device address to 0x01 Send: 00 10 00 00 00 01 02 00 01 6A 00 Return: 00 10 00 00 00 01 02 00 01 6A 00 Note: The 9th btye is the device address Set device address to 0xFF Send: 00 10 00 00 00 01 02 00 FF EB 80 Return: 00 10 00 00 00 01 02 00 FF EB 80 Read device address Send: 00 03 00 00 00 01 85 DB Return: 00 03 02 00 FF C5 C4 Note: The 5th btye is the device address Read relay status Send: FF 01 00 00 00 08 28 12 Return: FF 01 01 01 A1 A0 Note: The 4th means which one relay.0 means OFF and 1 means ON Read optocoupler input staturs Send: FF 02 00 00 00 08 6C 12 Return: FF 02 01 01 51 A0 Note: The 4th means which one input.0 means low level signal input and 1 means high level signal input Set baud rate 4800bps Send: FF 10 03 E9 00 01 02 00 02 4A 0C Return: FF 10 03 E9 00 01 C5 A7 Note: The 9th btye is baud rate value.0x02 is 4800bps.0x03 is 9600bps.0x04 is 19200bps Set baud rate 9600bps Send: FF 10 03 E9 00 01 02 00 03 8B CC Return: FF 10 03 E9 00 01 C5 A7 Set baud rate 19200bps Send: FF 10 03 E9 00 01 02 00 04 CA 0E Return: FF 10 03 E9 00 01 C5 A7 Turn ON CH_1 Relay(2S Flashing Mode) Send: FF 10 00 03 00 02 04 00 04 00 14 C5 9F Return: FF 10 00 03 00 02 A4 16 Note: The 3rd and 4th byte are relay addresses.So CH1~CH4 can be 0x0003,0x0008,0x000D,0x0012 The 10th and 11th byte are delay time in second.The minimum delay time is 0.1s.Relay will OFF after delay time.So the delay time in this command is : 0x0014*0.1=2S Turn OFF CH_1 Relay(3S Flashing Mode) Send: FF 10 00 03 00 02 04 00 02 00 1E A5 99 Return: FF 10 00 03 00 02 A4 16 Note: Relay will ON after delay time.So the delay time in this command is : 0x001E*0.1=3S Library : Arduino Library ❤️❤️❤️❤️รับประกันสินค้า 100%❤️❤️❤️❤️ - ภายใน 14 วัน (นับจากวันที่ลูกค้าได้รับสินค้า) - เปลี่ยนฟรีทันที !!!! (กรณีสินค้าเกิดความเสียหายจากโรงงานของผู้ผลิตเท่านั้น) เงื่อนไข: 1. ไม่มีรอยไหม้จากการใช้งานผิดวิธี หรือ ร่องรอยการใช้งานผิดประเภทที่ทำให้สินค้าเสียหาย 2. มีเลข Serial รหัสสินค้า จากโรงงานของทางร้านอยู่บนผลิตภัณฑ์(ข้อนี้ถ้าซื้อกับทางร้านจะมีทุกตัวลูกค้าไม่ต้องกังวลนะครับ) บริการให้คำแนะนำปรึกษา ฟรี !!!!  - ทางร้านตัดรอบ 13.00 น. สั่งก่อน 13.00 น. ส่งภายในวัน หลังจากนั้นจัดส่งวันถัดไป
