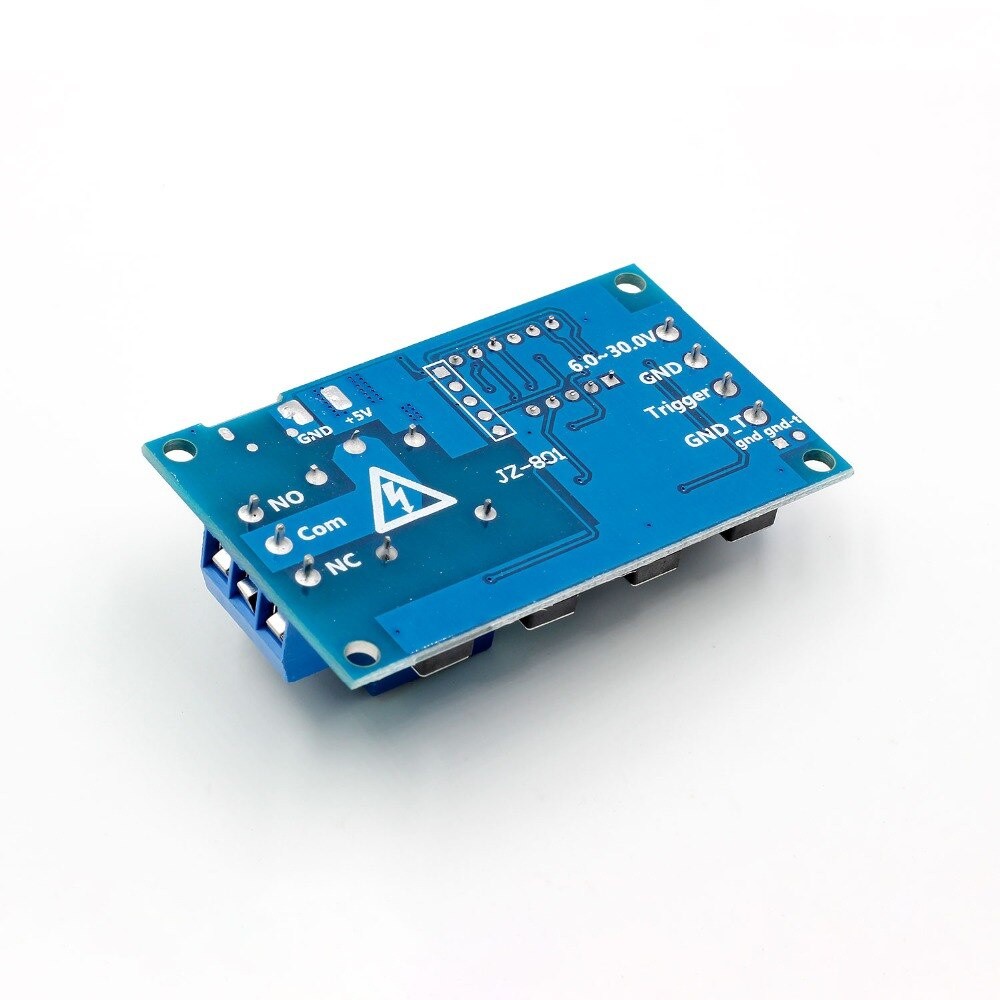

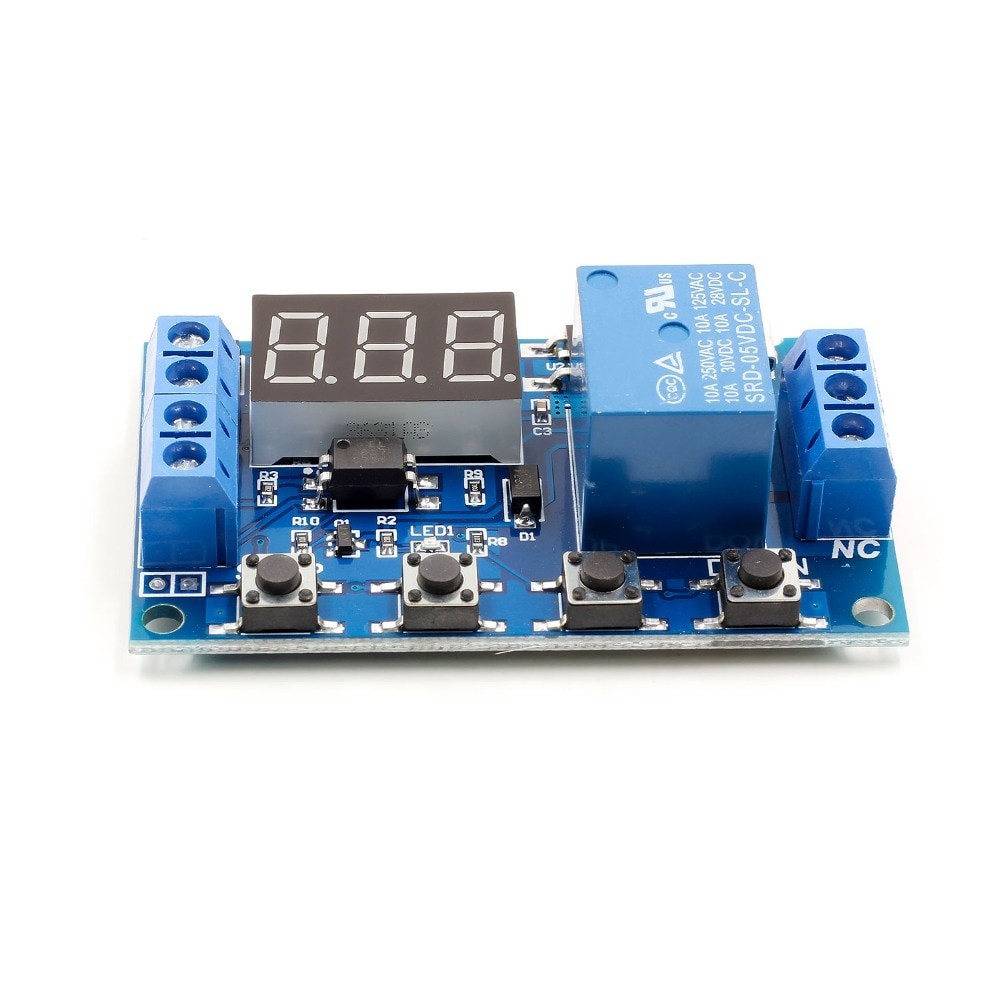

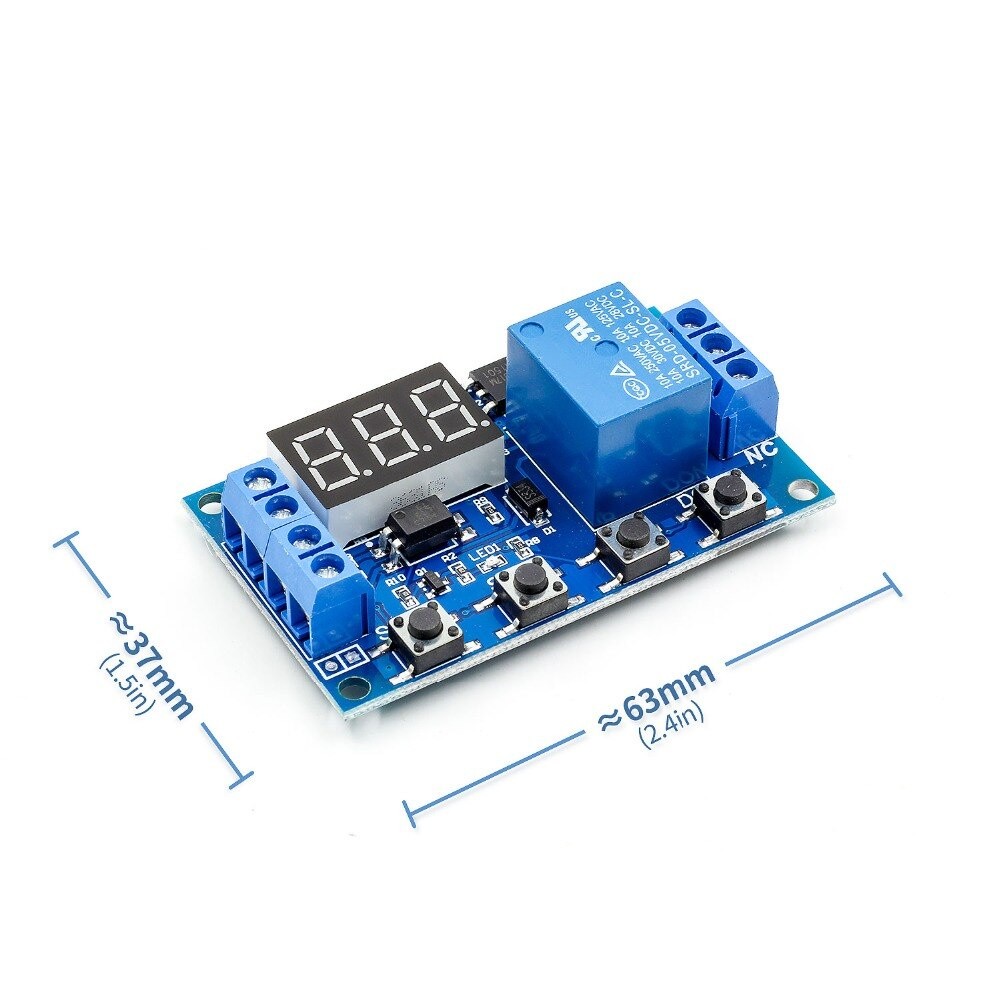

6-30v รีเลย์โมดูลสวิทช์ Trigger Time Delay Circuit Timer รอบปรับ R06 Drop Ship

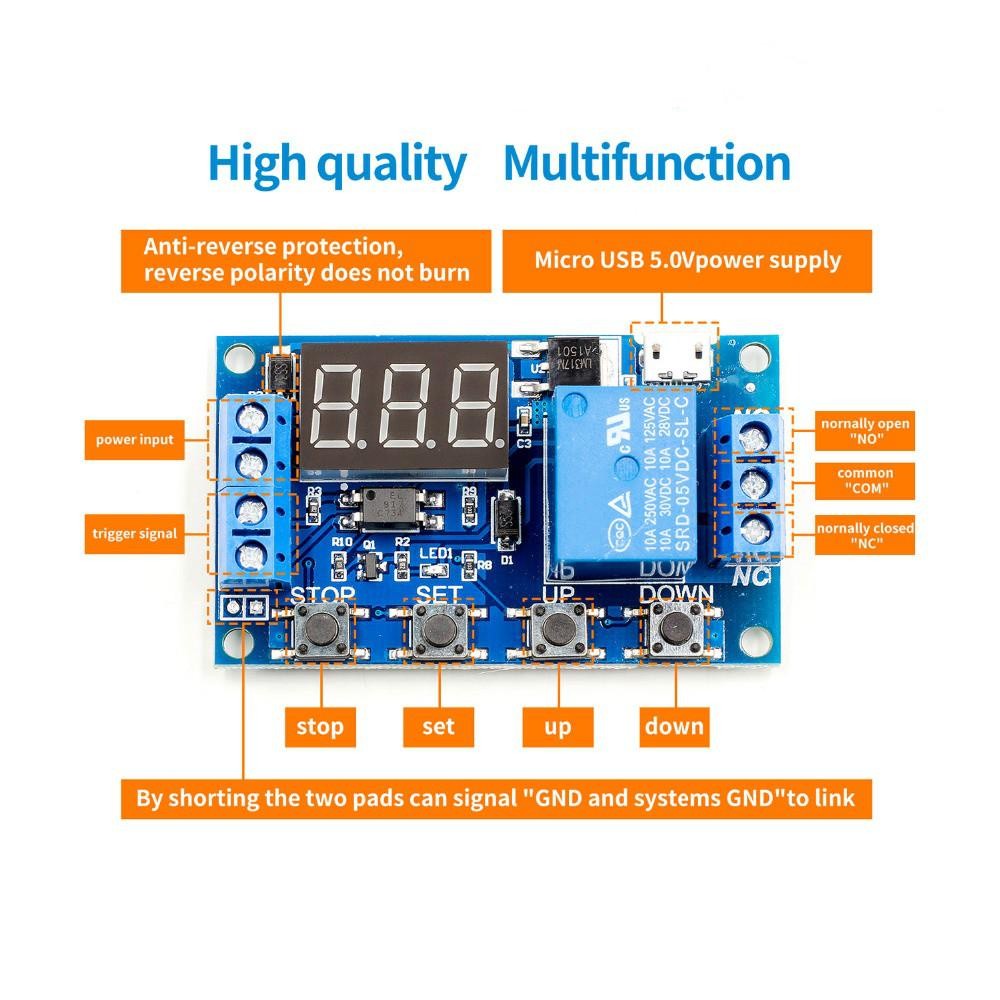

คุณสมบัติ: ส่วนประกอบไฟฟ้า: ส่วนประกอบไฟฟ้า สี: ดูภาพ แรงดันไฟฟ้าที่ใช้งาน: 6-30V ปริมาณ: 1 ชิ้น โหมดการทำงาน: การดำเนินการ: หลังจากส่งสัญญาณแล้วรีเลย์พลังงานตรงเวลา OP จะปิด; ภายในระยะเวลา OP ต่อไปนี้การดำเนินการ: P1.1: สัญญาณที่ถูกเรียกอีกครั้งไม่มีประสิทธิภาพ P1.2: สัญญาณถูกเรียกอีกครั้งเริ่มเวลาอีกครั้ง 3) P1.3: สัญญาณถูกเรียกใช้อีกครั้งรีเซ็ต; ปลดการเชื่อมต่อรีเลย์หยุดเวลา การให้สัญญาณทริกเกอร์เวลาหลังจากปิดรีเลย์พลังงาน CL OP เวลาจากนั้นปิดรีเลย์ P2: ให้สัญญาณทริกเกอร์เวลาหลังจากปิดรีเลย์รีเลย์ CL เวลา OP; จากนั้นเวลาปิดรีเลย์รีเลย์รีเลย์ CL เวลา OP; จากนั้นปิดรีเลย์ P3.1: ให้สัญญาณทริกเกอร์หลังจากรีเลย์พลังงานตรงเวลา OP, CL ปิดรีเลย์เวลา จากนั้นวงจรการทำงานด้านบนสัญญาณ gaive อีกครั้งสามารถตั้งเวลาหยุดรีเลย์ปิดเครื่องได้ สามารถตั้งเวลารอบ (LOP) ได้ สามารถตั้งค่ารีเลย์ปิดเครื่อง P3.2: หลังจากเชื่อมต่อแล้ว ไม่จำเป็นต้องเรียกใช้สัญญาณรีเลย์พลังงานตรงเวลา OP, CL รีเลย์เวลาปิดเครื่อง; จากนั้นรอบการทำงานด้านบนวงจรเวลา (LOP) สามารถตั้งค่าได้ คำถามข้อที่ 4: การรักษาฟังก์ชันของสัญญาณ หากไม่มีสัญญาณทริกเกอร์เวลาจะถูกยกเลิกการเชื่อมต่อรีเลย์ เมื่อสัญญาณหายไปเวลา OP จะปิดรีเลย์ หากไม่มีสัญญาณเมื่อเวลาผ่านไป อีกครั้งเวลาผ่านไป ช่วงเวลา: 0.1 วินาที (ต่ำสุด) ~ 999 นาที (สูงสุด) ปรับได้ต่อเนื่อง วิธีเลือกช่วงเวลา: ในตัวเลือกของโหมดอินเทอร์เฟซชุดพารามิเตอร์และกดปุ่ม STOP เพื่อเลือกเวลา Xxx หากจุดทศนิยมอยู่ในบางสถานที่ช่วงเวลาคือ s-1 999 s ทศนิยมคือสิบช่วงเวลาคือ 0.1 วินาที 99.9 วินาที เอ็กซ์ เอ็กซ์ คือจุดทศนิยมนั้นเปิดหมด ช่วงเวลา 1 นาทีถึง 999 นาที แนะนำ: ไฟ OP เมื่อเวลาผ่านไป, เวลาปิด CL, รอบ LOP (1-999 ครั้ง, "--" เป็นวงจรไม่ จำกัด) วิธีการตั้งค่าพารามิเตอร์: 1. ก่อนอื่นให้แน่ใจว่าโหมดการทำงานของรีเลย์ 2. ตามโหมดรีเลย์ที่ใช้งานอินเทอร์เฟซหลัก (โมดูลพลังงานจะกระพริบโหมดการทำงานปัจจุบัน โหมดมาตรฐาน P1.1 จากนั้นจะเข้าสู่อินเทอร์เฟซหลัก) กดปุ่ม SET ค้างไว้สองวินาทีจากนั้นคลายโหมดอินเทอร์เฟซที่เลือก กดปุ่มลงเพื่อเลือกการตั้งค่าโหมด .(P1.1 ~ P4) 3. เมื่อเลือกโหมดแล้วให้กดชุดสั้นเพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้องจากนั้นพารามิเตอร์ที่คุณต้องการตั้งค่าจะกะพริบหลังจากเลือกโหมดแล้วให้กดชุดสั้นเพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้องจากนั้นพารามิเตอร์ที่คุณต้องการตั้งค่าจะกะพริบ เวลาปิดเครื่อง CL; "--" เป็นวงจรไม่ จำกัด); โดย UP, ลงเพื่อตั้งค่าพารามิเตอร์เพื่อตั้งค่าพารามิเตอร์, รองรับการกดแบบยาว (เพิ่มขึ้นหรือลดลงอย่างรวดเร็ว) และกดเล็กน้อย (เพิ่มขึ้นหรือลดลง 1 หน่วย); หลังจากตั้งค่าพารามิเตอร์โดยกดปุ่ม STOP สั้น ๆ เพื่อเลือกตำแหน่งทศนิยม เลือกช่วงเวลา (ช่วงเวลาที่เกี่ยวข้องคือ 0.1 S-999 นาที); ชุดกดสั้น ๆ เพื่อตั้งค่าโหมดปัจจุบันพารามิเตอร์ถัดไปกระบวนการจะเหมือนกับด้านบน 4. หลังจากพารามิเตอร์โหมดการตั้งค่าแล้วให้กดปุ่ม SET ค้างไว้โหมดการกำหนดค่าปัจจุบันจะกะพริบจากนั้นกลับไปที่อินเทอร์เฟซหลัก กำหนดพารามิเตอร์ความสำเร็จ อินเทอร์เฟซหลัก: เมื่อรีเลย์ไม่ทำงานจะแสดง "000" (ไม่มีจุดทศนิยม) รีเลย์สถานะการทำงานหน้าจอมีจุดทศนิยม อินเทอร์เฟซการเลือกโหมดโหมดโหมดการเลือก: กดค้างไว้
