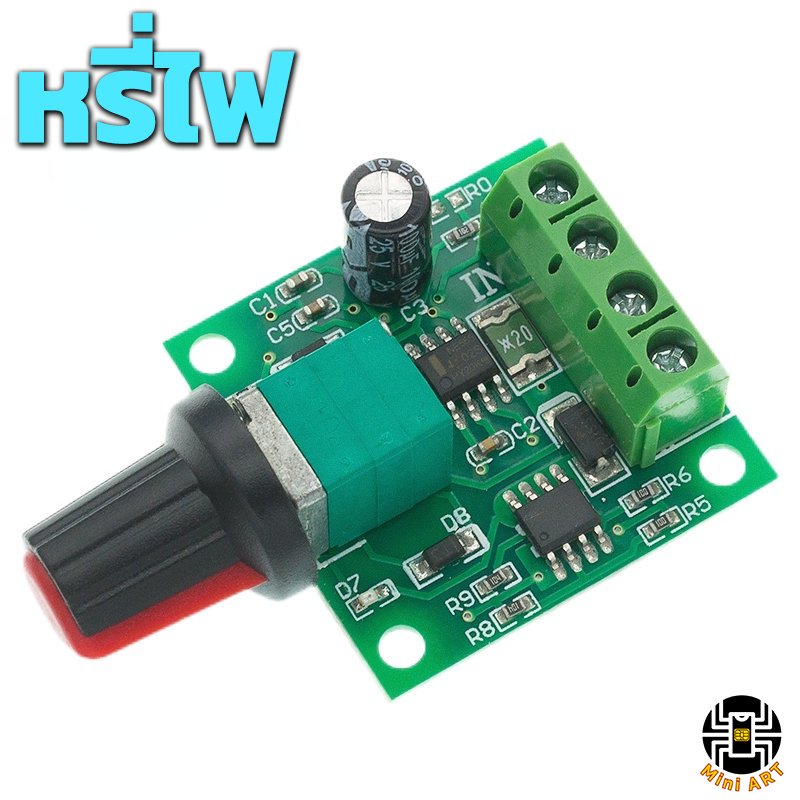

โมดูลควบคุมการหรี่ไฟ-ความเร็วมอเตอร์ 1.8V-15VDC 2A วงจรPWM

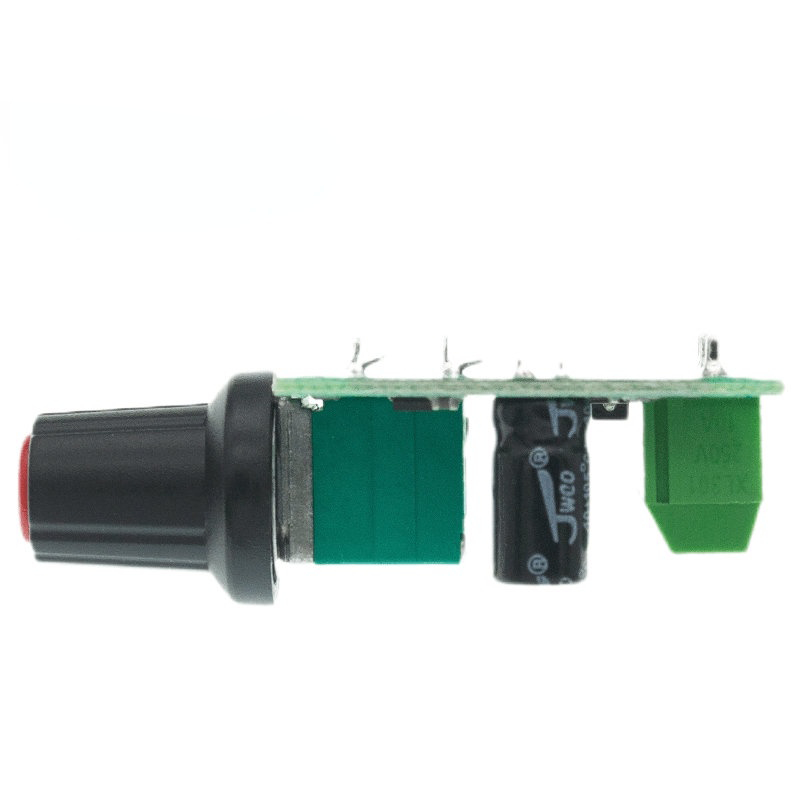

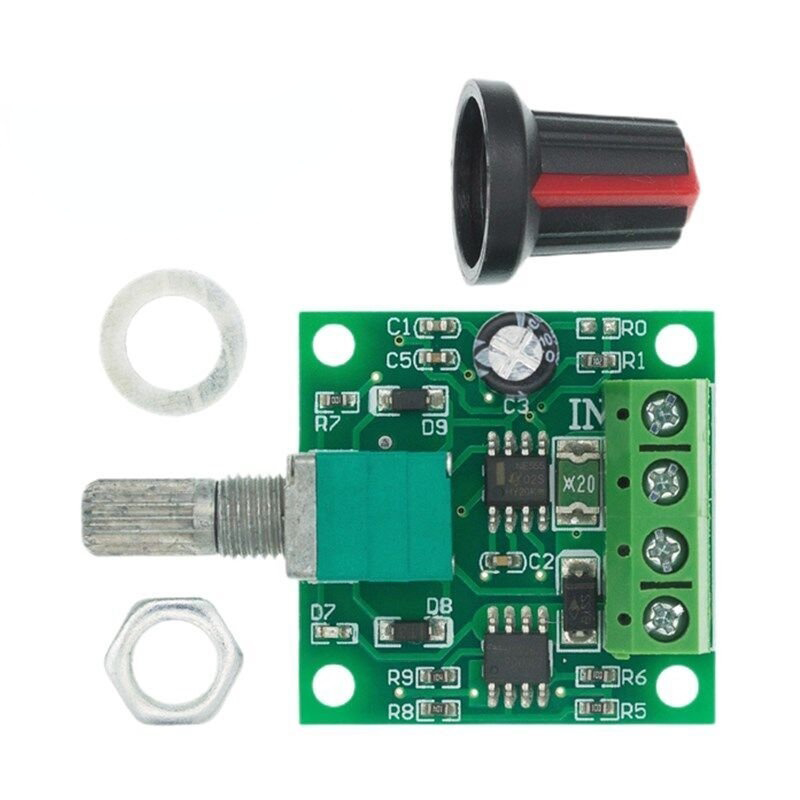

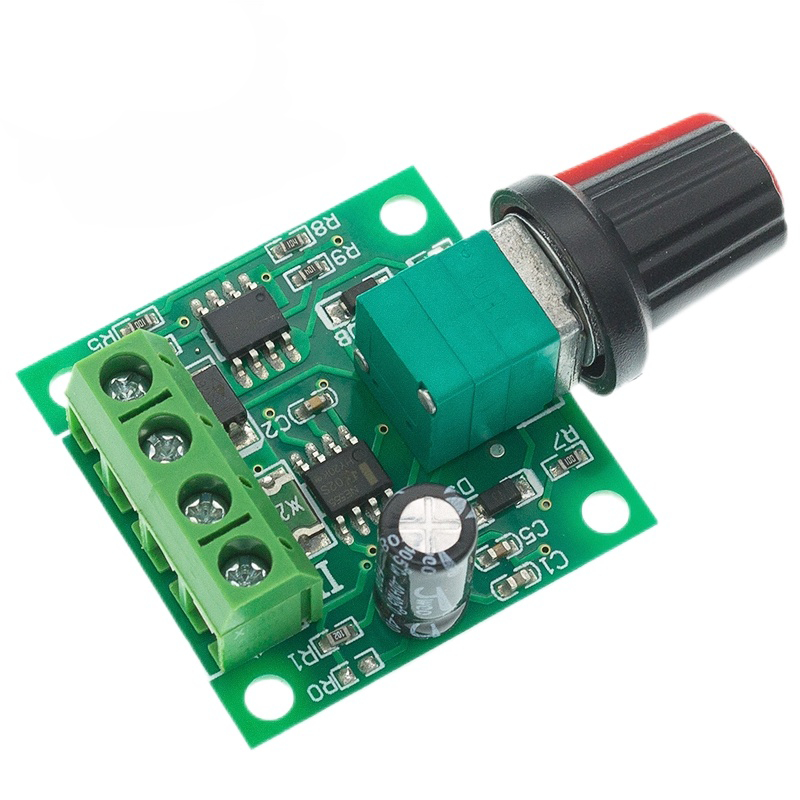

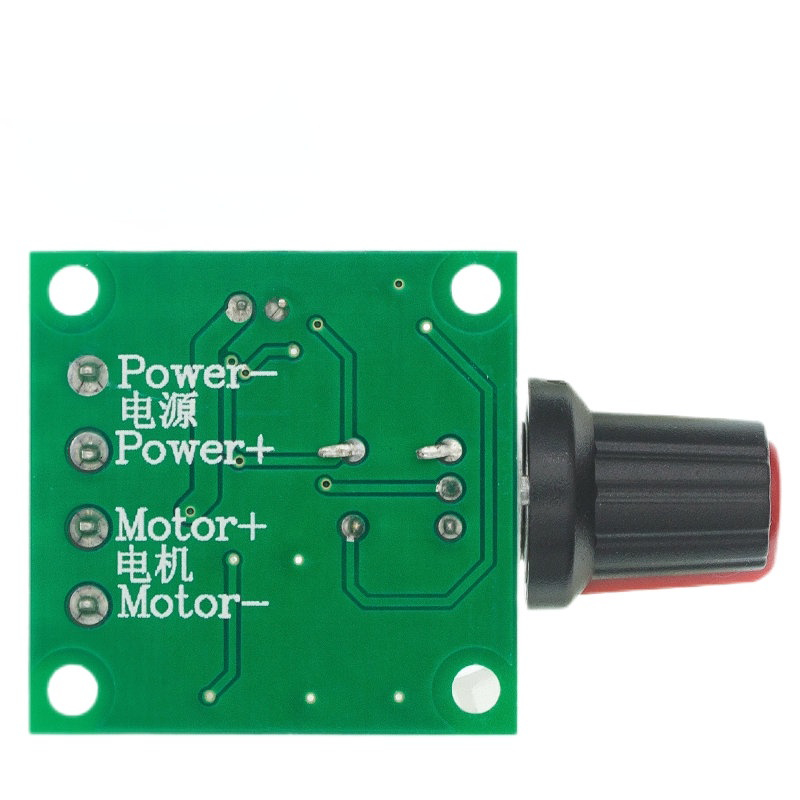

🔹 สเปก (Specification) แรงดันไฟเลี้ยง (Input Voltage): DC 1.8V – 15V (บางรุ่นเขียน 2V–15V หรือ 3V–15V) กระแสสูงสุด (Max Current): 2A ต่อเนื่อง กำลังสูงสุด (Max Power): ~30W (ที่ 15V/2A) ความถี่ PWM: ~10 kHz (เงียบ ไม่ได้ยินเสียงจี่จากมอเตอร์) Duty Cycle ปรับได้: 0% – 100% (หมุน VR ปรับได้ต่อเนื่อง) ขนาดบอร์ด: ประมาณ 30 × 22 × 15 มม. โหลดที่รองรับ: มอเตอร์ DC, หลอดไฟ LED, ฮีตเตอร์ขนาดเล็ก 🔹 ข้อควรระวัง ห้ามต่อไฟเกิน 15V → IC/MOSFET จะเสียทันที อย่าใช้โหลดเกิน 2A ต่อเนื่อง → ถ้าใช้ใกล้พิกัด ควรติดพัดลมหรือฮีตซิงก์ ห้ามลัดวงจรเอาต์พุต (OUT+ / OUT–) ถ้าใช้กับมอเตอร์ → แนะนำใส่ไดโอดกันกลับ (เช่น 1N5819, FR107) คร่อมขั้วมอเตอร์ เพื่อป้องกัน Back EMF ใช้ไฟเลี้ยงที่นิ่ง → เช่น DC Adapter, Power Supply (ไม่ควรใช้ไฟที่กระชากง่าย) 🔹 วิธีการใช้งาน บอร์ดนี้มี ช่องต่อสกรูสีเขียว 4 ช่อง → ใช้งานดังนี้ IN+ → ขั้วบวกไฟเลี้ยง (DC Power +) IN– → ขั้วลบไฟเลี้ยง (DC Power –) OUT+ → ขั้วบวกโหลด (เช่น มอเตอร์ +, หลอดไฟ +) OUT– → ขั้วลบโหลด ขั้นตอนการใช้งาน ต่อแหล่งจ่ายไฟ DC → IN+ และ IN– ต่อโหลด (มอเตอร์/หลอดไฟ/ฮีตเตอร์) → OUT+ และ OUT– หมุนปุ่ม VR (ลูกบิดสีดำ-แดง) → หมุนตามเข็มนาฬิกา → ความเร็ว/ความสว่างเพิ่มขึ้น หมุนทวนเข็ม → ความเร็ว/ความสว่างลดลง ถ้าต้องการควบคุมหลายบอร์ด → ใช้ไฟเลี้ยงร่วมกันได้ แต่แต่ละบอร์ดต้องไม่เกิน 2A ความสูง: ประมาณ. 32 * 15 มม. / 1.25 * 1.25 * 0.59 '' น้ำหนักสุทธิ: ประมาณ. 14 ก #DC #1.8VV .8V #3V #5V #6V #12V #2A #PWM #Motor #Speed #Controller #Low #Voltage #Motor #Speed #Controller #PWM #0~100% #Adjustable #Drive #Module #หรี่ไฟ
