300w 20A DC-DC Buck Converter ขั้นตอนลงโมดูลคงที่ LED Driver Power Step Down โมดูลแรงดันไฟฟ้า Electrolytic Capacitor

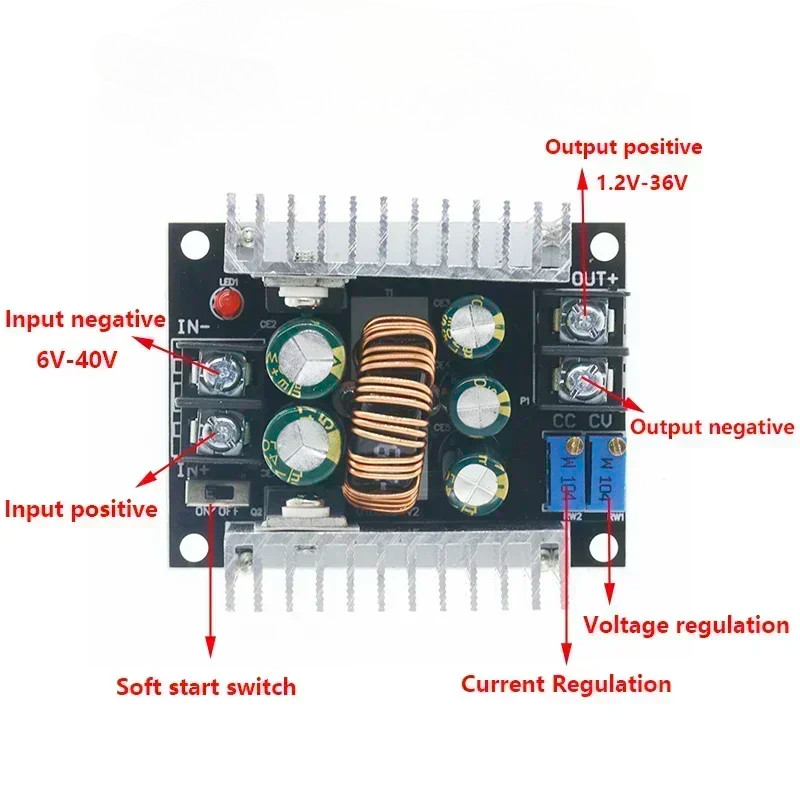

โมดูลการลงของ DC-DC คงที่ปัจจุบัน 300W 20A DC-DC Buck Converter ขั้นตอนโมดูลการลงคงที่ไดรเวอร์ LED ปัจจุบันขั้นตอนพลังงานลงโมดูลแรงดันไฟฟ้า คำอธิบายคำอธิบาย พารามิเตอร์โมดูลโมดูลโมดูลโมดูลของ SKECHERS แรงดันไฟฟ้าอินพุต 6-40V โมดูลนี้เป็นธรรมชาติ: วงจรเรียงกระแสแบบซิงโครนัสแบบไม่แยกโมดูลการชาร์จ CC CV แบบคงที่แรงดันไฟฟ้าคงที่กระแสคงที่แบบแยกขั้นตอน แรงดันไฟฟ้าอินพุต: 6-40VDC แรงดันขาออก: ปรับได้ต่อเนื่อง (1.2-35VDC) เป็นเวลานานถึง 32V (ใช้ได้กับแอพพลิเคชั่นที่ไม่สามารถเพิ่มแรงดันขาออกได้) กระแสไฟขาออกของพัดลม: สูงถึง 20A เป็นเวลานานภายใน 15A (หากอุณหภูมิของท่อไฟเกิน 65 องศาโปรดเพิ่มการกระจายความร้อนของพัดลมและใช้การแปรสภาพเพื่อให้ได้แรงดันไฟฟ้าสูง) ช่วงขีด จำกัด ปัจจุบัน: 0.2-20A (ปรับได้) หากโมดูลเกิน 65 องศาให้เพิ่มพัดลม แรงดันไฟฟ้าต่ำสุด: 3V ความถี่ในการทำงาน: 150KHZ ประสิทธิภาพการแปลง: ประสิทธิภาพสูงสุดประมาณ 96% และความแตกต่างของแรงดันและการใช้สภาพแวดล้อม ระลอกคลื่นเอาต์พุต: กระเพื่อมประมาณ 50mV (ไม่มีเสียงรบกวน) แบนด์วิดท์ 20M (สำหรับการอ้างอิงเท่านั้น) อินพุตการวัด 24V อุณหภูมิในการทำงาน: -10 ° การทำเช่นนั้นทำได้ดีกว่า ที่ +75 องศาเซลเซียส ถึง +75 ° ในทางปฏิบัติ. (โปรดใส่ใจกับอุณหภูมิของท่อไฟฟ้า) (ให้ความสนใจกับอุณหภูมิของท่อไฟฟ้าในทางปฏิบัติ. หากอุณหภูมิสูงเกินไปให้เพิ่มการกระจายความร้อนหรือการแปรสภาพ) ทิศทางการปรับโพเทนชิออมิเตอร์: ตามเข็มนาฬิกา (เพิ่มขึ้น), ทวนเข็มนาฬิกา (ลดลง) การป้องกันไฟฟ้าลัดวงจรของเอาต์พุต: ด้วย (การป้องกันทันที) กระแสคงที่ (การตั้งค่ากระแสคงที่ปัจจุบันไม่สามารถลัดวงจรเป็นเวลานาน) การป้องกันการเชื่อมต่อย้อนกลับของอินพุต: ไม่มี การไหลป้องกันการไหลย้อนกลับของเอาต์พุตเอาท์พุต: ไม่มีสำหรับโหลดที่มีกำลังไฟหรือโหลดอุปนัยจำเป็นต้องเพิ่ม 2 เสา! โหมดการเดินสาย: ขั้วต่อสายไฟ ขนาดโมดูลโมดูล: 60 * 53 * 30 มม OUT +: เอาท์พุทบวก OUT-: เอาท์พุทลบ + IN: ป้อนบวก อินพุตเชิงลบ CV: การปรับแรงดันขาออก CC: การปรับกระแสไฟขาออก EN: เปิดใช้งานเอาต์พุตปิดแรงดันไฟฟ้าต่ำ ช่วงล่างระดับแรงดันไฟฟ้าสูงมีประสิทธิภาพ เมื่ออินพุตและเอาต์พุตเป็นแบบต่อสายดินทั่วไปแรงดันไฟฟ้าคงที่ของเอาต์พุต CC จะคงที่เมื่ออินพุตและเอาต์พุตเป็นแบบต่อสายดินทั่วไปไม่มีแรงดันไฟฟ้าขาออก CV ที่ไม่มีโหลดกระแสไฟขาออกคงที่กระแสคงที่เอาต์พุต CC วิธีการควบคุมกระแสออก: ปรับโพเทนชิออมิเตอร์ของ CV ตามความต้องการโหลดของคุณแรงดันขาออกที่กำหนดเป็นค่าแรงดันไฟฟ้าที่คุณต้องการ 2, โพเทนชิออมิเตอร์ CC แบบทวนเข็มนาฬิกา 30 วงกลม (นั่นคือกระแสไฟขาออกตั้งค่าให้ต่ำสุด) เชื่อมต่อกับ LED ปรับโพเทนชิออมิเตอร์ CC เป็นกระแสที่คุณต้องการ สำหรับชาร์จแบตเตอรี่ให้ใส่แบตเตอรี่หลังจากการคายประจุแล้วรับเอาต์พุตปรับ CC เป็นกระแสที่คุณต้องการ (สำหรับการชาร์จต้องใช้ในการคายประจุการปรับแบตเตอรี่ให้แม่นยำเนื่องจากแบตเตอรี่ที่เหลืออยู่ใน ใน กำลังไฟมากขึ้นกระแสไฟก็จะยิ่งเล็กลง) ขอบเขตการใช้งาน: ไดรฟ์ LED คงที่กำลังสูง, การชาร์จแบตเตอรี่ลิเธียม (รวมถึง ferroelectric), 4V, 6V, 12V, 14V, การชาร์จแบตเตอรี่ 24V, การชาร์จแบตเตอรี่นิกเกิลแคดเมียม NIMH (ก้อนแบตเตอรี่), แผงโซลาร์เซลล์, เครื่องกำเนิดลม #300W #20A #DCเงินเดือนพฤหัสบดี -DC #Buck #Converter #Step #Down #Module #Constant #Current #LED #Driver #Power #Step #Down #Voltage #Module #Electrolytic #Capacitor
