[5V/12V/24V] 1/2/4/8 โมดูลรีเลย์วงจร Optocoupler การแยกสูงต่ําแบน Trigger MCU กระดานสีแดง

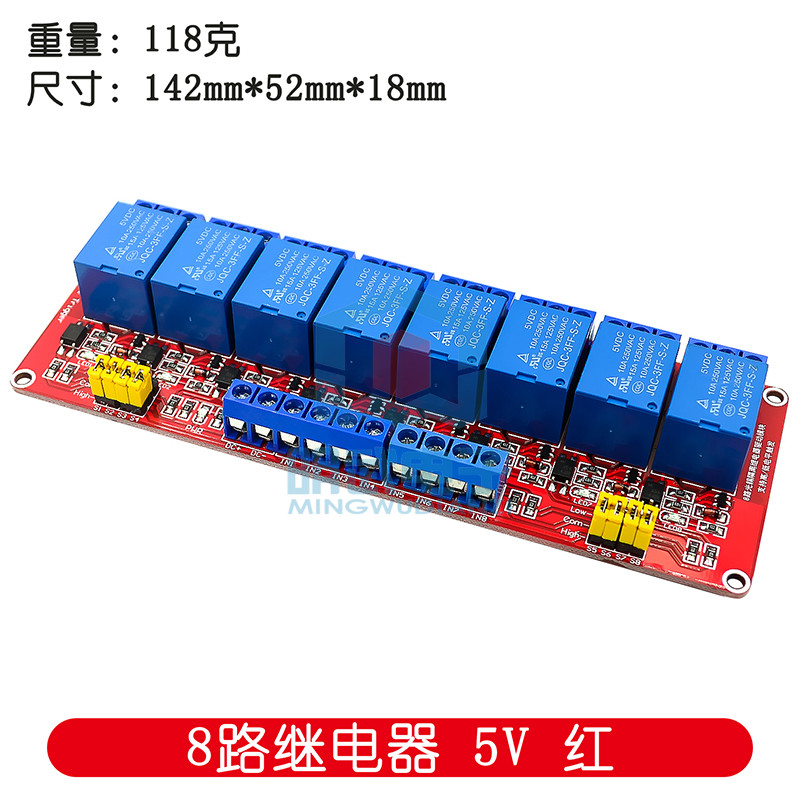

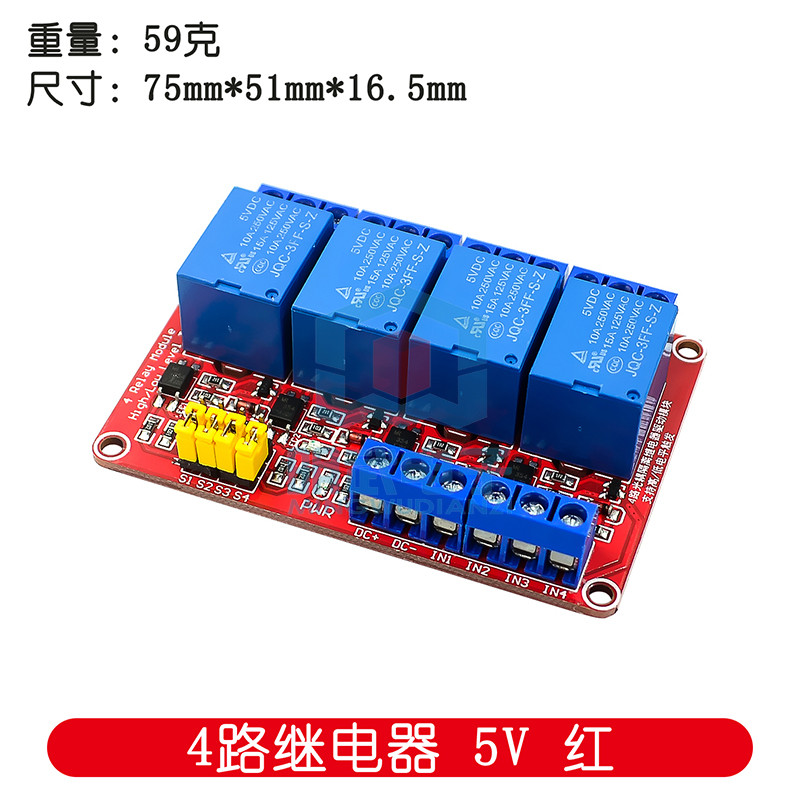

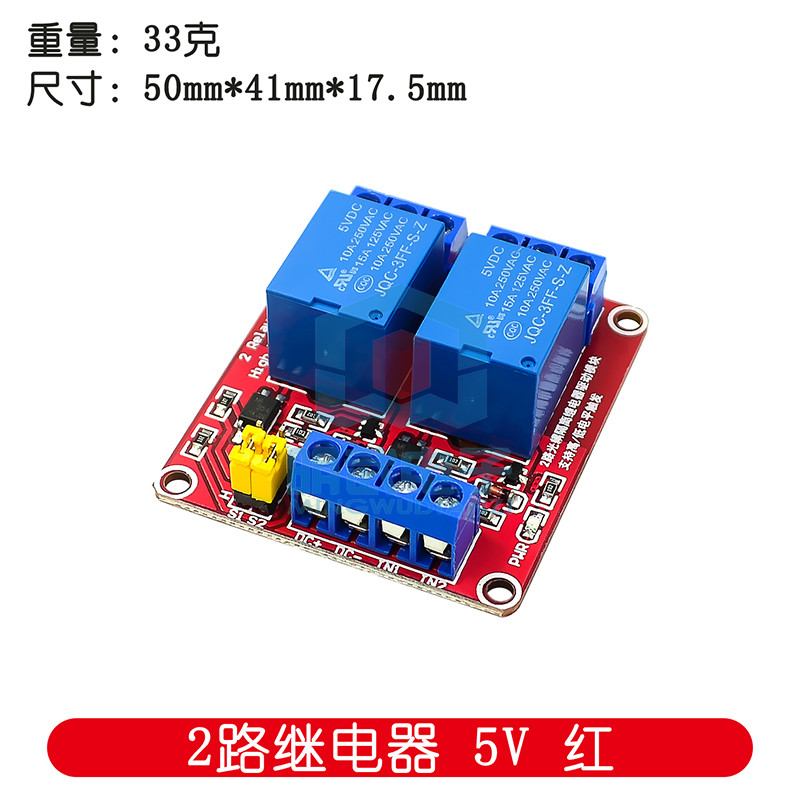

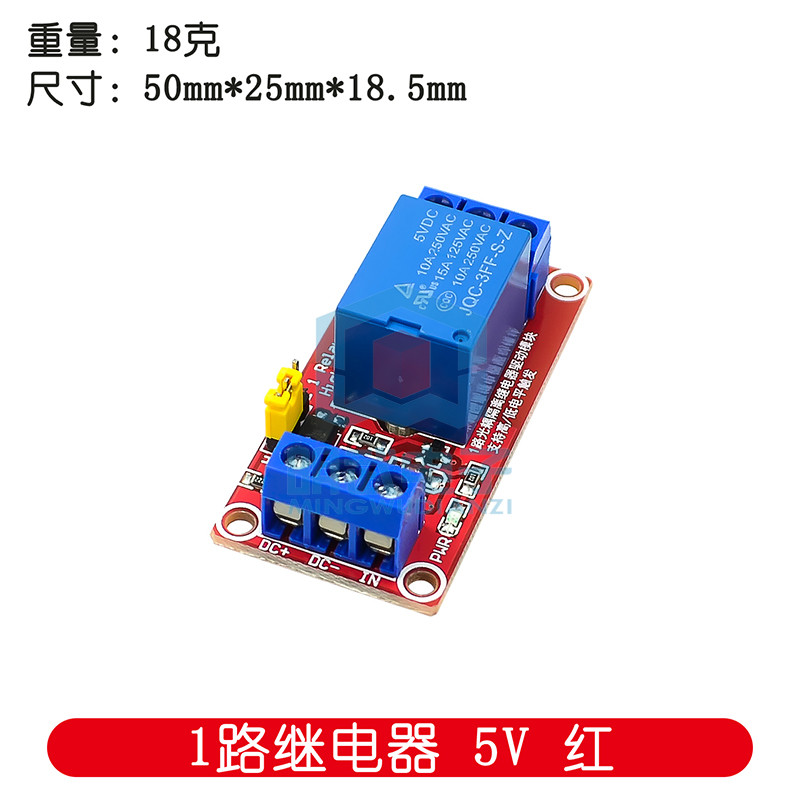

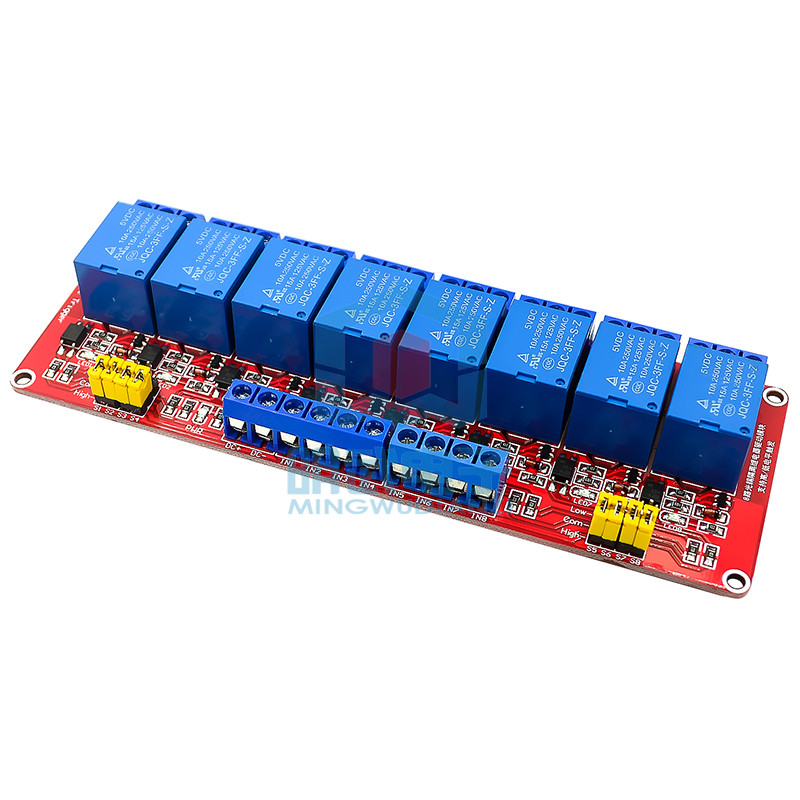

ขนาดโมดูลโมดูล: 1 ทาง: 50 * 25 * 18.5 มม 2 ทาง: 50 * 41 * 17.5 มม 4 ทาง: 75 * 51 * 16.5 มม 8 ทาง: 142 * 52 * 18 มม อินเทอร์เฟซโมดูลโมดูล: 1, DC +: เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ (แรงดันไฟฟ้าตามความต้องการของรีเลย์) 2, DC-: เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ 3, นิ้ว: สามารถควบคุมการดูดซับรีเลย์ด้วย ระดับสูงหรือต่ำ ปลายเอาต์พุตรีเลย์: 1, ไม่: อินเทอร์เฟซแบบเปิดโดยปกติรีเลย์จะถูกระงับก่อนที่รีเลย์จะถูกดูดซับและการเชื่อมต่อสั้น ๆ กับคอมหลังจากรวมการดูด 2, COM: อินเทอร์เฟซสาธารณะรีเลย์ 3, NC: รีเลย์จะเชื่อมต่อกับคอมก่อนที่รีเลย์จะถูกดูดซับและระบบกันสะเทือนหลังจากถูกระงับการดูด การเลือกทริกเกอร์ระดับสูงและต่ำจะสิ้นสุดลง: 1.จัมเปอร์ต่ำจะถูกเรียกในระดับต่ำเมื่อการเชื่อมต่อสั้น ๆ กับต่ำ 2.จัมเปอร์ถูกเรียกให้สูงขึ้นเพื่อระดับสูงเมื่อเชื่อมต่อสั้น ๆ ด้วยความสูง
