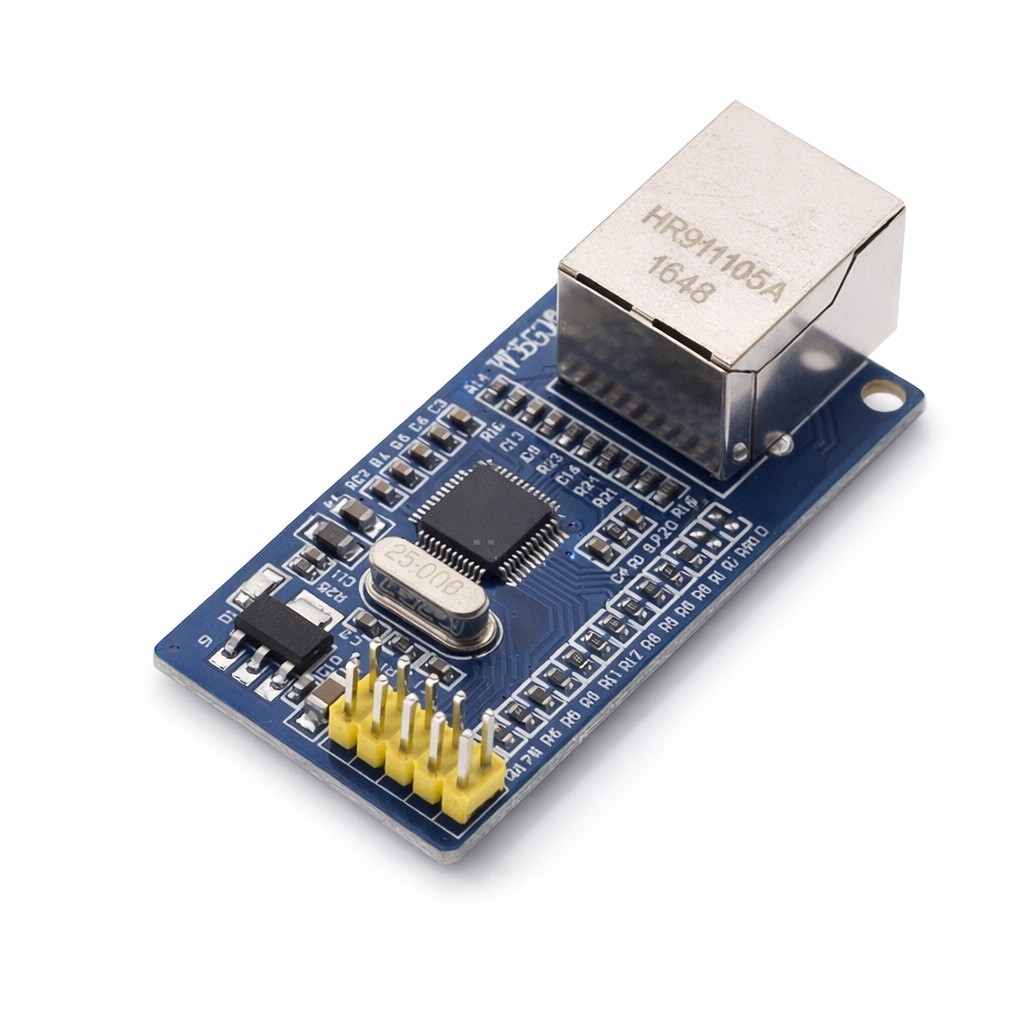

WIZnet W5500 Ethernet Module TCP/IP 80MHz 10/100Mbps SPI 3.3V 5V 32K Buffer 8 Sockets 55x27mm สำหรับ 51/STM32

โมดูลเครือข่ายอีเธอร์เน็ต W5500 พร้อมอินเทอร์เฟซ SPI และฮาร์ดแวร์ TCP/IP Protocol Stack โมดูลเครือข่ายอีเธอร์เน็ต W5500 ได้รับการออกแบบมาเพื่อใช้งานร่วมกับไมโครคอนโทรลเลอร์ 51 และ STM32 โดยมีฮาร์ดแวร์ TCP/IP Protocol Stack เพื่อให้การเชื่อมต่ออินเทอร์เน็ตมีความเสถียรและความเร็วสูง โมดูลนี้มาพร้อมคุณสมบัติขั้นสูงที่ได้รับการปรับแต่งสำหรับการสื่อสารเครือข่ายและประสิทธิภาพที่ดีเยี่ยม คุณสมบัติเด่น: - รวม Wiznet IP เพื่อรองรับโปรโตคอลเครือข่ายระดับล่างอย่างมีประสิทธิภาพ - รองรับโปรโตคอล SPI มาตรฐาน สามารถเชื่อมต่อกับแพลตฟอร์มไมโครคอนโทรลเลอร์ได้อย่างไร้รอยต่อ - รองรับความถี่สัญญาณนาฬิกา SPI สูงสุด 80 MHz เพื่อการรับส่งข้อมูลที่รวดเร็ว ข้อมูลทางเทคนิค: - แรงดันไฟฟ้าที่รองรับ: ใช้งานได้ทั้งแหล่งจ่ายไฟ 3.3 V หรือ 5 V - ความเร็วอีเธอร์เน็ต: รองรับความเร็วในการรับส่งข้อมูล 10/100 Mbps เพื่อประสิทธิภาพเครือข่าย - หน่วยความจำบัฟเฟอร์: มีหน่วยความจำ TX/RX ขนาด 32 K สำหรับรองรับข้อมูลจำนวนมาก - ความสามารถในการเชื่อมต่อ: รองรับการเชื่อมต่อซ็อกเก็ตอิสระสูงสุด 8 ช่องพร้อมกัน ข้อมูลขาใช้งาน: - 3.3V: ขาไฟเลี้ยงเข้า - MISO: Master Out Slave In สำหรับการสื่อสาร SPI - MOSI: Master In Slave Out สำหรับการสื่อสาร SPI - SCS: Slave Select สำหรับ SPI (Active Low) - SCLK: ขานาฬิกา SPI - 5V: ขาไฟเลี้ยงทางเลือก - GND: ขากราวด์ - RST: ฮาร์ดแวร์รีเซ็ตสำหรับ W5500 (Active Low) - INT: อินเตอร์รัพต์เอาต์พุต (Active Low) - NC: ไม่มีการเชื่อมต่อ ลักษณะทางกายภาพ: - ขนาด: 55 mm x 27 mm ให้รูปทรงกะทัดรัด เหมาะสำหรับการฝังในระบบ รุ่นโมดูลที่มีให้เลือก: - รูปแบบแพ็คเกจ: - W5100: LQFP80 - W5200: QFN48 - W5500: LQFP48 - กระแสไฟฟ้าขณะทำงาน: - ปกติ: 146 mA (W5100), 160 mA (W5200), 128 mA (W5500) - สูงสุด: 183 mA (W5100), 175 mA (W5200), ค่าสำหรับ W5500 อาจแตกต่างกัน - จำนวนพอร์ตที่รองรับ: - W5100: รองรับ 4 พอร์ต - W5200: รองรับ 8 พอร์ต - W5500: รองรับ 8 พอร์ต - ขนาดบัฟเฟอร์รับข้อมูล: - W5100: บัฟเฟอร์ 16 K - W5200: บัฟเฟอร์ 32 K - W5500: บัฟเฟอร์ 32 K - คุณสมบัติพิเศษ: - รองรับ Wake-on-LAN ใน W5200 และ W5500 - ฟังก์ชัน Network Wake-up มีใน W5200 และ W5500 โมดูล W5500 ได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพการเชื่อมต่อเครือข่ายในระบบสมองกลฝังตัว ให้ความเร็วและความน่าเชื่อถือเหนือกว่าในหลากหลายงานประยุกต์ W5500 Ethernet Network Module with SPI Interface and Hardware TCP/IP Protocol Stack The W5500 Ethernet network module is designed for use with 51 and STM32 microcontrollers, featuring a hardware TCP/IP protocol stack for stable and high-speed internet connectivity. This module incorporates advanced features optimized for network communication and excellent performance. Key Features: - Integrates Wiznet IP for efficient support of low-level network protocols - Supports standard SPI protocol, enabling seamless connection to various microcontroller platforms - Supports SPI clock frequency up to 80 MHz for fast data transmission Technical Specifications: - Supported Voltage: Compatible with both 3.3 V and 5 V power supplies - Ethernet Speed: Supports 10/100 Mbps data rates for efficient networking - Buffer Memory: Equipped with 32 K TX/RX memory for handling large amounts of data - Connection Capability: Supports up to 8 independent sockets simultaneously Pinout Information: - 3.3V: Power input pin - MISO: Master Out Slave In for SPI communication - MOSI: Master In Slave Out for SPI communication - SCS: Slave Select for SPI (Active Low) - SCLK: SPI clock pin - 5V: Optional power input pin - GND: Ground pin - RST: Hardware reset for W5500 (Active Low) - INT: Interrupt output (Active Low) - NC: No connection Physical Characteristics: - Dimensions: 55 mm x 27 mm, compact and suitable for embedded system integration Available Module Versions: - Package Types: - W5100: LQFP80 - W5200: QFN48 - W5 📣📣📣 🌟วิธีการใช้สินค้า📘 กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม 🌟เงื่อนไขการรับประกันสินค้า🛠️ - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น 🏭) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย 🌟การตัดรอบและการจัดส่งสินค้า🚀 - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ 🌟การออกใบกำกับภาษี/ใบเสร็จรับเงิน 🗒️ - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม 🙏🙏🙏
