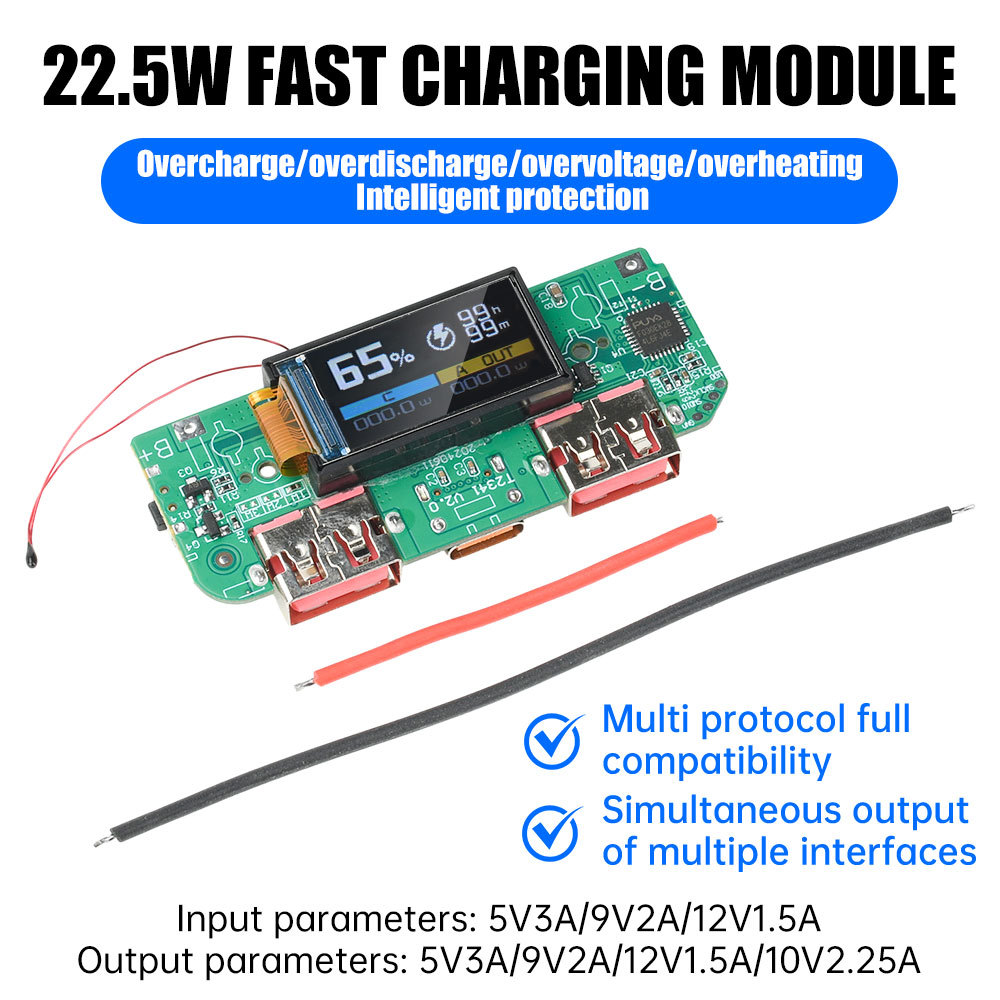

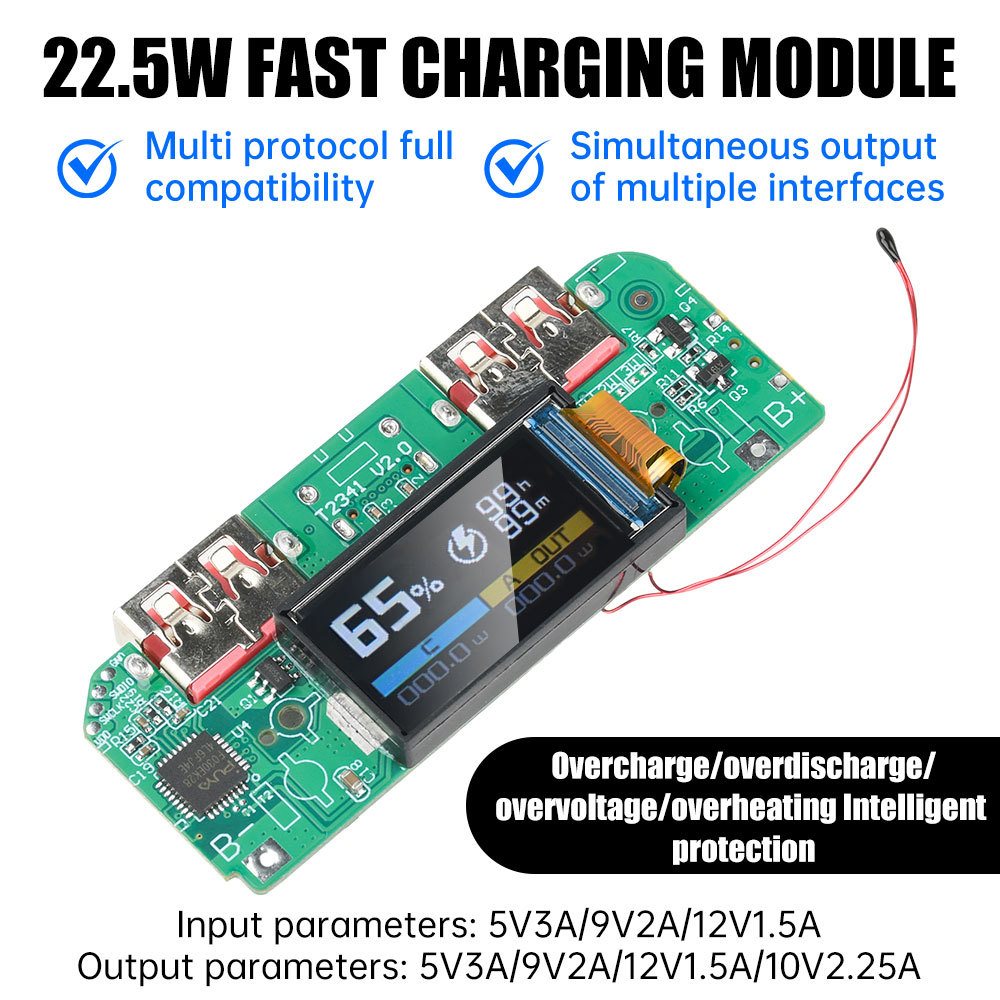

22.5W PD/QC หน้าจอสี Super Fast ชาร์จโมดูลวงจร DIY เมนบอร์ด 5V 3A/9V 2A/12V 1.5A/10V2.25A

คุณสมบัติ: 1. ความเข้ากันได้หลายโปรโตคอล: รองรับ PD / QC / APPLE และโปรโตคอลหลักอื่น ๆ ปรับให้เข้ากับอุปกรณ์ทุกยี่ห้อชาร์จเร็ว 2. การป้องกันความปลอดภัยสี่เท่า: การชาร์จไฟเกิน / การคายประจุเกิน / แรงดันไฟฟ้าเกิน / การป้องกันอัจฉริยะที่ร้อนเกินไปเพื่อหลีกเลี่ยงอันตรายด้านความปลอดภัยที่อาจเกิดขึ้น 3. ความแรงของการแสดงผลหน้าจอสี TFT แบบเรียลไทม์: การแสดงพลังงาน / แรงดันไฟฟ้า / อุณหภูมิสถานะได้อย่างรวดเร็ว 4. การออกแบบบอร์ดที่ปราศจากการป้องกัน: ฟังก์ชั่นการป้องกันในตัวบนกระดานหลักเชื่อมแบตเตอรี่โดยตรงเพื่อประหยัดพื้นที่และทำให้การประกอบง่ายขึ้น 5. กำลังไฟเรียนรู้ด้วยตนเองอัจฉริยะ: ปรับเทียบจอแสดงผลโดยอัตโนมัติหลังการใช้งานครั้งแรกสะท้อนพลังงานแบตเตอรี่ที่เหลืออยู่อย่างแม่นยำ พารามิเตอร์: ชื่อสินค้า: โมดูลชาร์จเร็ว 22.5W พารามิเตอร์อินพุต: 5V3A / 9V2A / 12V1.5A พารามิเตอร์เอาต์พุต: 5V3A / 9V2A / 12V1.5A / 10V2.25A อินเทอร์เฟซ: กำหนดค่าพอร์ตชาร์จเร็ว Type-C 1 พอร์ต (สามารถชาร์จได้เช่นเดียวกับเอาต์พุต) + พอร์ตเอาต์พุตชาร์จเร็ว USB 2 พอร์ต โปรโตคอล: PD, QC, APPLE, FCP, SCP, VOOC ฟังก์ชั่น: ด้วยการชาร์จไฟเกิน / การคายประจุเกิน / แรงดันไฟฟ้าเกิน / ความร้อนสูงเกินไปและการป้องกันชนิดอื่น ๆ อัตราการแปลงสูงเสถียรภาพกระแสไฟฟ้าและแรงดันไฟฟ้าเกิน โปรโตคอลการชาร์จที่รวดเร็วเป็นพิเศษการชาร์จเร็วแบบสองทิศทางคือโปรโตคอล PD20W อินเทอร์เฟซหลายตัวพร้อมกันเอาต์พุตของการชาร์จอย่างรวดเร็ว ไม่มี คำแนะนำในการประกอบ: 1. เนื่องจากหน้าจอเมนบอร์ดเปราะบางเมื่อได้รับโปรดเปิดหน้าจอเพื่อทดสอบว่าหน้าจอเป็นปกติหรือไม่หลังจากเชื่อมกระป๋องแล้วสายไฟหน้าจอจะถูกอัดขึ้นรูปโดยกองกำลังภายนอกจะใช้ กับ หน้าจอระเบิดโปรดใส่ใจในการปกป้องหน้าจอเมื่อใช้งาน 2. การใช้งานปกติสายไฟแบตเตอรี่เชื่อมกันบิดลวด / คลิปจระเข้ / กล่องสปริงและวิธีการเข้าถึงอื่น ๆ จะทำให้แหล่งจ่ายไฟไม่เพียงพอที่จะส่งผลต่อการชาร์จและการคายประจุแบตเตอรี่เป็นบวกและลบที่จำเป็น การป้องกันฉนวนกันความร้อนที่ดีเพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการใช้กระบวนการสัมผัสกับเมนบอร์ด 3. เมนบอร์ด B + ตำแหน่งที่เชื่อมต่อกับขั้วบวกของแบตเตอรี่ B - ตำแหน่งที่เชื่อมต่อกับขั้วลบของแบตเตอรี่อย่าเชื่อมต่อย้อนกลับการย้อนกลับจะเผาเมนบอร์ดเผา IC ของบอร์ดไหม้จะมีร่องรอยเท่านั้น จะเกิดขึ้นการเชื่อมต่อย้อนกลับหรือสัมผัส 4. การเข้าถึงแบตเตอรี่เพื่อใช้แบตเตอรี่ลิเธียม 3.7V เวอร์ชันไม่สามารถใช้แบตเตอรี่ลิเธียมฟอสเฟตเหล็กลิเธียมแบบขนานแบตเตอรี่ไม่สามารถใช้งานได้การเชื่อมแบบขนานแบตเตอรี่ไม่ใช่ในซีรีส์แรงดันไฟฟ้าซีรีส์สูงเกินไปจะทำให้เมนบอร์ดไหม้ 5. เมนบอร์ดมีฟังก์ชั่นการป้องกันแบตเตอรี่แบบเชื่อมไม่จำเป็นต้องเพิ่มบอร์ดป้องกันบอร์ดป้องกันแบตเตอรี่มีขีด จำกัด ในปัจจุบันนอกเหนือจากขีด จำกัด จะตัดการเชื่อมต่อเอาต์พุต คำแนะนำสำหรับการใช้งาน: 1. ในระหว่างการเปิดใช้งานการชาร์จโทรศัพท์มือถืออย่างรวดเร็วโปรโตคอลสาธารณะและส่วนตัวที่ชาร์จโทรศัพท์มือถือได้อย่างรวดเร็วเพื่อแยกแยะระหว่างเมนบอร์ดใช้ชิปชาร์จเร็วอัจฉริยะเข้ากันได้กับโปรโตคอลการชาร์จเร็วสาธารณะกระแสหลักในตลาด เพื่อตอบสนองความต้องการ โทรศัพท์มือถือยี่ห้อต่างๆเพื่อการชาร์จที่รวดเร็วก่อนทำการสั่งซื้อโปรดยืนยันว่าโทรศัพท์มือถือของพวกเขาเข้ากันได้กับโปรโตคอลสาธารณะเพื่อหลีกเลี่ยงการเรียกเก็บเงินอย่างรวดเร็ว! 2. เมื่อชาร์จปัญหาความร้อนของเมนบอร์ดสมบัติการชาร์จในการทำงานกระแสผ่านเมนบอร์ดและชิปการแปลงพลังงานจะสูญเสียส่วนหนึ่งของการสูญเสียในรูปแบบของความร้อนที่ปล่อยออกมาอย่างรวดเร็วและรวดเร็ว ส่วนหนึ่งของการสูญเสียในรูปแบบของความร้อนที่ปล่อยออกมา การชาร์จไฟกำลังไฟมีขนาดใหญ่ความร้อนชัดเจนยิ่งขึ้นนี่เป็นปรากฏการณ์ทางกายภาพปกติ 3. เพียงเชื่อมต่อกับพลังงานจอแสดงผลดิจิตอลของแบตเตอรี่จะไม่ถูกต้องเครื่องวัดพลังงานรองรับฟังก์ชั่นการเรียนรู้ด้วยตนเองความจุแบตเตอรี่ชาร์จและคายประจุสองสามครั้งหลังจากปกติ แพ็คเกจรวม: หน้าจอสี PD / QC 1x22.5W หน้าจอสี PD / QC ชาร์จเร็วสุดวงจรพลังงานมือถือ DIY เมนบอร์ด 5V 3A / 9V 2A / 12V 1.5A / 10V2.25A
