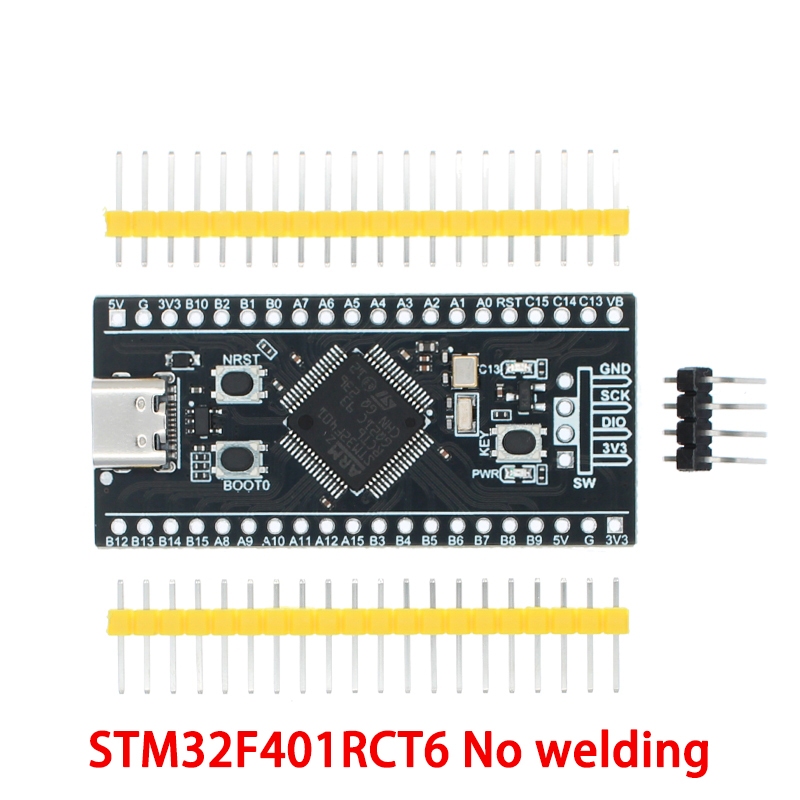

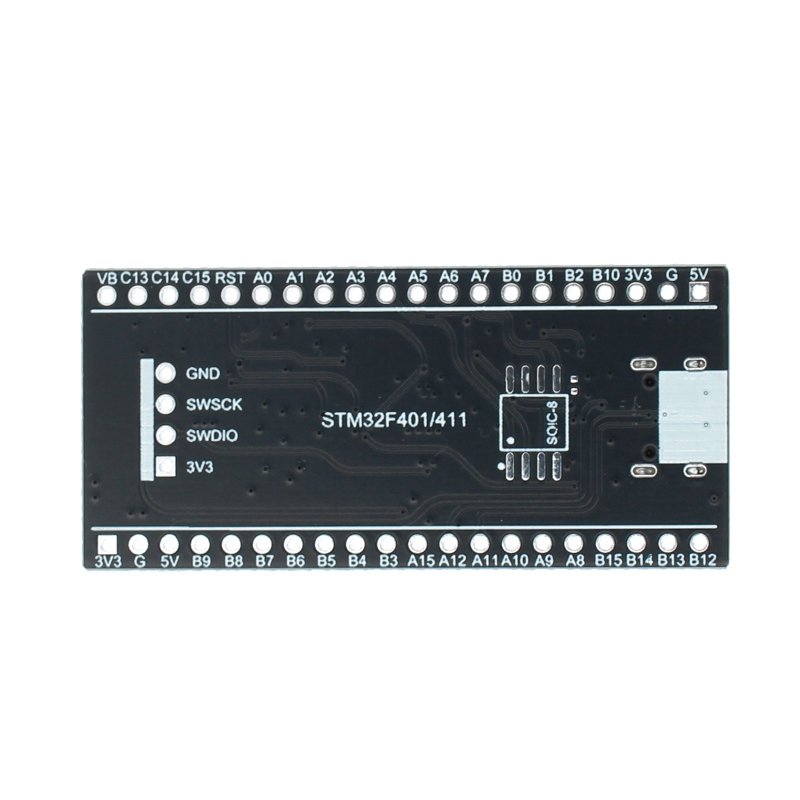

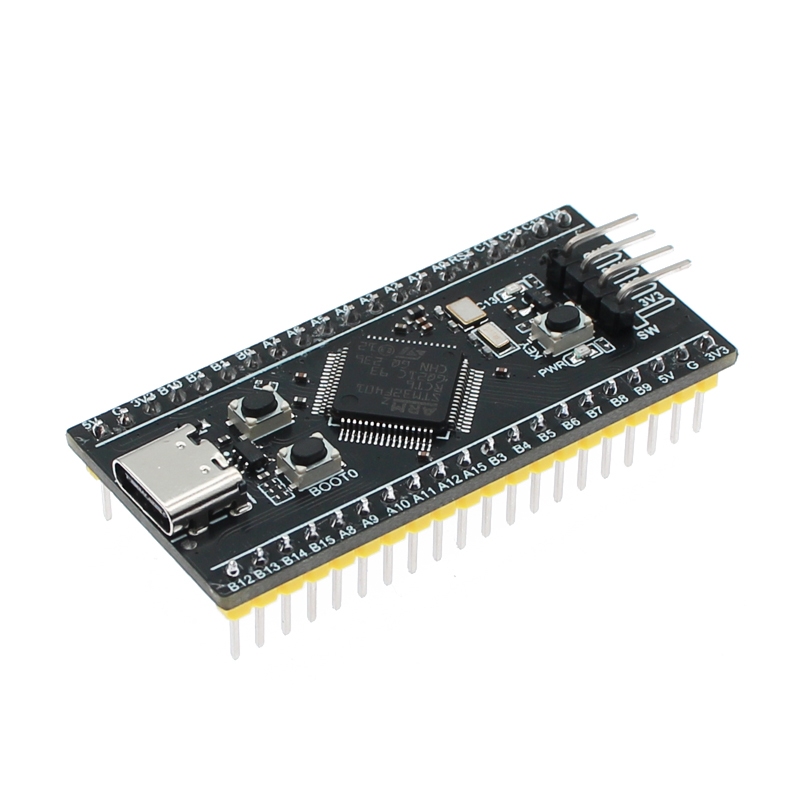

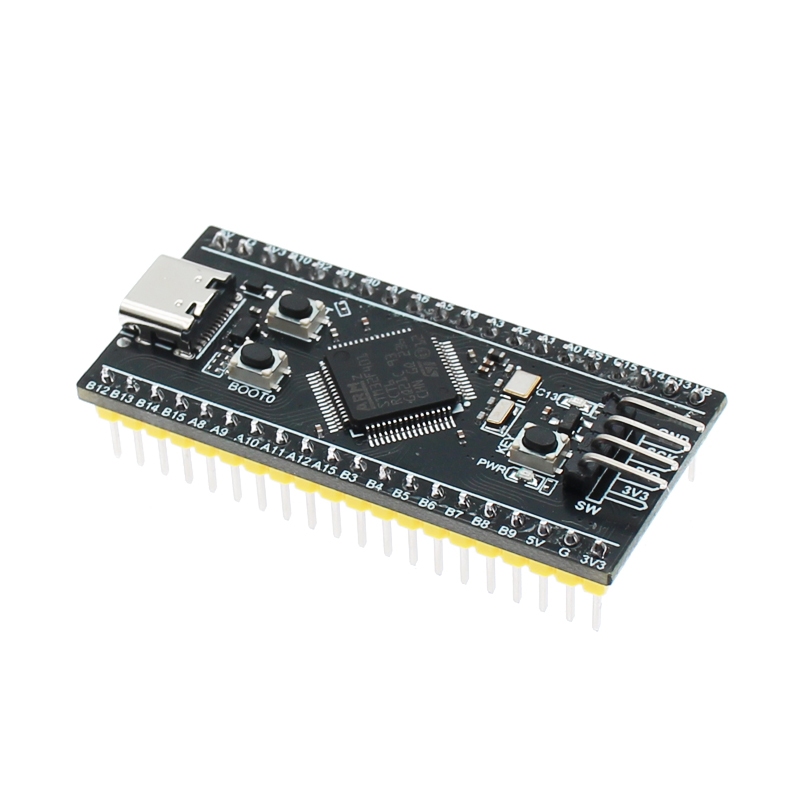

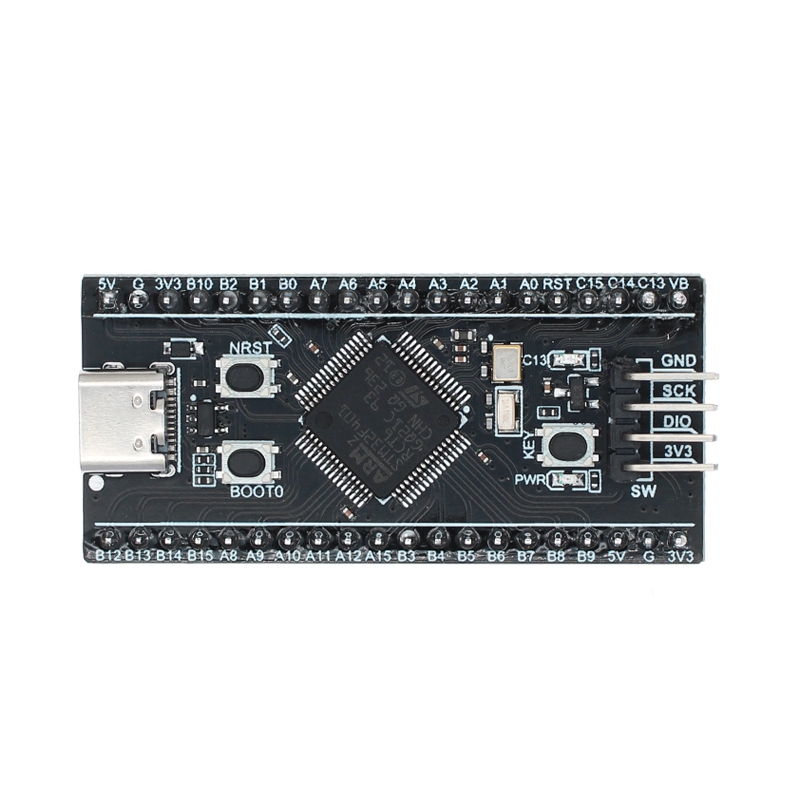

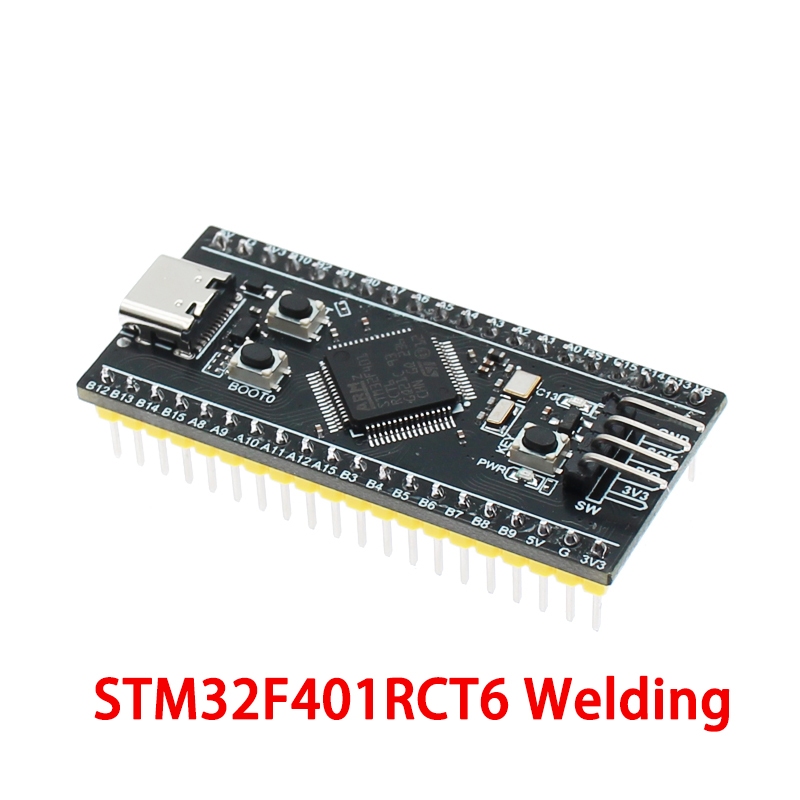

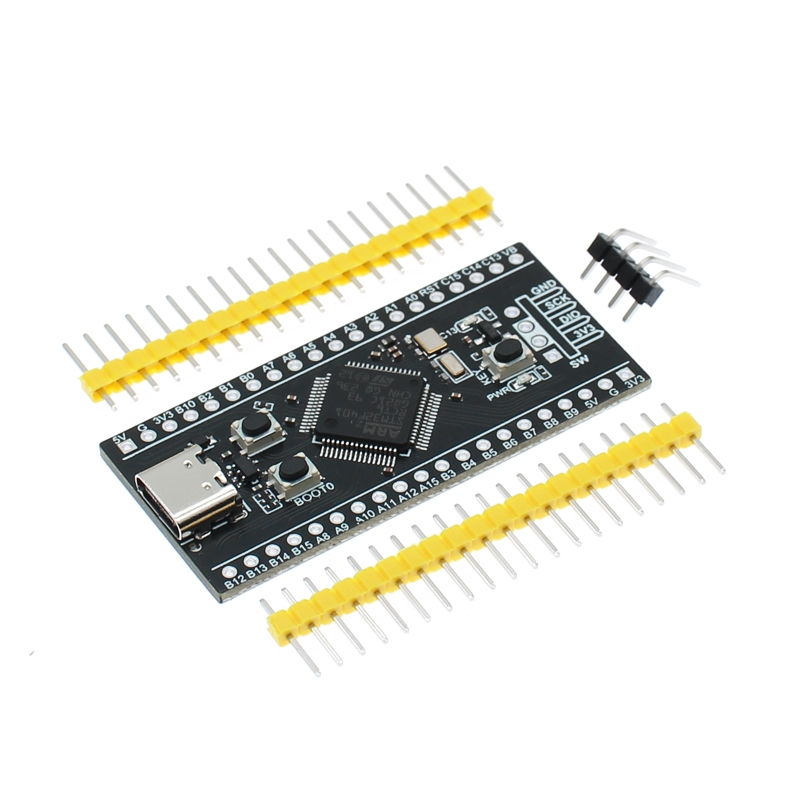

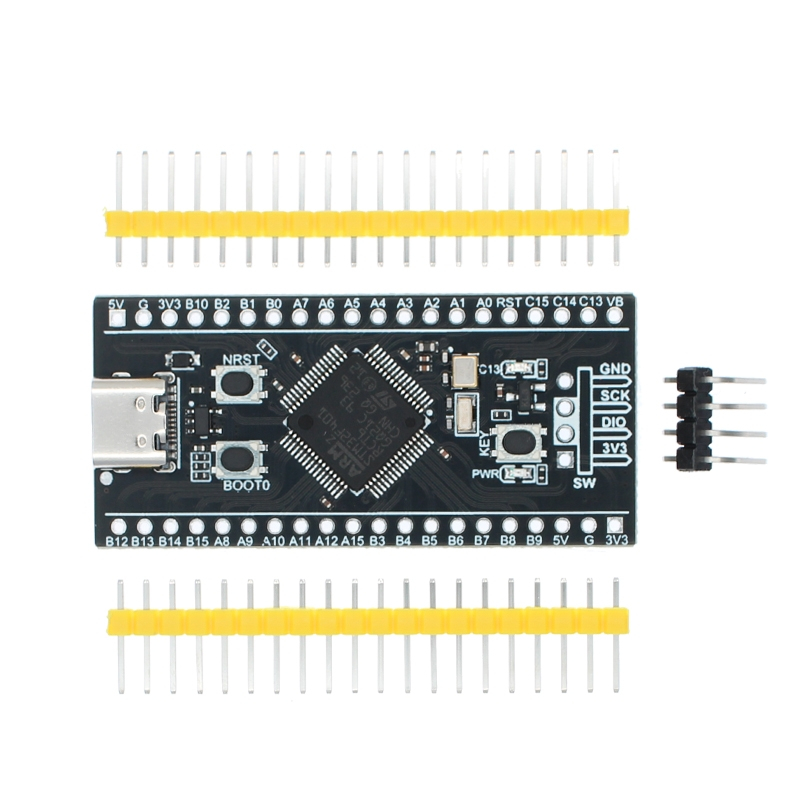

Stm32f401rct6 บอร์ดพัฒนาระบบขั้นต่ํา STM32 ARM Core การเรียนรู้โมดูลบอร์ดพอร์ต Type-C

บอร์ดพัฒนา STM32F401RCT6 เวอร์ชันใหม่เข้ากันได้กับ STM32F401CCU6 เวอร์ชันเก่าความแตกต่างในแพ็คเกจชิปแตกต่างกันสามารถเปลี่ยนได้โดยตรง ลิงค์ดาวน์โหลดข้อมูล: https://pan.baidu.com/s/16JkaaW5h65oxxe4guZp1ew รหัสสกัด: d192 วิธีการดาวน์โหลดเบิร์น: https://www.weact-tc.cn/2019/11/30/STM32Download/ บทช่วยสอน MicroPython: https://www.weact-tc.cn/2020/01/01/micropython/ ดาวน์โหลดโหมด ISP วิธีการ 1: กดปุ่ม BOOT0 ค้างไว้และรีเซ็ตคีย์ระหว่างเปิดเครื่องจากนั้นปล่อยปุ่มรีเซ็ตและปล่อยปุ่ม BOOT0 หลังจากผ่านไป 0.5 วินาที วิธีที่ 2: ในสถานะปิดเครื่องให้กดปุ่ม BOOT0 ค้างไว้และปล่อย BOOT0 เป็นเวลา 0.5S หลังจากเปิดเครื่อง สายเคเบิลข้อมูล USB เชื่อมต่อกับอินเทอร์เฟซ TYPE-C ของ MCU และพอร์ตอนุกรมเชื่อมต่อกับ PA9 และ PA10 ขอแนะนำให้ใช้ STM32CubeProg และ WeAct Studio Download Tool สำหรับการดาวน์โหลดซอฟต์แวร์ ดาวน์โหลดพอร์ตอนุกรม Usb เป็นพอร์ตอนุกรม (เช่น CH340) TX-PA10, RX-PA9 และอย่าเชื่อมต่อ MCU Type-C กับคอมพิวเตอร์ต้องใช้แหล่งจ่ายไฟภายนอกมิฉะนั้นจะส่งผลต่อการดาวน์โหลด MCU ใช้ STM32CubeProgammer สำหรับการดาวน์โหลดพอร์ตอนุกรม ดาวน์โหลด USB (ดาวน์โหลด DFU) 1.โปรแกรมเมอร์เลือกโหมด USB และ WeAct Studio Download Tool สตูดิโอดาวน์โหลด USB แบบดับเบิลคลิกสองครั้ง WeAct Studio USB ดาวน์โหลดเครื่องมือค้างคาวและดำเนินการตามคำแนะนำ 1.Mcu เข้าสู่โหมด ISP และเชื่อมต่อคอมพิวเตอร์ด้วยสายเคเบิลข้อมูล USB 2. เลือกเฟิร์มแวร์และดำเนินการอื่นๆ เช่นเดียวกับการดาวน์โหลดผ่านพอร์ตอนุกรม ตัวจัดการอุปกรณ์อุปกรณ์ -> อุปกรณ์ Universal Serial Bus STM32 Bootloader หรือ DFU ในอุปกรณ์โหมด FS ปรากฏขึ้น เมื่ออุปกรณ์ STM ในโหมด DFU แสดงอยู่ ให้คลิกขวาที่อุปกรณ์และเลือกลบซอฟต์แวร์ผู้ขับขี่ของอุปกรณ์ จากนั้นติดตั้งไดรเวอร์ใน WeAct Studio Download Tool / DFU_Driver / ไดเรกทอรี / ไดเรกทอรี ติดตั้ง STM32Bootloader.inf และคลิกขวา การดาวน์โหลด USB อาจไม่เสถียรเนื่องจากสภาพอากาศ ตัวอย่างเช่นหากข้อผิดพลาดต่อไปนี้เกิดขึ้นซ้ำ ๆ หรือไม่สามารถระบุอุปกรณ์ได้ให้ใช้พอร์ตอนุกรมและถอดการเชื่อมต่อ USB 12 ข้อผิดพลาด: ไม่สามารถดาวน์โหลดส่วน [0] ข้อผิดพลาด: ไม่สามารถดาวน์โหลดไฟล์ได้ สาเหตุของข้อผิดพลาดข้างต้นมีดังนี้: อุณหภูมิห้องต่ำและค่าเบี่ยงเบน HSI เกิดขึ้น Usb ดาวน์โหลดใช้ออสซิลเลเตอร์คริสตัลความเร็วสูงภายนอกในขณะที่โปรแกรม ISP (โปรแกรมบูตสแตรปของ ST) วัดความถี่ HSE ของเครื่องสั่นคริสตัลภายนอกผ่าน HSI แล้วกำหนดค่านาฬิกา เมื่อค่าเบี่ยงเบน HSI ใหญ่เกินไปความถี่ในการวัด HSE ไม่ถูกต้องทำให้เวลา USB และข้อผิดพลาดในการดาวน์โหลดไม่ถูกต้อง รายละเอียดดูข้อมูลได้ที่เว็บดิสก์ / เอกสารทั่วไป /AN2606 STM32 microcontroller system memory bootstrap mode.pdf วิธีแก้ปัญหา: MCU ความร้อนที่เหมาะสมกับมากกว่า 25°ความร้อนมือ C (ความร้อนมือ) การเชื่อมต่อพอร์ต STM32: เชื่อมต่อพอร์ต SW ของ STM32: อินเทอร์เฟซ SW ของ SW ดี เอ็นดี จีเอ็นดี เอสซีเค Dio ดิโอ 3.3 V. คลิกปุ่มดาวน์โหลดในซอฟต์แวร์ MDK หรือเลือก ST-Link ใน STM32CubeProg และปฏิบัติตามพรอมต์ โครงการ CubeMX หรือโครงการห้องสมุดเพื่อเปิดใช้งานอินเทอร์เฟซการแก้จุดบกพร่อง SW มิฉะนั้นจะไม่สามารถระบุ MCU ได้ การตั้งค่าออสซิลเลเตอร์คริสตัลวิศวกรรมรหัสผิดหรือมีความผิดปกติอื่น ๆ ทำให้ดีบักเกอร์ไม่สามารถระบุ MCU ได้ในเวลานี้ตั้งค่า MCU ด้วยตนเองในโหมด ISP ดีบักเกอร์สามารถระบุ MCU จากนั้นคลิกดาวน์โหลด โหมด ISP เป็นเพียงส่วนหนึ่งของรหัสเริ่มต้น Solidized ใน MCU โดย บริษัท ST. ตรวจสอบการตั้งค่า BOOTx โหมดรันกระโดดเพื่อระบุที่อยู่ 0x08000000และโหมดดาวน์โหลดจะรอคำสั่งดาวน์โหลด. ในเวลานี้อินเทอร์เฟซการดาวน์โหลดแบบดีบัก SW เปิดอยู่และตัวดีบักเกอร์สามารถอ่านและดาวน์โหลดรหัส MCU ได้ ลิงค์ ST-link/J-link อินเทอร์เฟซ JTAG โอนเงินโอน อินเทอร์เฟซ SW ของ SW ทีเอ็มเอส Swdio ทีซีเค Swclk ของ SWCLK ขายึด VTEST 1 พิน Mcu ต้องเชื่อมต่อกับ 3.3V เพื่อรับรู้ MCU บาง Jlinks จำเป็นต้องเชื่อมต่อกับ 3.3V เพื่อรับรู้ MCU 1.3v 1.3v 1.3v ดี เอ็นดี จีเอ็นดี อินเทอร์เฟซการแก้จุดบกพร่องจะถูกจัดอยู่ในอินเทอร์เฟซ SW และอินเทอร์เฟซ JTAG ดีบักเกอร์ ARM รองรับอินเทอร์เฟซ SW สามารถเชื่อมต่อ Jlink กับชิปได้ แต่ไม่สามารถดาวน์โหลดได้โปรดอัปเกรดไดรเวอร์ Jlink เป็นเวอร์ชันใหม่การทดสอบ V6.50a สามารถเชื่อมต่อกับชิปได้ ดาวน์โหลด WeAct_HID_FW_Bootloader . คลิกที่ผมเพื่อดาวน์โหลดซอฟต์แวร์ รองรับเฉพาะบอร์ดหลัก STM32F4 series เท่านั้น Stm32f401cc, STM32F401CE, บอร์ดแกน STM32F411CE สามารถใช้ได้คล้ายกับการดาวน์โหลด 51 MCU แต่ไม่มีพอร์ตอนุกรม, สายเคเบิลข้อมูลเพียงเส้นเดียว, และแก้ไขโครงการ Keil ในสองสถานที่ (ดูวิดีโอเพื่อดูรายละเอียด) ดาวน์โหลดได้เร็วและสะดวกกว่าการดาวน์โหลดพอร์ตอนุกรมเร็วกว่าและสะดวกกว่า วิธีการดัดแปลงวิศวกรรมแอป ตัวอย่างตัวอย่างเปลี่ยนที่อยู่เริ่มต้นของโครงการ ROM เป็น 0x8004000 การตั้งค่า STM32CubeIDE เพิ่มโค้ดต่อไปนี้ที่จุดเริ่มต้นของหลัก() 1scb-> VTOR = FLASH_BASE 0x4000; ซอฟต์แวร์ขั้นตอนการใช้ซอฟต์แวร์ขั้นตอน บอร์ดหลักเชื่อมต่อกับคอมพิวเตอร์ด้วยสายข้อมูลและอุปกรณ์ WeAct HID จะปรากฏขึ้น กดปุ่ม key ค้างไว้เพื่อเปิดหรือรีเซ็ต Bootloader และคลิก "ดาวน์โหลดเฟิร์มแวร์" เพื่อดำเนินการดาวน์โหลดให้เสร็จสมบูรณ์ เฟิร์มแวร์ที่เลือกจะได้รับการอัปเดตเมื่อ KEIL รวบรวมใหม่โดยไม่ต้องเลือกใหม่ วิธีการ Bootloader จะแสดงวิธีการ Bootloader. กดปุ่ม <key> เปิดหรือรีเซ็ตและไฟ LED C13 จะกะพริบเพื่อปล่อย
