DIYMORE 30A 1 แชนเนลรีเลย์โมดูลบอร์ดพร้อมออปโตคัปเปลอร์ H/L ระดับ Triger 5V/12V/24V

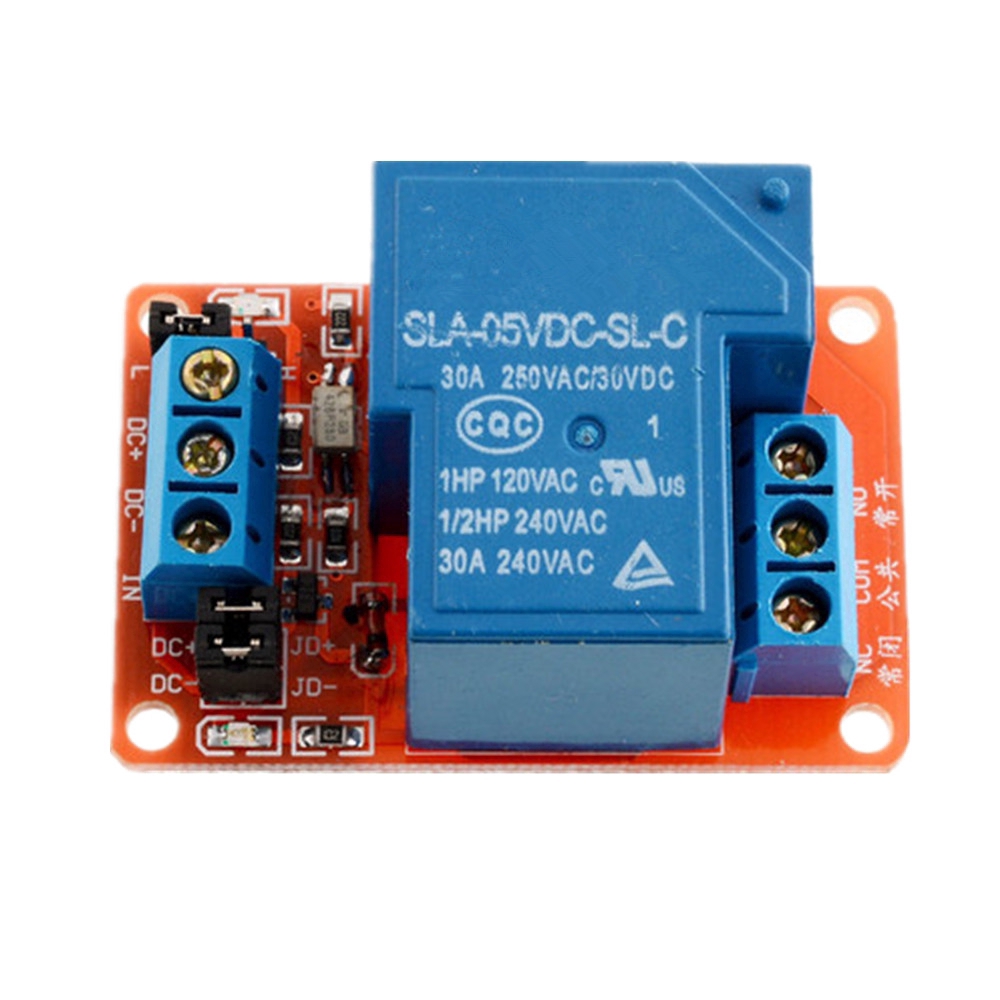

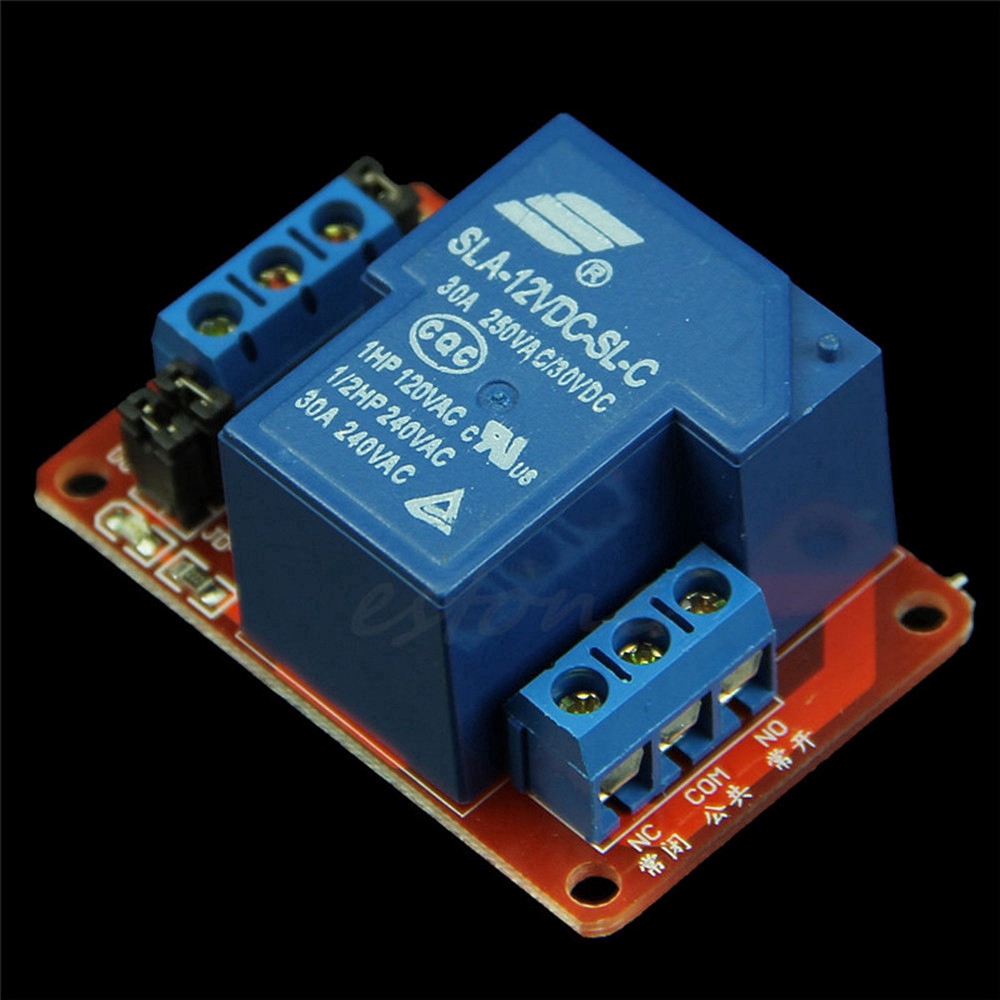

คำอธิบาย: โมดูลรีเลย์ 30A โหลดสูงสุดของอินเทอร์เฟซแบบเปิดตามปกติ: AC 250V/30A, DV 30V/30A การแยกคัปปลิ้งออปติคัล ความสามารถในการขับขี่แข็งแกร่ง เสถียร กระแสทริกเกอร์คือ 5mA โมดูลสามารถตั้งค่าทริกเกอร์ระดับสูงหรือต่ำโดยจัมเปอร์ ไฟแสดงสถานะเพาเวอร์ (สีเขียว), ไฟแสดงสถานะรีเลย์ (สีแดง) ขนาดโมดูล:50mm*33mm*24mm พารามิเตอร์ทางเทคนิค: รุ่นแรงดันไฟฟ้า:5/12V/24V กระแสไฟฟ้าสถิตย์:5mA ปัจจุบันทำงาน:190mA กระแสไฟทริกเกอร์:2-4mA ข้อกำหนดอินเทอร์เฟซโมดูล: DC+ : ขั้วบวกของแหล่งจ่ายไฟ DC DC- :ขั้วลบของแหล่งจ่ายไฟ DC IN : สัญญาณเรียกขา JD+ : รีเลย์ควบคุมแรงดันบวก JD- : รีเลย์ควบคุมแรงดันลบ DC+ และ JD+ ลัดวงจรด้วยจัมเปอร์แคป, DC- และ JD- ลัดวงจรด้วยจัมเปอร์แคป ซึ่งเป็นแรงดันเดียวกันระหว่างเทอร์มินอลทริกเกอร์และเทอร์มินอลควบคุมรีเลย์ การเลือกโหมดทริกเกอร์ระดับสูงและต่ำ การเชื่อมต่อจัมเปอร์และพิน L, พินอินคือทริกเกอร์ระดับต่ำจัมเปอร์และการเชื่อมต่อพิน H, พินอินคือทริกเกอร์ระดับสูง ขาปิดปกติ (NC) : รีเลย์ขาปิดปกติ พินทั่วไป (COM) : รีเลย์พินทั่วไป พินเปิดตามปกติ (NO) : รีเลย์ปกติเปิดพิน จัดอันดับปัจจุบันของอินเทอร์เฟซคือ 16A ในรายการรวมด้วย: 1PC * 30A โมดูลรีเลย์ 1 ช่องพร้อมออปโตคัปเปลอร์ H/L ระดับ Triger 5V/12V/24V Description: 30A relay module, normally open interface maximum load: AC 250V/30A, DV 30V/30A Optical coupling isolation, driving ability is strong, stable performance;Trigger current is 5mA Module can be set high level or low level trigger by the jumper Power indicator light (green), relay status indicator light (red) Module Size:50mm*33mm*24mm Technical parameters: Voltage version:5/12V/24V The static current:5mA Working current:190mA Trigger current:2-4mA 　 Module interface specifications: DC+ : DC power supply positive pole DC- :DC power supply negative pole IN : signal triggering pin JD+ : relay control voltage positive JD- : relay control voltage negative DC+ and JD+ shorted by jumper cap, DC- and JD- shorted with jumper cap, it is the same voltage between trigger terminal and relay control terminal High and low level trigger mode selection.Jumper and L pin connection, IN pin is low level triggerJumper and H pin connection, IN pin is high level trigger Normally closed pin (NC) : relay normally closed pin Common pin (COM) : relay common pin Normally opened pin (NO) : relay normally opened pin Rated current of the interface is 16A Package Included: 1PC*30A 1-Channel Relay Module With Optocoupler H/L Level Triger 5V/12V/24V #DIYMORE #1-Channel #Relay #Module #Board #Optocoupler #Triger
