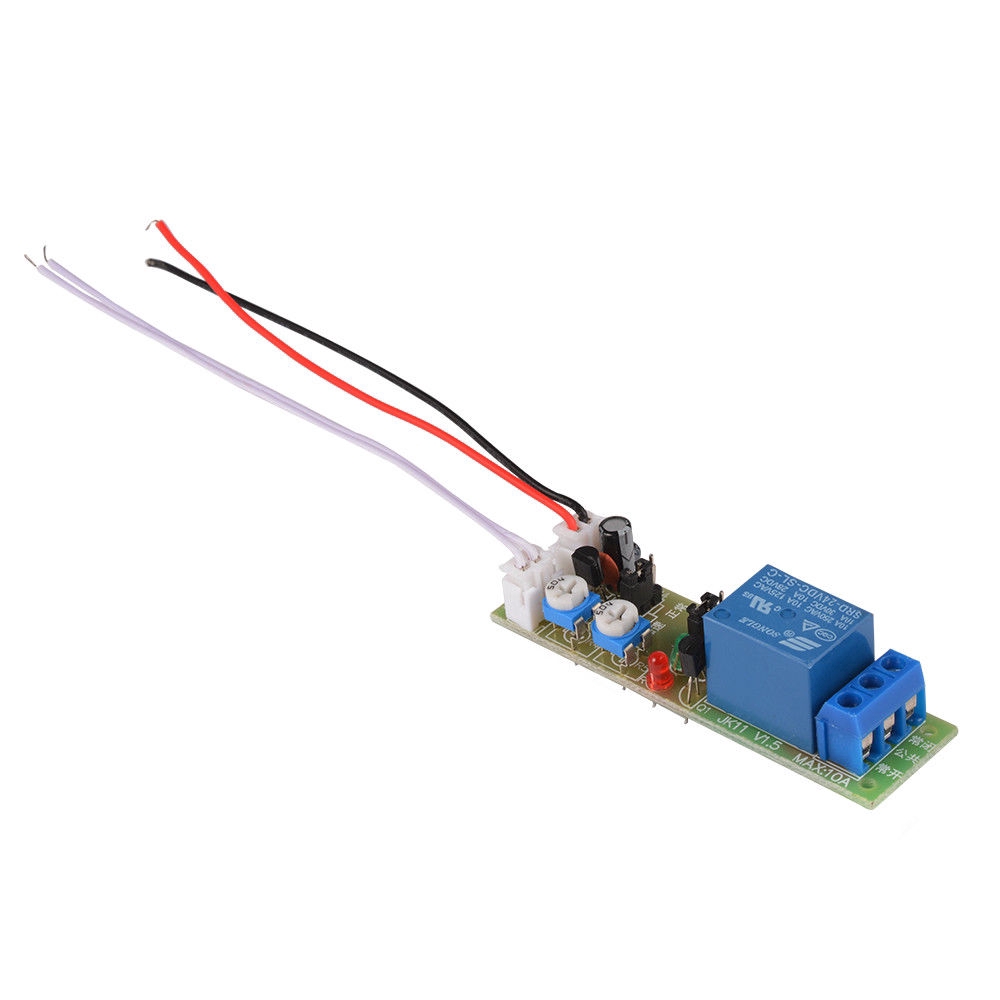

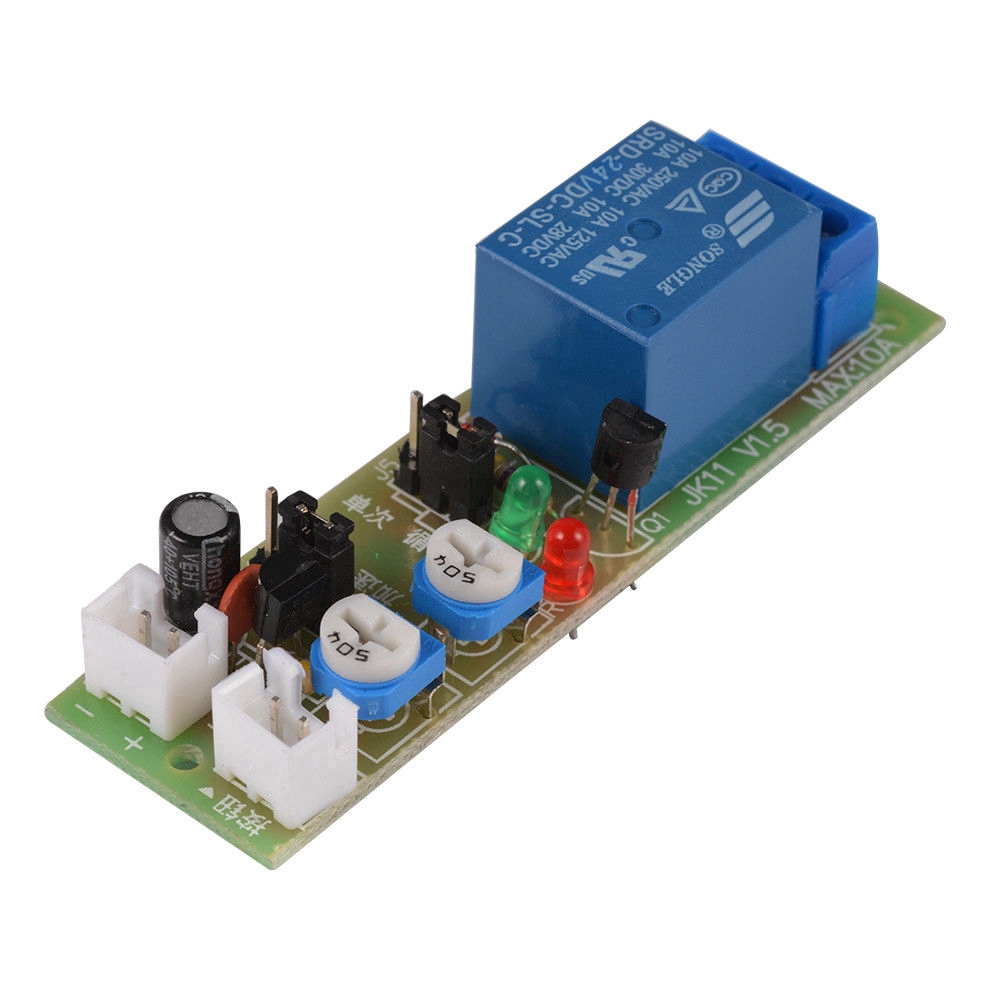

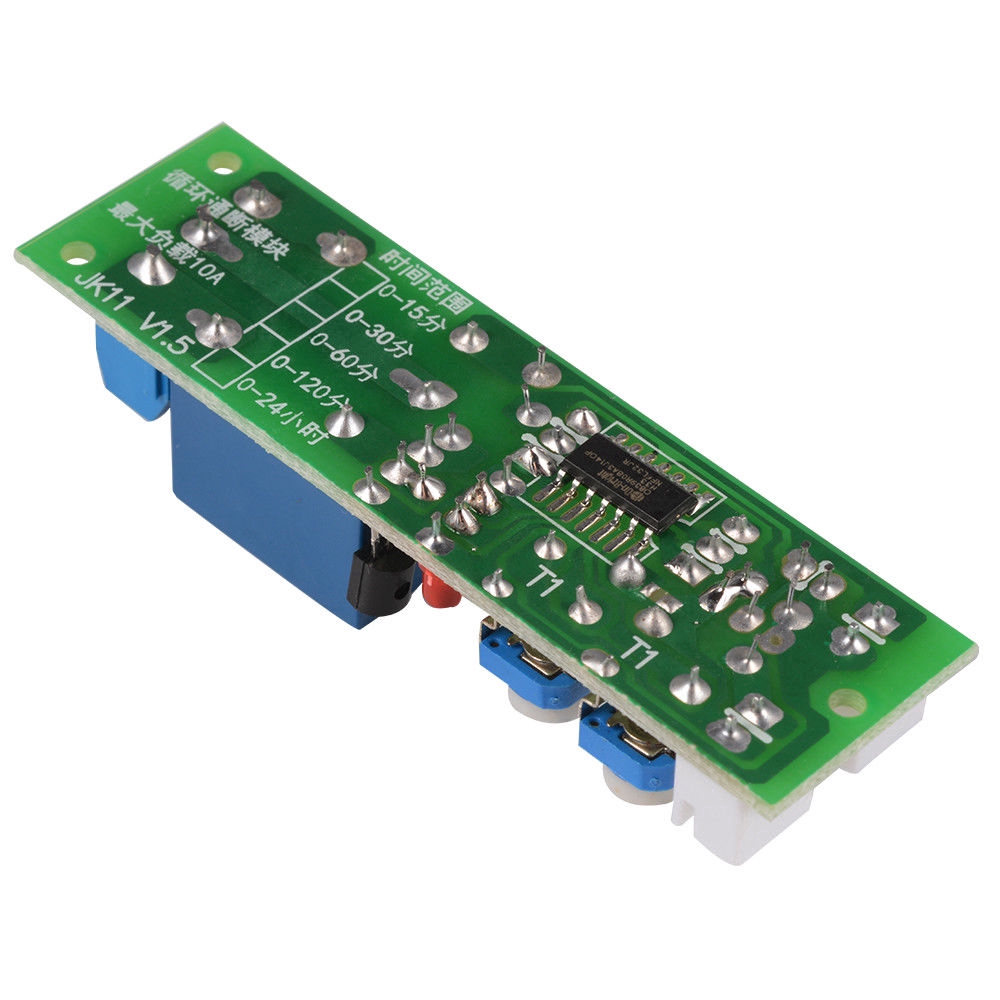

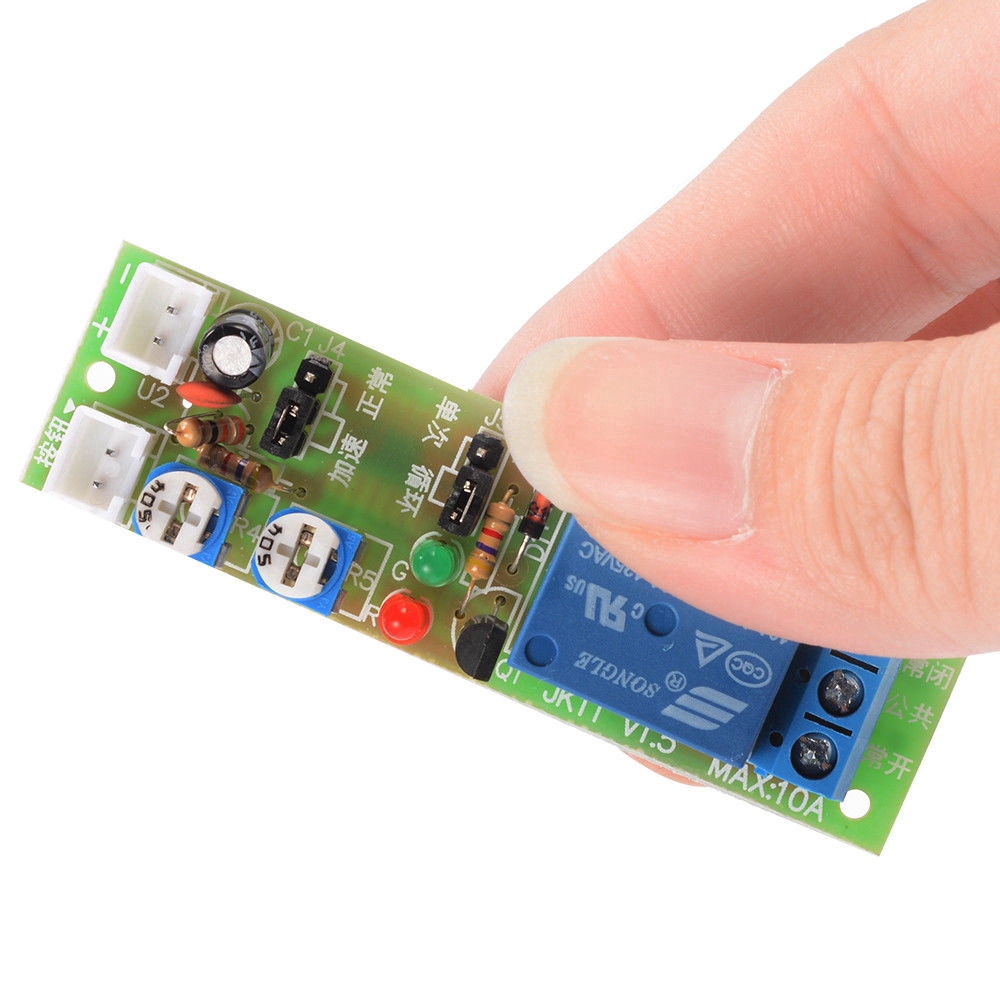

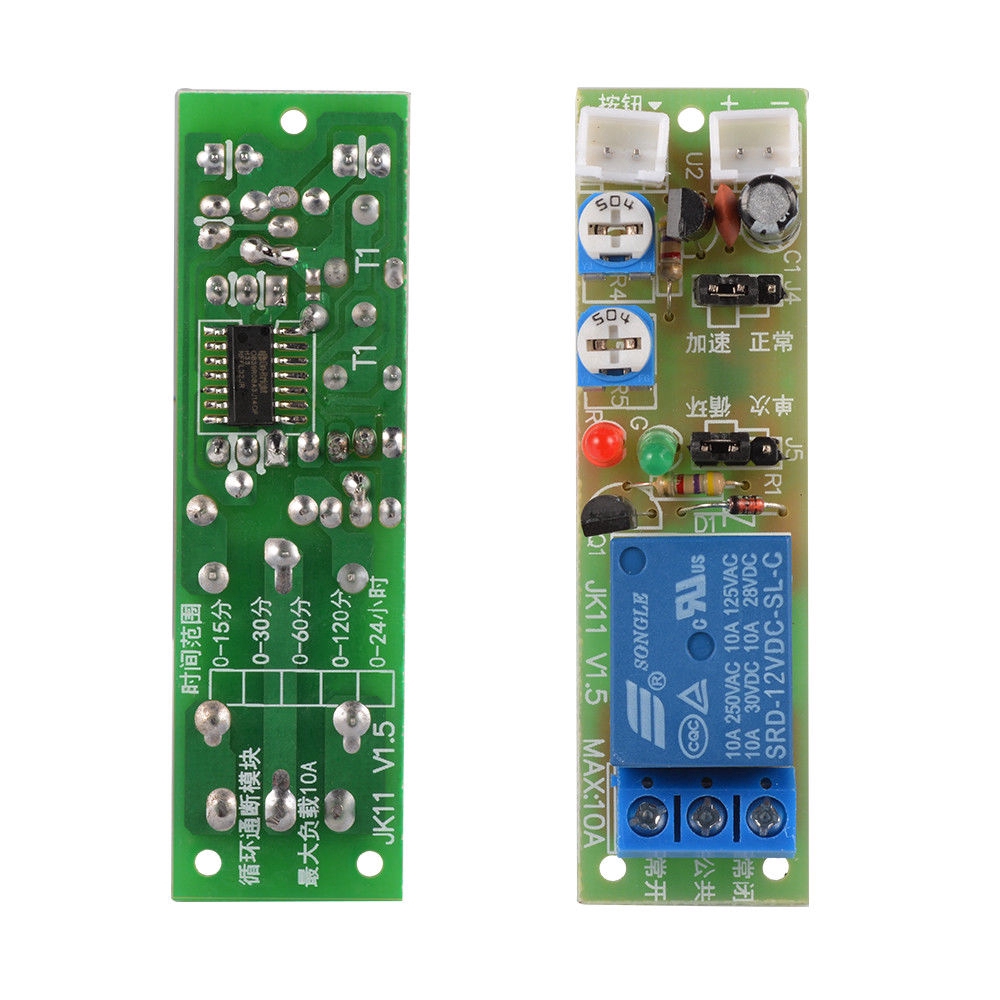

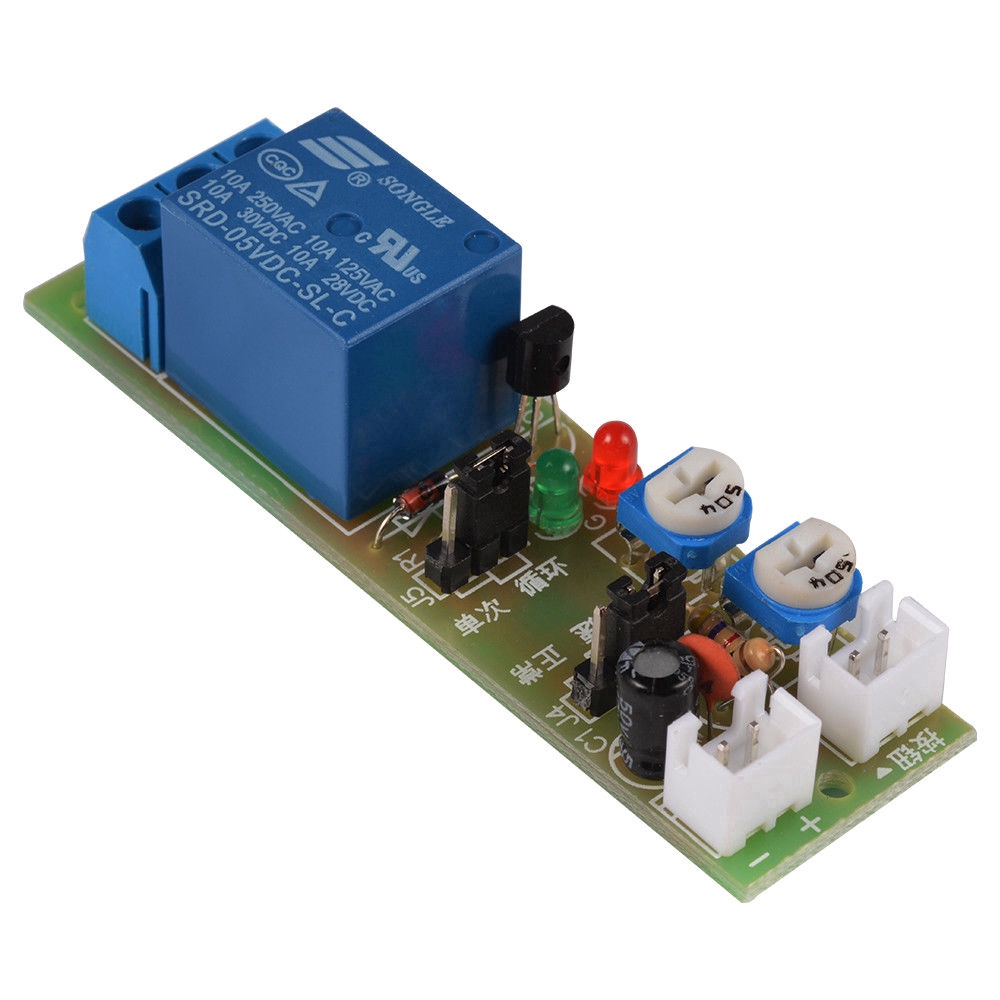

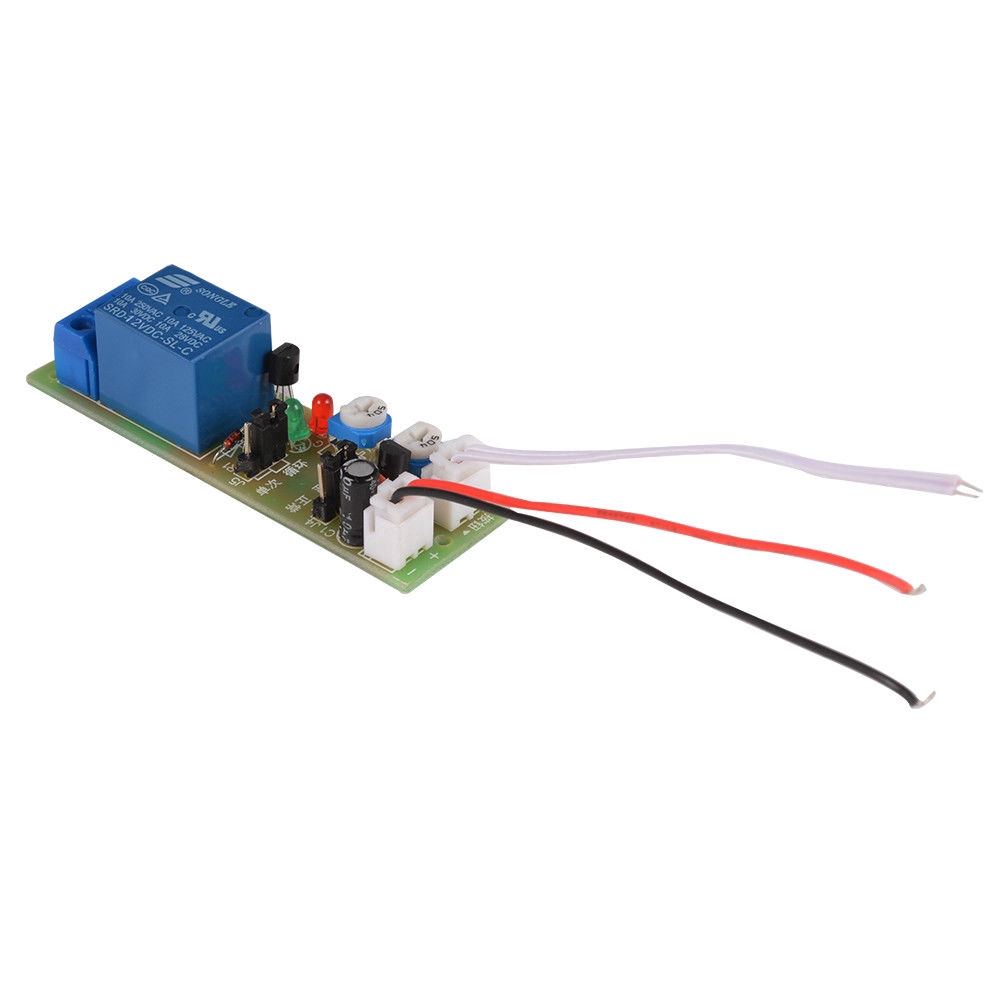

DIYMORE modul รีเลย์จับเวลา DC 5V 12V 24V 15min 60 นาที Infinite CYCLE Delay Timer Timing Relay15 นาที 60 นาทีเปิด/ปิดโมดูล

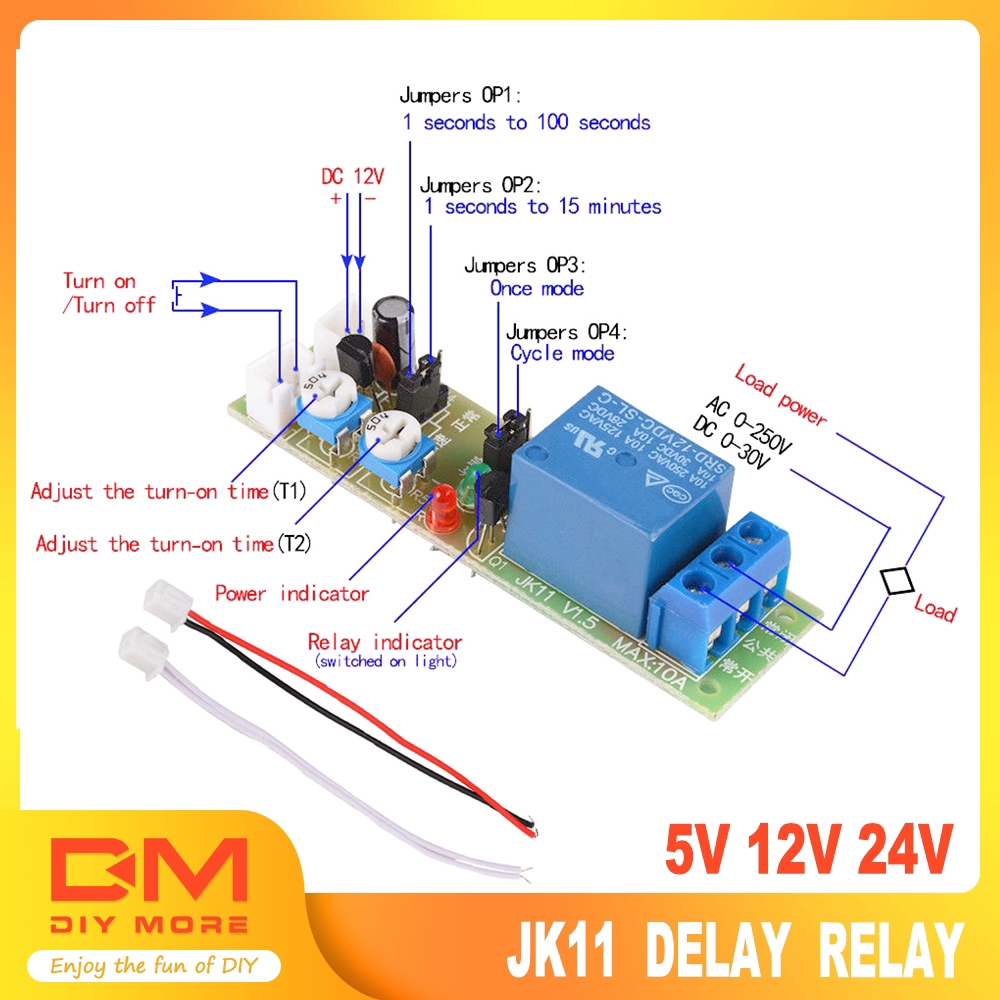

คำอธิบาย: เป็นโมดูลรีเลย์ตัวจับเวลาที่มีความแม่นยำสูง เสถียร และเชื่อถือได้ รองรับ 2 โหมด โหมด mon (ครั้งเดียว) และโหมดวนรอบ และคุณสามารถเปลี่ยนโหมดได้โดยการปรับจัมเปอร์ มีช่วงแรงดันไฟฟ้าและช่วงเวลามากมายให้คุณเลือก ทั้งเวลา "เปิด" และ "ปิด" สามารถปรับได้ เป็นการดีที่จะควบคุมจังหวะลูกสูบ หรือการเปิดและปิดไฟซ้ำๆ สำหรับการทดสอบการเบิร์นอินอุปกรณ์และผลิตภัณฑ์ ใช้กันอย่างแพร่หลายในอุปกรณ์ปฏิบัติการจับเวลา, วงจรทดสอบซ้ำของเครื่อง, ปั๊มเป็นระยะ ๆ ของตู้ปลา ฯลฯ ข้อมูลจำเพาะ: ประเภท (ไม่บังคับ): { DC 5V, 0-15 นาที; DC 5V, 0-60 นาที; DC 12V, 0-15 นาที; DC 12V, 0-60 นาที; DC 24V, 0-15 นาที; DC 24V, 0-60 นาที } แม็กซ์ โหลดความจุ: 10A 250V AC, 10A 30V DC ขนาด: 70*20 มม./2.75*0.78" ข้อผิดพลาดด้านเวลา: <2% T1 (รีเลย์เปิดเวลาหน่วง), T2 (รีเลย์ปิดเวลาหน่วงเวลา) เมื่อโหมด (จัมเปอร์ OP3): 1. โมดูล Power-on, เมื่อทริกเกอร์รีเลย์จะเปิดขึ้น, หน่วงเวลา T1 และรีเลย์ตัดการเชื่อมต่อ 2. เมื่อทริกเกอร์ในกระบวนการหน่วงเวลา ทริกเกอร์อีกครั้ง มันจะขัดจังหวะการหน่วงเวลาทันที โหมดวงจร (จัมเปอร์ OP4): 1. โมดูล Power-on, เมื่อทริกเกอร์รีเลย์จะเปิดขึ้น, หน่วงเวลา T1 และรีเลย์ถูกตัดการเชื่อมต่อ, หน่วงเวลา T2, รีเลย์จะเปิดขึ้นอีกครั้ง วงจรดังกล่าว T1 และ T2 ถูกกำหนดโดยตัวต้านทานแบบปรับได้สองตัวตามลำดับ 2. เมื่อทริกเกอร์ในกระบวนการหน่วงเวลา ทริกเกอร์อีกครั้ง มันจะขัดจังหวะการหน่วงเวลาทันที วิธีตั้งเวลาอย่างรวดเร็ว: สามารถตั้งเวลาได้อย่างรวดเร็วโดยการวัดแรงดัน (Uc) ของตัวต้านทาน ใช้โมดูล 5V 15 นาทีเป็นตัวอย่าง ถ้า Uc=2V เวลา=2V/5V*15 นาที=6 นาที ในรายการรวมด้วย: 1 x โมดูลรีเลย์ตั้งเวลา Description: It is a timer relay module with high precision, stable and reliable performance. Support 2 modes, mon mode(once) and cycle mode, and you can simply switch mode by adjusting the jumper. There are many voltage and time range for your choice, both "on" time and "off" time are adjustable. It is great to control the reciprocating stroke, or repetitive power on and off for equipment and products burn-in test. Widely used on timer operating equipment, machine repetitive test circuit, fish tank intermittent pump, etc. Specifications: Type (Optional): { DC 5V, 0-15min; DC 5V, 0-60min; DC 12V, 0-15min; DC 12V, 0-60min; DC 24V, 0-15min; DC 24V, 0-60min. } Max. Load Capacity: 10A 250V AC, 10A 30V DC Size: 70*20mm / 2.75*0.78" Time Error: <2% T1 (the relay turn on delay time), T2 (the relay turn off delay time) Once Mode(Jumper OP3): 1. The module Power-on, When triggered the relay is switched on, delay T1, and the relay disconnected. 2. When triggered on the delay process, again triggered, it will immediately interrupt the delay. Cycle Mode(Jumper OP4): 1. The module Power-on, When triggered the relay is switched on, delay T1,and the relay is disconnected, delay T2, the relay is switched on again. Such cycle. T1 and T2 are set by two adjustable resistors, respectively. 2. When triggered on the delay process, again triggered, it will immediately interrupt the delay. How to Set Time Quickly: Time can be quickly set by measuring voltage(Uc) of resistor. Take a 5V 15min module as example. If Uc=2V, time=2V/5V*15min=6min. Package Included: 1 x Timer Relay Module #DIYMORE #Infinite #Cycle #Delay #Timer #Timing #Relay #DC #Turn #ON/OFF #Module
