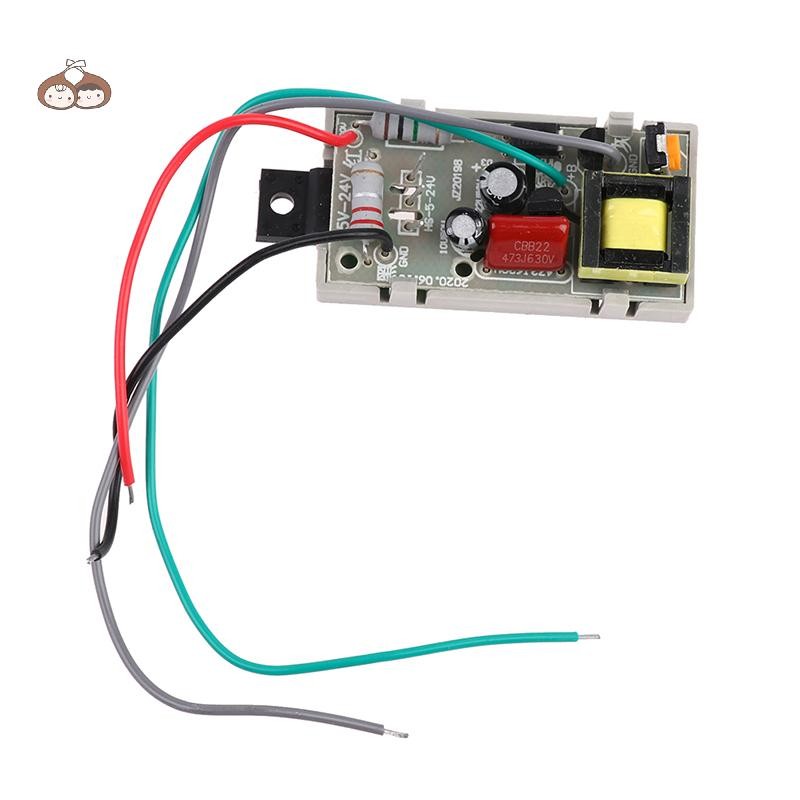

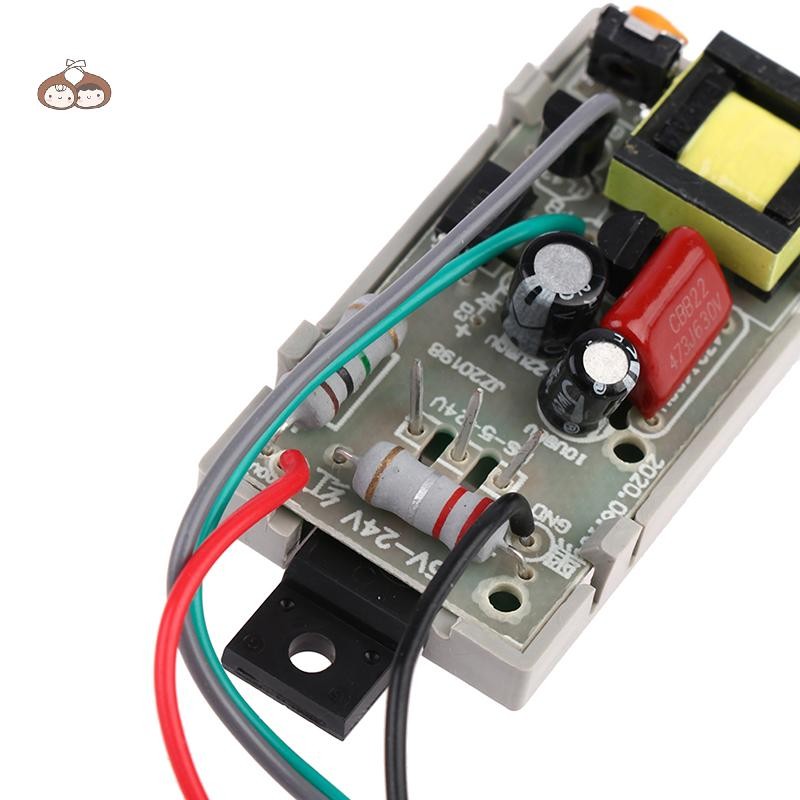

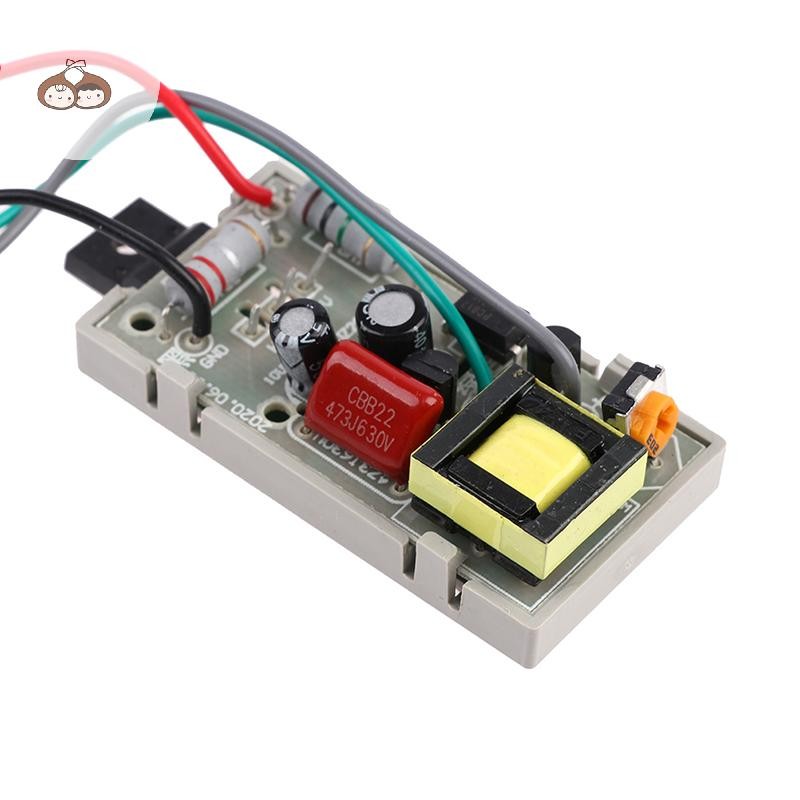

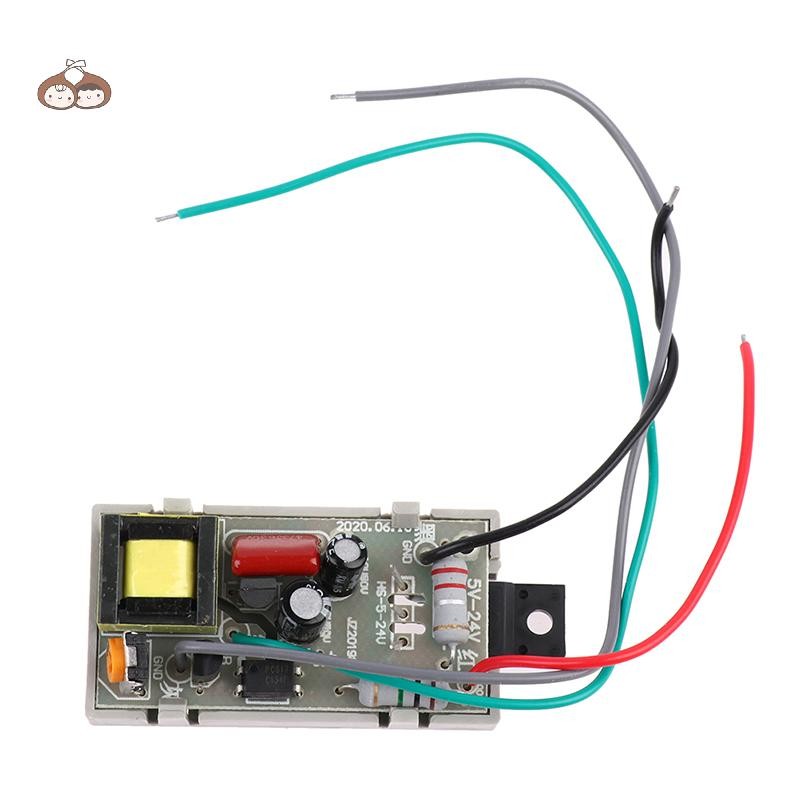

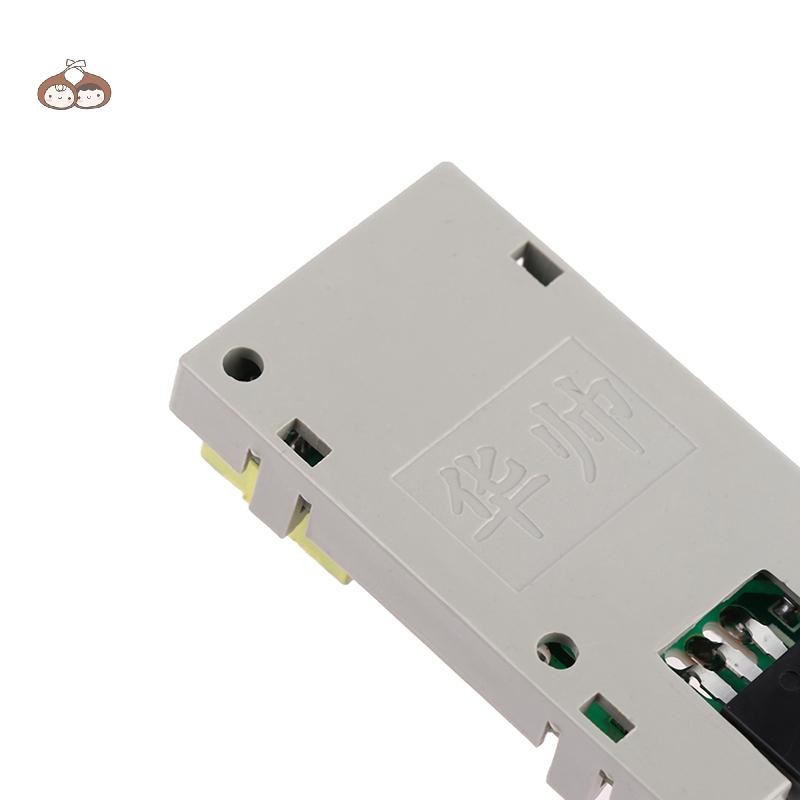

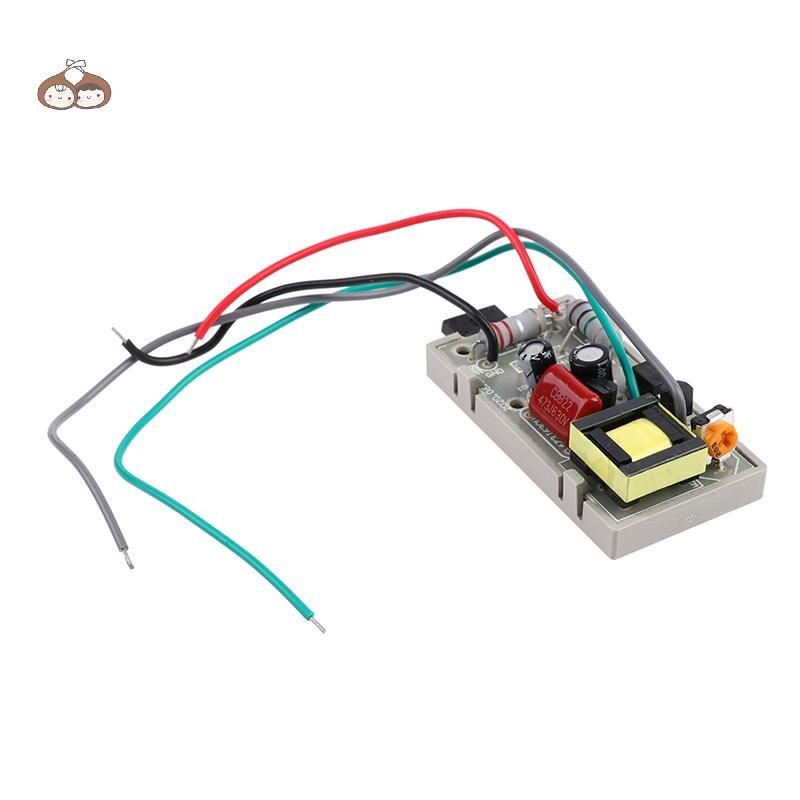

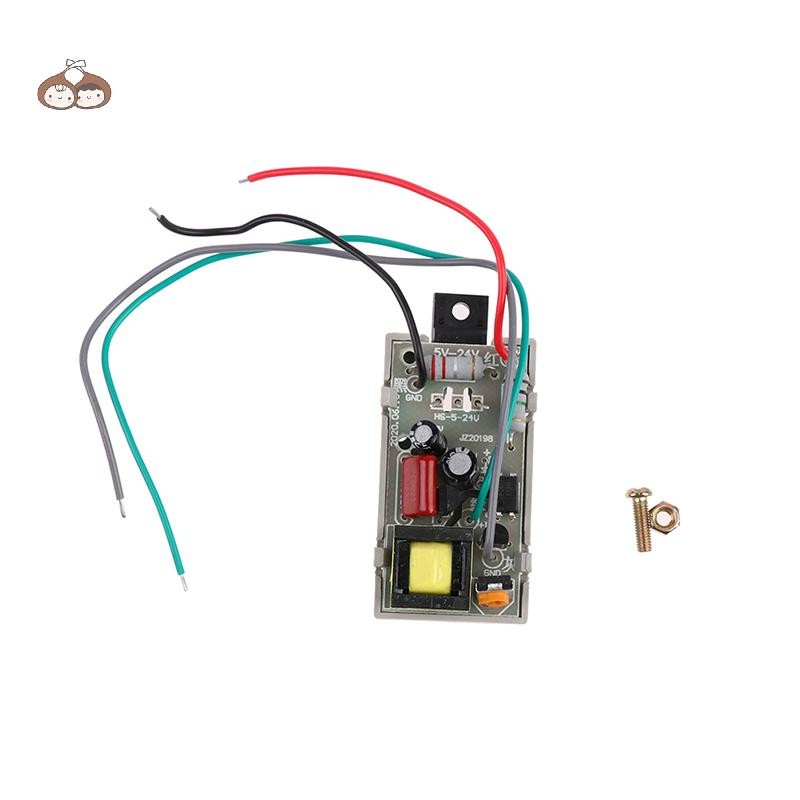

BEF Universal Power Supply โมดูล DVD รับซับวูฟเฟอร์ Power Board 5-24V TH

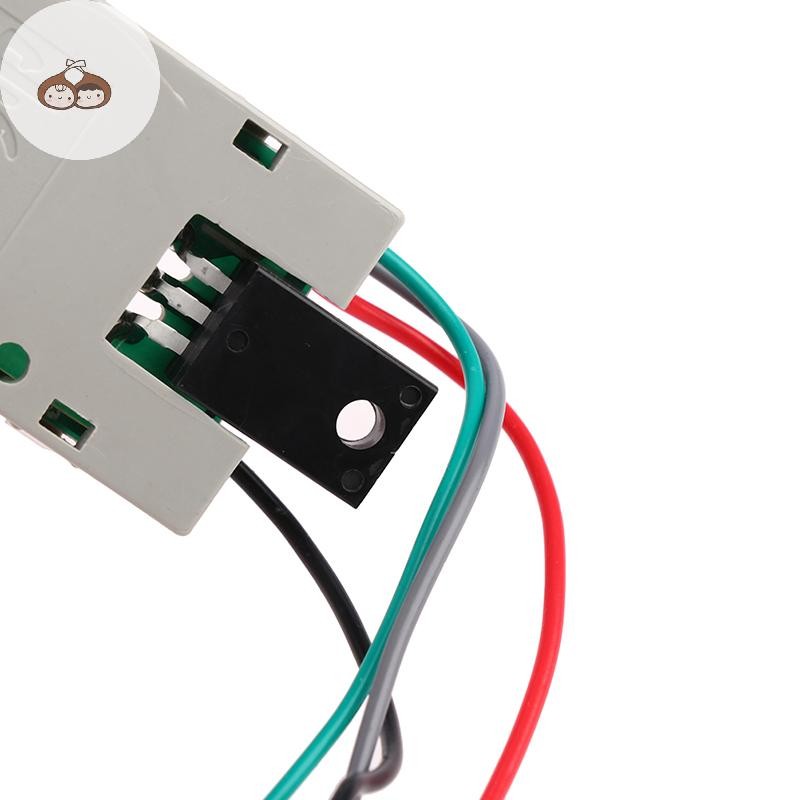

คำอธิบาย: โมดูลนี้มี optocoupler ซึ่งเป็นของประเภทการสุ่มตัวอย่างและมีความเสถียรเหมือนแรงดันไฟฟ้าของเครื่องเดิม เป็นโมดูลที่ปราศจากการแก้จุดบกพร่องรุ่นอัพเกรดของโมดูลที่ปราศจากการแก้จุดบกพร่อง กำลังขับต่ำกว่า 180W. การบำรุงรักษาเอาต์พุตของแหล่งจ่ายไฟหลักและเสริม 1460 นิ้วของ LCD TV ในช่วง 5-24V รวมถึงการบำรุงรักษาแหล่งจ่ายไฟของจอ LCD ดีวีดีกล่องรับสัญญาณทีวีครัวเรือนเครื่องปรับอากาศเครื่องแฟกซ์ ฯลฯ ตราบใดที่หม้อแปลงเดิมยังคงอยู่การแก้ไขรองวงจรกรองและโหลดจะถูกใช้โดยไม่มีไฟฟ้าลัดวงจร วิธีการติดตั้ง 1. ตรวจสอบว่าแรงดันไฟฟ้า + 300V เดิมเป็นเรื่องปกติหม้อแปลงสวิตช์วงจรดูดซับและวงจรกรองวงจรเรียงกระแสควรอยู่ในสภาพสมบูรณ์และโหลดไม่ลัดวงจร 2. ถอดท่อเอฟเฟกต์สนามบินเดิมหรือไอซียึดโมดูลเข้ากับแผ่นระบายความร้อนเดิมและแก้ไข ควรเช็ดจาระบีความร้อนเพื่ออำนวยความสะดวกในการกระจายความร้อน 3. สายสีแดงเชื่อมต่อกับ D-pole ของ FET หลักสายสีดำเชื่อมต่อกับกราวด์ตัวเก็บประจุตัวกรอง 300V (ร้อน) สายสีเทาสีเขียวจะเชื่อมต่อกับแรงดันไฟฟ้าหลักทุติยภูมิ 5-24V ตัวเก็บประจุตัวกรองที่ปลายทั้งสองข้างสายสีเทาเชื่อมต่อกัน (เย็น) สายสีเขียวเชื่อมต่อกัน แรงดันบวก (ต้องเชื่อมต่อกับแรงดันไฟฟ้าหลัก) วิธีการแก้จุดบกพร่อง: เมื่อสายเชื่อมต่อแต่ละเส้นถูกต้องให้ตัดการเชื่อมต่อและทดสอบแยกกัน เปิดแรงดันไฟฟ้าหลักของแหล่งจ่ายไฟจากประมาณ 45V (หากแรงดันไฟฟ้าไม่เสถียรเล็กน้อยในตอนแรกเป็นเรื่องปกติคุณสามารถปรับได้ต่อไปแรงดันไฟฟ้าจะเสถียรเมื่อปรับเปลี่ยน) ปรับตัวต้านทานตามเข็มนาฬิกาแรงดันไฟฟ้าค่อยๆเพิ่มขึ้นปรับเป็นโวลต์แรงดันไฟฟ้าที่ต้องการ เพื่อเชื่อมต่อกับเครื่องทดสอบโหลดแรงดันไฟฟ้าย่อยจะตรงกันโดยอัตโนมัติหากไม่ตรงกันคุณสามารถตรวจสอบโหลดของแรงดันไฟฟ้าที่ไม่มีใครเทียบได้และวงจรกรองที่มีหรือไม่มีไฟฟ้าลัดวงจรรั่ว ตัวต้านทาน 2-5W220 โอห์มในแรงดันไฟฟ้าหลักเพื่อให้โหลดหุ่นได้หากเครื่องแต่ละเครื่องไม่สตาร์ทที่แรงดันไฟฟ้าต่ำ) การส่งออกหรือขั้นตอนการซ่อมแซมแรงดันไฟฟ้าต่ำ 1. แหล่งจ่ายไฟหลัก: ต้องมีการถอด IC, แหล่งจ่ายไฟ, ในแฟ้ม RX1K มัลติมิเตอร์ถนนเพื่อวัดตัวเก็บประจุตัวกรอง 300V ที่มีหรือไม่มีการชาร์จและการคายประจุหากมีการชาร์จและการคายประจุให้เปลี่ยน ตัวเก็บประจุนี้. นอกจากนี้ยังวัดวงจรดูดซับสำหรับการรั่วไหลของไฟฟ้าลัดวงจร นอกจากนี้ยังรับไดโอดอุปทานอุปทานของหม้อแปลงหลัก หรือการวัดพลังงาน + 300V หากต่ำกว่า 250V ให้เปลี่ยนตัวเก็บประจุตัวกรอง ตราบใดที่ตัวเก็บประจุตัวกรองนูนจะต้องเปลี่ยนใหม่ตราบใดที่ตัวเก็บประจุตัวกรองนูน
