boost MPPT 3000W บอร์ดบูสไฟจากแบตเตอรี่หรือแผงโซล่าเซลล์ 500Wที่24V 1000Wที่48V 3000Wที่250V รับไฟเข้า 24-350VDC

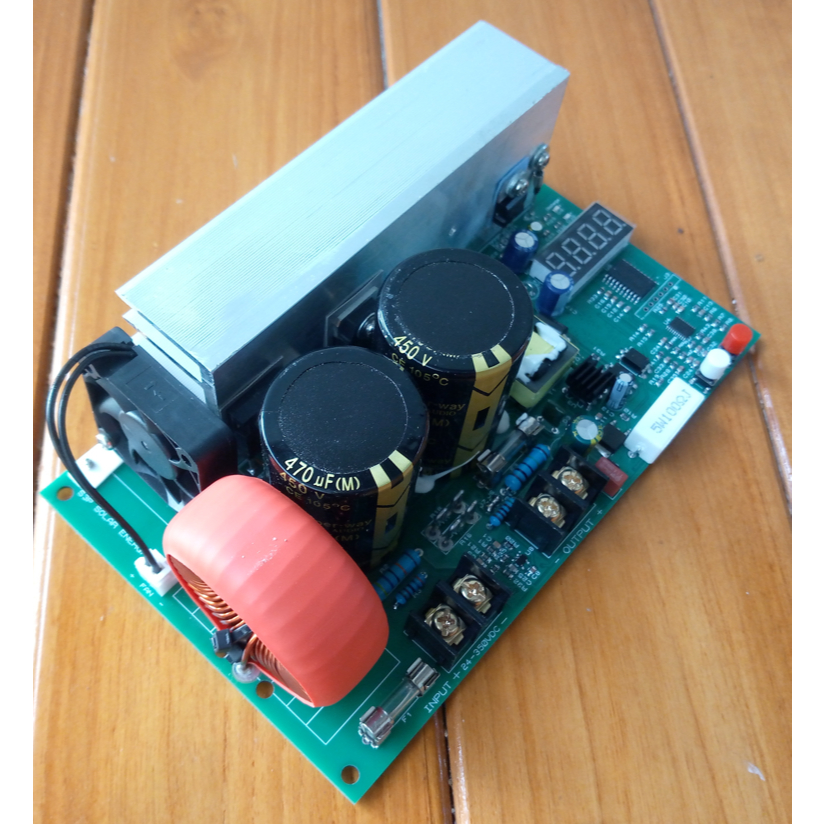

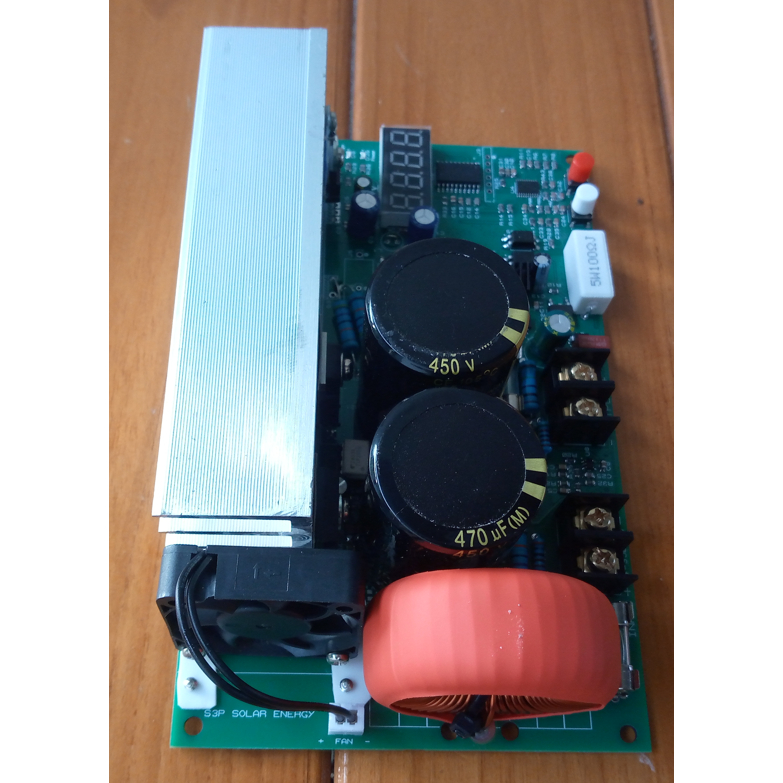

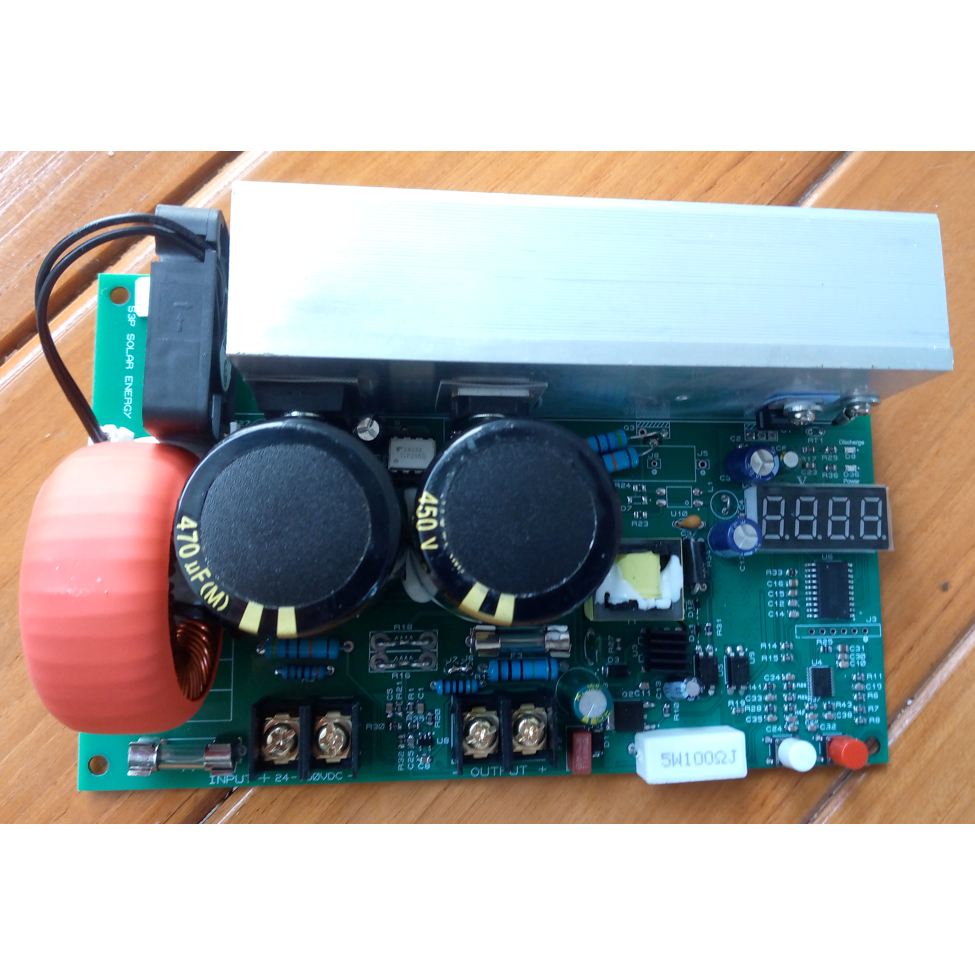

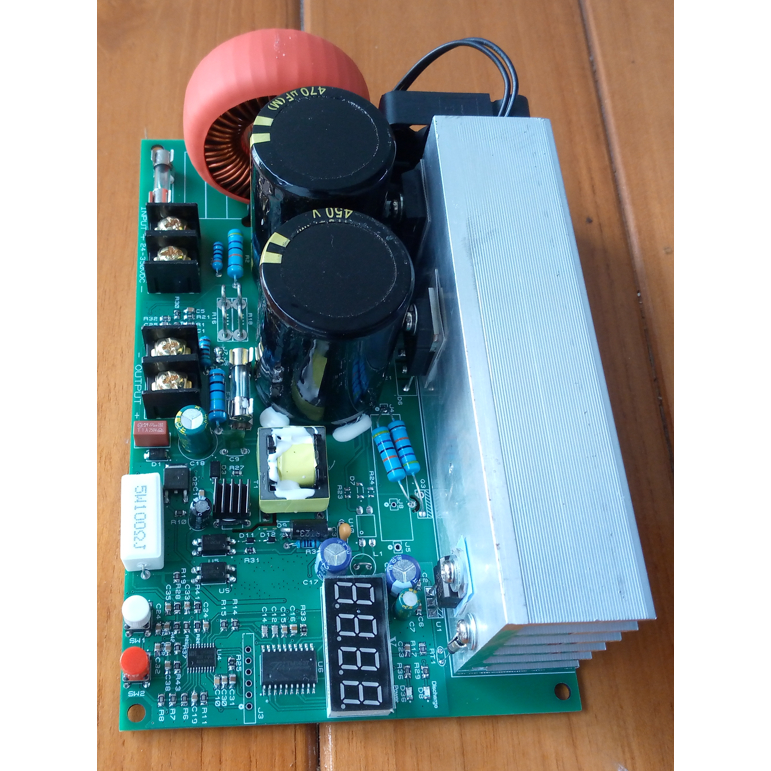

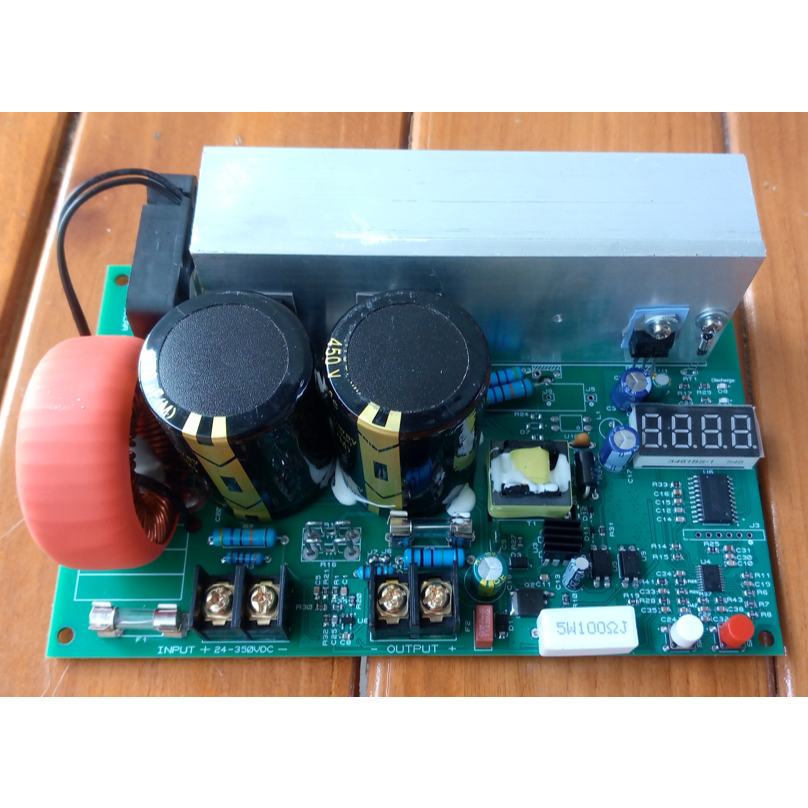

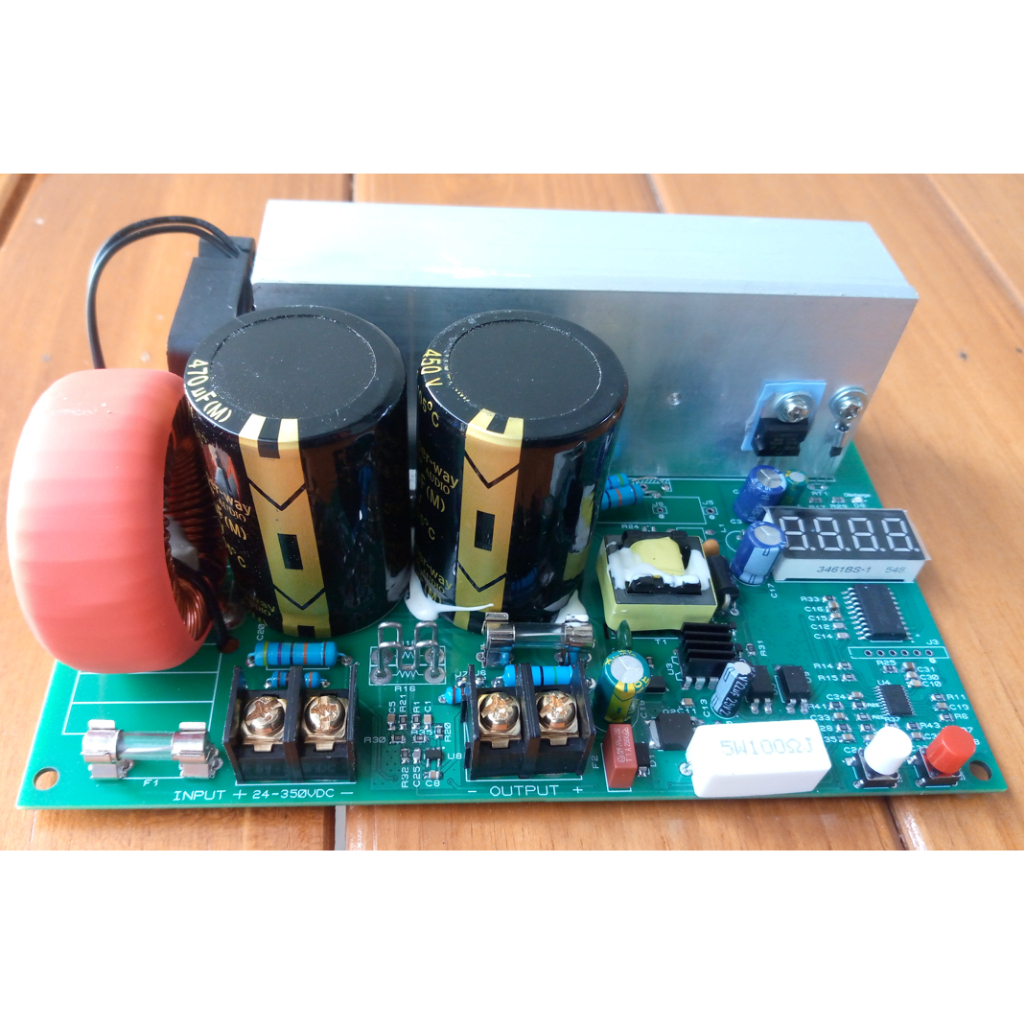

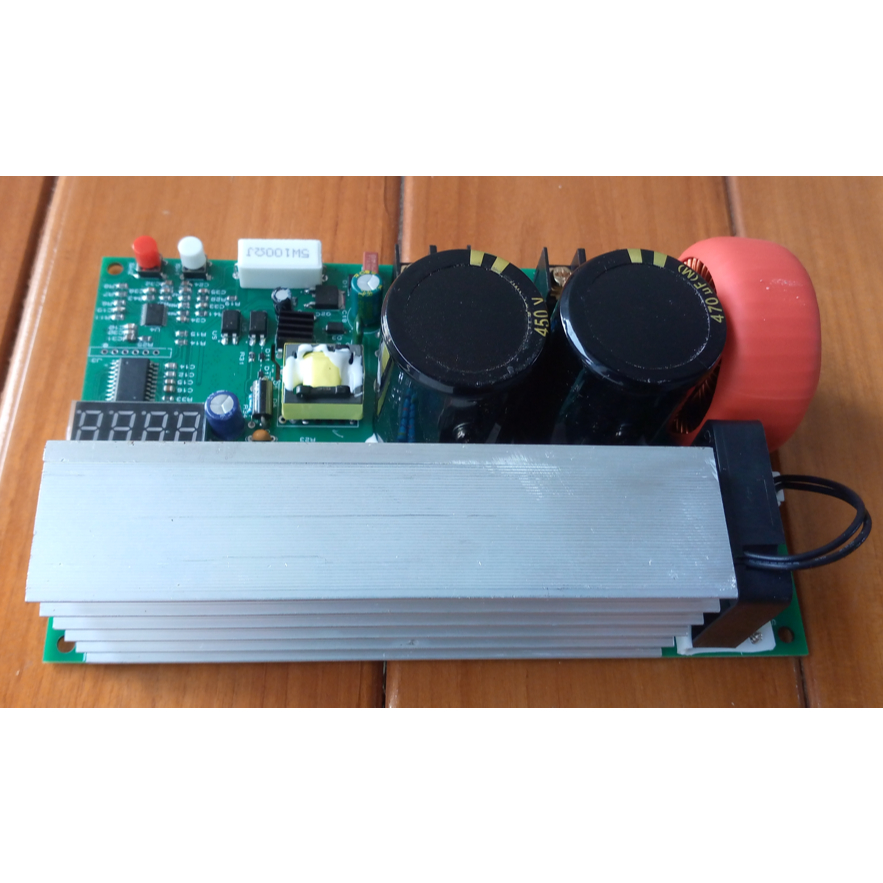

บอร์ด MPPT Boost DC-DC Converter สำหรับบูสต์ไฟจากแบตเตอรี่หรือจากแผงโซล่าร์เซลล์ให้เป็นไฟ DC High Voltage เรื่มทำงานที่ 24V ขึ้นไปจนถึง 300V ไฟออกไม่เกิน 400V ควบคุมการทำงานด้วย CPU 32bit ความเร็วในการประมวลผล 48MHz สามารถตั้งค่าแรงดัน output ที่ต้องการได้ด้วยการกดปุ่ม รายละเอียดสินค้า ● กำลังต่อเนื่อง 500W ที่ 24V(500W มาจาก P=VI=24x25=600W แต่คิดแค่ 500w เพื่อเผื่อกำลังและค่าสูญเสีย) แรงดันขาออกไม่สามารถระบุได้ ขึ้นอยู่ที่โหลดว่ากินกระแสกี่แอมป์ แรงดันสูงสุดเมื่อโหลดกินกระแสสูงสุดที่ 8A คือ 500W/8A = 62.5V  กำลังต่อเนื่อง 1000W ที่ 48V(1000W มาจาก P=VI=48x25=1200W แต่คิดแค่ 1000w เพื่อเผื่อกำลังและค่าสูญเสีย) แรงดันขาออกไม่สามารถระบุได้ ขึ้นอยู่ที่โหลดว่ากินกระแสกี่แอมป์ แรงดันสูงสุดเมื่อโหลดกินกระแสสูงสุดที่ 8A คือ 1000W/8A = 125V กำลังต่อเนื่อง 3000W ที่ 250V(3000W มาจาก P=VI=250x25=6250W แต่คิดแค่ 3000w(3000W/250V=12A) เพื่อเผื่อกำลังและค่าสูญเสียและแรงดันขาเข้าสูงเป็นไปได้ยากที่กระแสจะถึง 25A) แรงดันขาออกจะได้ประมาณ 300V ขึ้นไปแล้วแต่โหลดว่ากินกระแสกี่แอมป์ ● รับแรงดันขาเข้า 24VDC - 350VDC จำกัดกระแส input ไม่เกิน 25A ● ใช้แผงโซล่าเซลล์เริ่มต้นที่ 1 แผง ก็ทำงานแล้ว แต่แรงดันขาออกก็จะน้อย ● แรงดันขาออกต่ำสุดเท่าแหล่งจ่าย สูงสุด 400VDC จำกัดกระแส output ไม่เกิน 8A ● แสดงค่าแรงดันด้วย LED 7-segment ● ีมีระบบป้องกันอุณหภูมิเกิน, กระแสเกิน, แรงดันเกิน ● มีพัดลมระบายความร้อนทำงานตามอุณหภูมิ สามารถตั้งค่าได้ ** กำลังวัตต์ที่จะได้ขึ้นอยู่กับแหล่งจ่าย *** กรุณาอ่านก่อนตัดสินใจซื้อ *** เนื่องจากบอร์ดบูสรับแรงดันได้กว้าง ดังนั้นแรงดันขาออกจะล้อตามแรงดันขาเข้า การคำนวณว่าจะได้ไฟเท่าไหร่นั้นอยู่ที่ไฟเข้าและโหลดว่ากินไฟกี่วัตต์ เช่นถ้าไฟจากแผง 70v 5A= 350w ถ้าโหลดต้องการแรงดันที่ 300v 1A=300wก็จะบูสได้เต็ม 300v แต่ถ้า โหลดต้องการแรงดัน 300v 2A=600w แรงดันที่บูสจะไม่สามารถทำได้ถึง 300v เพราะแผงมีแค่ 350w สรุปเคสตัวอย่างนี้ ถ้ามีแผงโซล่าเซลล์ 70V 5A จะใช้กับโหลดที่กินกระแส 2A จะคำนวณไฟออกได้= 350w/2A=175v เป็นต้น ดังนั้นสรุปได้ว่าถ้าใช้แรงดันต่ำ ไฟที่ออกจะขึ้นลงตามกระแสที่โหลดดึงไปใช้ ถ้าจะให้แรงดันออกนิ่งต้องบูสไม่เกิน 2 เท่าของแรงดันขาเข้า เช่น ถ้าต้องการไฟออกที่ 300V ไฟเข้าต้องไม่ต่ำกว่า 150V
