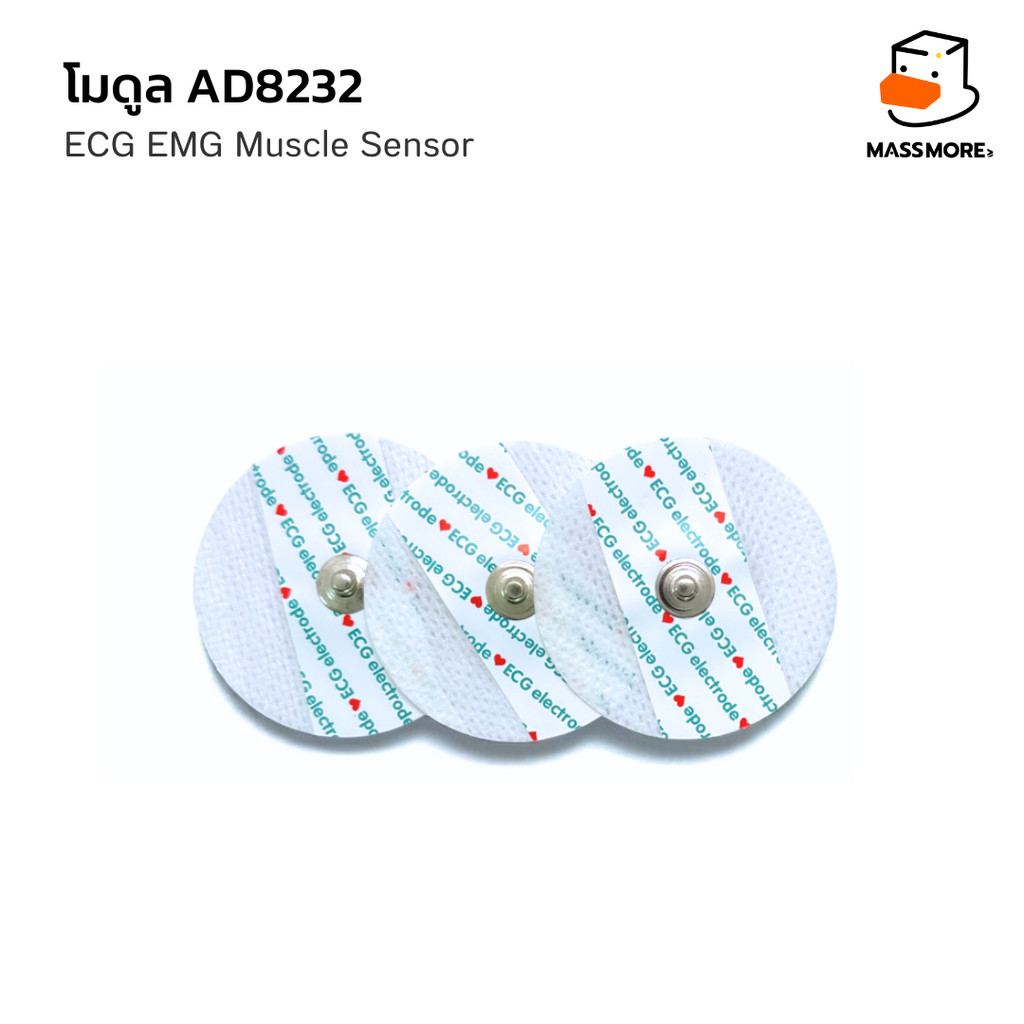

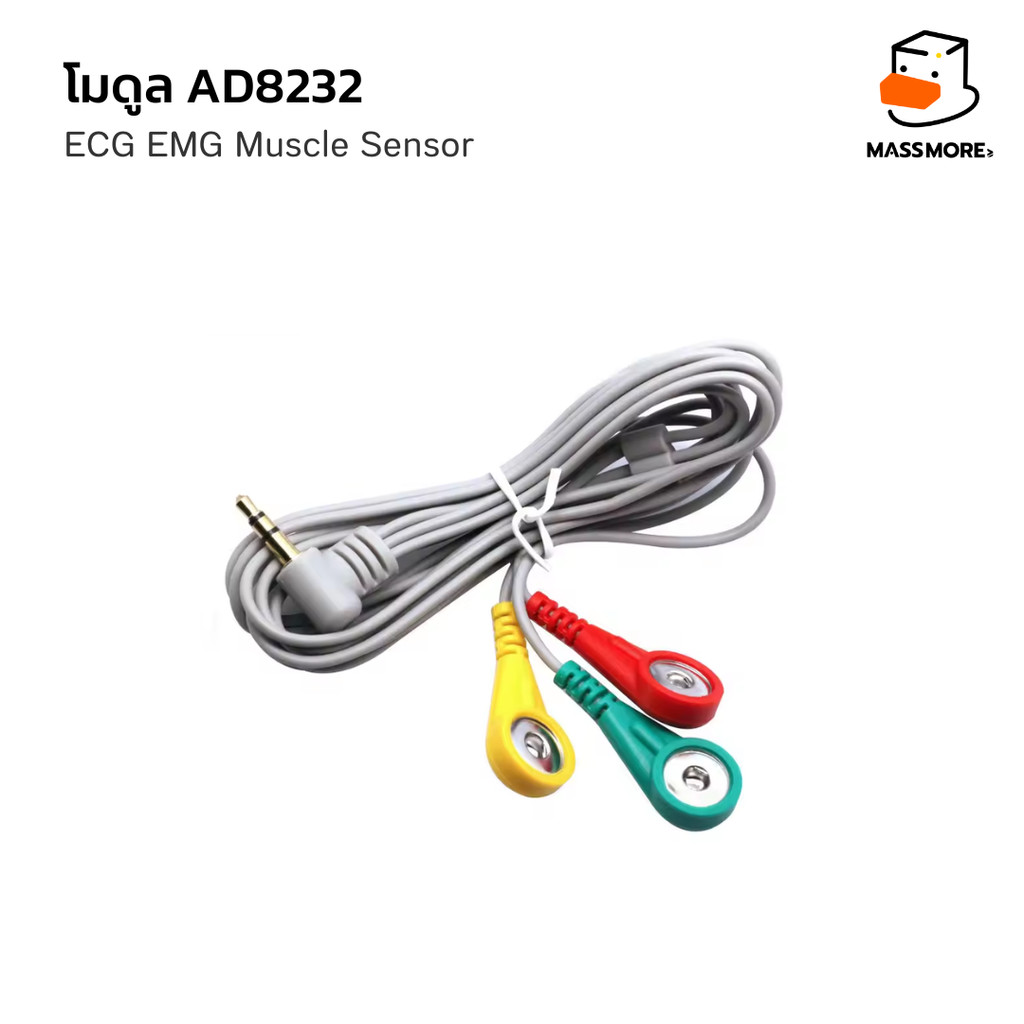

AD8232 ECG EKG Heart Rate Muscle Sensor วัดอัตราการเต้นหัวใจ กล้ามเนื้อ Pulse Monitor

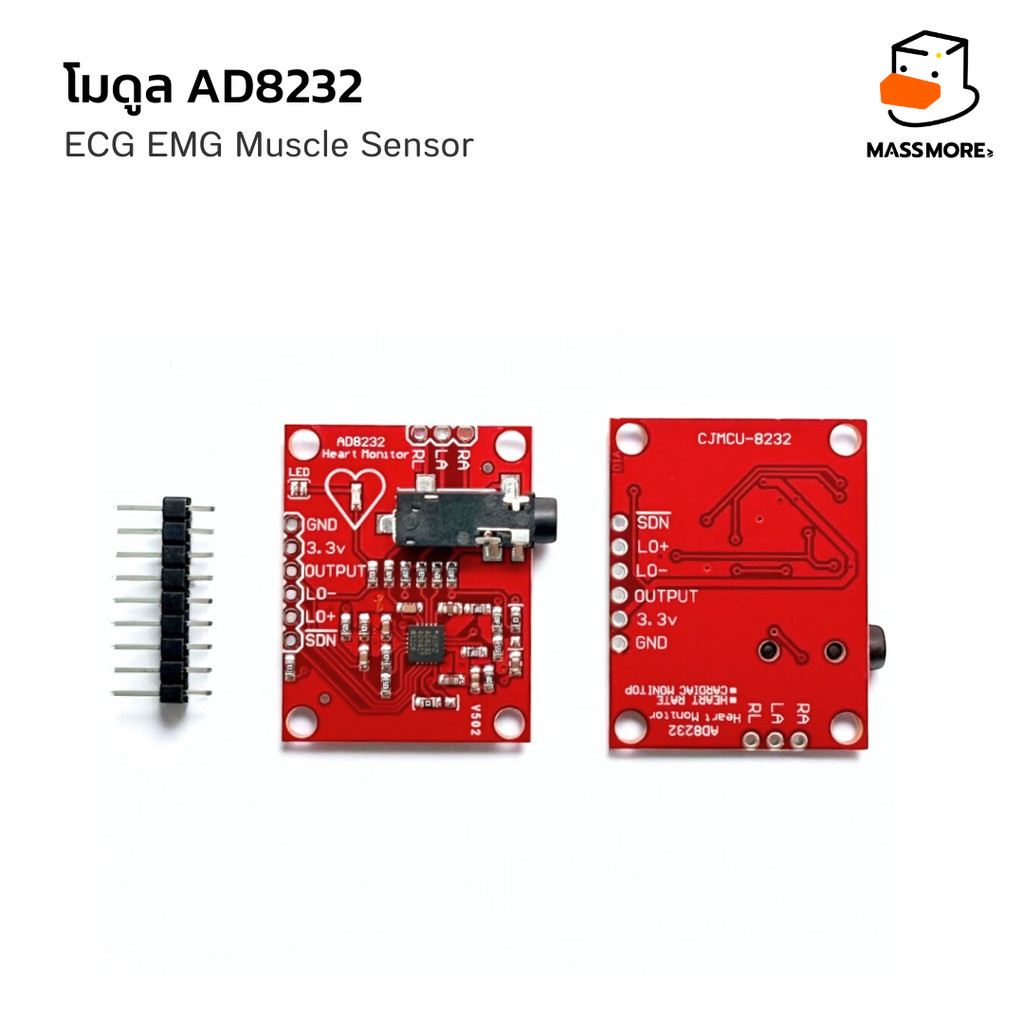

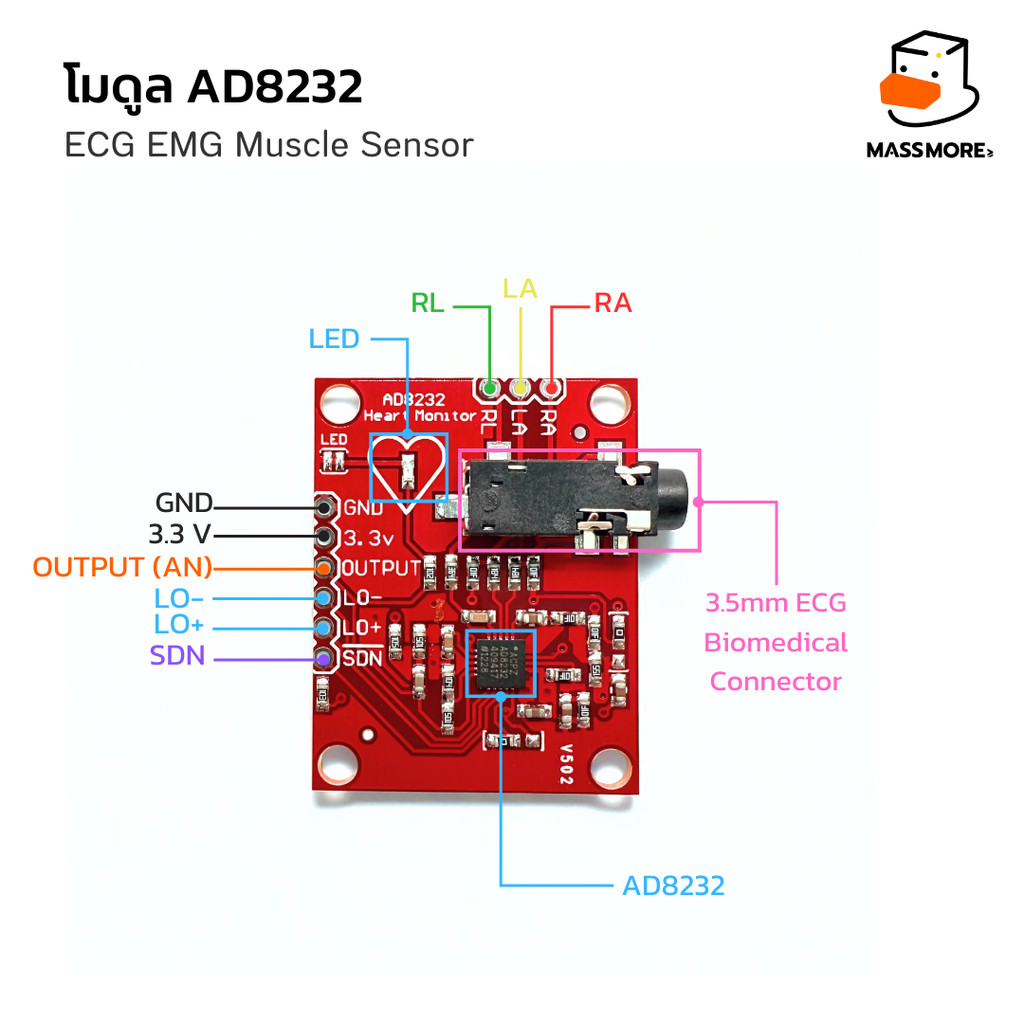

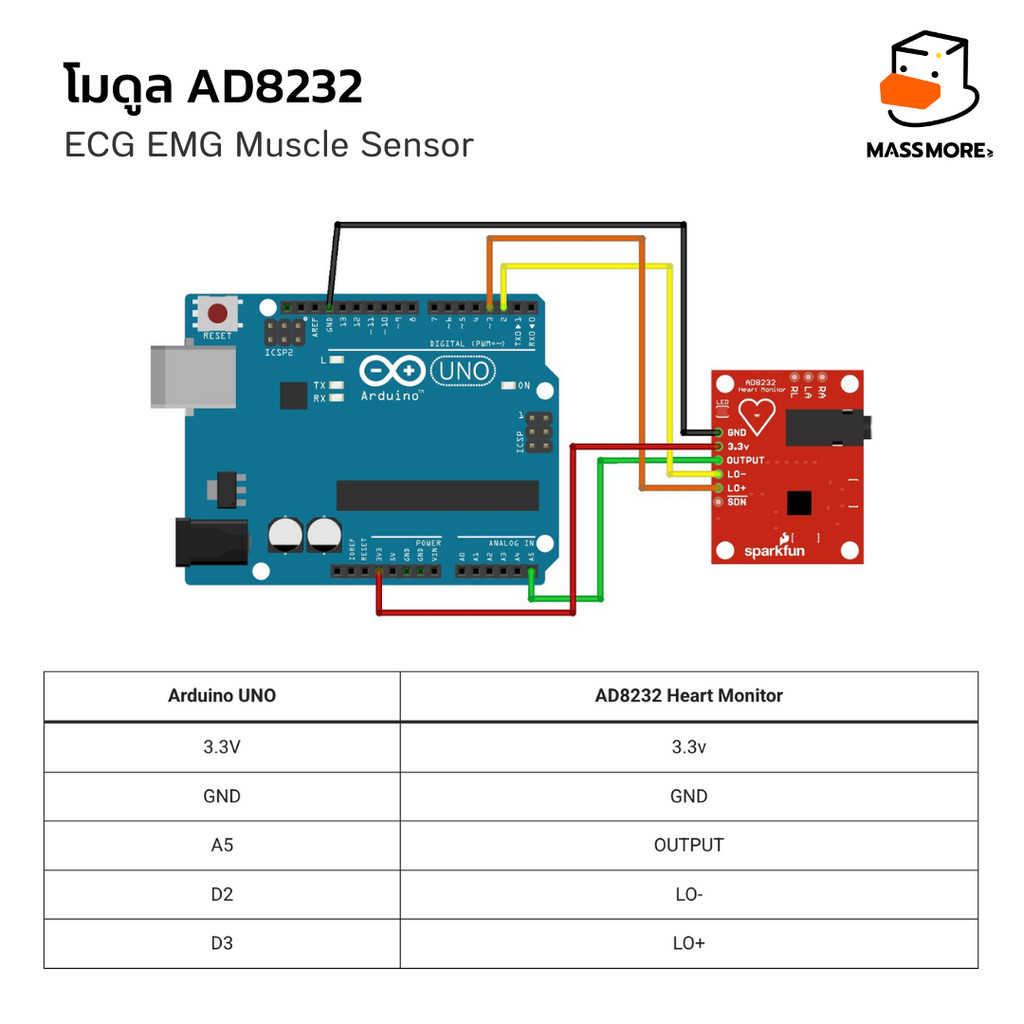

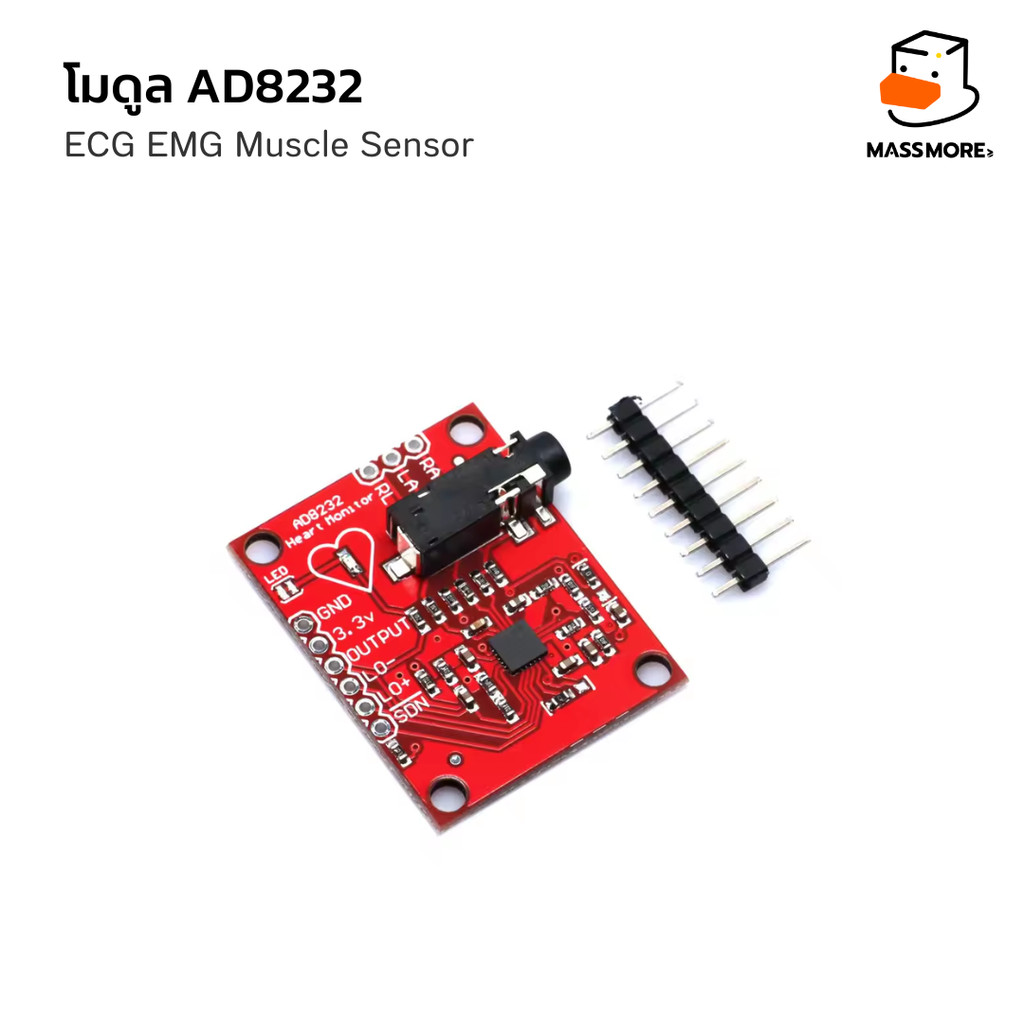

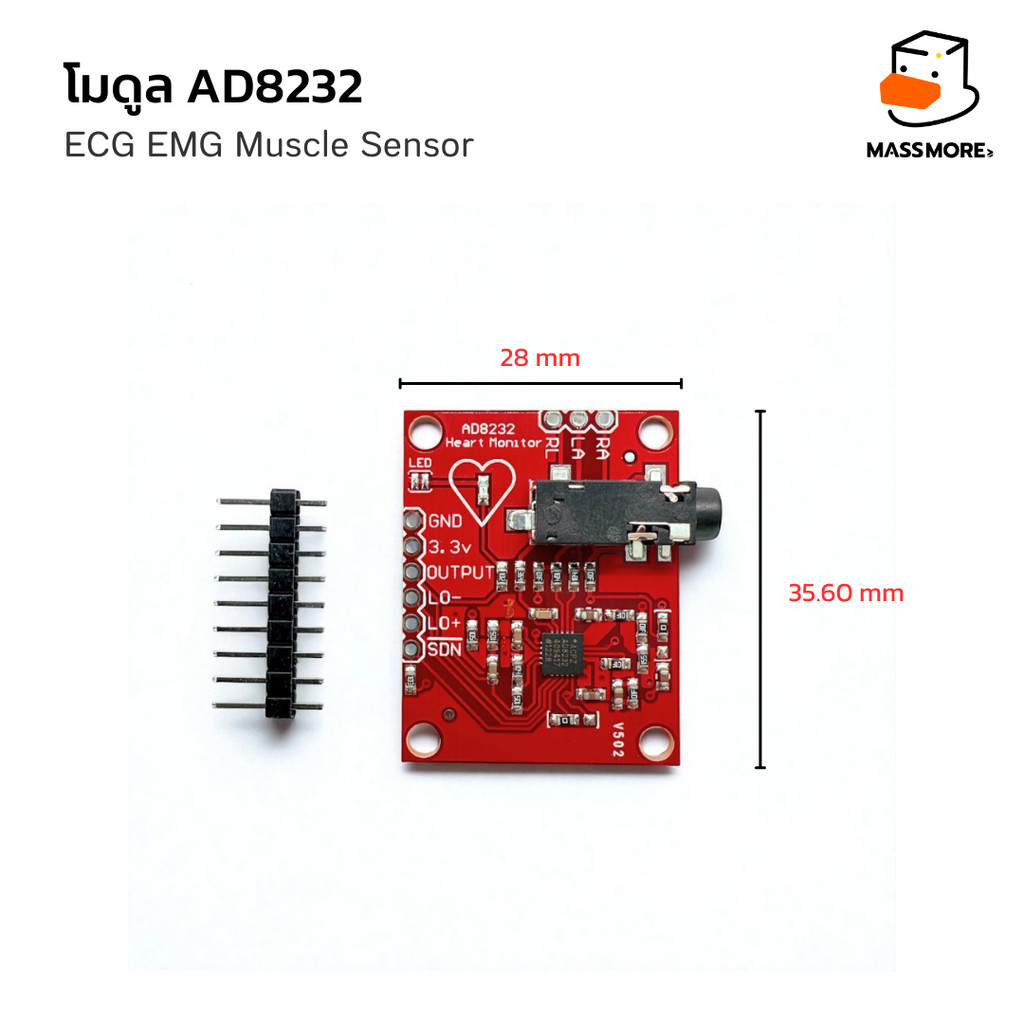

1. ชื่อสินค้า (Product) : AD8232 ECG Muscle Sensor วัดอัตราการเต้นหัวใจ กล้ามเนื้อ Pulse Heart Rate Monitoring 2. แนะนำ (Introduction) : โมดูล AD8232 เป็นแผงวงจรขนาดเล็กที่ออกแบบมาเพื่อการวัดสัญญาณไฟฟ้าชีวภาพ (Biopotential Signal) จากร่างกาย โดยมีหัวใจหลักเป็น IC เบอร์ AD8232 จาก Analog Devices ซึ่งเป็นชิปที่รวมวงจรขยายและกรองสัญญาณรบกวนคุณภาพสูงไว้ในตัวเดียว ทำให้สามารถตรวจจับสัญญาณไฟฟ้าที่เกิดจากการทำงานของหัวใจ (ECG - Electrocardiogram) และการหดตัวของกล้ามเนื้อ (EMG - Electromyography) ได้อย่างมีประสิทธิภาพ โมดูลนี้ช่วยลดความซับซ้อนในการออกแบบวงจร ทำให้สามารถนำไปเชื่อมต่อกับไมโครคอนโทรลเลอร์ เช่น Arduino ได้โดยง่าย เพื่อสร้างโปรเจกต์ที่เกี่ยวข้องกับการตรวจวัดสุขภาพ, อุปกรณ์ฟิตเนส, อุปกรณ์สวมใส่ (Wearable Devices) หรือระบบควบคุมด้วยกล้ามเนื้อ ข้อควรระวัง: ผลิตภัณฑ์นี้จัดทำขึ้นเพื่อการศึกษาและการทดลองเท่านั้น ไม่ใช่อุปกรณ์ทางการแพทย์ และไม่สามารถนำไปใช้วินิจฉัยหรือรักษาโรคใดๆ ได้ 3. คุณสมบัติ (Features) : - IC ประสิทธิภาพสูง: ใช้ชิป AD8232 ซึ่งเป็น Front-End สำหรับการวัดสัญญาณไฟฟ้าชีวภาพแบบครบวงจร - สัญญาณรบกวนต่ำ: มีวงจรกรองสัญญาณในตัว (2-pole high-pass, 3-pole low-pass filter) ช่วยขจัดสัญญาณรบกวนที่เกิดจากการเคลื่อนไหว (Motion Artifacts) และสัญญาณรบกวนอื่นๆ ทำให้ได้สัญญาณที่ชัดเจน - ใช้งานง่าย: ให้สัญญาณเอาต์พุตเป็นแบบอนาล็อก (Analog Output) สามารถนำไปต่อเข้ากับขา ADC ของไมโครคอนโทรลเลอร์ได้โดยตรง - มีระบบตรวจจับอิเล็กโทรด: มาพร้อมฟังก์ชัน Leads-off Detection (ขา LO+ และ LO-) สำหรับตรวจสอบว่าแผ่นอิเล็กโทรดหลุดออกจากร่างกายหรือไม่ - ประหยัดพลังงาน: ตัว IC AD8232 ใช้กระแสไฟฟ้าต่ำมาก (ประมาณ 170µA) เหมาะสำหรับอุปกรณ์ที่ใช้แบตเตอรี่ - เชื่อมต่อง่าย: มีช่องเสียบแจ็ค 3.5mm สำหรับต่อสายอิเล็กโทรดโดยเฉพาะ - ไฟแสดงผล: มี LED บนบอร์ดที่จะกระพริบตามจังหวะการเต้นของหัวใจ 4. ข้อมูลสินค้า (Spec data) : คุณสมบัติ รายละเอียด IC หลัก Analog Devices AD8232 แรงดันไฟฟ้าทำงาน 3.3V สัญญาณเอาต์พุต Analog การเชื่อมต่ออิเล็กโทรด แจ็ค 3.5mm หรือ Pin Header กระแสไฟฟ้าใช้งาน < 10mA (สำหรับทั้งโมดูล) 5. ข้อมูลทางเทคนิค (Specification) : คุณสมบัติ รายละเอียด ประเภทการวัด Single-Lead ECG / EMG Supply Voltage (IC) 2.0V - 3.5V CMRR 80 dB (DC to 60 Hz) Leads-off Detection รองรับทั้งแบบ AC และ DC Shutdown Mode มี (ผ่านขา SDN) อุณหภูมิทำงาน -40°C ถึง +85°C ขนาดโมดูลประมาณ 36mm x 28mm 6. ตัวอย่างการใช้งาน (Applications): 1) การตรวจวัดคลื่นไฟฟ้าหัวใจ (ECG): - อุปกรณ์วัดอัตราการเต้นของหัวใจสำหรับฟิตเนสและการออกกำลังกาย - โครงงานเครื่องวัดคลื่นไฟฟ้าหัวใจแบบพกพา (Portable ECG) - ระบบติดตามสุขภาพทางไกล (Remote Health Monitor) 2) การตรวจวัดคลื่นไฟฟ้ากล้ามเนื้อ (EMG): - ระบบควบคุมแขนกลหรือหุ่นยนต์ด้วยการเกร็งกล้ามเนื้อ - อุปกรณ์ตรวจจับท่าทาง (Gesture Recognition) - อุปกรณ์ต่อพ่วงสำหรับเกม (Gaming Peripherals) 7. ตัวอย่างโปรแกรม github : SparkFun AD8232 GitHub Repository ลิงก์: https://github.com/sparkfun/AD8232_Heart_Rate_Monitor 8. เอกสารอ้างอิง (Documents) : - AD8232 Datasheet (Analog Devices): https://www.analog.com/media/en/technical-documentation/data-sheets/ad8232.pdf - SparkFun Hookup Guide: https://learn.sparkfun.com/tutorials/ad8232-heart-rate-monitor-hookup-guide/all 9 แพ็คเกจประกอบไปด้วย (Shipping List) : 1) Kit Set ครบชุด: - 1 x โมดูล AD8232 ECG Sensor - 1 x สายเคเบิลสำหรับต่ออิเล็กโทรด (3-lead) - 3 x แผ่นอิเล็กโทรด (Biomedical Sensor Pad) 2) Electrode 3 ชิ้น: - 3 x แผ่นอิเล็กโทรด (Biomedical Sensor Pad) ❤️รับประกันสินค้ามีคุณภาพ 100% จากทางร้านค้า ❤️ 🚚 สินค้าพร้อมส่งโกดังไทย ไม่ต้องรอของนาน จัดส่งรวดเร็ว ทันใจ 🚚 🚚 มีเก็บเงินปลายทาง 🚚 จัดส่งรวดเร็วทุกวัน 👍🏻👍🏻มั่นใจ 100% ได้รับสินค้าแน่นอน👍🏻👍🏻 ลูกค้าท่านใดที่ต้องการคำปรึกษา ตัวอย่างโค้ด Arduino หรือ ปัญหาในการใช้งานสามารถ Inbox เข้ามาได้เลยครับ ยินดีให้คำแนะนำ ขอบคุณครับ 🙏 #AD8232 #ECG #EMG #HeartRate #PulseSensor #Arduino #Biomedical #DIY #Electronics #Sensor #วัดหัวใจ #กล้ามเนื้อ
