Schneider Easy 9 Plug-on ตู้คอนซูมเมอร์ยูนิต| 4, 6, 8, 10,14 ช่อง(เฉพาะตู้เปล่า)ขายแยกเมนสแควดีกับลูกเซอร์กิต ของแท้100%

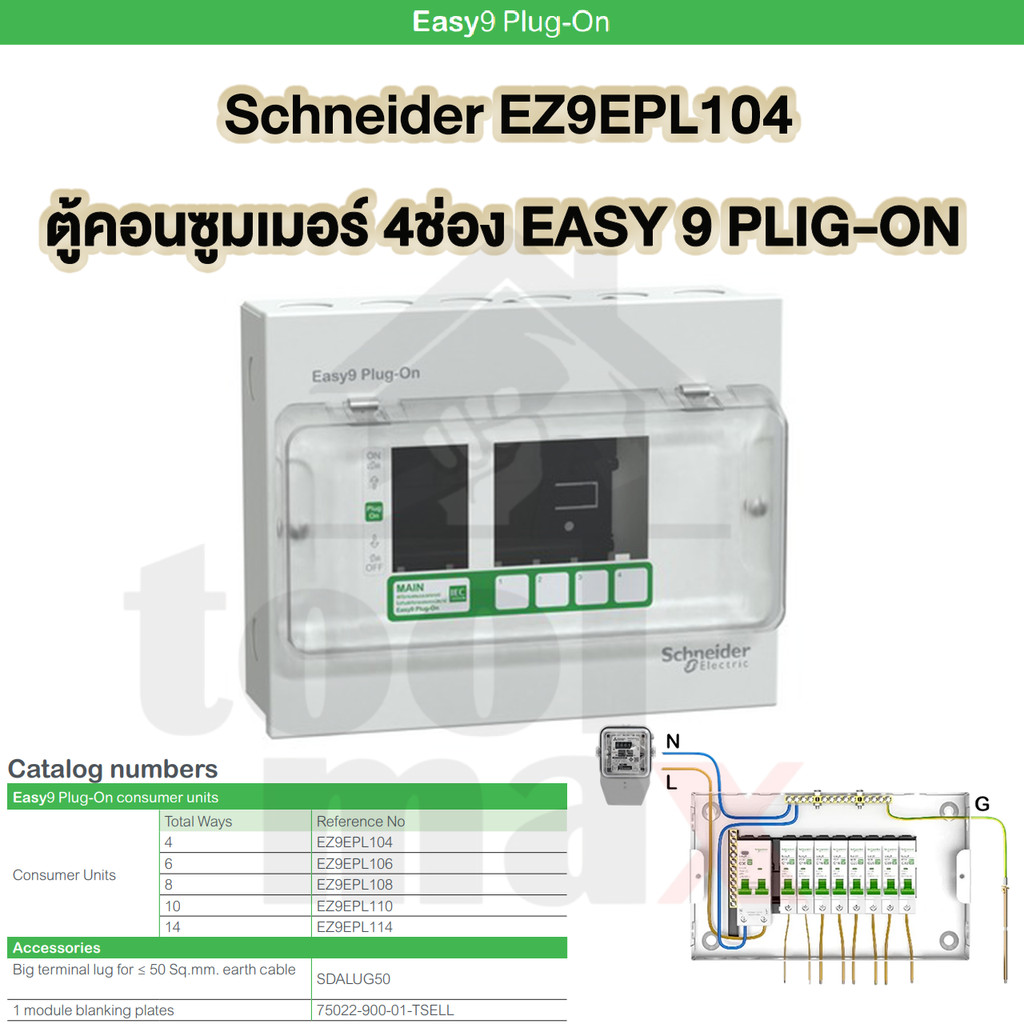

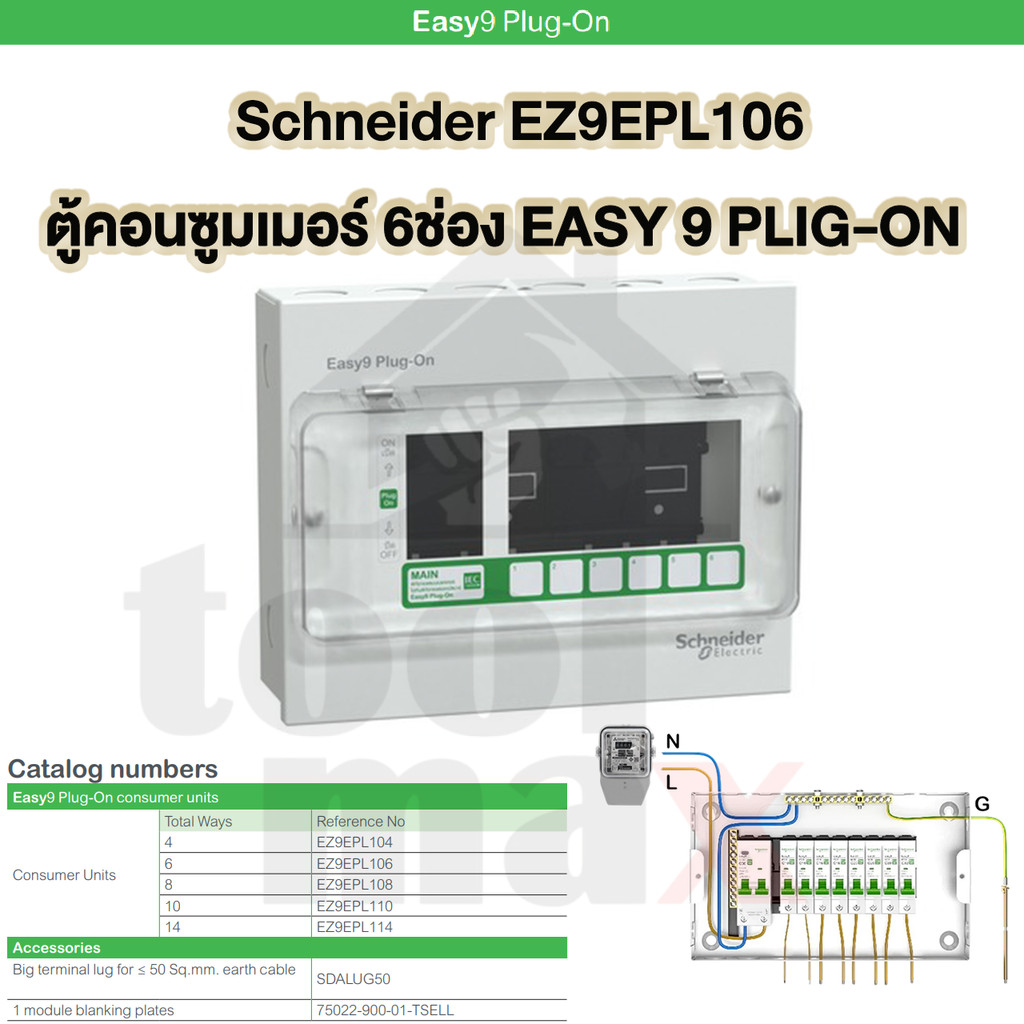

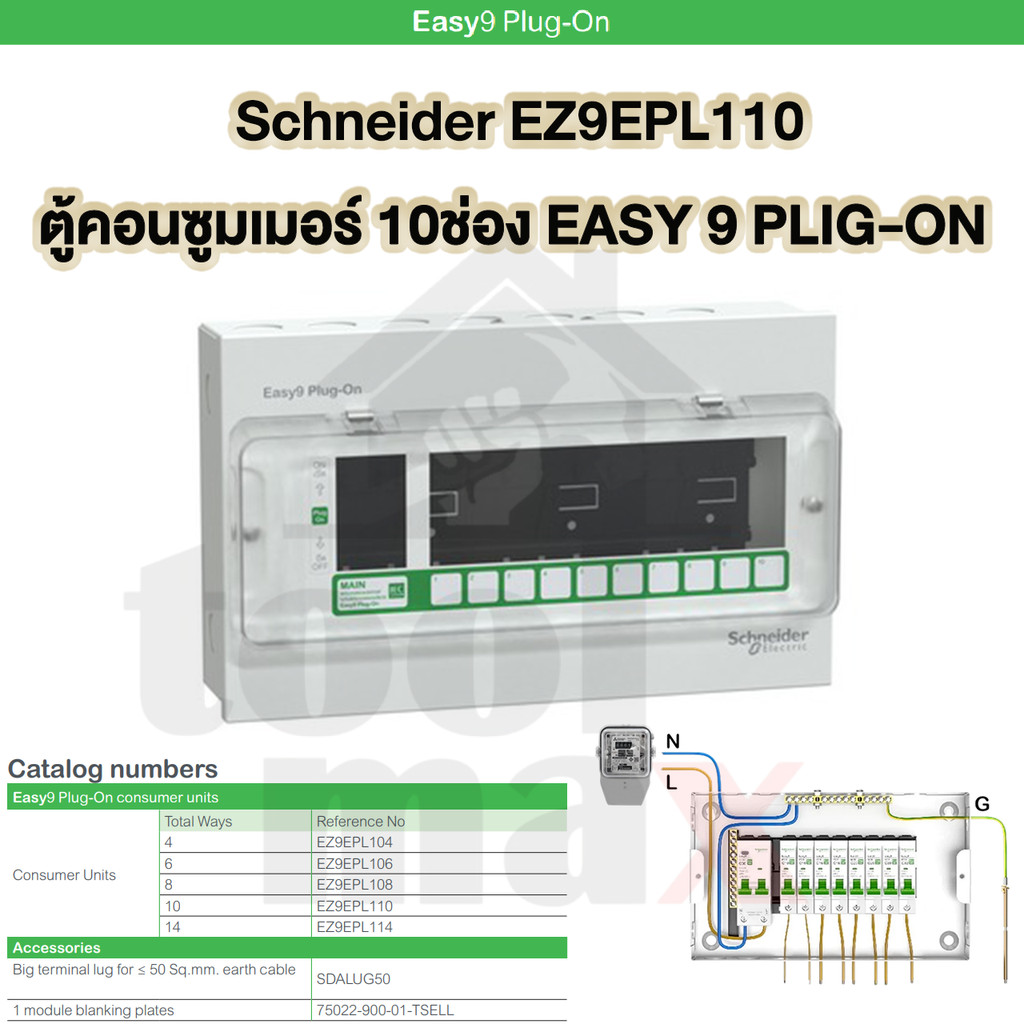

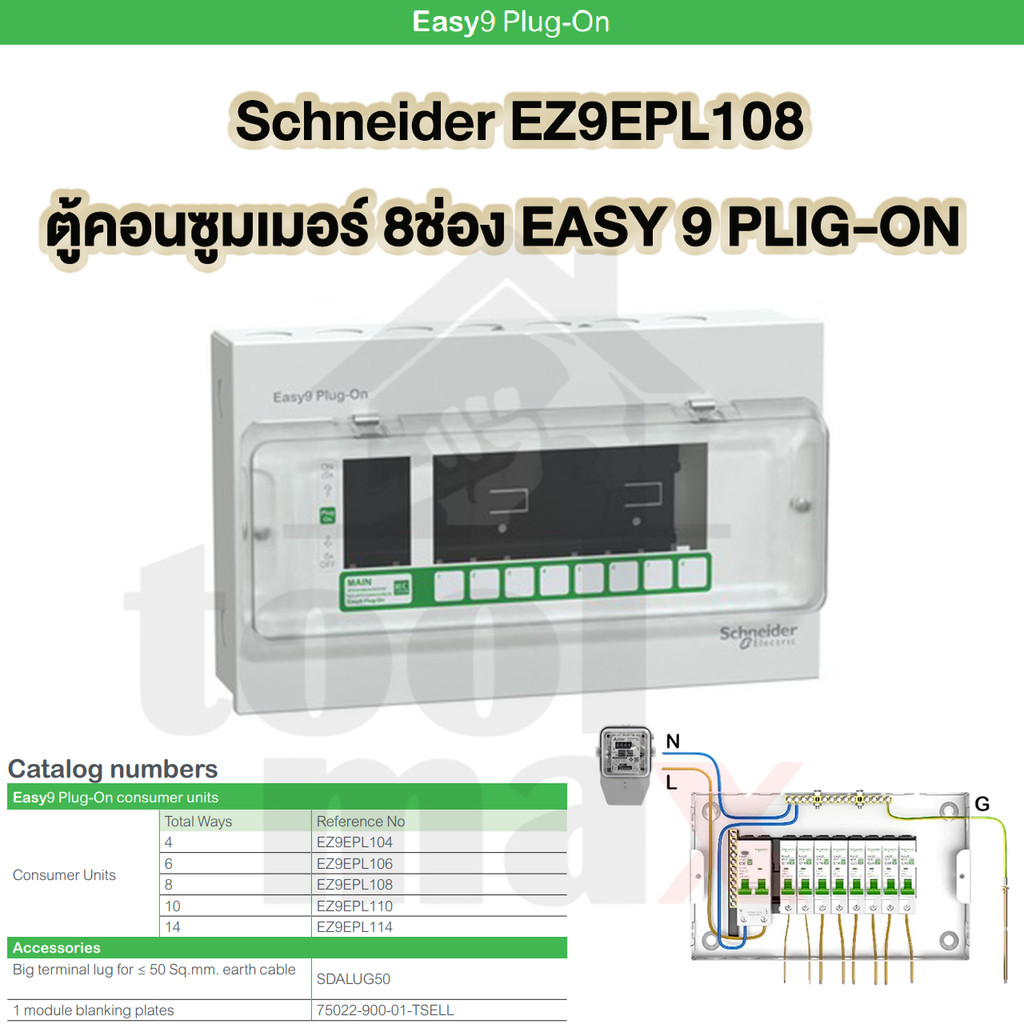

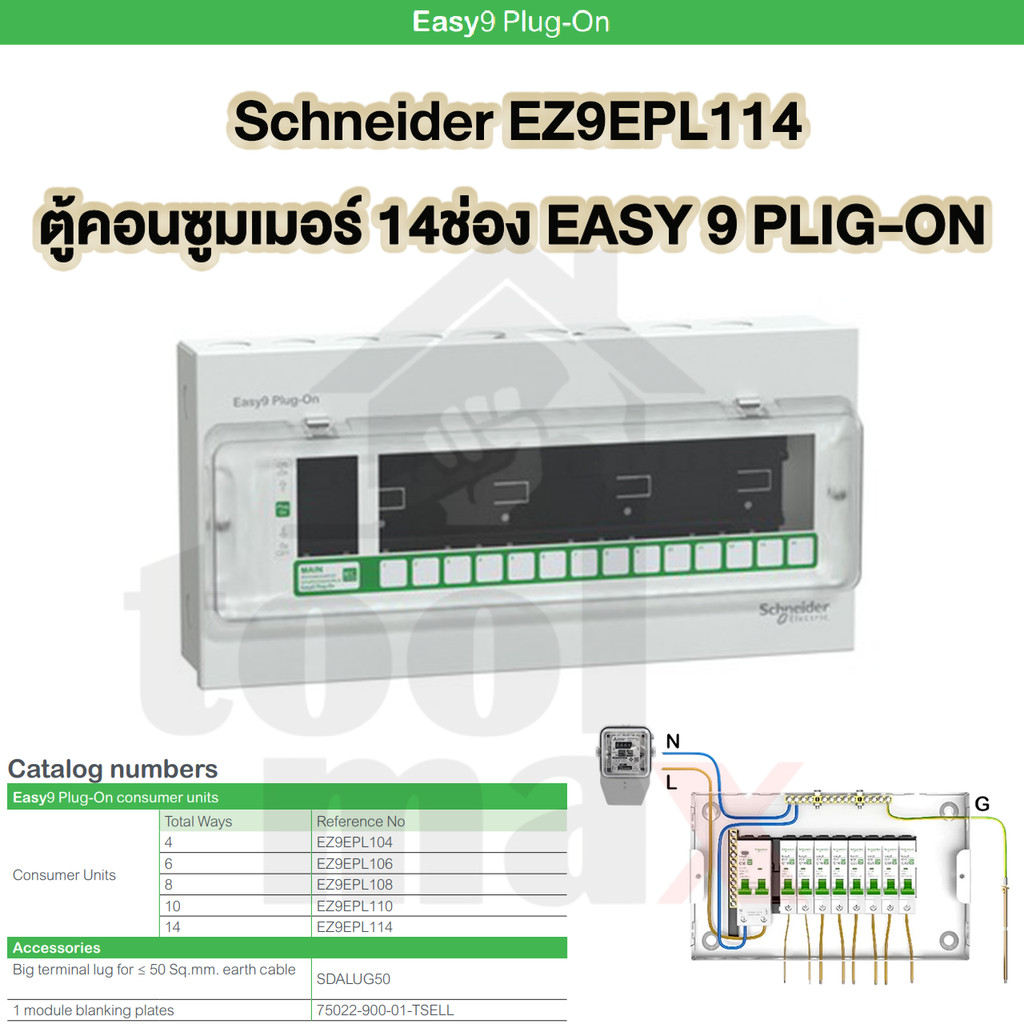

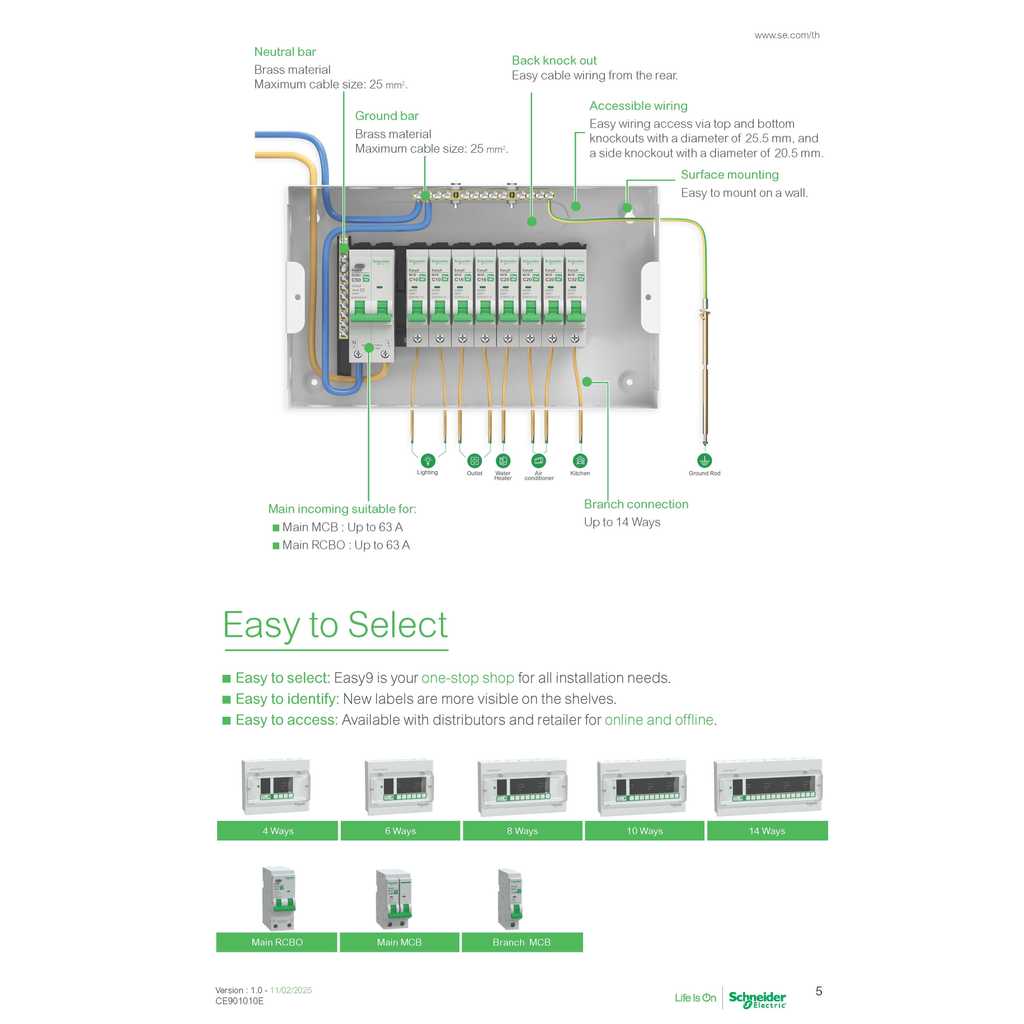

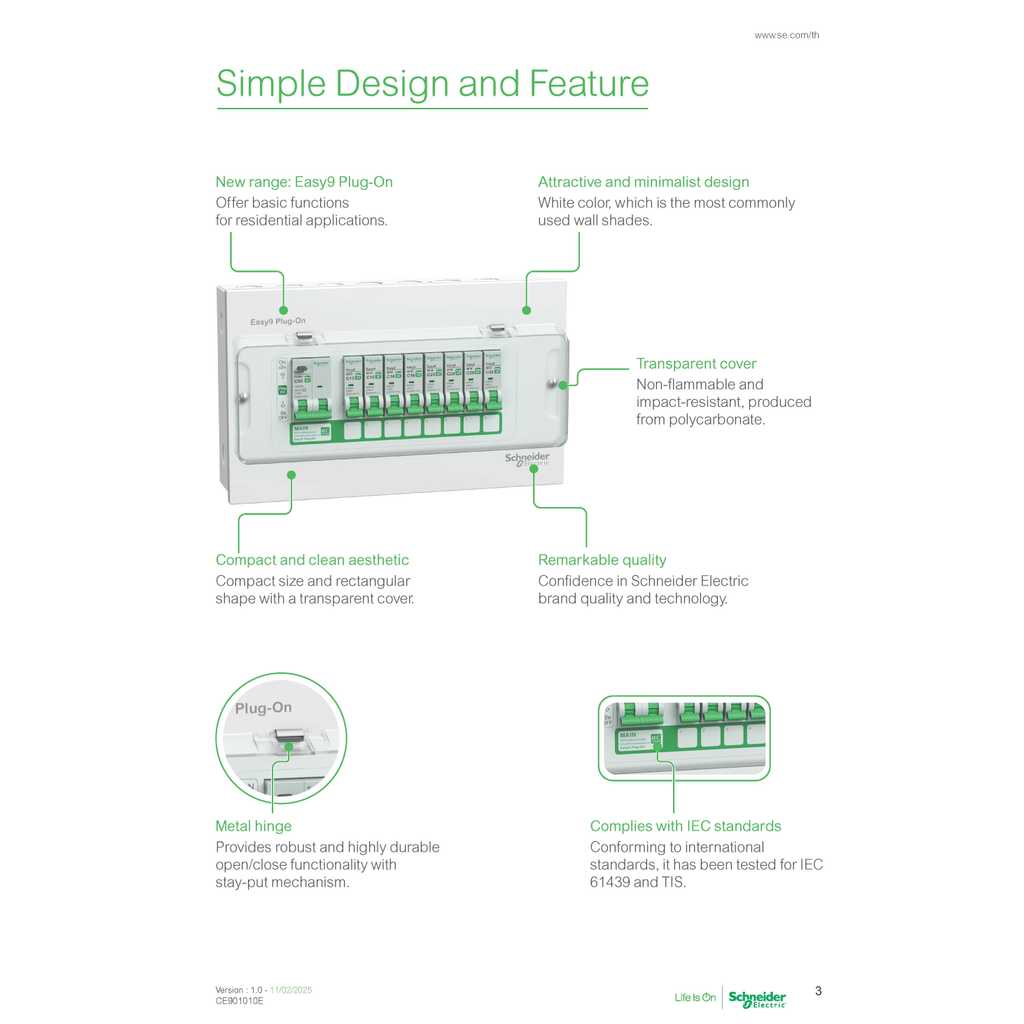

ตู้คอนซูมเมอร์ยูนิตสำเร็จรูป มีให้เลือก 4, 6, 8, 10 และ 14 ช่อง | ติดตั้งง่าย ปลอดภัย (4ช่อง) ขนาด ก*ย*ส(cm): = 24.5x19.6x10 น้ำหนักโดยประมาณ : 1.9 kg (6ช่อง) ขนาด ก*ย*ส(cm): = 24.5x19.6x10 น้ำหนักโดยประมาณ : 1.9 kg (8ช่อง) ขนาด ก*ย*ส(cm): = 24.5x32.1x10 น้ำหนักโดยประมาณ : 2.2 kg ขนาด ก*ย*ส(cm): = 24.5x32.1x10 น้ำหนักโดยประมาณ : 2.2 kg (14ช่อง) ขนาด ก*ย*ส(cm): = 24.5x39.8x10 น้ำหนักโดยประมาณ : 2.8 kg ------------------------------------------------------------- ️ คุณสมบัติสินค้า แบรนด์: Schneider Electric ซีรีส์: Easy9 (รุ่น Plug-On) ติดตั้ง: แบบลอยผนัง (Surface Mounting) รองรับเบรกเกอร์: MCB Plug-On เท่านั้น รองรับกระแสไฟสูงสุด 63A ที่ 240VAC 50Hzฃ เมน และ ลูกย่อย ใส่สายไฟได้สูงสุด เบอร์ 35 sq.mm ทนกระแสลัดวงจรสูงสุด 10kA วัสดุตัวตู้: เหล็กเคลือบกันสนิม สี: ขาวเรียบหรู ระดับ IP: IP4X (กันน้ำไม่ได้ แต่กันฝุ่นละอองได้) มาตรฐาน: IEC 61439-3 / มอก. 1436-2540 การทำงาน: ️ ป้องกัน ไฟฟ้าลัดวงจร (Short Circuit) ️ ป้องกัน ไฟฟ้าเกิน (Overload) ️ ป้องกัน ไฟดูด/ไฟรั่ว ได้ทันที มาพร้อมปุ่ม Test Trip สำหรับตรวจสอบ ------------------------------------------------------------- คุณสมบัติเด่น: ️ ตัดวงจรเมื่อเกิดไฟรั่วเพียง 30mA – ป้องกันไฟดูดได้อย่างรวดเร็ว ️ ตัดไฟเมื่อกระแสเกิน (Overcurrent Protection) ใช้งานที่แรงดัน 220-240V เหมาะสำหรับ บ้านพักอาศัย ขนาดเล็ก - ขนาดกลาง อาคารพาณิชย์ / ร้านค้า ขนาดเล็ก คอนโด / หอพัก โครงการหมู่บ้านจัดสรร ข้อดี: ป้องกันทั้งไฟดูด ไฟเกิน และไฟช็อต ประหยัดพื้นที่ในตู้ไฟ ไม่ต้องใช้ลูกย่อย RCBO ,RCCB แยก มาตรฐานสากล ปลอดภัย มั่นใจคุณภาพจาก Schneider มาตรฐานความปลอดภัย (Certified Standards): มอก. 1436-2540 – สำหรับตู้โหลดเซ็นเตอร์และเบรกเกอร์ย่อย มอก. 2425-2563 – สำหรับ RCBO ที่รวมระบบป้องกันไฟรั่ว IEC 60898-1 – เบรกเกอร์แรงต่ำ (LV Breaker) IEC/EN 61009-1 – RCBO ป้องกันกระแสเกินและไฟรั่ว RoHS / REACH – ปลอดสารอันตราย ตามมาตรฐานสิ่งแวดล้อมของยุโรป สินค้าแท้ 100% จาก Schneider | รับประกันคุณภาพ ------------------------------------------------------------- ค่าพิกัดการตรวจจับกระแสรั่วไหล (mA) คืออะไร? เครื่องกันไฟดูด (RCBO) รุ่นนี้ตรวจจับกระแสรั่วไหลได้ที่ 30mA ซึ่งถือว่าเป็นมาตรฐานตามการไฟฟ้ากำหนด มาตรฐานการไฟฟ้าประเทศไทย กำหนดว่าอุปกรณ์กันไฟรั่วควรมีค่าพิกัดไม่เกิน 30mA ซึ่งเป็นระดับที่ปลอดภัย หากกระแสไฟฟ้ารั่วไหลเข้าสู่ร่างกายมนุษย์เกินกว่านี้ อาจเป็นอันตรายถึงชีวิต (ดูภาพตารางผลกระทบกระแสไฟฟ้ารั่วต่อร่างกายได้ที่รูปประกอบสินค้า) ------------------------------------------------------------- ️ วิธีติดตั้งเบื้องต้น 1.วางตำแหน่งตู้ไฟ เลือกตำแหน่งติดตั้งที่แห้ง ไม่โดนแดดหรือฝนโดยตรง ยึดตู้กับผนังที่มั่นคงด้วยพุกและสกรูให้แน่น 2. ต่อสายเมนเข้าสู่เมนเบรกเกอร์ ต่อสายไฟ L (สายไลน์) และ N (สายนิวทรัล) เข้ากับเมนเบรกเกอร์ ควรมีสายดินต่อเข้ากับแท่งกราวด์ที่ถูกต้องตามมาตรฐาน (ดูวิธีติดตั้งเพิ่มเติมที่รูป) 3. ต่อสายไฟเข้าช่องเบรกเกอร์ย่อย ตรวจสอบให้แน่ใจว่าสายเข้าและออกของเบรกเกอร์เชื่อมต่อแน่นหนา แยกวงจรแต่ละโหลดอย่างชัดเจน เช่น ห้องครัว ห้องนอน ปั๊มน้ำ 4.ตรวจสอบระบบก่อนใช้งาน เช็กการเชื่อมต่อทุกจุดให้แน่น เปิดเมนเบรกเกอร์ แล้วเปิดเบรกเกอร์ย่อยเพื่อตรวจสอบระบบ แนะนำเพิ่มเติม ตรวจเช็คตู้ไฟและเบรกเกอร์เป็นประจำทุก 6 เดือน ------------------------------------------------------------- ️ คำเตือนในการใช้งาน - ก่อนติดตั้งหรือซ่อมแซมระบบไฟฟ้า ควร ตัดไฟจากเมนหลัก หรือมิเตอร์ไฟฟ้า ทุกครั้ง - ห้ามติดตั้งในพื้นที่ที่มีความชื้นสูง หรือเสี่ยงต่อน้ำเข้า เช่น ภายนอกอาคารโดยไม่มีการป้องกันเพิ่มเติม - ตรวจสอบอุปกรณ์ให้แน่ใจว่าเป็นของแท้จาก Schneider Electric และอยู่ในสภาพสมบูรณ์ก่อนใช้งาน - หลีกเลี่ยงการใช้งานร่วมกับเบรกเกอร์ที่ไม่ได้ออกแบบมาเฉพาะสำหรับระบบ Plug-On - ห้ามดัดแปลงบัสบาร์หรือชิ้นส่วนภายใน หากไม่มีความชำนาญ -------------------------------------------------------------
