RJ45 SHIELDED PCB JACK CONNECTOR คอนเนคเตอร์เน็ตเวิร์คตัวเมีย 8Pin " สินค้ามีพร้อมส่งในไทย "

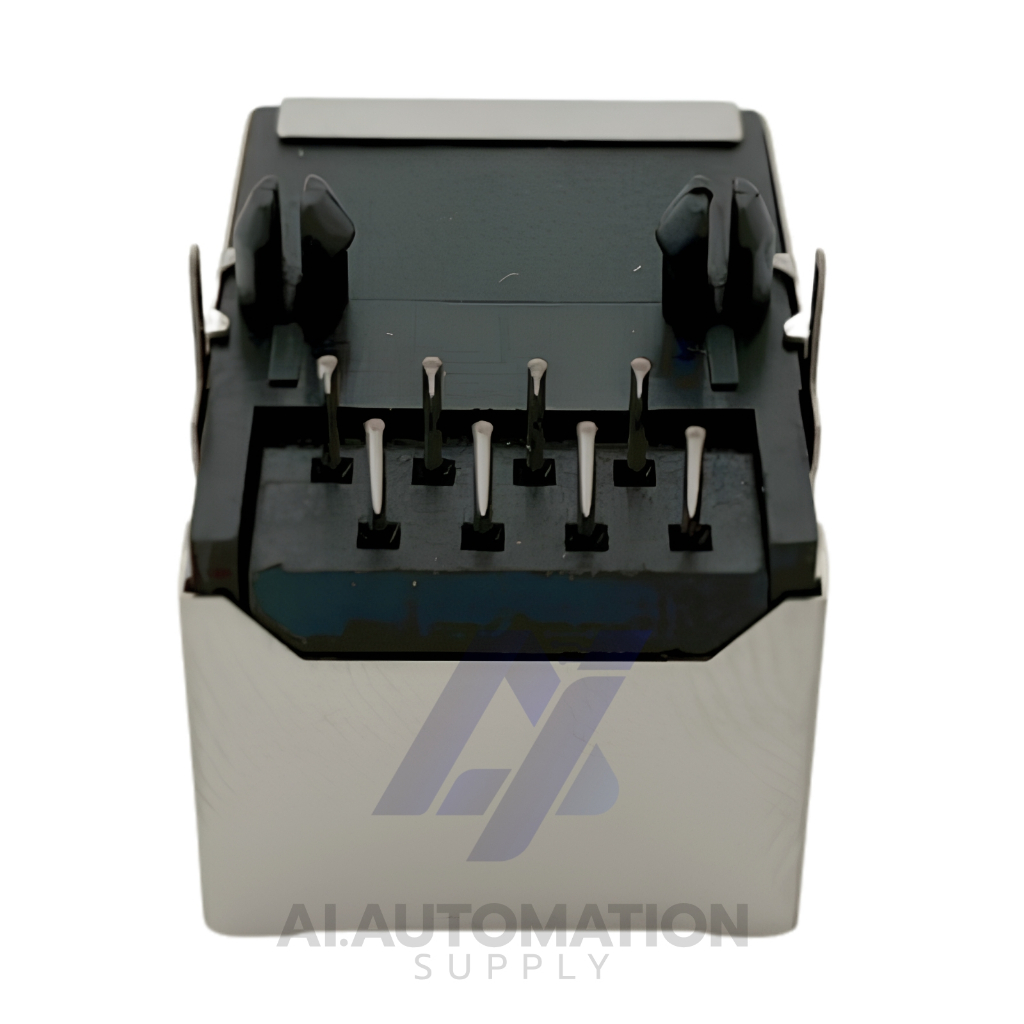

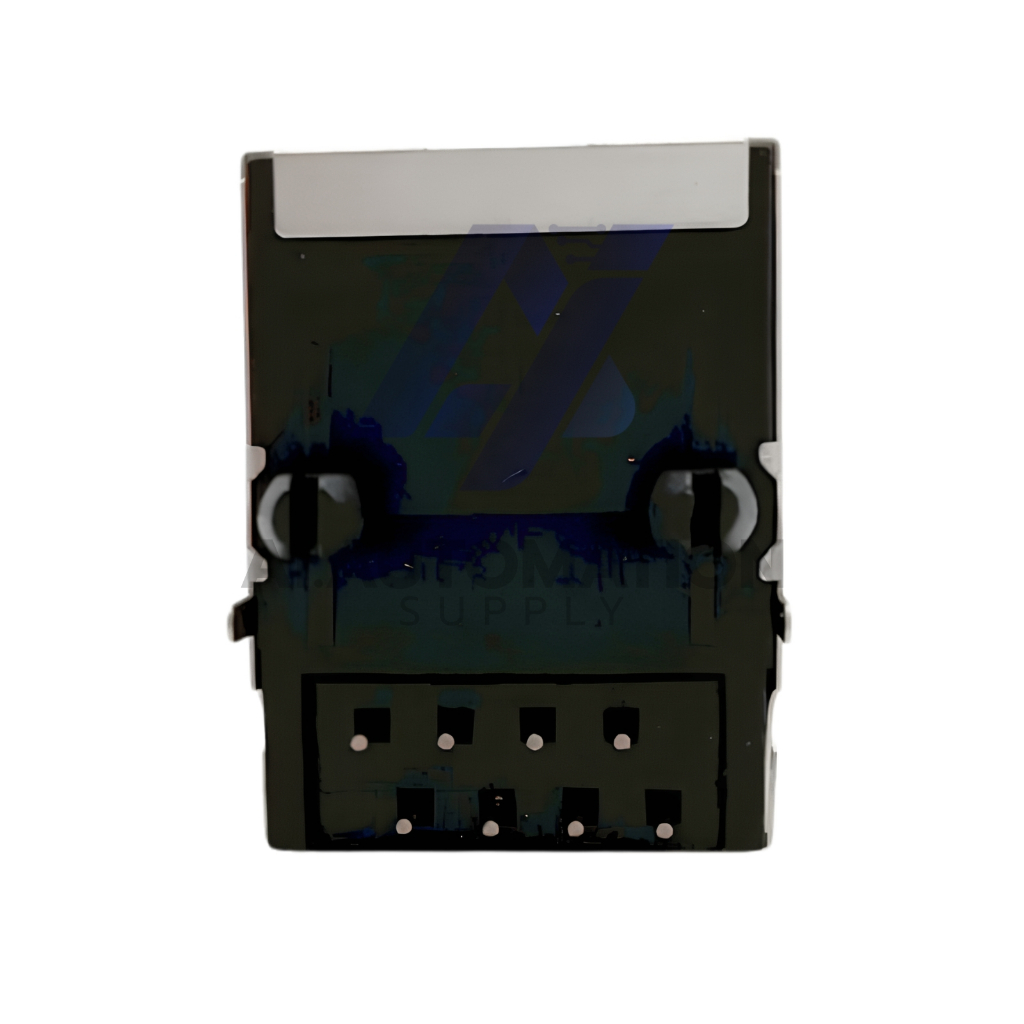

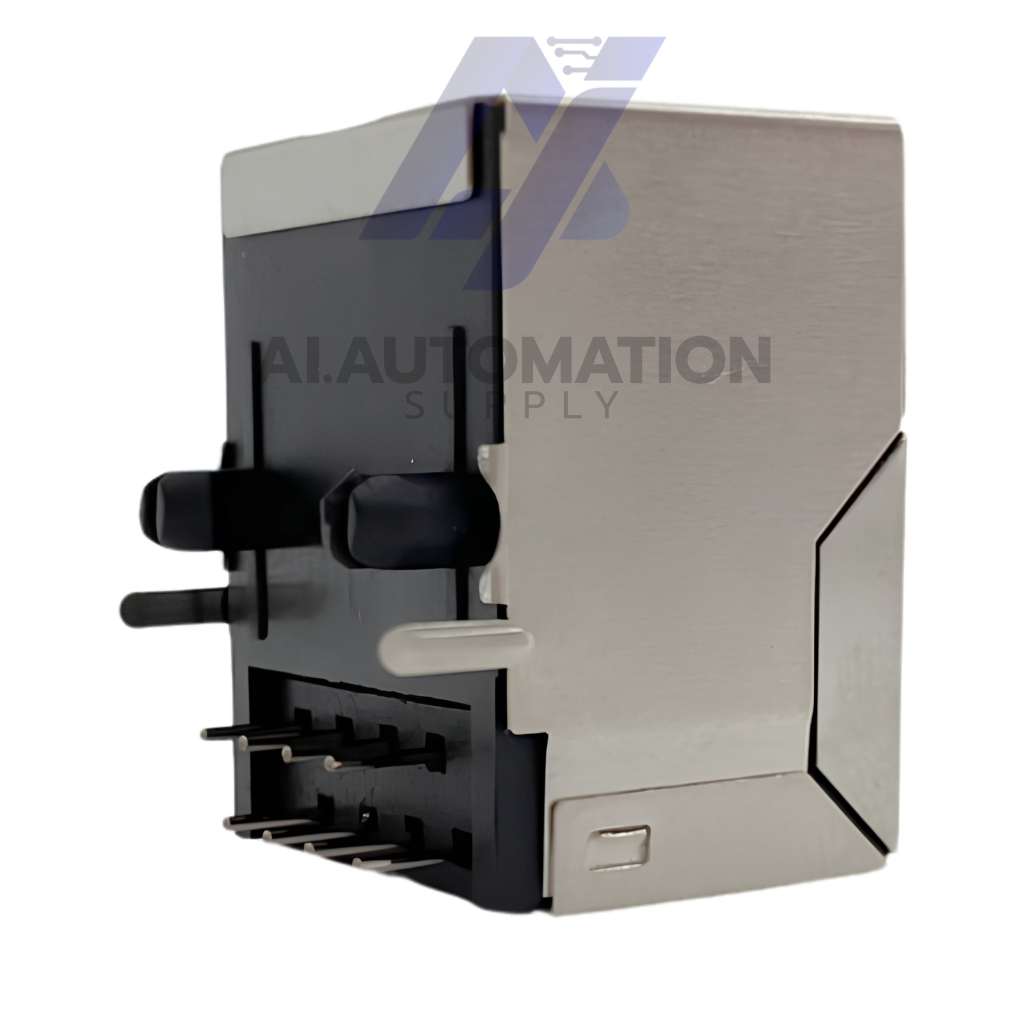

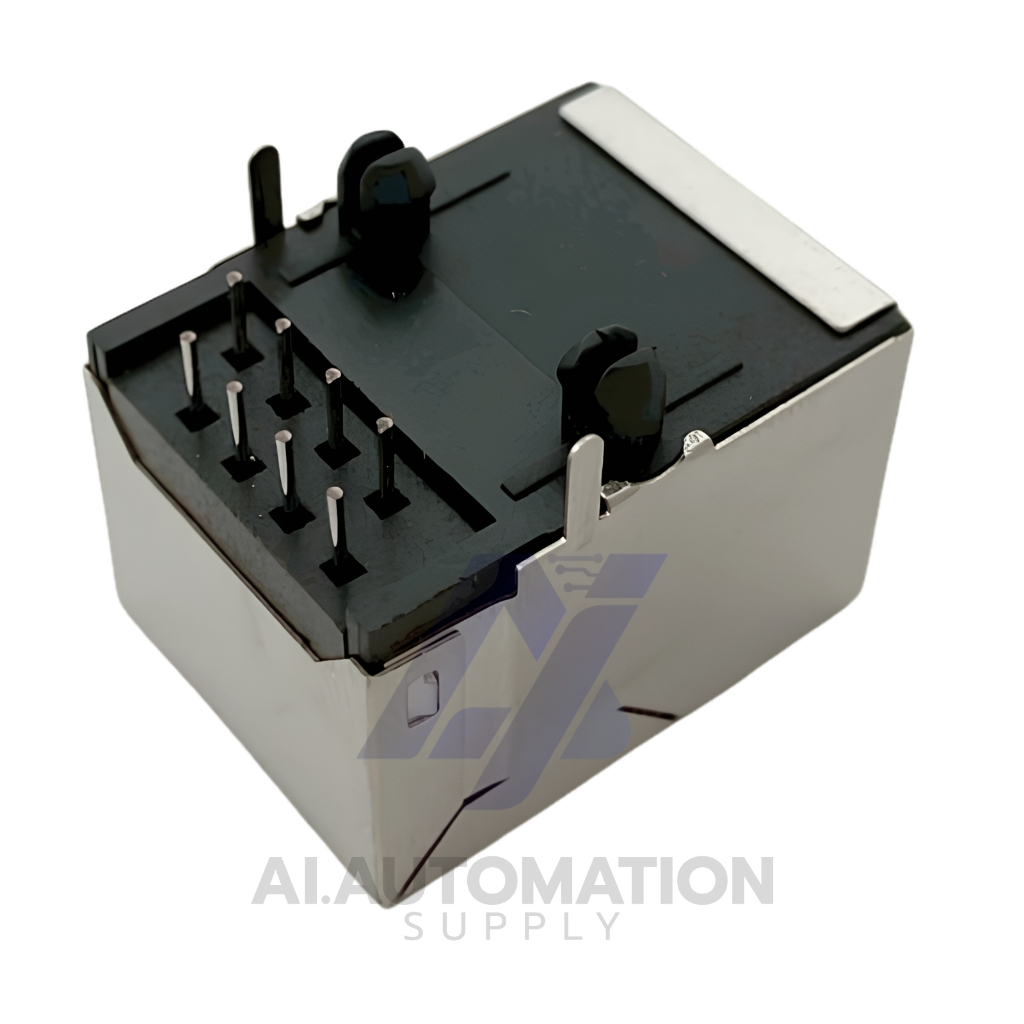

RJ45 SHIELDED PCB JACK CONNECTOR คอนเนคเตอร์เน็ตเวิร์คตัวเมีย 8Pin " สินค้ามีพร้อมส่งในไทย " ขาและมิติการติดตั้ง (Pin Configuration & Footprint) การจัดเรียงขาพินสัญญาณ (Signal Pins Layout): มีพินเชื่อมต่อสัญญาณทั้งหมด 8 พิน (8 Contacts) จัดเรียงแถวสลับแบบฟันปลา (Staggered Layout) แบ่งเป็น 2 แถวขนาน (แถวละ 4 พิน) ระยะห่างพิน (Pitch) มาตรฐาน 1.02 มิลลิเมตร และระยะห่างระหว่างแถว 2.54 มิลลิเมตร สำหรับบัดกรีลงรูบนแผ่นวงจร (Through-Hole DIP) ขาชิลด์และขากราวด์โครงโลหะ (Shield Grounding Pins): มีขากราวด์โลหะด้านหลังเพิ่มเติมจำนวน 4 ขา (แบ่งเป็นฝั่งซ้าย 2 ขา และฝั่งขวา 2 ขา ตรงมุมด้านหลังบอดี้พลาสติกสีดำ) ทำหน้าที่เชื่อมต่อโครงชิลด์ภายนอกลงสู่ระนาบกราวด์ (Ground Plane) บนบอร์ด PCB เพื่อระบายสัญญาณรบกวน หมุดยึดล็อกบอร์ด (Plastic Pegs / Location Posts): มีแกนพลาสติกทรงกลมสีดำขนาดใหญ่จำนวน 2 แกน ยื่นออกมาจากฐานด้านล่าง ทำหน้าที่เป็นสลักล็อกโครงสร้าง (Boardlock) ช่วยล็อกตำแหน่งตัวคอนเนคเตอร์ให้ตรงกับรูบนบอร์ด PCB ก่อนการบัดกรี และช่วยรับแรงกดกระแทกขณะเสียบสาย LAN AI.AUTOMATION SUPPLY ขอขอบคุณลูกค้าที่ให้ความไว้วางใจในผลิตภัณฑ์ของเรา เพื่อให้ลูกค้ามั่นใจในคุณภาพและบริการหลังการขาย ทางบริษัทฯ จึงได้กำหนดนโยบายการรับประกันสินค้าดังต่อไปนี้ 1. ระยะเวลาการรับประกัน สินค้าแต่ละประเภทมีระยะเวลาการรับประกันที่แตกต่างกัน โดยจะนับจากวันที่สั่งซื้อสินค้า และสามารถตรวจสอบระยะเวลาการรับประกันเฉพาะของแต่ละสินค้าได้ตามเอกสารแนบท้าย หรือข้อมูลบนหน้าสินค้า: รับประกัน 3 เดือน 6 เดือน 1 ปี แล้วแต่สินค้าบางประเภท 2. หลักฐานที่ใช้ในการรับประกัน ลูกค้าจะต้องแสดงหลักฐานการซื้อเพื่อยืนยันสิทธิ์ในการรับประกันสินค้า ได้แก่: * หมายเลขคำสั่งซื้อ: สำหรับการสั่งซื้อผ่านช่องทางออนไลน์ เช่น Shopee หรือเว็บไซต์ * ใบเสร็จรับเงิน หรือ ใบกำกับภาษี: สำหรับการสั่งซื้อผ่านช่องทางอื่น ๆ 3. เงื่อนไขการรับประกัน (ครอบคลุม) การรับประกันนี้ครอบคลุมเฉพาะความเสียหายที่เกิดจากกระบวนการผลิต หรือข้อบกพร่องของชิ้นส่วนภายในภายใต้การใช้งานปกติเท่านั้น โดยมีเงื่อนไขดังนี้: * สินค้าต้องอยู่ในสภาพสมบูรณ์และไม่มีร่องรอยการดัดแปลงแก้ไข * การทำงานของสินค้าไม่เป็นไปตามคุณสมบัติที่ระบุไว้จากผู้ผลิต 4. เงื่อนไขที่ไม่อยู่ในการรับประกัน ทางบริษัทฯ ขอสงวนสิทธิ์ในการรับประกันสินค้าในกรณีที่ความเสียหายเกิดจาก: * การใช้งานที่ผิดวิธี, การดัดแปลง, การซ่อมแซมโดยไม่ได้รับอนุญาต หรือการติดตั้งที่ไม่ถูกต้อง * การใช้แรงดันไฟฟ้า (V) หรือกระแสไฟฟ้า (A) เกินกว่าที่สินค้ากำหนด * ความเสียหายทางกายภาพ เช่น การแตก, หัก, บิ่น, บุบ, งอ, รอยไหม้, ช็อต หรือความเสียหายจากของเหลว * อุบัติเหตุ, ภัยธรรมชาติ หรือปัจจัยภายนอกที่ไม่สามารถควบคุมได้ * การสึกหรอตามอายุการใช้งานปกติของสินค้า 5. การแจ้งเคลมสินค้าจากความเสียหายจากการขนส่ง หากสินค้าได้รับความเสียหายทางกายภาพจากการจัดส่ง กรุณาแจ้งบริษัทฯ ภายใน 7 วัน นับจากวันที่ได้รับสินค้า โดยลูกค้าจะต้องส่งภาพถ่ายหรือวิดีโอที่แสดงให้เห็นถึงความเสียหายของบรรจุภัณฑ์และตัวสินค้าเพื่อประกอบการพิจารณา หากเกินระยะเวลาที่กำหนด ทางบริษัทฯ ขอสงวนสิทธิ์ในการรับผิดชอบทุกกรณี 6. ขั้นตอนและระยะเวลาการซ่อม/เปลี่ยนสินค้า * ลูกค้าต้องแจ้งปัญหาและส่งหลักฐานการซื้อ พร้อมภาพถ่ายหรือวิดีโอสินค้ามาที่ช่องแชทของแพลตฟอมนั้นๆ * หลังจากได้รับการยืนยันจากบริษัทฯ แล้ว ลูกค้าจึงสามารถจัดส่งมาที่อยู่บริษัท * บริษัทฯ จะใช้เวลาตรวจสอบสินค้าประมาณ [ 7 - 15 วัน ] และแจ้งผลการตรวจสอบให้ลูกค้าทราบ * ระยะเวลาการซ่อมแซมหรือเปลี่ยนสินค้าใหม่จะอยู่ที่ประมาณ 7-15 วันทำการ ทั้งนี้ ระยะเวลาอาจมีการเปลี่ยนแปลงขึ้นอยู่กับความซับซ้อนของปัญหาหรือการรออะไหล่ (หมายเหตุ: หากสินค้าที่ส่งเคลมไม่อยู่ในเงื่อนไขการรับประกัน ลูกค้าจะเป็นผู้รับผิดชอบค่าใช้จ่ายในการซ่อมและค่าจัดส่งคืนทั้งหมด)
