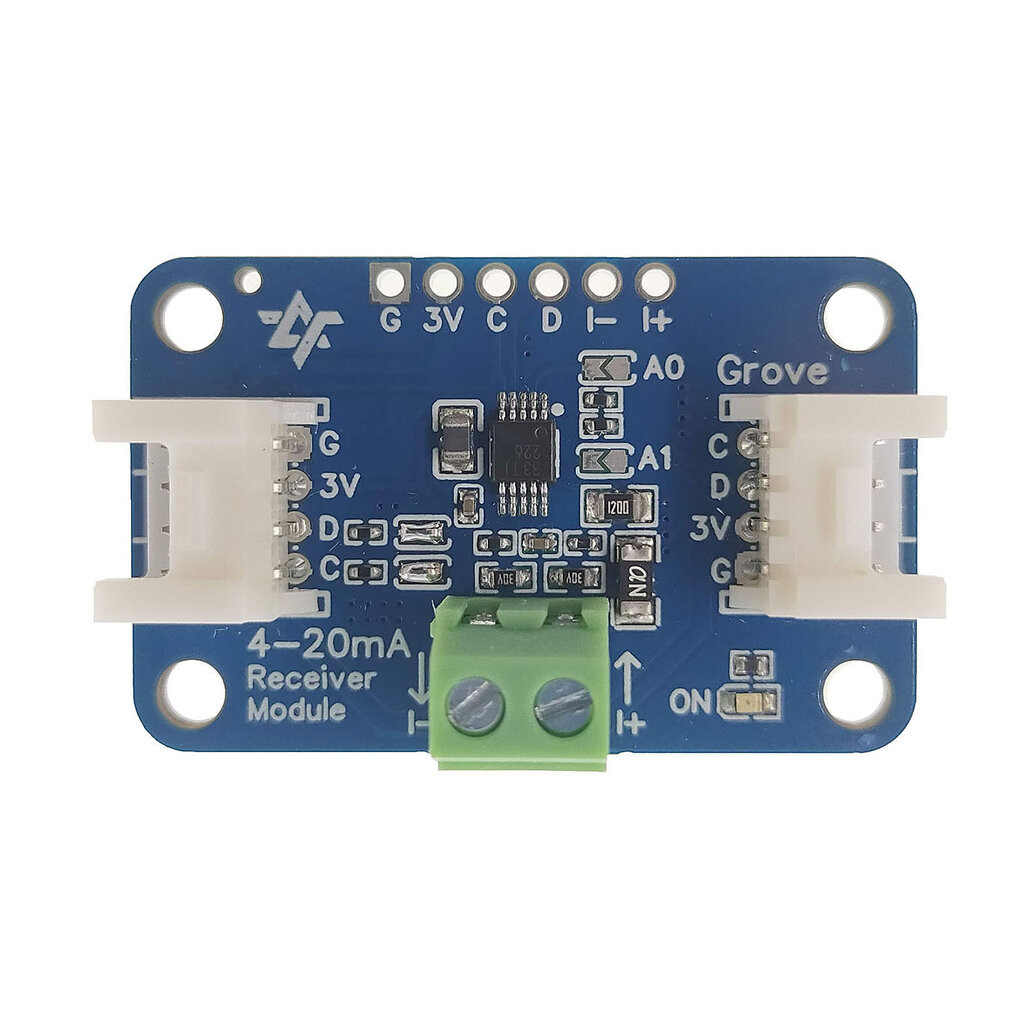

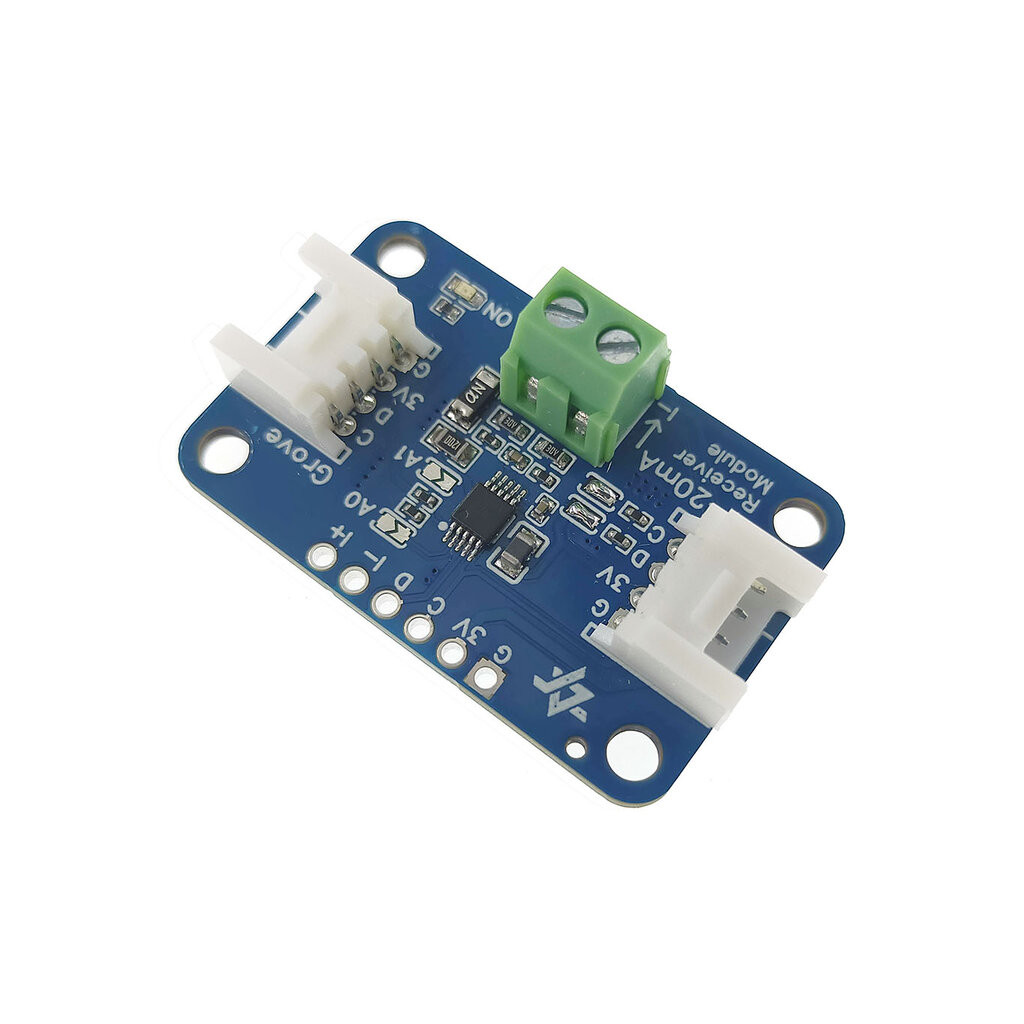

AS-4-20mA โมดูลแปลงสัญญาณ 4-20mA เป็น I2C 4-20mA Receiver Module

🤗 อาร์ทรอน ชอป เรามุ่งมั่นวิจัยและพัฒนาสินค้าคุณภาพดี ใช้งานได้จริงเพื่อคนไทย เรารับประกันซื้อไปใช้งานได้แน่นอน มีเอกสาร คู่มือ คลิปสอนใช้งาน ไลบรารี่ ตัวอย่างโค้ดโปรแกรมให้ทุกสินค้าที่เราผลิตและจำหน่าย 🙏🙏🙏 👍สั่งซื้อสินค้ากับ ArtronShop ☑ ออกใบกำกับภาษีได้ เบิกเงินหน่วยงานรัฐ บริษัท มหาลัยฯ ได้ ☑ จัดส่งรวดเร็วภายใน 1 ถึง 3 วัน ☑ รับประกันใช้งานได้ 100% ✨ *** ราคาสินค้าที่แสดงรวม VAT 7% แล้ว หากทางลูกค้าไม่แจ้งขอใบกำกับภาษีฉบับเต็ม ทางบริษัทจะออกใบกำกับภาษีอย่างย่อให้ *** ❤️ ❤️ ขอใบเสนอราคา / สอบถามสินค้า กรุณาติดต่อทาง INBOX ❤️❤️ AS-4-20mA โมดูลแปลงสัญญาณ 4-20mA เป็น I2C 4-20mA Receiver Module วัดสัญญาณ 4-20mA ความแม่นยำทศนิยมหลักที่ 2 (0.01mA) และทำให้เที่ยงตรงในหลักที่ 3 (0.001mA) ด้วย Digital Low-pass Filter ความผิดพลาดสูงสุด +-0.1% ใช้ ADC ความละเอียด 16 บิต ออกแบบมาสำหรับงานวัดกระแสไฟฟ้าโดยเฉพาะ เชื่อมต่อกับไมโครคอนโทรลเลอร์ผ่าน I2C ช่อง Grove ต่อใช้งานพร้อมกันได้สูงสุด 4 ตัว ผ่านการเปลี่ยน I2C Address ***สินค้านี้ออกแบบและผลิตโดย อาร์ทรอน ชอป รับประกันใช้งานได้ตามสเปคที่ระบุไว้*** หมายเหตุ. วงจรต่อใช้งานของเซ็นเซอร์แต่ละรุ่นอาจแตกต่างกัน โปรดศึกษาคู่มือการใช้งานเซ็นเซอร์เพิ่มเติม เขียนโปรแกรมสั่งงานด้วย Arduino IDE / PlatformIO มีไลบรารี่พร้อมใช้งาน รองรับการปรับเทียบค่า (Calibration) กับเครื่องมือวัดมาตรฐาน .:: รายละเอียดเชิงเทคนิค ::. ใช้ทำให้ไมโครคอนโทรลเลอร์อ่านค่าสัญญาณ 4-20mA ได้ รับสัญญาณได้ -20.48 mA ถึง 20.48 mA ความละเอียดในการวัด 0.01mA และทำให้วัดได้ละเอียด 0.001mA ด้วย Digital Low-pass Filter ความผิดพลาดไม่เกิน +-0.1% ความละเอียดในการวัด 16 บิต มีความสามารถ Zero-Drift วัดค่าเป็นเชิงเส้นในทุกช่วงการวัด แม่นยำระดับทิศนิยม 2 ถึง 3 หลัก ความเร็วในการวัด 820 SPS (820 ตัวอย่างต่อ 1 วินาที) ใช้แรงดันไฟฟ้าในการทำงาน 2.7V ถึง 5.5V สื่อสารกับไมโครคอนโทรลเลอร์ผ่าน I2C ความเร็วสูงสุด 400 kHz รองรับการเชื่อมต่อ I2C ผ่านช่อง Grove และก้างปลา 2.54 มิลลิเมตร เปลี่ยน I2C Address ได้สูงสุด 4 หมายเลข มีระบบป้องกันกระแสเกินด้วยฟิวส์ฟื้นตัวอัตโนมัติ (PTC) ตัดวงจรเมื่อกระแสเกิน 200mA และมีระบบป้องกันลัดวงจร ใช้ไอซี ADC ที่ออกแบบมาสำหรับวัดกระแสไฟฟ้าโดยเฉพาะ ให้ค่าเที่ยงตรง แม่นยำ เสถียร มากที่สุด ใช้งานได้กับบอร์ดไมโครคอนโทรลเลอร์ทุกรุ่น เช่น Arduino, ESP32, ESP8266, STM32 เป็นต้น มีไฟสีเขียวแสดงสถานะได้รับไฟเลี้ยง จุดต่อสัญญาณเข้าเป็นแบบเทอมินัลบล็อก ต่อสายไฟได้ง่าย ขนาด 24 x 38 มิลลิเมตร .:: ข้อมูลเพิ่มเติม ::. ไลบรารี่ Arduino : https://github.com/ArtronShop/IOXESP32_4-20mA_Receiver .:: การใช้งาน ::. ทางผู้พัฒนาได้จัดเตรียมไลบรารี่ของ Arduino IDE ไว้ให้แล้ว เพียงติดตั้งไลบรารี่ แล้วใช้โค้ดตัวอย่างที่มีในไลบรารี่ทดสอบได้เลย .:: ติดตั้งไลบรารี่ IOXESP32_4-20mA_Receiver ::. ที่โปรแกรม Arduino IDE ให้เปิดเมนูัดการไลบรารี่ (1) พิมพ์ IOXESP32_4-20mA_Receiver ลงในช่องค้นหา (2) จากนั้นกดปุ่ม Install (3) เมื่อติดตั้งเสร็จ จะมีข้อความ Installed ขึ้นดังรูป .:: ทดสอบอ่านค่า 4-20mA ด้วยโค้ดตัวอย่าง ::. เปิดโปรแกรมตัวอย่างขึ้นมา โดยกดที่ File Examples IOXESP32_4-20mA_Receiver IOXESP32_4-20mA_Read ได้โค้ดโปรแกรมตัวอย่าง เลือกบอร์ด เลือกพอร์ต แล้วอัพโหลดโค้ดโปรแกรมตัวอย่างลงบอร์ด จากนั้นเปิด Serial Monitor ขึ้นมา ปรับ 115200 สังเกตว่าค่าที่อ่านได้จะแสดงขึ้นมาแล้ว .:: การสอบเทียบค่า (Calibration) ::. กรณีค่ากระแสไฟฟ้าที่แสดงใน Serial Monitor ไม่ตรงกับค่าจริง สามารถสอบเทียบค่าใหม่ได้ ดังนี้ ปรับกระแสไปที่ 4mA แล้วบันทึกค่า Raw ที่แสดงใน Serial Monitor ไว้ ปรับกระแสไปที่ 20mA แล้วบันทึกค่า Raw ที่แสดงใน Serial Monitor ไว้ นำค่า Raw ของ 4mA และ 20mA มาใส่ในคำสั่ง sensor.begin() ตัวอย่างอ่านค่า Raw ของ 4mA ได้ 6410 และอ่านค่า Raw ของ 20mA ได้ 31952 จึงนำ 2 ค่าไปใส่ในคำสั่ง sensor.begin() ตามลำดับ อัพโหลดโปรแกรมลงบอร์ด ผลที่ได้คือกระแสไฟฟ้าที่วัดได้จะถูกต้องแล้ว .:: การเปลี่ยน I2C Address ::. โมดูล AS-4-20mA รองรับการต่อใช้งานพร้อมกันถึง 4 ชุด โดยกำหนด I2C Address แต่ละตัวไม่ให้ซ้ำกัน การกำหนด I2C Address ให้บัดกรีจุดจั้ม A0 และ A1 จากนั้นดูค่า I2C Address ใหม่ตามตารางด้านล่างนี้ จุดจั้ม A0 จุดจั้ม A1 I2C Address ไม่บัดกรี (VS) ไม่บัดกรี (VS) 0x45 บัดกรี (GND) ไม่บัดกรี (VS) 0x44 ไม่บัดกรี (VS) บัดกรี (GND) 0x41 บัดกรี (GND) บัดกรี (GND) 0x40 แล้วนำหมายเลข I2C Address ใหม่มาใส่ในบรรทัด Receiver4_20 sensor(); ตัวอย่าง บัดกรีจุดจั้ม A0 และ A1 ได้หมายเลข I2C Address ใหม่เป็น 0x40 จึงแก้ไขเลข 0x45 เป็น 0x40
