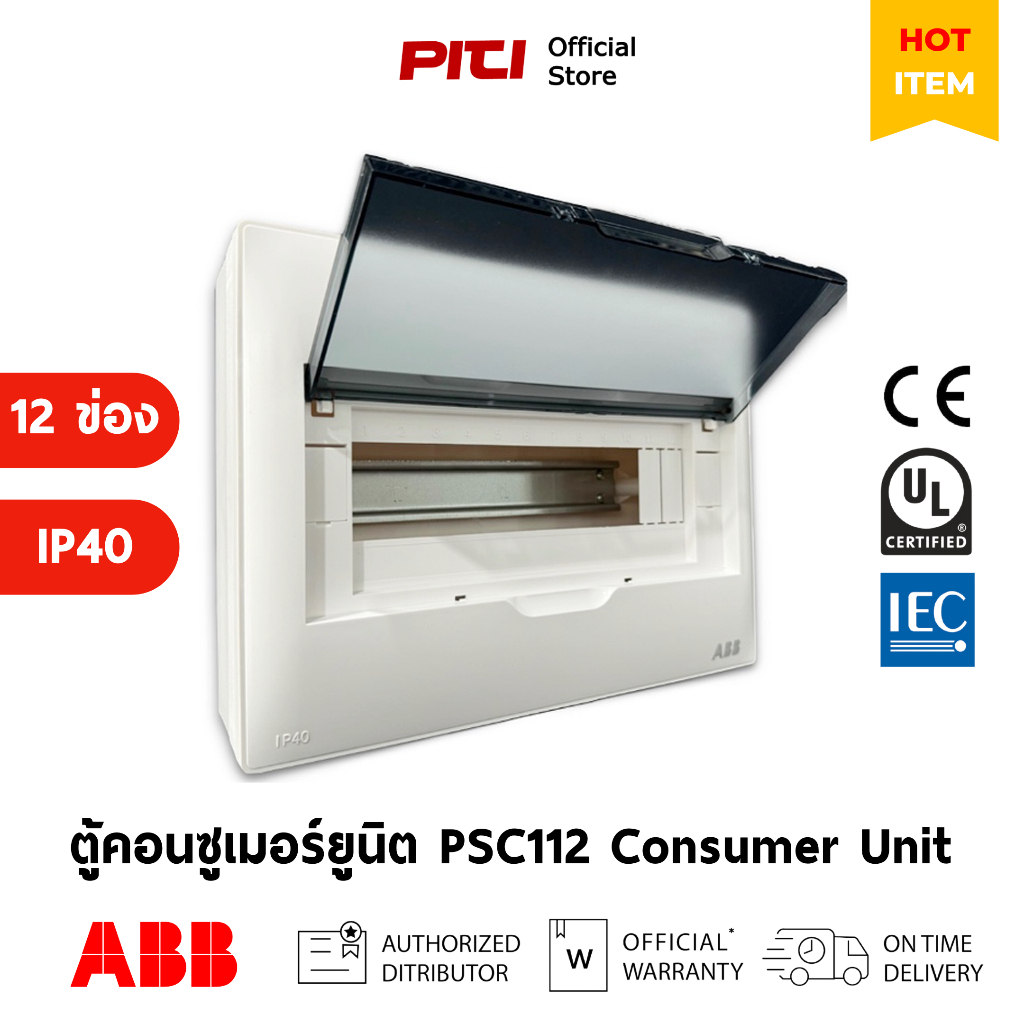

ABB ตู้คอนซูเมอร์ยูนิต PSC112 ( 12ช่อง ) IP40 Consumer Unit Plastic Box & cover # 2TAZ452001R0312-T

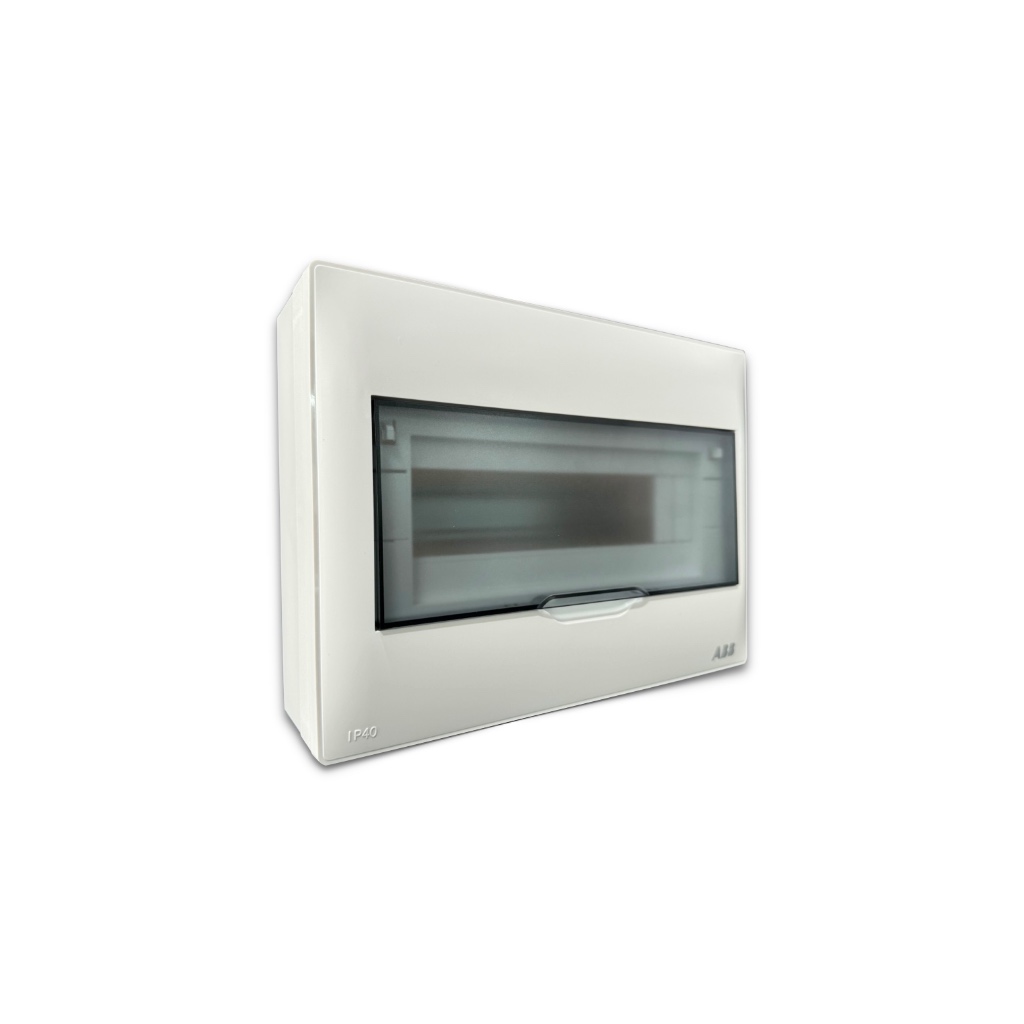

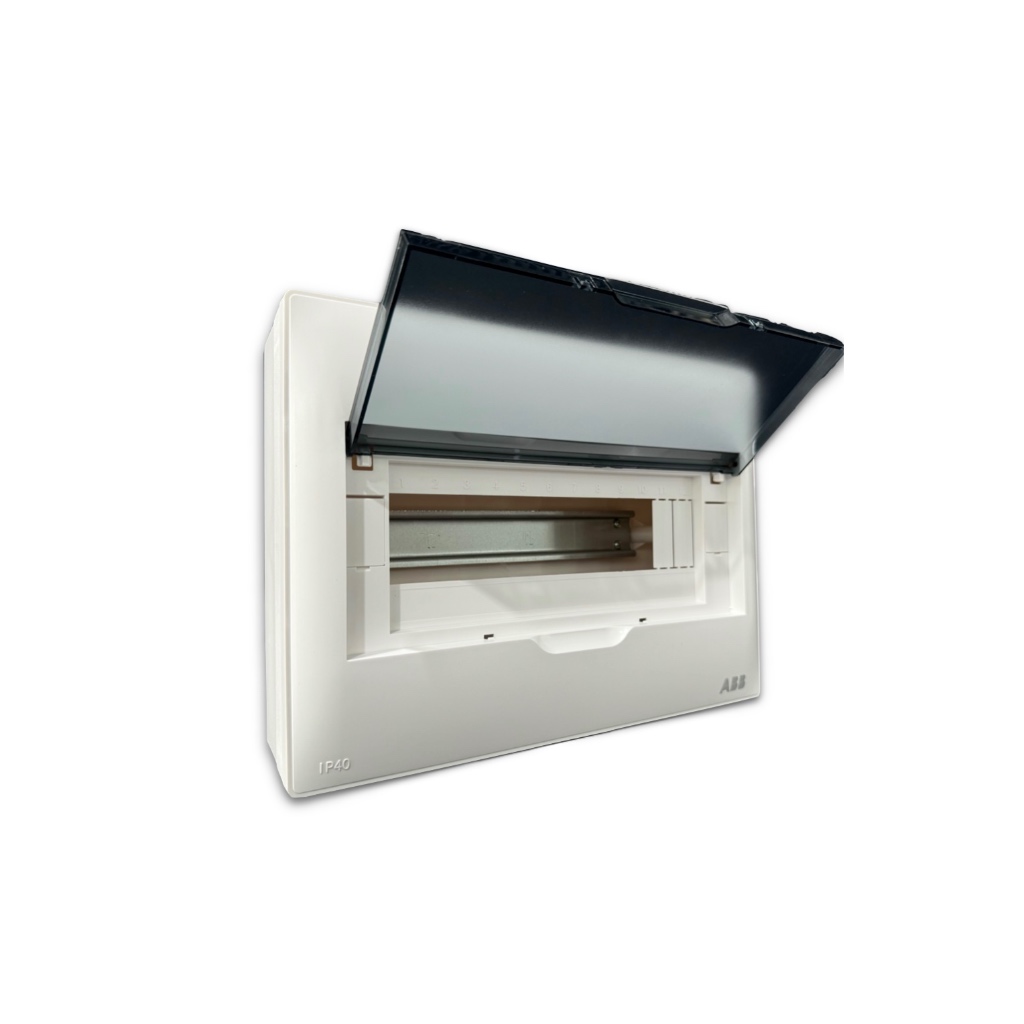

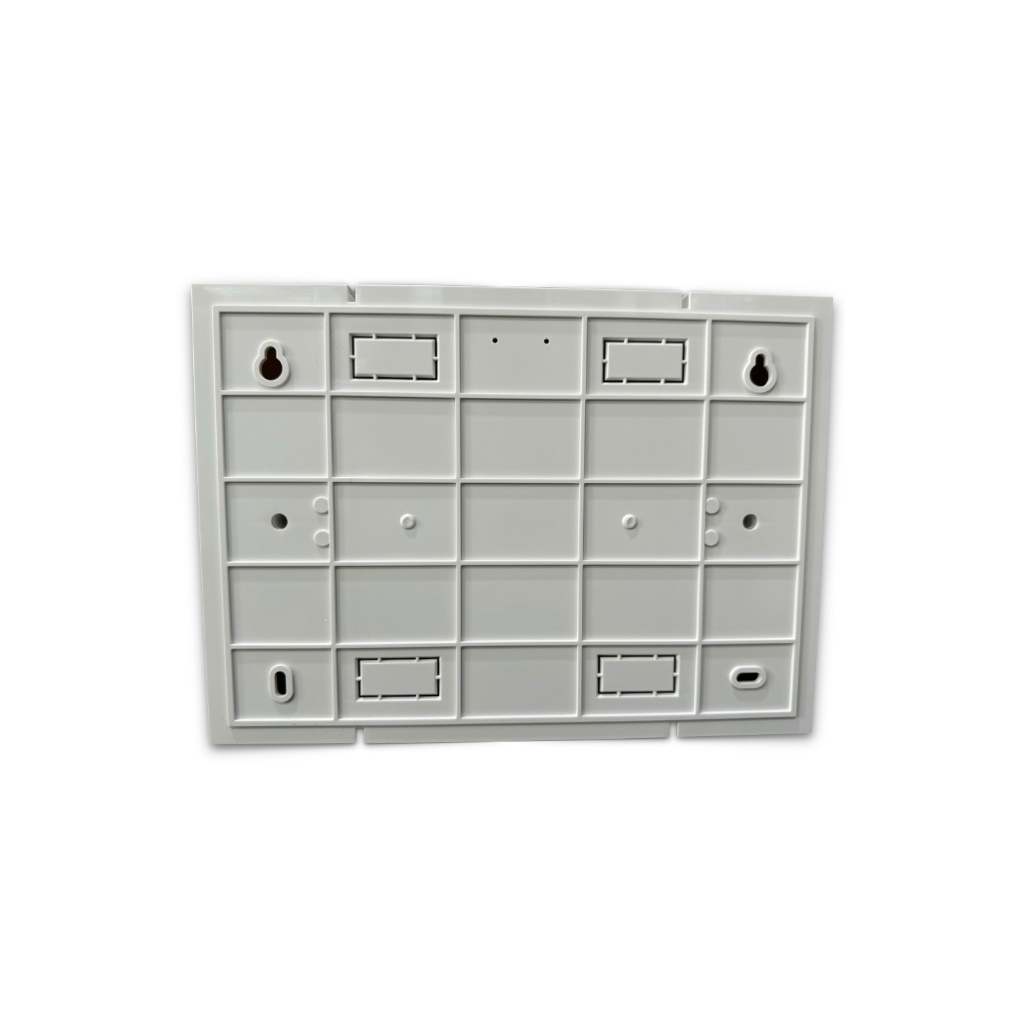

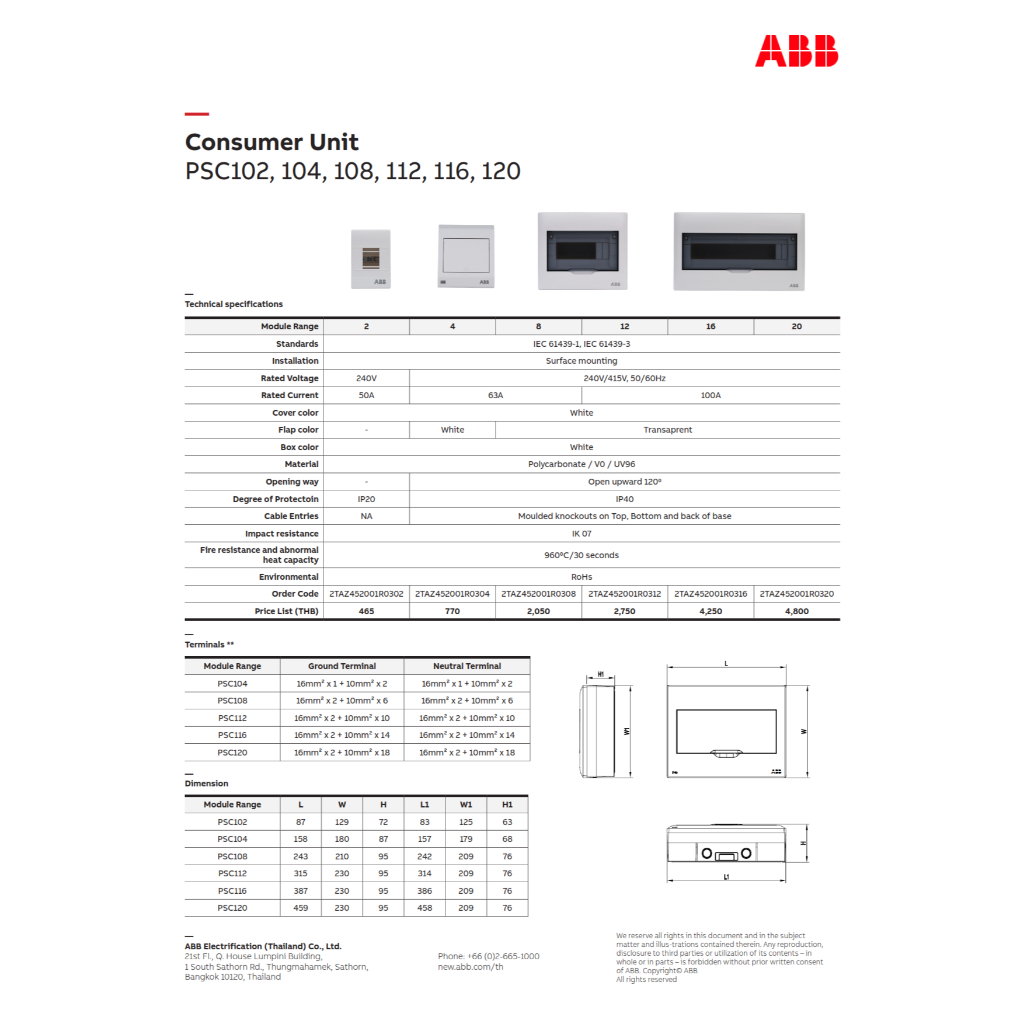

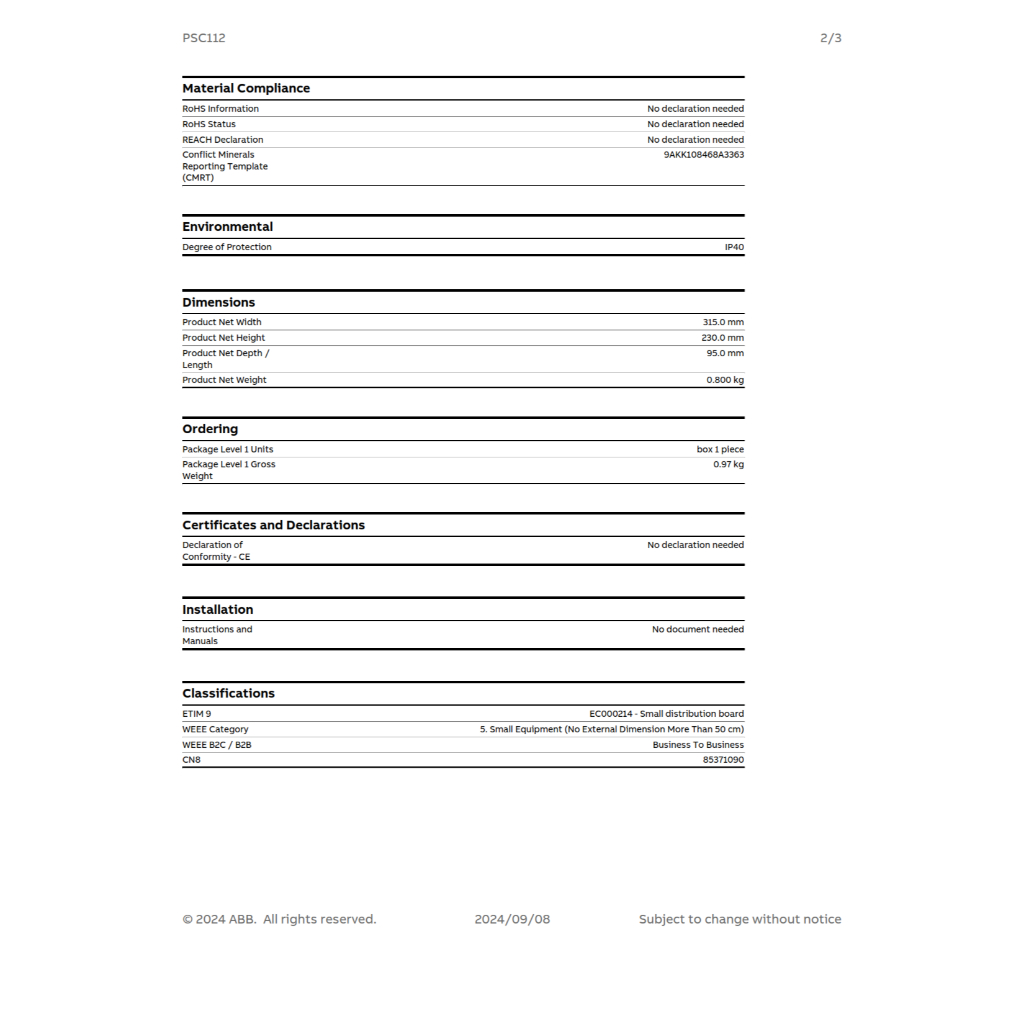

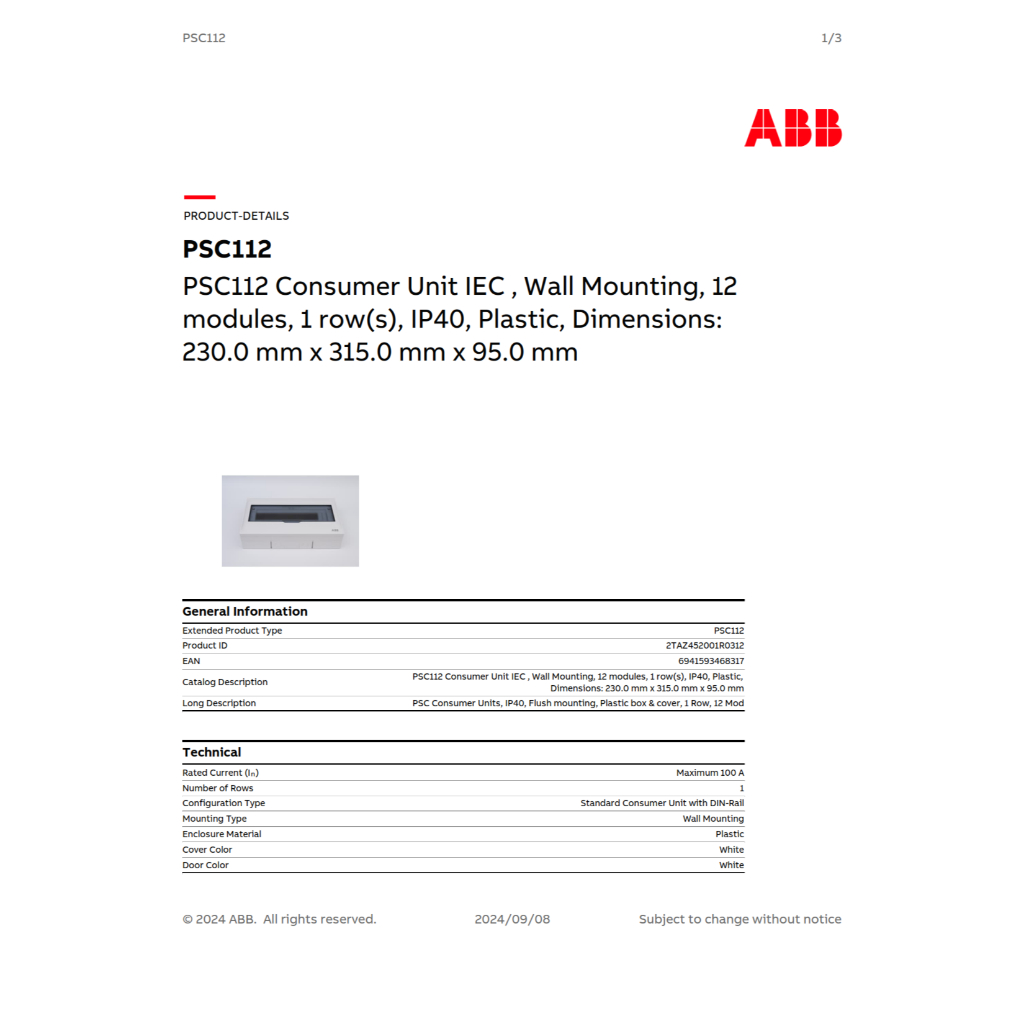

ABB ตู้คอนซูเมอร์ยูนิต PSC112 ( 12ช่อง ) IP40 Consumer Unit Plastic Box & cover # 2TAZ452001R0312-T ABB ตู้คอนซูเมอร์ยูนิต PSC112 ( 12ช่อง ) IP40 Consumer Unit Plastic Box ตู้เบรกเกอร์ 12 ช่อง (เมน+ ย่อย) แบบราง DIN ระบบไฟ 1 เฟส 2 สาย 230V กล่องพลาสติกขาว + ฝาครอบใส ABS ไม่ลามไฟ ตู้มีบัสนิวทรัล + บัสกราวนด์ ในตัวรองรับกระแสสูงสุด 100A สำหรับบ้านหรืออาคาร ใช้เก็บอุปกรณ์ป้องกันไฟฟ้า เช่น MCB, RCCB, RCBO,SPD,Timer เพื่อให้ระบบไฟฟ้าปลอดภัยและเป็นระเบียบสาย L–N–PE ให้เป็นระบบ ปลอดภัย เหมาะกับบ้าน ห้องเช่า ทาวน์โฮม อาคารพาณิชย์ ออฟฟิศ การทำงาน (Operating / Protection Principles) ตู้ PSC112 เองไม่มีวงจรไฟฟ้าภายใน (เป็น Enclosure + Din rail + Neutral/Ground bar) การทำงานหลักขึ้นกับอุปกรณ์ที่ติดตั้ง ✅ รวมอุปกรณ์ป้องกันไฟฟ้าให้อยู่ในจุดเดียว ดูแลง่าย ✅ จัดระเบียบสาย L–N–PE ให้เป็นระบบ ปลอดภัย และจุดต่อไม่หลวม ✅ เพิ่มความปลอดภัยและภาพลักษณ์งานไฟฟ้าในบ้าน/อาคาร ✅ เมนเบรกเกอร์ (Main MCB / RCCB / RCBO) ทำหน้าที่ตัดไฟกรณีโหลดเกิน / ลัดวงจร หรือไฟรั่วไฟดูด (กรณีใช้ RCCB/RCBO) ✅ เบรกเกอร์ย่อย (MCB ย่อย) แยกโหลดออกเป็นวงจร เช่น ไฟแสงสว่าง, ปลั๊กทั่วไป, ปลั๊กเครื่องทำน้ำอุ่น ฯลฯ วิธีการใช้งาน (Installation & Operation) 1. การติดตั้ง (Installation) ✅ เลือกตำแหน่งติดตั้ง ติดตั้งภายในอาคารเท่านั้น ✅ ใช้ระดับน้ำ (Water level) กำหนดตำแหน่ง ทำการเจาะผนังและยึดด้วยพุก + สกรู ✅ ติดตั้งอุปกรณ์ลงในราง DIN เมนเบรกเกอร์ / SPD (ถ้ามี) / เบรกเกอร์ย่อย ✅ ต่อสายเมนเข้าสู่ตู้ สาย L (ไฟ) / สาย N (นิวทรัล) / สาย PE (กราวนด์) ✅ ต่อสายออกจากเมนไปยังเบรกเกอร์ย่อย จากขั้ว OUT ของเมน → จ่ายไฟ L ไปที่เบรกเกอร์ย่อยแต่ละตัว ✅ ต่อสายโหลดของแต่ละวงจร ไฟแสงสว่าง / ปลั๊กทั่วไป / เครื่องทำน้ำอุ่น / ตู้เย็น 2. การต่อระบบทั่วไป (Wiring Integration / Consumer Unit) ⚡ มิเตอร์ไฟฟ้า ↓ เมนหลักภายนอก (Main Switch) ↓ เข้า L / N / PE เข้าตู้ PSC112 ↓ [ เมนเบรกเกอร์ 2P ] ↓ [ SPD (ถ้ามี) ] ↓ [ Busbar → ย่อย ] ↓ MCB / RCBO แยกแต่ละวงจร ↓ โหลด (แสงสว่าง, เต้ารับ, แอร์, เครื่องทำน้ำอุ่น ฯลฯ) 3. การต่อระบบไฟฟ้า (Wiring Integration) ⚡ สายเข้าจากเมน ▶ L → เข้าขั้ว IN ของเมนเบรกเกอร์ ▶ N → เข้าบัสนิวทรัล (ช่อง 16 mm²) ▶ PE → เข้าบัสกราวนด์ (ช่อง 16 mm²) ⚡ ต่อสายจากเมนเข้าบัสบาร์ย่อย ▶ Busbar ชนิดก้านฟัน (Fork Busbar) ▶ ต่อจากเมนเบรกเกอร์ → ไปยัง MCB ย่อยทุกตัว ⚡ สายออกไปโหลด ▶ จากขั้ว OUT ของเมน → จ่าย L (เฟส) เข้าขั้วย่อยของ MCB หรือ RCBO ▶ สายนิวทรัล (N) ของแต่ละวงจร → ต่อที่ บัสนิวทรัล ▶ สายกราวนด์ (PE) ของแต่ละวงจร → ต่อที่ บัสกราวนด์ การใช้งาน (Operation) ✅ ตู้ PSC112 ทำหน้าที่เป็น “รวมวงจรไฟฟ้าเมน+ลูกย่อย” สำหรับบ้าน/อาคาร ✅ รวบรวมอุปกรณ์ป้องกันไฟฟ้า (MCB / RCCB / RCBO / SPD) ให้อยู่ในจุดเดียว ✅ แยกวงจรไฟฟ้าออกเป็นวงจรย่อยอย่างเป็นระเบียบ ทำให้ตรวจสอบง่าย ✅ ลดความเสี่ยงไฟฟ้าลัดวงจร จุดต่อหลวม จุดร้อน ✅ เพิ่มความปลอดภัยตามมาตรฐาน IEC 61439-1 & 61439-3 ✅ ใช้ในระบบไฟฟ้า 1 เฟส 230V (L + N + PE) ✅ ตู้มี บัสนิวทรัล + บัสกราวนด์ ในตัว รองรับกระแสสูงสุด 100A ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) ⚠️ ห้ามใช้เกินพิกัดกระแส 100A ⚠️ ต้องติดตั้งเฉพาะภายในอาคารเท่านั้น ⚠️ ใช้เฉพาะแผงวงจร/อุปกรณ์ที่เป็น DIN Rail 35 mm ⚠️ ไม่ควรติดตั้งใกล้บริเวณที่มีความชื้น/ไอน้ำสูง ⚠️ ต้องจัดการเดินสายให้เป็นระเบียบและยึดให้แน่น ⚠️ ต้องต่อระบบกราวนด์อย่างถูกต้องทุกวงจร ขนาด (Dimensions) ✅ ความกว้าง (Width): 315 มม. ✅ ความสูง (Height): 230 มม. ✅ ความลึก/ความยาว (Depth/Length): 95 มม. ✅ น้ำหนัก (Weight) : 0.8 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : ABB PSC112 ( 8ช่อง ) IP40 Consumer Unit Plastic Box & cover ✅ จำนวนช่อง (Modules) : 12 ช่อง (เมนเบรกเกอร์ + วงจรย่อย) ✅ กระแสสูงสุดที่รองรับ : สูงสุด 100 A ✅ ระดับการป้องกัน (IP Rating) : IP40 คือกันฝุ่น แต่ไม่กันน้ำ ✅ ครงสร้าง : พลาสติก ABS ไม่ลามไฟ ✅ สีฝาครอบ : ขาว / ฝาโปร่งใส ✅ การติดตั้ง Mounting Type : แบบฝังผนัง (Flush mounting) ✅ วิธีการติดตั้ง : ติดตั้งบน DIN-rail 35 mm ตามมาตรฐาน อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ เบรกเกอร์ (MCB) – Main / Sub Circuit ABB S200 Series ⚙️ เบรกเกอร์กันดูด (RCBO) DS201 / DS201M / DSE201 ⚙️ เบรกเกอร์กันดูด (RCCB) F202 AC / F202 A / F202 B ⚙️ อุปกรณ์ป้องกันไฟกระชาก (SPD) OVR 1-Modular ⚙️ อุปกรณ์เสริมบนราง DIN Rail และจุดต่อสาย N-Bar / PE-Bar สรุป 🔌 ABB ตู้ PSC112 คือ ตู้รวมเบรกเกอร์ (12 ช่อง) ระบบไฟ 1 เฟส 230V กระใช้งานสูงสุด 100A สำหรับบ้านหรืออาคาร ใช้เก็บอุปกรณ์ป้องกันไฟฟ้า เช่น MCB, RCCB, RCBO,SPD เพื่อให้ระบบไฟฟ้าปลอดภัยและเป็นระเบียบ เหมาะกับบ้าน ห้องเช่า ห้องชุด ห้องครัว โซนโรงรถหรืองานไฟขนาดเล็ก
