DC-DC Step Up 3V to 5V,8V,9V,12V โมดูลเพิ่มแรงดันจาก 3V เป็น 5V,8V,9V,12V

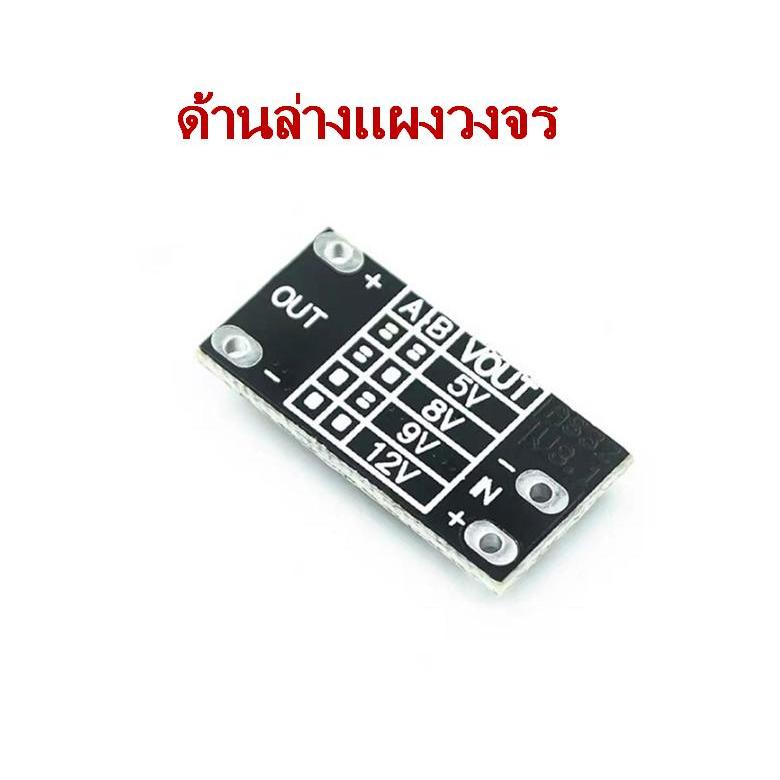

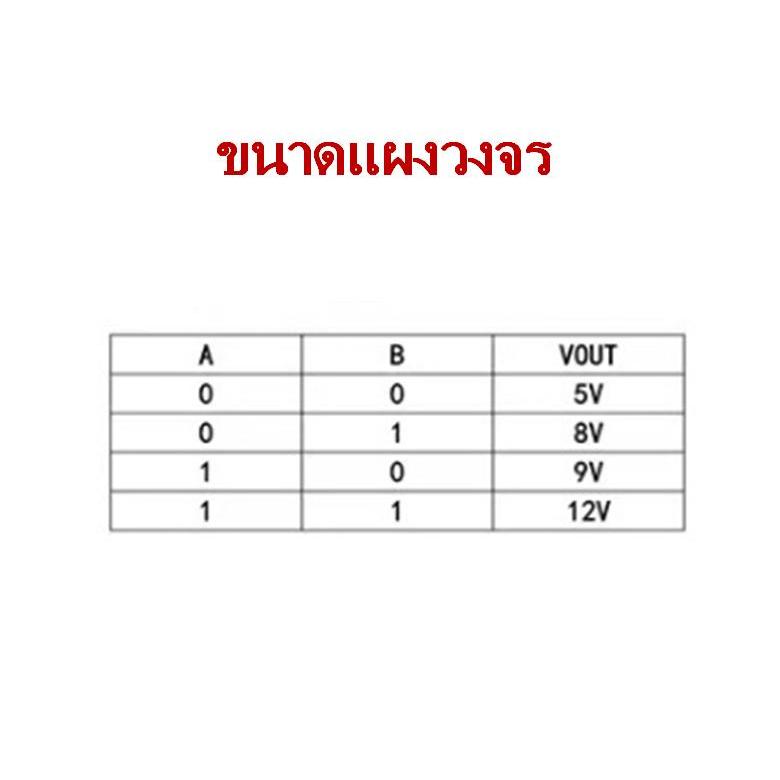

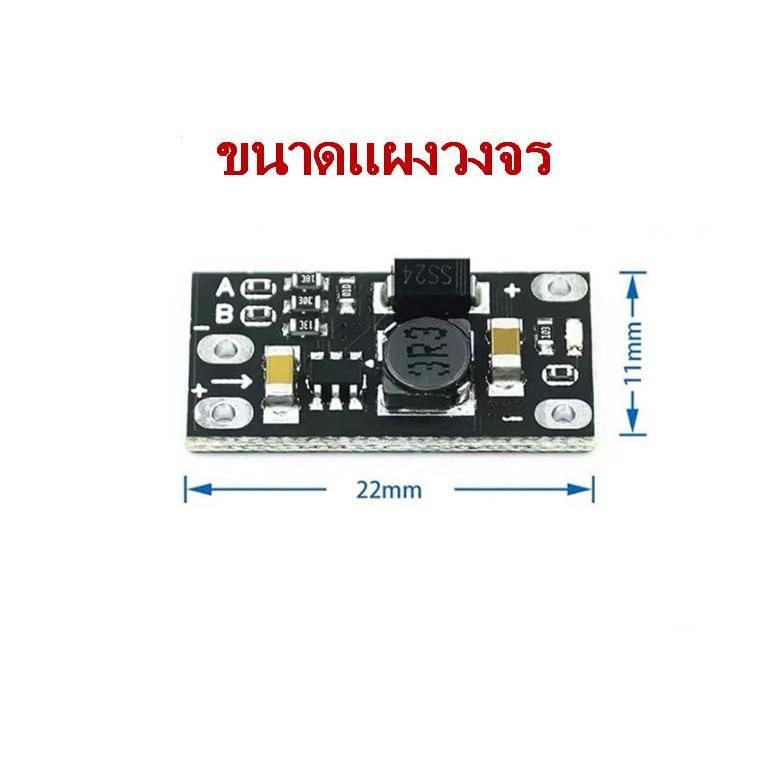

โมดูลเพิ่มแรงดัน DC to DC Step Up แรงดันไฟขาเข้า (Input) : 2.5V-Vout แรงดันไฟขาเข้าต้องต่ำกว่าแรงดันไฟขาออกที่ตั้งไว้ แรงดันไฟขาออก (Output) : 5V,8V,9V,12V ค่าเริ่มต้นคือ 12V ถ้าต้องการเปลี่ยนทำได้โดยการบัดกรีแก้ไขจุด AB ตามต้องการ ตัวอย่างการใช้งาน : เมื่อจ่ายไฟด้วยแบตลิเธียม 3.7V กำลังไฟขาออกจะได้ 5V1A, 8V0.5A, 9V0.45A, 12V0.3A ตัวอย่างการใช้งาน : เมื่อจ่ายไฟ 5V กำลังไฟขาออกจะได้ 8V0.7A, 9V0.7A, 12V0.5A หากใช้ไฟขาออก 12V(เป็นค่าเริ่มต้นของโมดูล) ไฟแสดงสถานะ LED จะกินไฟประมาณ 1mA หากไฟแสดงสถานะ LED ดับ กระแสไฟขาเข้าจะน้อยกว่า 1mA เมื่อไม่มีโหลด วิธีเปลี่ยนแรงดันขาออก ทำได้โดยการบัดกรีจุด A และ B ที่อยู่ด้านบนของแผงวงจร ให้ต่อกัน หรือ ขาดกัน 1.ไฟขาออก 5V จุด A ขาด, จุด B ขาด 2.ไฟขาออก 8V จุด A ขาด, จุด B ต่อ 3.ไฟขาออก 9V จุด A ต่อ, จุด B ขาด 4.ไฟขาออก 12V จุด A ต่อ, จุด B ต่อ ถ้าต้องการปิดไฟแสดงสถานะ LED ทำได้โดยการบัดกรีจุดต่อข้างๆ LED ให้ขาดจากกัน ขนาดแผงวงจร 22x11mm
