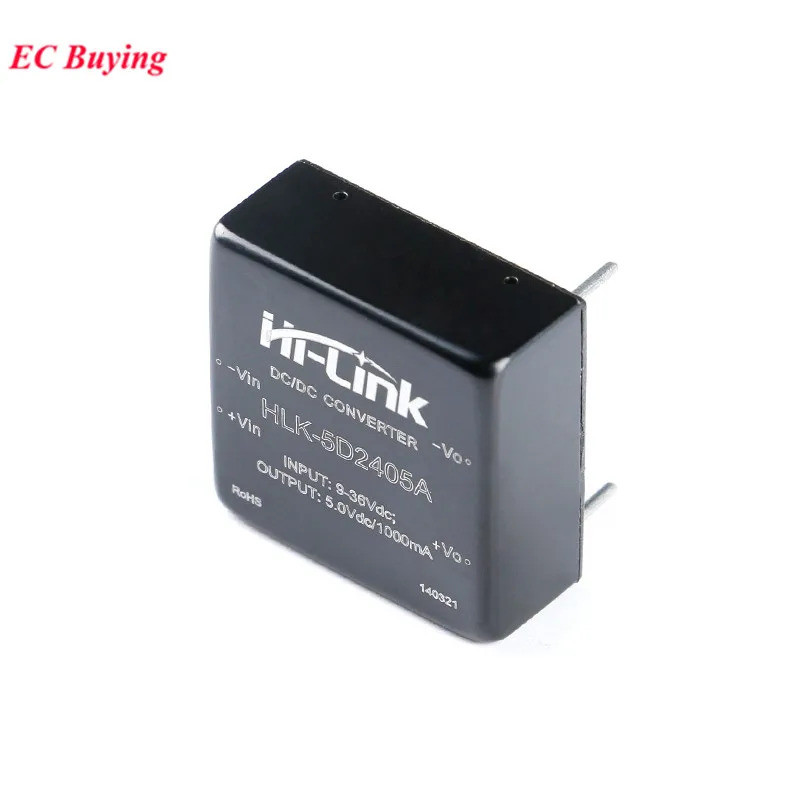

DC-DC Isolated Converter โมดูลจ่ายไฟ DC 24V ถึง 5V 5W HLK-5D2405 HLK-5D2405A Step-down Buck โมดูลแรงดันไฟฟ้ากว้างพิเศษ

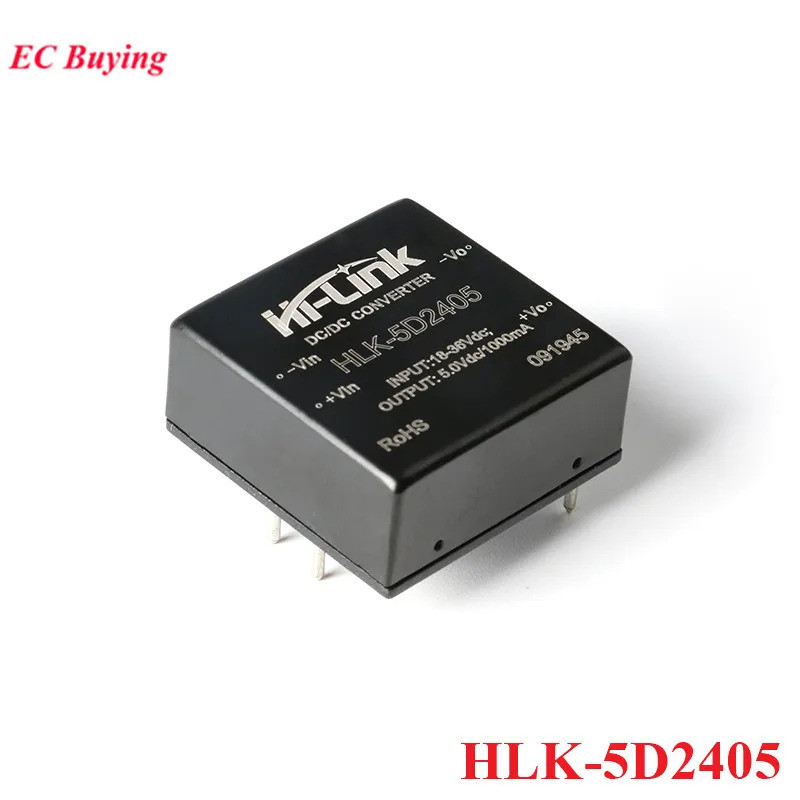

คุณสมบัติของสินค้า: เอชแอลเค-5ดี2405 อินพุตช่วงกว้าง (2: 1) แรงดันไฟฟ้า: 18~36VDC ใช้พลังงานต่ำรักษาสิ่งแวดล้อมใช้พลังงานสแตนด์บายเพียง 0.3W (ค่าปกติ) การแยกอินพุตและเอาต์พุตทนต่อแรงดันไฟฟ้า 1500VDC เริ่มต้นอย่างรวดเร็วสุด ๆ: 100ms (ค่าปกติ) ประสิทธิภาพสูงประสิทธิภาพการแปลงสูงถึง 84% (ประเภท) ช่วงอุณหภูมิในการทำงาน: -40 C ~ + 85 C การลัดวงจรเอาต์พุตที่ดีและการป้องกันกระแสเกินและการกู้คืนตนเอง ความน่าเชื่อถือสูงการออกแบบอายุการใช้งานยาวนานการทำงานต่อเนื่องมากกว่า 100,000H หม้อด้วยกาวกันน้ำและตัวนำความร้อนคุณภาพสูงที่เป็นมิตรกับสิ่งแวดล้อมซึ่งกันฝุ่นป้องกันความชื้นป้องกันการกระแทกและสารหน่วงไฟ สามารถใช้ในทางการแพทย์การควบคุมอุตสาหกรรมพลังงานไฟฟ้าเครื่องมือสื่อสารทางรถไฟและสาขาอื่น ๆ HLK-URB2405YMD-5WR3 อินพุตช่วงกว้าง (4: 1) แรงดันไฟฟ้า: 9~36VDC การใช้พลังงานต่ำการปกป้องสิ่งแวดล้อมการใช้พลังงานสแตนด์บายเพียง 0.036W (ค่าปกติ) การแยกอินพุตและเอาต์พุตทนต่อแรงดันไฟฟ้า 1500VDC เริ่มต้นอย่างรวดเร็วเป็นพิเศษ: 1ms (ค่าทั่วไป) ประสิทธิภาพสูงประสิทธิภาพการแปลง 90% (ประเภท) ช่วงอุณหภูมิในการทำงาน: -40 C ~ + 85 C การลัดวงจรเอาต์พุตที่ดีและการป้องกันกระแสเกินและการกู้คืนตนเอง ความน่าเชื่อถือสูงการออกแบบอายุการใช้งานยาวนานการทำงานต่อเนื่องมากกว่า 100,000H หม้อด้วยกาวนำความร้อนและกันน้ำที่เป็นมิตรกับสิ่งแวดล้อมคุณภาพสูงซึ่งกันความชื้นและกันแรงสั่นสะเทือนและเป็นไปตามมาตรฐาน IP65 กันน้ำและกันฝุ่น สามารถใช้ในทางการแพทย์การควบคุมอุตสาหกรรมพลังงานไฟฟ้าเครื่องมือสื่อสารทางรถไฟและสาขาอื่น ๆ วงจรทดสอบที่แนะนำ: Cin 100uF, Cout 10UF ตัวแปลง DC / DC ทั้งหมดของซีรีส์นี้มีดังแสดงในรูปด้านล่างก่อนออกจากโรงงาน หากจำเป็นต้องลดการกระเพื่อมอินพุตและเอาต์พุตเพิ่มเติมตัวเก็บประจุ Cin และ Cout สามารถเพิ่มหรือตัวเก็บประจุที่มีความต้านทานเทียบเท่ากันเล็กน้อยในซีรีส์ได้ แต่สามารถเลือกความจุได้ ค่าไม่สามารถมากกว่าภาระ capacitive สูงสุดของผลิตภัณฑ์ได้ วงจร EMI: คำแนะนำอ้างอิงอ้างอิง: ฟิวส์ฟิวส์: เชื่อมต่อกับฟิวส์ที่สอดคล้องกันตามความต้องการของลูกค้า MOV Varistor: 20D470K ตัวเหนี่ยวนำโหมด LDM1 / ตัวเหนี่ยวนำโหมดทั่วไป: 4.7uH ตัวเก็บประจุเซรามิก C0, C3: 330uF / 0V 1uF / 0V ซี 1: 1uF / 0V ซี 2: 10uFF ตัวเก็บประจุ CY1 / Y2: 1nF / 2KV
