วงจรชาร์จแบตโซล่าเซลล์ เปิด-ปิด ไฟ LED อัตโนมัติ 3v 3.2v 3.7v บอร์ดควบคุมการชาร์จโซล่าเซลล์ แรงดันจากแผงไม่เกิน 8v

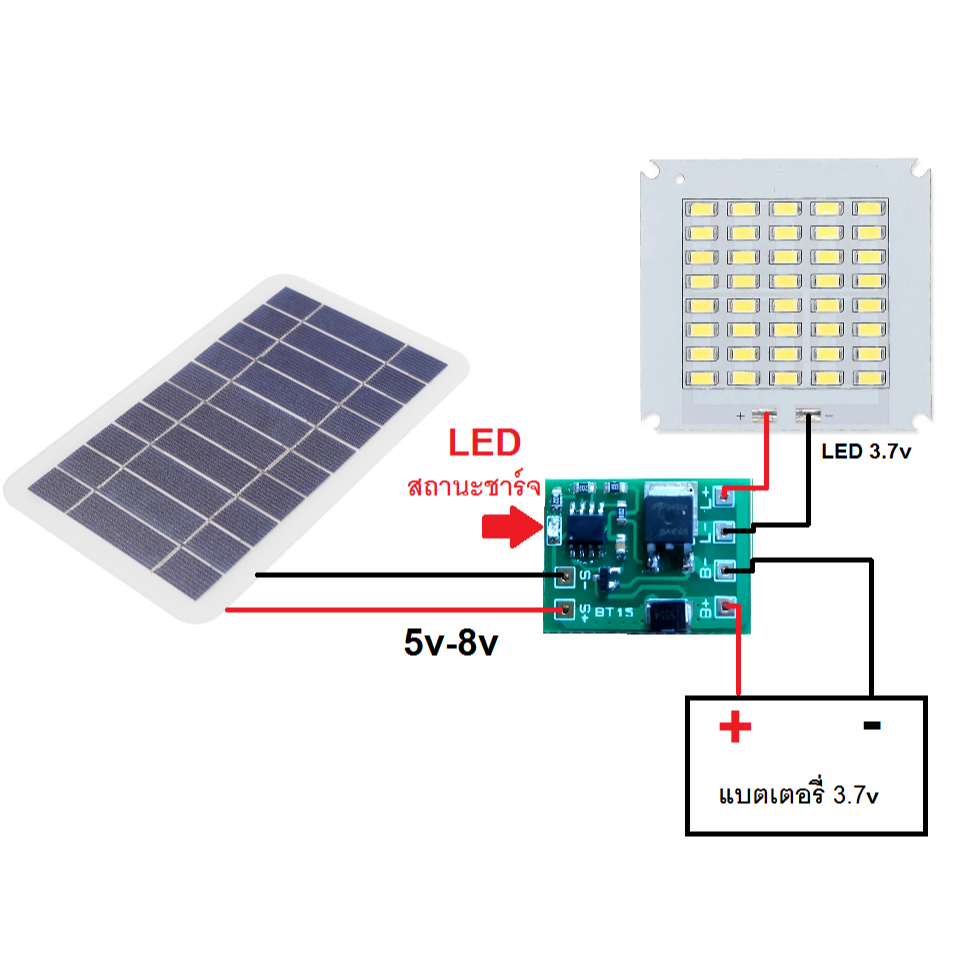

***วงจรชาร์จแบตจากแผง โซล่าเซลล์ 5v-8v ***แบตเตอรี่ที่ใช้ได้ 3.2v LiFePO4 ***แบตเตอรี่ 3.7v ลิเธียมไอออน/ลิเธียมโพลิเมอร์ LED 2.8v 3.2v 3.7v วงจรโซล่าเซลล์เปิด-ปิดไฟเอง โดยใช้แผ่นโซล่าเซลล์เป็นเซนเซอร์ และเป็นแหล่งพลังงานไฟฟ้าในตัวเดียวกัน ตอนกลางวันมีแสงแดดจะชาร์จแบต ตอนกลางคืนไม่มีแสง ไม่มีไฟฟ้าจากแผ่นโซล่าเซลล์ วงจรจะตรวจสอบและทำการเปิดไฟโดยอัตโนมัติ ***แรงดันต่ำสุดที่วงจรทำงาน 2.5v*** B+ ย่อมาจาก แบตเตอรี่ขั้วบวก B- ย่อมาจาก แบตเตอรี่ขั้วลบ L+ ย่อมาจาก LED ขั้วบวก L- ย่อมาจาก LED ขั้วลบ S+ ย่อมาจาก โซล่าเซลล์ขั้วบวก S- ย่อมาจาก โซล่าเซลล์ขั้วลบ
