เอ็กแอล0401 โมดูลไดโอดที่อุดมคติจําลองโดยใช้ชิปเฉพาะเครื่องวงจรเรียงกระแสไดโอดที่อุดมคติ

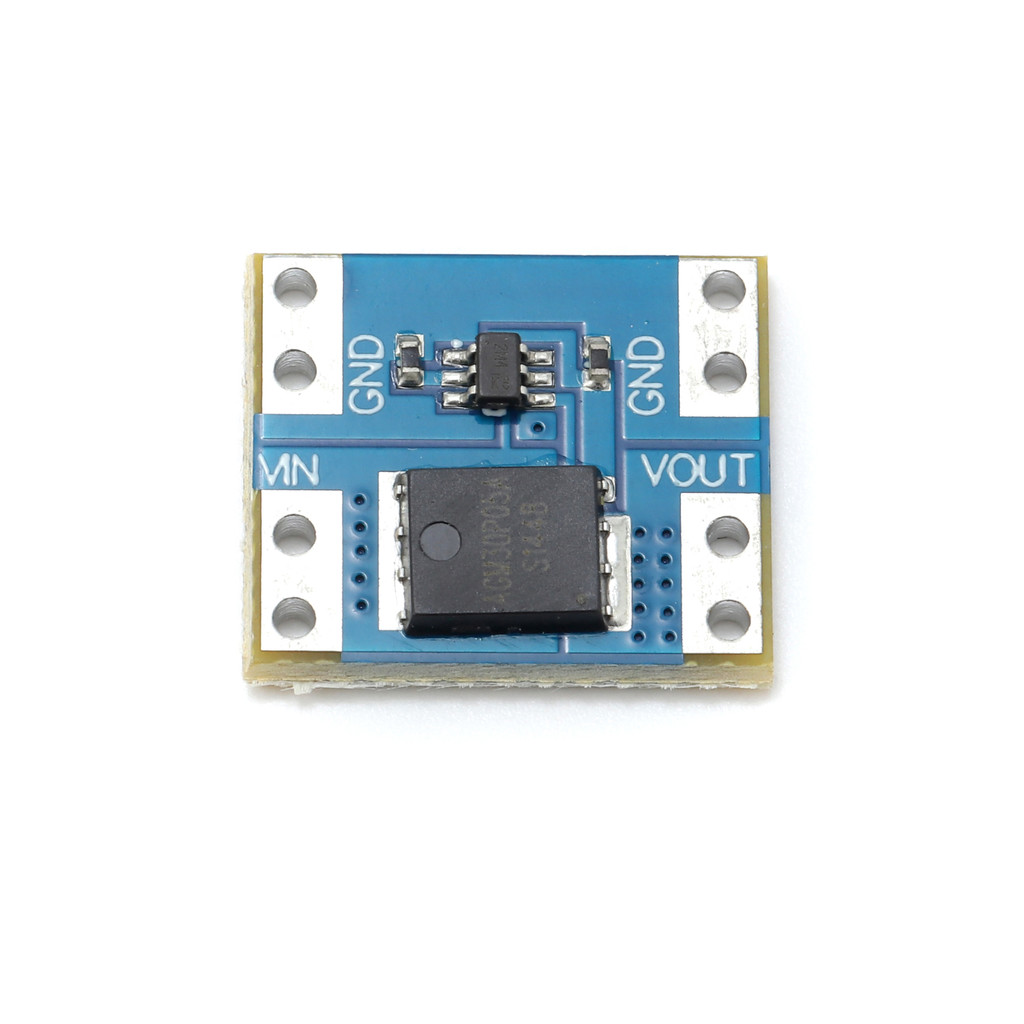

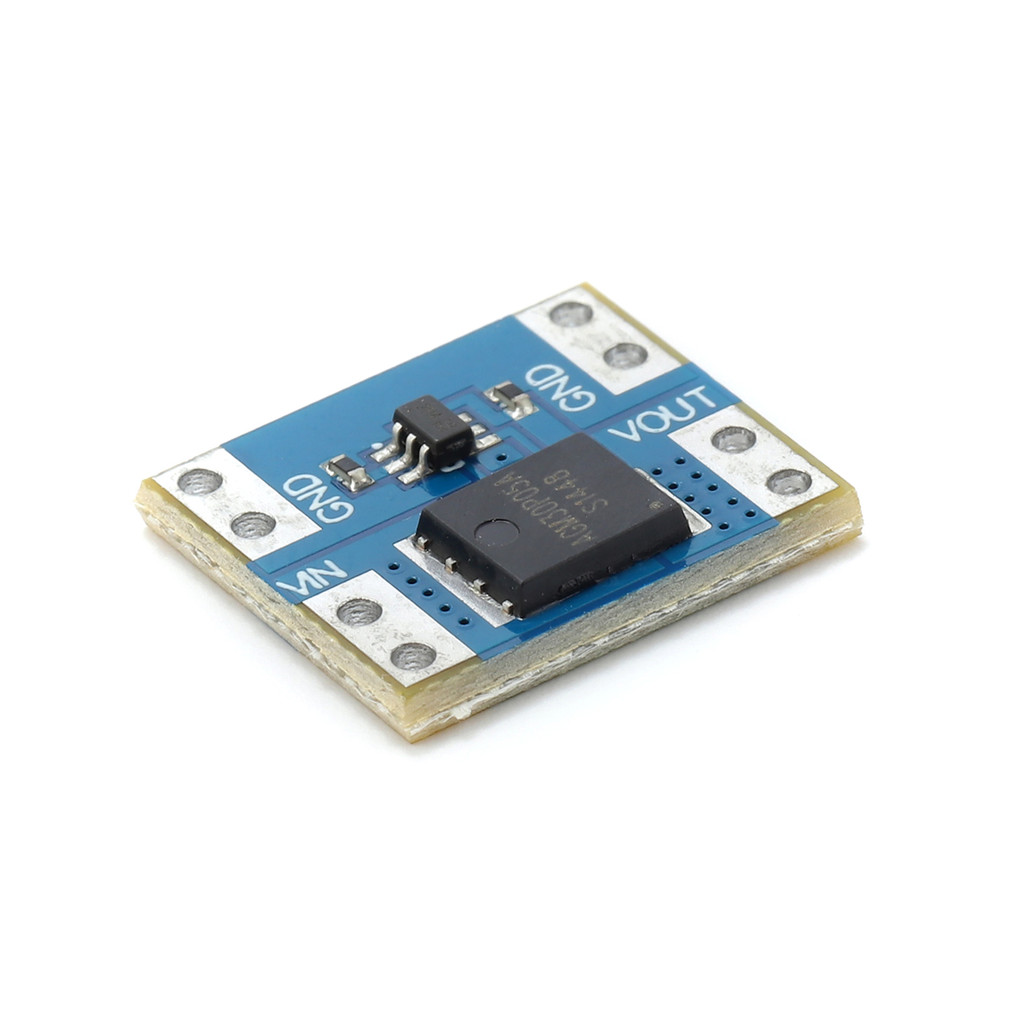

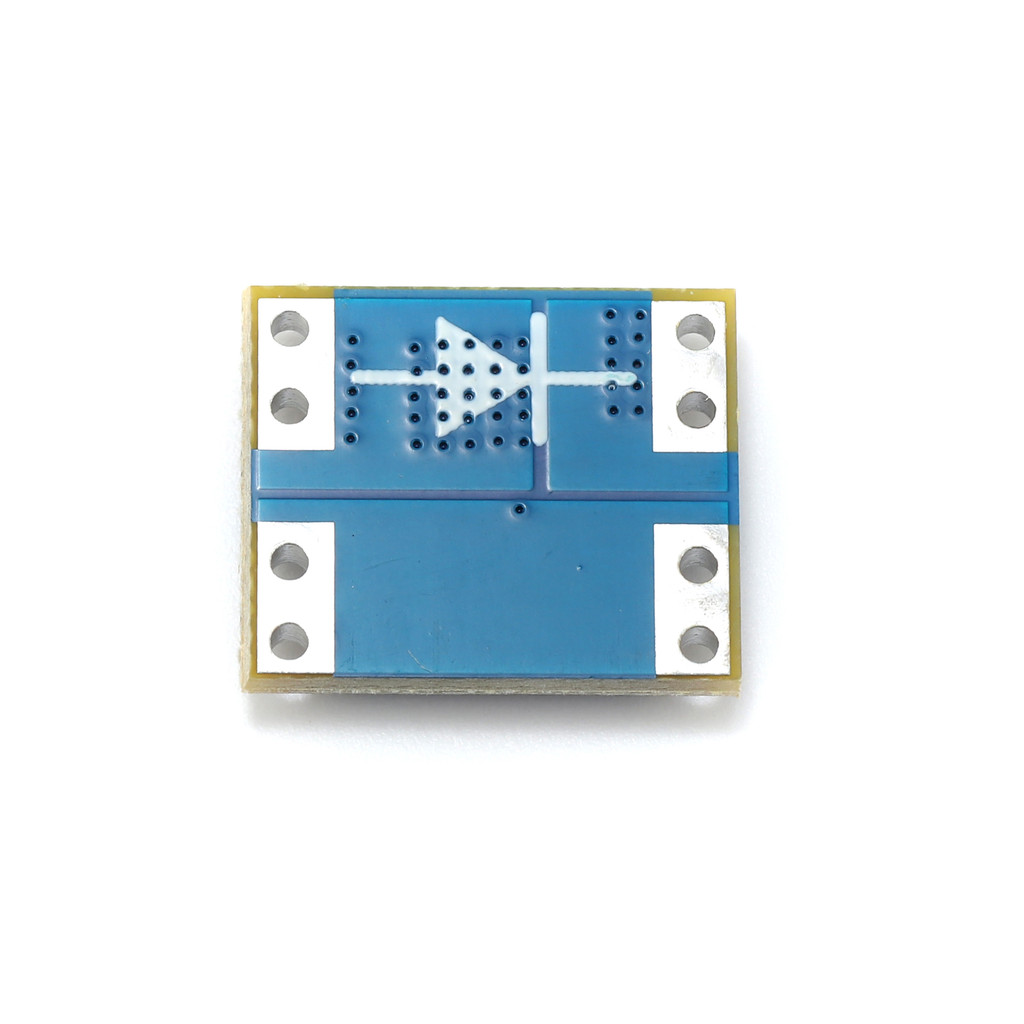

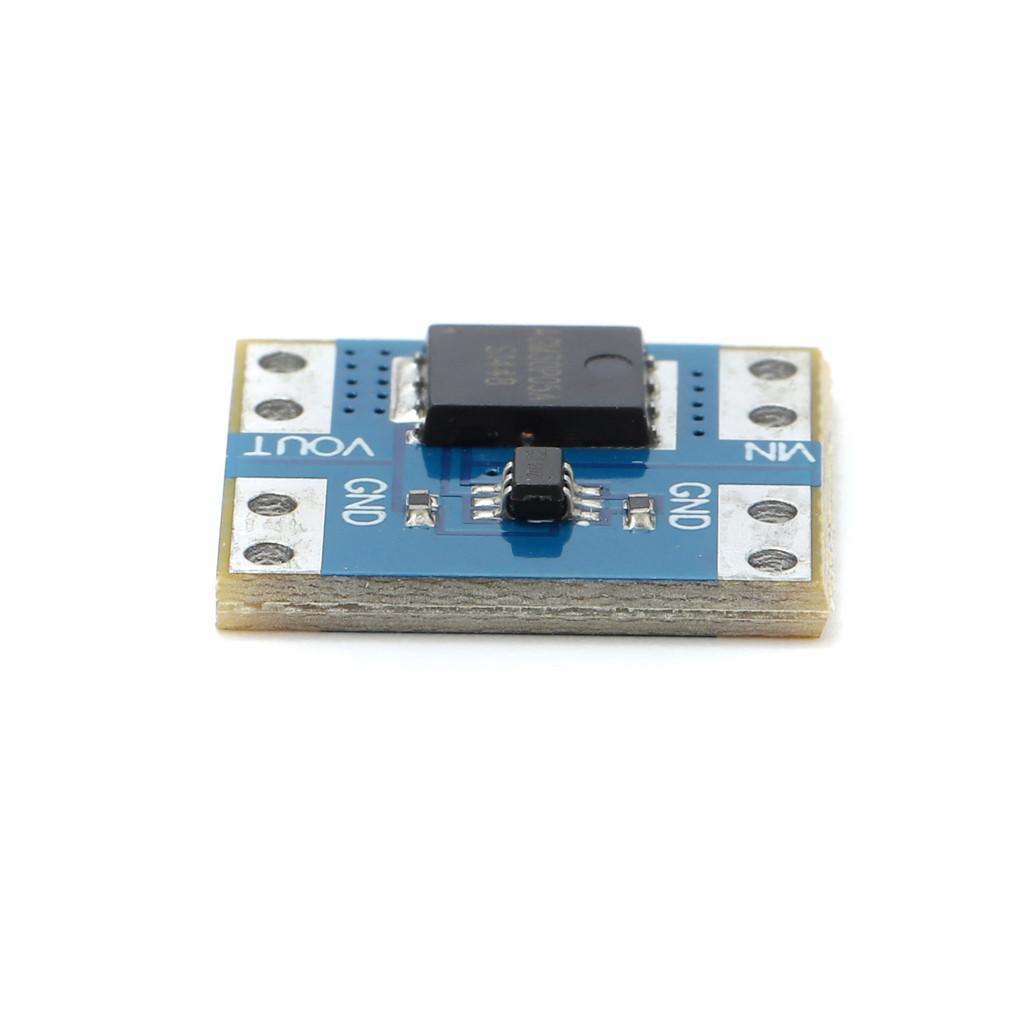

โมดูลไดโอดในอุดมคติ XL0401 ใช้ชิปเฉพาะเพื่อจำลอง Rectifier ไดโอดในอุดมคติโมดูลใช้ MOS ความต้านทานภายในต่ำเพียง 5.5 ม. กระแสไฟสูงมีขนาดเล็กเมื่อทำงานหลีกเลี่ยงแรงดันไฟฟ้าสูงของไดโอดธรรมดา 0.7V และการลดการตกของแรงดันไฟฟ้ายังช่วยลดและให้ความร้อนได้อย่างมาก Schottky 0.3V ทำงานที่กระแส 10A และการใช้พลังงานความร้อนคือ 3W (จริง ๆ แล้วจะมีขนาดใหญ่กว่ามาก) XL0401 การวัดจริงเหมาะอย่างยิ่ง ไดโอดทำงานที่กระแส 10A หยดแรงดันไฟฟ้าประมาณ 100mv และการใช้พลังงานความร้อนประมาณ 1W แรงดันไฟฟ้าที่ใช้งานได้: 3V - 26V กระแสไฟฟ้าทำงาน: 12V 25℃การทดสอบการวิ่งระยะไกล≤ 10A (ไม่มีการกระจายความร้อน) 12V 25 ℃แผ่นระบายความร้อน + อากาศเย็น≤ 15A (การทดสอบการวิ่งทางไกล 15A เป็นเวลา 30 นาที) การกระจายความร้อนตามทฤษฎีทำได้ดีและปัจจุบันที่สูงขึ้นสามารถทำได้ แต่สภาพการกระจายความร้อนที่ จำกัด สูงกว่า 15A ไม่ได้ การทดสอบการวิ่งระยะไกล กระแสไฟฟ้าสถิตย์: 130ua (12V No Load) วิธีการกำหนดตำแหน่ง: การเชื่อมคงที่ ขนาดโมดูลโมดูล: 15 * 12.8 * 3.4 มม. (การวัดด้วยตนเอง) หมายเหตุ: หมายเหตุ: 1.ต้องใช้โมดูลร่วมกันและขั้วต่ออินพุตเป็นบวกและลบโดยไม่มีการป้องกันการเชื่อมต่อย้อนกลับ 2.อย่าลืมให้ความสนใจกับการกระจายความร้อนเมื่อโมดูลทำงานกับกระแสไฟฟ้าสูงและได้รับการทดสอบด้วยการวิ่งทางไกล 10A (12V 25 ไม่มีการวัดการกระจายความร้อน℃แต่ยังคงอยู่ในสภาพที่ค่อนข้างร้อนเนื่องจากโมดูลมีขนาดเล็ก 3.โมดูลไม่สามารถแทนที่ไดโอดการไหลอย่างต่อเนื่องในแหล่งจ่ายไฟแบบสลับได้ แต่สามารถใช้สำหรับการใช้ชลประทานป้องกันการย้อนกลับที่สิ้นสุดการป้องกันการย้อนกลับ ความต้านทานภายในของโมดูลจะมีขนาดใหญ่เกินไปเมื่อทำงานที่ประมาณ 4.3V ดังนั้นกระแสเกินที่สามารถผ่านได้จะน้อยกว่าค่าทดสอบที่ 12V คุณสามารถดูพารามิเตอร์ที่วัดได้ใน บทความที่ 6 สำหรับรายละเอียด 5.แรงดันไฟฟ้าต่ำสุดของโมดูลอยู่ที่ประมาณ 53mv และจะไม่ลดลงเหลือ 0 เนื่องจากแรงดันไฟฟ้าเล็กน้อยของกระแสไฟฟ้า 6.ต้องวัดความดันลงบนแผ่นทินเนอร์ที่ใช้ยิ่งหยดความดันจะสะท้อนให้เห็น (ความดันลดลงมากขึ้นบนสาย) เมื่อกระแสไฟฟ้าสูงขึ้นและการตกมี การกระจายความร้อนจะเป็นจำนวนค่าที่ผันผวนบางอย่างกับอุณหภูมิให้ความสนใจกับการกระจายความร้อนข้อมูลด้านบนใช้สำหรับการอ้างอิงเท่านั้นไม่จำเป็นต้องมีแต่ละโมดูลเหมือนกัน แต่ความแตกต่างจะไม่มากเกินไป แตกต่างกัน 7.เนื่องจากโมดูลไม่ใช่ไดโอดจริงเพื่อหลีกเลี่ยงและแรงกระตุ้นสูงสุดที่สั้น (หากคุณอาจมีในโอกาสในการใช้งานของคุณ) คุณควรเพิ่มความจุมากให้กับโมดูลปลายเอาต์พุตและ ไดโอดควบคุมแรงดันไฟฟ้าที่ตรงกับแรงดันไฟฟ้าของคุณ 8.คุณควรหลีกเลี่ยงการใช้หากความแตกต่างของแรงดันไฟฟ้าขาเข้ามีขนาดใหญ่เกินไปเมื่อเอาต์พุตของบอร์ดสองบอร์ดสั้น (โดยเฉพาะอินพุต 3.3V บอร์ดหนึ่งบอร์ดอินพุต 26V อีกบอร์ดหนึ่งและตำแหน่งที่เอาต์พุตคือ ควรเชื่อมต่อเข้าด้วยกันควรหลีกเลี่ยงเป็นพิเศษ) 9.หากมีแรงดันไฟฟ้าระดับเราหรือเล็กกว่าชีพจรในแรงดันไฟฟ้าแรงดันไฟฟ้าของขั้วอินพุตโมดูลจะปรากฏช่วงเล็ก ๆ ของการดึงขึ้น แต่ไม่มากและพัลส์ 10us ของอินพุต 26V ใน การทดสอบจริงจะทำให้แรงดันไฟฟ้าขาเข้าประมาณหนึ่งหรือสองร้อยมิลลิโวลต์สูงขึ้น
