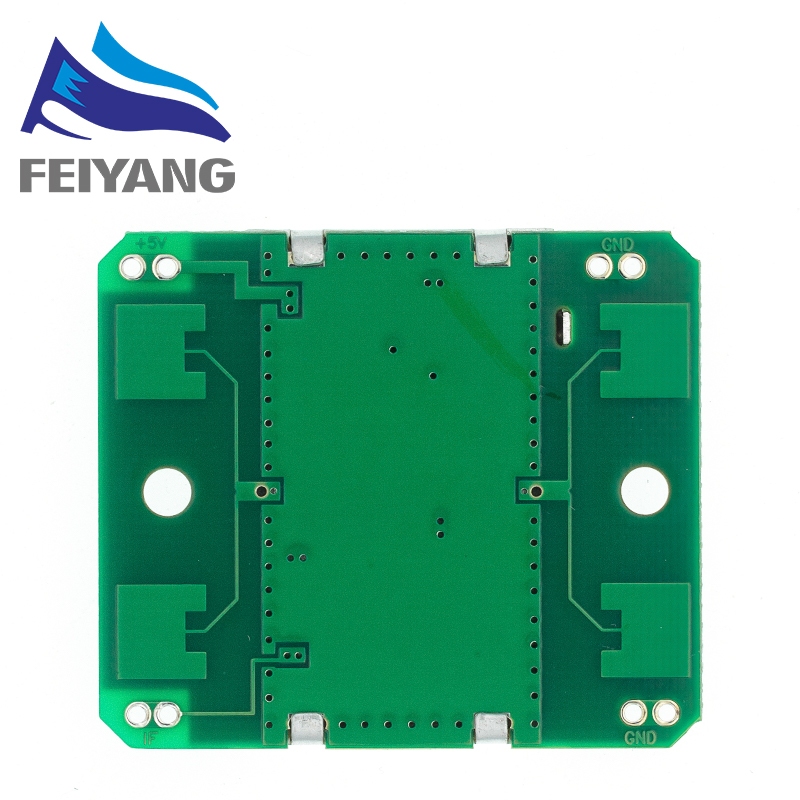

Hb100 ไมโครเวฟ Doppler Radar โมดูลไร้สาย Motion Sensor HB100, เซนเซอร์ตรวจจับความเคลื่อนไหวไมโครเวฟ, เครื่องตรวจจับความเคลื่อนไหว

คำอธิบาย: 1, ขนาด: 37mmX45mmX8mm ชิปหลัก: HB100 แรงดันไฟฟ้าที่ใช้งานได้: DC 5V 4, HB100 คือการใช้หลักการออกแบบโมดูลเรดาร์ไมโครเวฟ Doppler (Doppler Radar) ของวัตถุที่เคลื่อนไหวของเครื่องตรวจจับไมโครเวฟส่วนใหญ่ใช้ในสวิตช์ควบคุมประตูอัตโนมัติระบบรักษาความปลอดภัยระบบควบคุมวิดีโออัตโนมัติ ATM, รถไฟอัตโนมัติ สัญญาณ ฯลฯ สถานที่. Hb100 เป็นเครื่องตรวจจับเรดาร์ไมโครเวฟ Doppler 10.525GHz มาตรฐานวิธีการตรวจจับเมื่อเทียบกับวิธีการตรวจจับอื่น ๆ มีข้อดีดังต่อไปนี้: 1, การตรวจจับแบบไม่สัมผัส; 2, อิสระจากอุณหภูมิ, ความชื้น, เสียงรบกวน, อากาศ, ฝุ่น, แสงอื่น ๆ เอฟเฟกต์ป้องกัน RF เหมาะสำหรับสภาพแวดล้อมที่รุนแรง 3, ความสามารถในการป้องกันการรบกวน RF; 4, กำลังขับมีขนาดเล็กเป็นอันตรายต่อมนุษย์ 5, ระยะทาง: ช่วงการตรวจจับมากกว่า 20 เมตร 5, หลักการของ Doppler: ทฤษฎี Doppler ตามเวลาเมื่อคลื่นวิทยุพบวัตถุในกระบวนการเคลื่อนที่จะถูกสะท้อนเมื่อคลื่นความถี่ของคลื่นสะท้อนจะกระทบวัตถุโดยมีการเคลื่อนไหวเพื่อเปลี่ยนแปลง สถานะของรัฐ ถ้าคลื่นวิทยุพบตำแหน่งวัตถุถูกแก้ไข ความถี่คลื่นสะท้อนและคลื่นความถี่ในการส่งสัญญาณควรเท่ากัน ถ้าวัตถุเคลื่อนที่ไปทางช่องโล่ง คลื่นสะท้อนจะถูกบีบอัด มันจะเพิ่มความถี่ของคลื่นสะท้อน มิฉะนั้นความถี่ของคลื่นสะท้อนจะลดลง คุณสมบัติของฟีเจอร์   การเปิดตัว: การเปิดตัว ความถี่ในการส่ง 1 ความถี่: 10.525 GHz ความแม่นยำในการตั้งค่าความถี่ 2 ความถี่ 2 แบบ: 3MHz กำลังขับ 3 ระดับ (ต่ำสุด): 13dBm EIRP แรงดันไฟฟ้าที่ใช้งาน: 5V ± 0.25V 5 กระแสไฟที่ใช้งาน (CW): สูงสุด 60mA, 37mA ทั่วไป การปล่อยฮาร์มอนิก 6 แบบ: <-10dBm โหมดพัลส์ 7 โหมด: กระแสเฉลี่ย 8 กระแสเฉลี่ย (5% DC): 2mA ประเภท typ. ความกว้างพัลส์ 9 ตัว (ต่ำสุด): 5uSec รอบการโหลด 10 รอบ (ต่ำสุด): 1% ตัวรับ:   ความไว 1 แบบ (อัตราส่วน 10dB S / N) ความกว้างของแบนด์ 3Hz ถึง 80Hz: -86dBm แบนด์วิดท์ความยุ่งเหยิง 3Hz ถึง 80Hz ของแบนด์วิดท์ความยุ่งเหยิง 10uV กำไรของเสาอากาศ 2 ตัว: 8dBi ความกว้างของลำแสง 3dB แนวตั้ง: 36 องศา ความกว้างของลำแสง 3dB แนวนอน 4 แบบ: 72 องศา 5 น้ำหนัก: 8 กรัม
