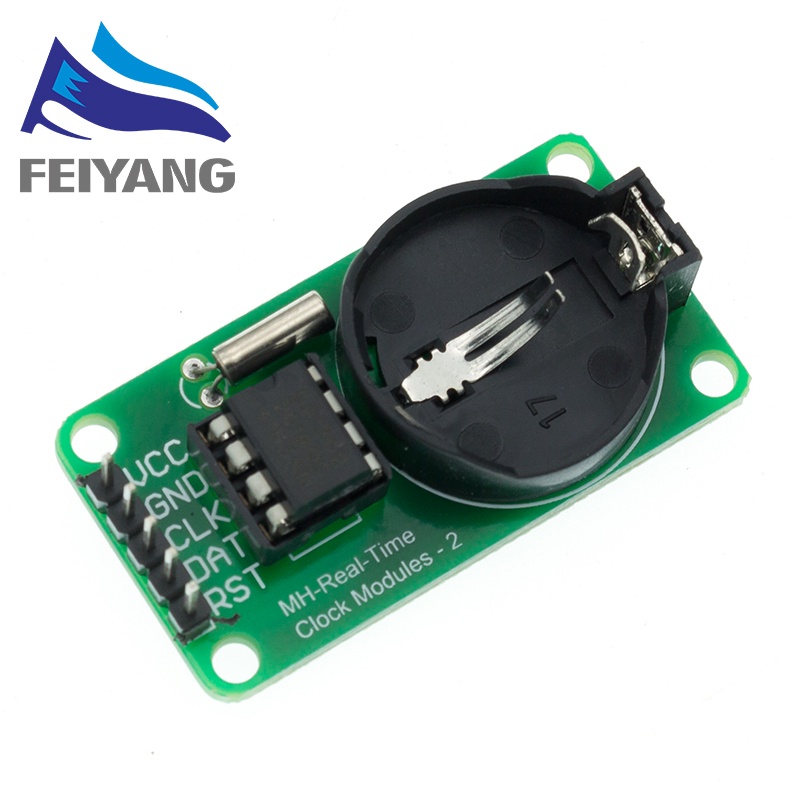

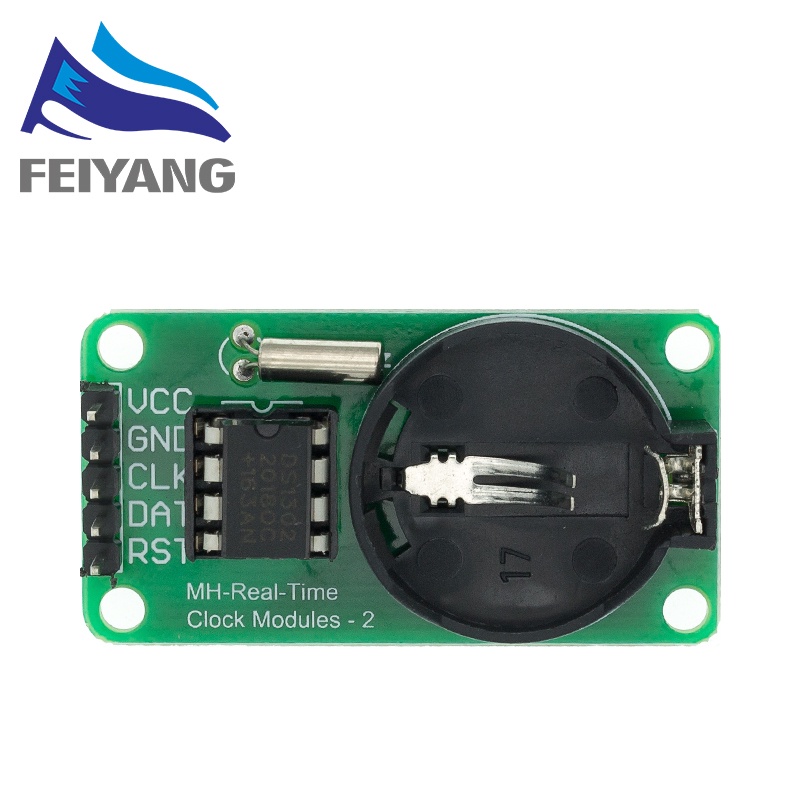

Ds1302 โมดูลนาฬิกาเวลาจริง CR2032 I2C RTC DS1307 AT24C32 โมดูลนาฬิกาเวลาจริงสําหรับ AVR ARM PIC ไม่มีแบตเตอรี่

เดส1302 Ds1302 เปิดตัวเทคนิคการชาร์จชิปนาฬิกาซึ่งมีนาฬิกา / ปฏิทินแบบเรียลไทม์และ RAM แบบคงที่ 31 ไบต์ผ่านอินเทอร์เฟซอนุกรมที่เรียบง่าย เพื่อสื่อสารกับไมโครคอนโทรลเลอร์ วงจรนาฬิกา / ปฏิทินแบบเรียลไทม์ให้วินาทีนาทีวันสัปดาห์เดือนเดือนปีของ ข้อมูลข้อมูลจำนวนวันต่อเดือนและปีกระโดดจะปรับจำนวนวันโดยอัตโนมัติ นาฬิกาสามารถทำได้โดย AM / PM หรือ 12 ตัดสินใจใช้รูปแบบ 24 ชั่วโมง ระหว่าง DS1302 และไมโครคอนโทรลเลอร์สามารถใช้โหมดการสื่อสารแบบอนุกรมแบบซิงโครนัสได้อย่างง่ายดายโดยใช้ สายข้อมูล I / O มีเพียงสามพอร์ตเท่านั้น: (1) รีเซ็ต RST (2) สายข้อมูล I / O (3) นาฬิกาอนุกรม SCLK อ่าน / เขียนข้อมูลไปยังไบต์หรืออักขระสูงสุด 31 ไบต์ ตั้งค่าการสื่อสารทาง การทำงานที่ใช้พลังงานต่ำ DS1302 เพื่อรักษาข้อมูลและข้อมูลนาฬิกาเมื่อใช้พลังงานน้อยกว่า 1mW นาฬิกาเรียลไทม์กับปี 2100 เพื่อคำนวณวินาทีนาทีชั่วโมงวันสัปดาห์เดือนปีความสามารถในการกระโดดข้ามความสามารถในการคำนวณและความสามารถในการกระโดดข้าม การปรับปีที่ 3 Ram จัดเก็บข้อมูลชั่วคราว 1.31 8 2.พินพอร์ต I / O แบบอนุกรมทำให้จำนวนวิธีที่น้อยที่สุด 3.แรงดันไฟฟ้าที่ใช้งานได้หลากหลาย 2.0 5.5V 4.กระแสไฟ 2.0V น้อยกว่า 300nA 5.การอ่าน / เขียนนาฬิกาหรือการส่งข้อมูล RAM เมื่อมีการส่งข้อมูลสองตัวแบบไบต์เดียวและอักขระมัลติไบต์จะตั้งค่าโหมดการถ่ายโอน แพ็คเกจ DIP 6.8 พินหรือชุดประกอบแพ็คเกจ SOIC 8 พินเสริมตามพื้นผิว 7. อินเทอร์เฟซ 3 สายที่เรียบง่าย 8.Vcc = 5V และ TTL เข้ากันได้ 9.ช่วงอุณหภูมิอุตสาหกรรมเสริม -40 ถึง +85 10.ท่อไฟคู่สำหรับแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟสำรอง แผงเดียว: 42 มม. * 24 มม. * 12 มม. (สูงสุด) สีเขียว (ตามภาพที่แสดง) เส้นผ่านศูนย์กลางประมาณ 3.1 มม. มี 4 รูมีเส้นผ่านศูนย์กลางประมาณ 3.1 มม แบตเตอรี่สำรองแท้สำหรับทรงกลมดวงดาว CR2032, แรงดันไฟฟ้า 3V, กระแสไฟ 260mAh, แบตเตอรี่แบบชาร์จไฟไม่ได้ คริสตัลคริสตัล 32.768KHz ความจุที่ตรงกัน 6pF ขนาด 2 * 6 มม. ชิป DS1302 ขนาดใหญ่ทำชิป DIP, ชิปขนาดใหญ่ 8 พิน, บล็อก IC ด้านล่างเพื่อการเปลี่ยนที่ง่ายและเสียบชิป สามารถเชื่อมต่อโมดูลการทำงานของโมดูลโมดูลการทำงานแรงดันไฟฟ้าที่รองรับ 3.3V / 5V, 5V และ 3.3V microcontrollers ที่เข้ากันได้กับ 3.3V / 5V, 5V และ 3.3V อุณหภูมิในการทำงาน: 0--70 ตัวอย่างเช่นการเดินสายไฟ (เพื่อให้โปรแกรมสามารถใช้พอร์ต IO ใดก็ได้พอร์ตที่ระบุไว้ในโปรแกรมสามารถแก้ไขได้): รองรับ VCC → + 5 V / 3.3V พระเจ้าอวยพร → ราตรีสวัสดิ์ → ราตรีสวัสดิ์ คลาก→ P02 วันที่→ P01 Rst → P00 1.ต้องไม่ย้อนกลับหรือจะเผาชิป 2.51 พอร์ต MCU P0 ต้องใช้ตัวต้านทานแบบดึงขึ้นหากไม่ได้เชื่อมต่อตัวต้านทานแบบชิปเดียวของคุณคุณสามารถพอร์ตสายเคเบิลข้อมูลไปยังอีกพอร์ตหนึ่งได้ Ds1307 นี่คือ DS1307 Real Time Clock ที่พัฒนาโดย Waiman นักออกแบบของเรา โมดูลนี้มาพร้อมกับโมดูลที่ประกอบและตั้งโปรแกรมไว้ล่วงหน้าตามเวลาปัจจุบัน (โอเคดังนั้นจึงเป็นเวลาปัจจุบันของเรา - MST) คือ DS1307 สามารถเข้าถึงได้ผ่านโปรโตคอล I2C อินเทอร์เฟซ I2C สองสายสองตัว เวลา: นาที: วินาที AM / PM เดือนวันเดือนวันที่ปี 10 มม. ขนาด: 28x25x10 มม การชดเชยปีกระโดด ปฏิทินที่ถูกต้องถูกต้องถึงปี 21000 ขาออก 1Hz หน่วยความจำไม่ระเหย 56 ไบต์ ผู้ใช้ที่ใช้งานไม่ได้ หน่วยความจำไม่ระเหย 56 ไบต์
